公開番号2025107941
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024001528
出願日2024-01-09
発明の名称真空鋳造システムの漏水監視装置
出願人トヨタ自動車株式会社
代理人個人,個人
主分類B22D 18/08 20060101AFI20250714BHJP(鋳造;粉末冶金)
要約【課題】金属溶湯Lmが注入されて鋳造物が成形される空洞2aを画定する金型2と、空洞内へ減圧弁4を介して選択的に連通する真空タンク7と、真空タンク内を選択的に減圧する真空ポンプ8とを有し、鋳造物の鋳造の際には、真空タンクが真空ポンプにより減圧された後、空洞内へ金属溶湯が射出され始めてから金属溶湯が空洞内に充填されるまでの間のみ真空タンクが空洞に連通されるよう減圧弁が開閉制御される真空鋳造システムに於いて、空洞の漏水の有無をより精度よく判定する。
【解決手段】漏水監視装置50は、空洞内へ金属溶湯が射出され始めてから金属溶湯が空洞内に充填されるまでの間の後の真空タンクの湿度を検出し、その湿度が所定値を超えているときに、漏水が起きたと判定する。
【選択図】図1
特許請求の範囲【請求項１】
金属溶湯が注入されて鋳造物が成形される空洞を画定する金型と、前記空洞内へ減圧弁を介して選択的に連通する真空タンクと、前記真空タンク内を選択的に減圧する真空ポンプとを有し、鋳造物の鋳造の際には、前記真空タンクが前記真空ポンプにより減圧された後、前記空洞内へ前記金属溶湯が射出され始めてから前記金属溶湯が前記空洞内に充填されるまでの間のみ前記真空タンクが前記空洞に連通されるよう前記減圧弁が開閉制御される真空鋳造システムに於ける前記金型内に流通する冷却水回路から前記空洞内への漏水の有無を監視する漏水監視装置であって、
前記真空タンク内の湿度を検出する真空タンク内湿度を検出する湿度検出手段と、
前記空洞内へ前記金属溶湯が射出され始めてから前記金属溶湯が前記空洞内に充填されるまでの間の後の前記真空タンクの湿度が所定値を超えているときには、前記金型内に流通する冷却水回路から前記空洞内への漏水が起きたと判定する漏水判定手段と
を有する漏水監視装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、真空ダイカスト法などを用いた真空鋳造システムに係り、より詳細には、真空鋳造システムの金型に於ける水漏れを容易に監視できるよう構成された装置に係る。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
複雑な形状の金属製（アルミニウム製など）の成形物を鋳造するための真空ダイカスト法などの真空鋳造法による真空鋳造システムについて、種々の構成が提案されている。例えば、特許文献１では、ダイカスト鋳造工程に於いてより高精度にてキャビティ（鋳型）内の湿度を計測する方法として、キャビティと真空発生手段（真空ポンプ、真空タンク）とを連通する排気流路上の計測領域にて、気体の湿度、温度及び圧力を測定し、鋳造サイクル毎の各測定値の計測波形に基づいて鋳造サイクル中に計測領域を通過した気体中の水分子の比率を算出する構成が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２２２８９６
【発明の概要】
【発明が解決しようとする課題】
【０００４】

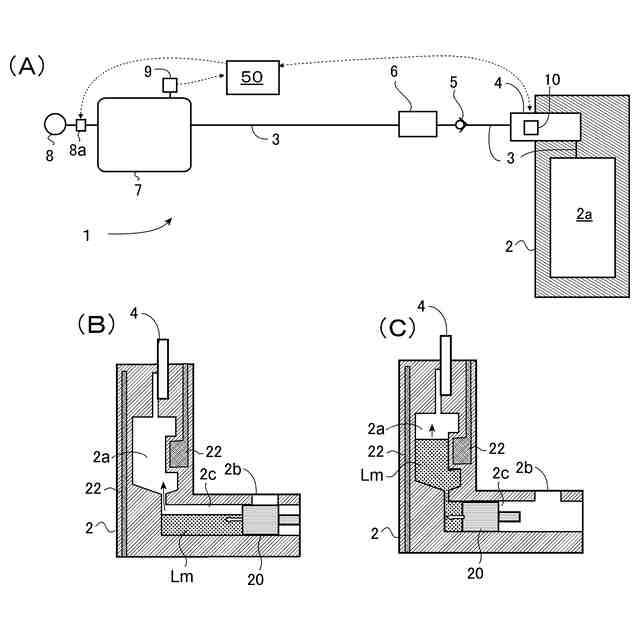

図１（Ａ）に模式的に描かれている如く、一般に、真空ダイカスト法などを用いた真空鋳造システム１に於いては、金型２の空洞２ａに金属の溶湯が注入される前に空洞２ａを減圧して空気をできるだけ除去しておくために、空洞２ａに減圧弁４を介して排気管３が接続され、排気管３は、逆止弁５、減圧フィルタ６を経て、真空ポンプ８により減圧される真空タンク７が接続される。鋳造物の鋳造工程に際しては、まず、減圧弁４を閉弁し、真空タンク７と空洞２ａとの間を遮断した状態で、真空ポンプ８が作動されて、真空タンク７内が減圧される。一方、金型２に於いては、図１（Ｂ）に模式的に描かれている如く、金型２の溶湯注入口２ｂから、空洞２ａに連通したシリンダ状空間２ｃへ金属溶湯Ｌｍ（溶融したアルミニウムなど）が注ぎ込まれ、シリンダ状空間２ｃ内にてプランジャ２０が金属溶湯Ｌｍを空洞２ａへ押し出す方向（射出する方向）へ移動し、プランジャ２０が溶湯注入口２ｂを封鎖して、金属溶湯Ｌｍが溶湯注入口２ｂから遮断されると、減圧弁４が開弁され、これにより、空洞２ａ内の空気が真空タンク７へ除去される。そして、図１（Ｃ）に模式的に描かれている如く、プランジャ２０が更にシリンダ状空間２ｃから金属溶湯Ｌｍを空洞２ａ内へ押し出す方向に移動し、金属溶湯Ｌｍが空洞２ａの上方に到達すると、図示していないセンサが作動して、減圧弁４が再び閉弁され、真空タンク７が空洞２ａから遮断される。その後、金属溶湯Ｌｍが固化して鋳造品が完成されることとなる。
【０００５】

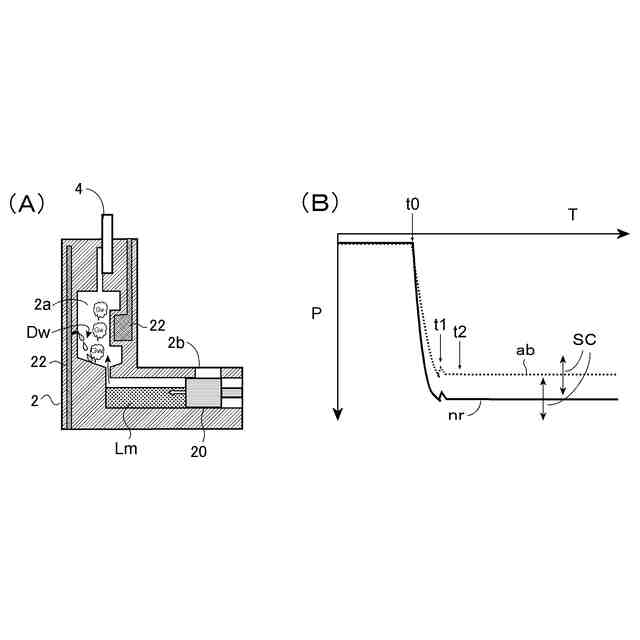

上記の真空鋳造システム１に於いて、空洞２ａを画定している金型２は、ＳＫＤ材等の鋼材にて形成され、金型に内部には、冷却のために冷却水の流通する回路２２が配設されている。かかる金型２に於いては、図２（Ａ）に模式的に描かれている如く、空洞２ａを画定する肉部分の鋼材に入った亀裂や、複数の肉部を組み合わせて空洞２ａを画定する際に肉部どうしの継ぎ目の隙間が生ずると、それらから冷却水が空洞２ａ内へ漏出する漏水（Ｄｗ）が発生し、そうすると、水が水蒸気Ｇｗとなり、製品の外観不良、加工面の鋳巣不良などの不具合が生じ得る。従って、真空鋳造システム１にて鋳造を実施する際には、金型２の空洞２ａ内への漏水の有無を適時監視することが好ましい。そこで、従前では、図２（Ｂ）に模式的に描かれている如き、真空タンク７を空洞２ａに接続した際の排気管３内の圧力波形や、空洞２ａの減圧終了後（減圧弁の再閉弁後）の排気管３内の圧力を参照し、排気管３内の圧力が所定の閾値を超えたときなどに漏水があったと判定していた。しかしながら、実際には、図示の如く、漏水があったときには、空洞２ａの減圧終了後排気管３内の圧力が高くなる傾向があるものの、種々の他の要因（空洞２ａ内の気密性のばらつきなど）によって、漏水が起きていない場合（ｎｒ）も起きている場合（ａｂ）も排気管３内の圧力波形にはばらつき（ＳＣ）が大きく、精度よく、漏水の有無を判定することが困難であった。
【０００６】
上記の事情に鑑み、本発明の主な課題は、真空鋳造システムの金型の空洞の漏水の有無をより精度よく判定することのできる漏水監視装置を提供することである。
【０００７】
この点に関し、上記の真空鋳造システム１に於ける一連の工程に於いて、真空タンク７は、真空ポンプ８により減圧された後には真空ポンプ８から遮断され、空洞２ａに溶湯Ｌｍが射出され始めるときから溶湯Ｌｍが空洞２ａの上部に到達するまでの間のみ空洞２ａに接続される。そして、空洞２ａの減圧終了後に於いて、真空タンク７には、空洞２ａ内の空気（及び離型剤の水分）が溜まっていることとなり、もし空洞２ａに漏水が起きているときには、その漏出した水も蒸気として溜まっていることとなる。また、真空タンク７は、空洞２ａから比較的距離が離れた場所に配置されているので、温度や圧力が比較的安定した環境下にある。一方、空洞２ａ内に於いては、漏水がなければ、鋳造品を離型するための離型剤の水分の他は、実質的に水分が存在しないので、漏水が起きている場合には、空洞２ａの減圧終了後に於ける真空タンク７内の湿度は、漏水が起きていない場合よりも顕著に高くなる。即ち、上記の真空鋳造システム１に於ける空洞２ａの漏水は、空洞２ａの減圧終了後の真空タンク７内の湿度の高さから判定が可能である。この知見は、本発明に於いて利用される。
【課題を解決するための手段】
【０００８】
本発明の一つの態様によれば、上記の課題は、金属溶湯が注入されて鋳造物が成形される空洞を画定する金型と、前記空洞内へ減圧弁を介して選択的に連通する真空タンクと、前記真空タンク内を選択的に減圧する真空ポンプとを有し、鋳造物の鋳造の際には、前記真空タンクが前記真空ポンプにより減圧された後、前記空洞内へ前記金属溶湯が射出され始めてから前記金属溶湯が前記空洞内に充填されるまでの間のみ前記真空タンクが前記空洞に連通されるよう前記減圧弁が開閉制御される真空鋳造システムに於ける前記金型内に流通する冷却水回路から前記空洞内への漏水の有無を監視する漏水監視装置であって、
前記真空タンク内の湿度を検出する真空タンク内湿度を検出する湿度検出手段と、
前記空洞内へ前記金属溶湯が射出され始めてから前記金属溶湯が前記空洞内に充填されるまでの間の後の前記真空タンクの湿度が所定値を超えているときには、前記金型内に流通する冷却水回路から前記空洞内への漏水が起きたと判定する漏水判定手段と
を有する漏水監視装置によって達成される。
【０００９】
上記の構成に於いて、「真空鋳造システム」は、既に述べた如き態様にて、金型の空洞内を減圧しながら、空洞内へ金属溶湯を射出して、鋳造品を製造する、真空ダイカスト法等を用いたシステムであってよい。金型は、既に触れた如く、ＳＫＤ鋼材等のこの分野で通常利用される材料にて形成され、その肉部の内部には、冷却水が流通する冷却回路が配設される。真空タンク、真空ポンプは、この分野で使用される通常のものであってよい。減圧弁は、真空タンクと金型の空洞内とを選択的に連通する通常の態様の開閉弁であってよい。「湿度検出手段」は、通常の態様の気体中の湿度を検出する任意の形式の湿度センサ又は湿度計であってよい。「漏水判定手段」は、湿度検出手段の検出した湿度が適宜設定される所定値を上回っているときには、金型の空洞内に漏水があると判定する任意の形式の判定装置であってよく、独立のシステムであってもよいが、真空鋳造システムの作動を制御する制御装置の一部として組み込まれていてよい。
【００１０】
上記の構成によれば、金型の空洞内に漏水の有無の監視が、金型の空洞内の減圧時の圧力変化又は減圧後の圧力で判定されるのではなく、減圧終了後に空洞内から遮断された真空タンク内の湿度により判定される。減圧終了後の真空タンク内には、もし金型の空洞内に漏水があれば、大量の水蒸気が溜まっていると想定されるので、これにより、漏水の有無がより精度良く判定できることが期待される。
（【００１１】以降は省略されています）
