発明の名称ハンドル、及び貯蔵庫
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類A47B 95/02 20060101AFI20250703BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】部材の離脱を抑制できるハンドル、及び貯蔵庫を提供する。
【解決手段】ハンドル10は、扉に取り付けられるハンドル10であって、扉に対して締結される被締結部18を有する表部材と、表部材30の扉側の面に設けられ、表部材30に取り付けられている裏部材50、150と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
扉に取り付けられるハンドルであって、
前記扉に対して締結される被締結部を有する表部材と、
前記表部材の前記扉側の面に設けられ、前記表部材に取り付けられている裏部材と、
を備えるハンドル。
続きを表示（約 850 文字）【請求項２】
前記表部材には、前記扉側から前記扉と離れる向きに窪む凹部が設けられ、
前記裏部材は、前記凹部を覆うように取り付けられている
請求項１に記載のハンドル。
【請求項３】
前記凹部の縁部と、前記裏部材の縁部とは、前記扉側に設けられる
請求項２に記載のハンドル。
【請求項４】
前記凹部と、
前記裏部材と、
の少なくとも一方には、リブが設けられる
請求項２または請求項３に記載のハンドル。
【請求項５】
前記凹部と、
前記裏部材と、
の少なくとも一方には、補強部材が取り付けられる
請求項２または請求項３に記載のハンドル。
【請求項６】
前記被締結部には、前記被締結部において、前記扉の反対側から前記扉に近づく向きに窪む収容部が設けられており、
前記収容部は、前記被締結部を前記扉に締結する締結部材を収容可能に形成されている
請求項１から請求項３のいずれか一項に記載のハンドル。
【請求項７】
開口部が設けられ、内部に貯蔵室が設けられている貯蔵庫本体と、
開閉可能に設けられ、閉じられた状態で前記開口部を覆う前記扉と、を備え、
前記扉は、請求項１から請求項３のいずれか一項に記載のハンドルを備える
貯蔵庫。
【請求項８】
前記扉には、前記貯蔵室側に窪むように形成される台座が設けられ、
前記台座には、前記扉の内部側に位置する底部と、
前記底部に設けられ、前記貯蔵室側から離れる向きに突出する台座突出部と、
が設けられ、
前記台座突出部には、前記表部材が取り付けられる
請求項７に記載の貯蔵庫。
【請求項９】
前記台座突出部の側面のうち、前記底部に連続する箇所は、曲面状に形成される
請求項８に記載の貯蔵庫。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハンドル、及び貯蔵庫に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、把手を備える貯蔵庫を開示する。この把手は、扉の前面に締結体で固定される締結壁を有する裏部材と、裏部材に対して外嵌装着される表部材とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－６０１４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、部材の離脱を抑制できるハンドル、及び貯蔵庫を提供する。
【課題を解決するための手段】
【０００５】
本開示におけるハンドルは、扉に取り付けられるハンドルであって、前記扉に対して締結される被締結部を有する表部材と、前記表部材の前記扉側の面に設けられ、前記表部材に取り付けられている裏部材と、を備える。
【０００６】
本開示における貯蔵庫は、上記のハンドルを備える。
【発明の効果】
【０００７】
本開示によれば、部材の離脱を抑制できる。
【図面の簡単な説明】
【０００８】

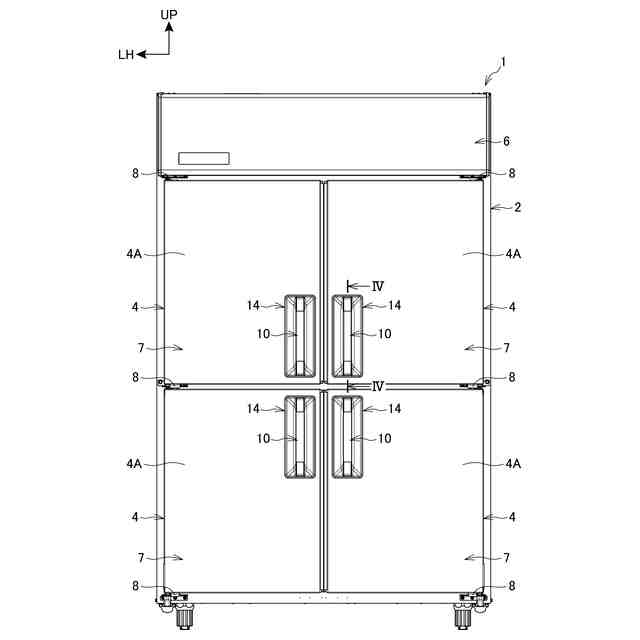

本開示の実施の形態に係る冷蔵庫の正面図

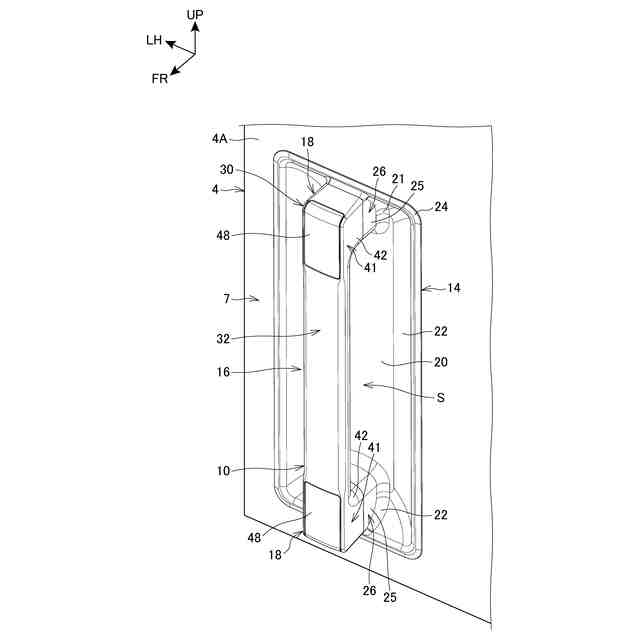

断熱扉の斜視図

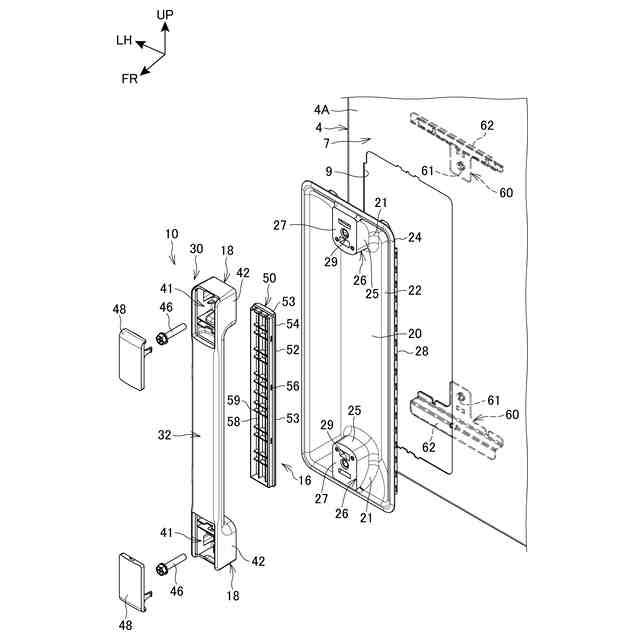

断熱扉の分解斜視図

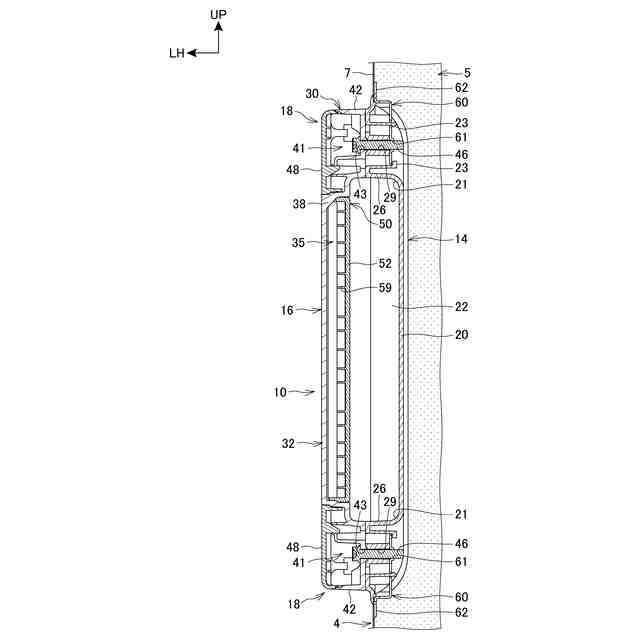

図１のＩＶ－ＩＶ断面図

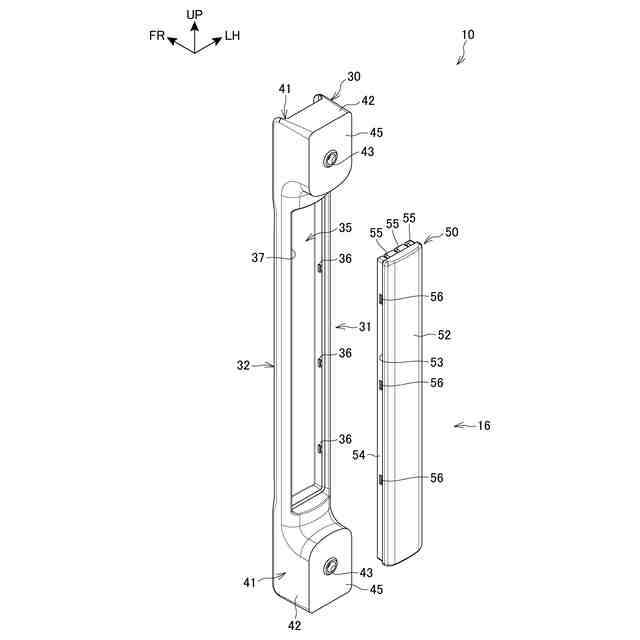

ハンドルの分解斜視図

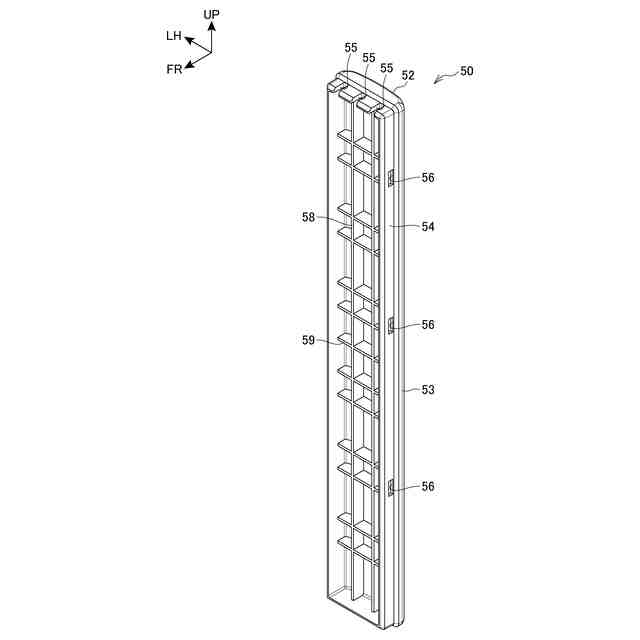

裏部材の斜視図

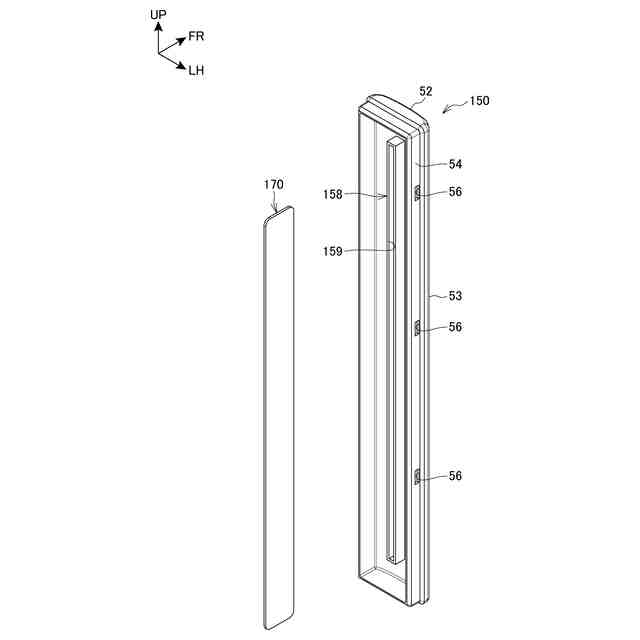

変形例に係る補強体の斜視図

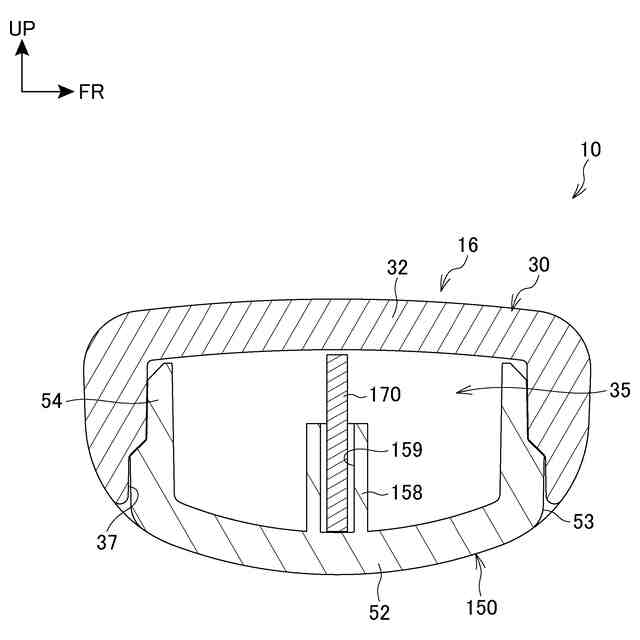

ハンドルの断面図
【発明を実施するための形態】
【０００９】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、扉の前面に締結体で固定される締結壁を有する裏部材と、裏部材に対して外嵌装着される表部材とを備えるハンドルがあった。このハンドルは、当該構造を備えることによって、表部材を裏部材に装着することが容易になると共に、表部材と裏部材との連結状態を良好に維持することが可能となる。
また、このようなハンドルは、２つの部材で形成されるため、ユーザが把持しやすい厚さ寸法を容易に形成することが可能である。
【００１０】
しかしながら、従来のようなハンドルでは、裏部材のような扉に取り付けられる部材に、表部材のような扉の反対側に位置する部材が係合することで取り付けられるため、扉が繰り返し開閉されることで、扉の反対側に位置する部材が離脱する場合がある、と言う課題を発明者らは発見し、その課題を解決するために、本開示の主題を構成するに至った。
そこで本開示は、部材の離脱を抑制できるハンドル、及び貯蔵庫を提供する。
（【００１１】以降は省略されています）
