公開番号2025105157
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223508
出願日2023-12-28
発明の名称シート収容体
出願人ユニ・チャーム株式会社
代理人弁理士法人小澤知的財産事務所
主分類B65D 75/58 20060101AFI20250703BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シートの取り出し時にシート収容体全体が浮き上がることを抑制し、シートを円滑に取り出し易いシート収容体を提供する。
【解決手段】シート収容体(1)は、複数のシートの集合体(40)を収容する収容空間、及び収容空間内に収容されたシートの取出口(23)を有する。集合体のシートの枚数が15枚以下の小枚数状態において、集合体を収容したシート収容体の重力は、シートを取出口から取り出す際の引張力よりも高い。他の態様のシート収容体は、複数のシートの集合体を収容する収容空間、及び収容空間内に収容されたシートの取出口を有する。シート収容体は、シート収容体が設置された設置面からシート収容体が浮き上がることを抑制する抑制手段を有する。
【選択図】図1
特許請求の範囲【請求項１】
複数のシートの集合体を収容する収容空間、及び前記収容空間内に収容された前記シートの取出口を有するシート収容体であって、
前記集合体の前記シートの枚数が１５枚以下の小枚数状態において、前記集合体を収容した前記シート収容体の重力は、前記集合体の前記シートを前記取出口から取り出す際の引張力よりも高い、シート収容体。
続きを表示（約 1,400 文字）【請求項２】
前記小枚数状態の前記引張力の平均値は、３．０Ｎ以下である、請求項１に記載のシート収容体。
【請求項３】
前記シート収容体は、包装体によって包装された前記集合体を収容するように構成されており、
前記取出口は、前記包装体に形成された包装開口の少なくとも一部と重なって配置され、
前記シートは、前記包装開口及び前記取出口を介して前記シート収容体から取り出されるように構成されており、
前記小枚数状態において、前記シート収容体に収容された前記集合体の前記シートを前記取出口から取り出す際の引張力は、前記シート収容体に収容されていない前記集合体の前記シートを前記包装開口から取り出す際の引張力よりも低い、請求項１又は請求項２に記載のシート収容体。
【請求項４】
複数のシートの集合体を収容する収容空間、及び前記収容空間内に収容された前記シートの取出口を有するシート収容体であって、
前記シート収容体は、前記シート収容体が設置された設置面から前記シート収容体が浮き上がることを抑制する抑制手段を有する、シート収容体。
【請求項５】
前記抑制手段は、前記設置面に対して前記シート収容体を着脱自在に接合する接合手段であり、
前記集合体の前記シートの枚数が１５枚以下の小枚数状態において、前記接合手段と前記設置面が剥離する剥離強度は、前記シート収容体に収容された前記集合体の前記シートを前記取出口から取り出す際の引張力よりも高い、請求項４に記載のシート収容体。
【請求項６】
前記抑制手段は、前記設置面に対して前記シート収容体を着脱自在に係合させる係合手段であり、
前記集合体の前記シートの枚数が１５枚以下の小枚数状態において、前記係合手段と前記設置面の係合が分離する分離強度は、前記シート収容体に収容された前記集合体の前記シートを前記取出口から取り出す際の引張力よりも高い、請求項４に記載のシート収容体。
【請求項７】
前記取出口の開口面積は、４．０ｃｍ
２
以上である、請求項１又は請求項４に記載のシート収容体。
【請求項８】
前記シート収容体は、前記取出口が設けられた取出面と、前記取出面に隣接し、前記集合体の側方を覆う収容側面と、を有し、
前記シート収容体は、前記取出口から取り出される前記シート同士の分離を誘導する分離誘導部を有し、
前記分離誘導部の剛性は、前記収容側面の剛性に対する０．９倍以上１．１以下である、請求項１又は請求項４に記載のシート収容体。
【請求項９】
前記シート収容体は、前記取出口が設けられた取出面と、前記取出面に隣接し、前記集合体の側方を覆う収容側面と、を有し、
前記シート収容体は、前記取出口から取り出される前記シート同士の分離を誘導する分離誘導部を有し、
前記分離誘導部と、前記取出面において前記分離誘導部の周囲に配置された周囲領域と、は、同一の材質によって構成されている、請求項１又は請求項４に記載のシート収容体。
【請求項１０】
前記シート収容体は、前記取出口から取り出される前記シート同士の分離を誘導する分離誘導部を複数有し、
前記分離誘導部同士の最小間隔は、５ｍｍ以上である、請求項１又は請求項４に記載のシート収容体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ウェットティッシュ等のシートの集合体を収容するシート収容体に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
シートの集合体を収容するシート収容体が提供されている（例えば、特許文献１参照）。シート収容体は、複数のシートの集合体を収容する収容空間、及び収容空間内に収容されたシートの取出口を有する。使用者は、シート収容体に予め集合体を収容しておき、使用時に取出口からシートを取り出す。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９６５１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
シートを使用する際は、取出口を介してシートを取り出すため、シートが取出口に引っかかったり、シート同士が円滑に分離しなかったりすると、シートの取り出し時にシート収容体全体が浮き上がってしまい、シートを円滑に取り出し難いことがあった。特に、シートの使用に伴って収容空間内のシートの残り枚数が少なくなると、シート収容体全体の重力が軽くなり、シートの取り出し時にシート収容体全体がより浮き上がり易く、シートを円滑に取り出し難いことがあった。
【０００５】
本発明は、上述の問題に鑑みてなされてものであり、シートの取り出し時にシート収容体全体が浮き上がることを抑制し、シートを円滑に取り出し易いシート収容体を提供することを目的とする。
【課題を解決するための手段】
【０００６】
一態様に係るシート収容体は、複数のシートの集合体を収容する収容空間、及び前記収容空間内に収容された前記シートの取出口を有する。前記集合体の前記シートの枚数が１５枚以下の小枚数状態において、前記集合体を収容した前記シート収容体の重力は、前記シートを前記取出口から取り出す際の引張力よりも高い。
【０００７】
他態様に係るシート収容体は、複数のシートの集合体を収容する収容空間、及び前記収容空間内に収容された前記シートの取出口を有する。前記シート収容体は、前記シート収容体が設置された設置面から前記シート収容体が浮き上がることを抑制する抑制手段を有する。
【図面の簡単な説明】
【０００８】

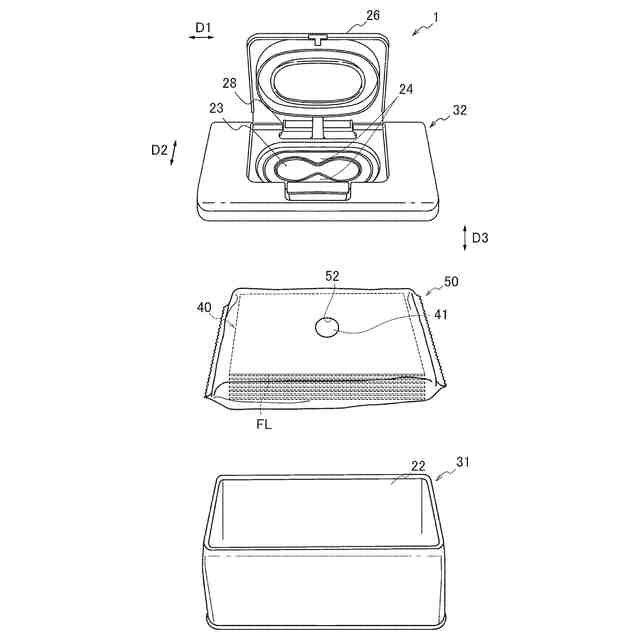

図１は、実施形態に係るシート収容体の分解斜視図である。

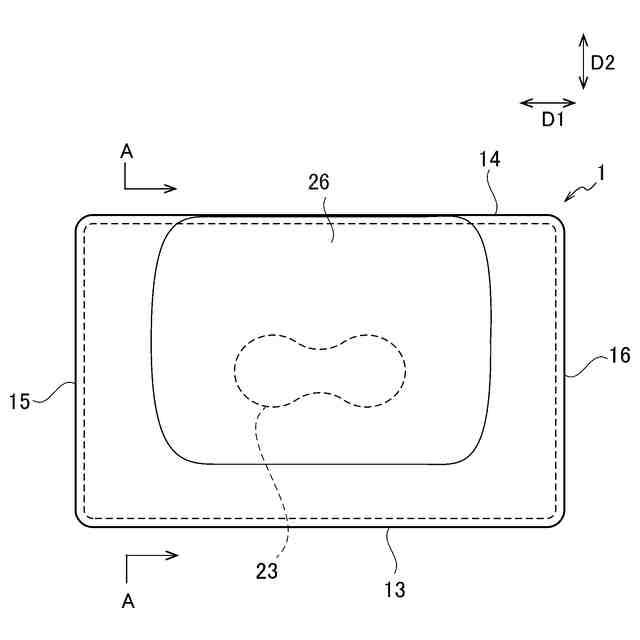

図２は、実施形態に係るシート収容体の正面図である。

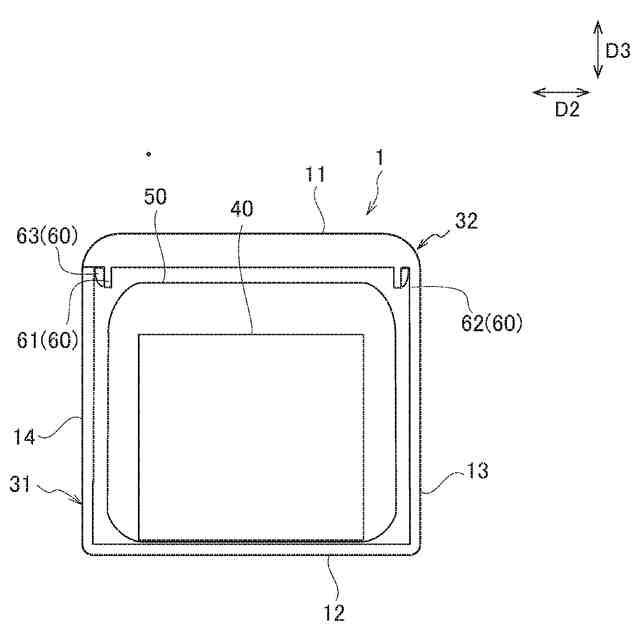

図３は、図２に示すＡ－Ａ線に沿った断面図である。

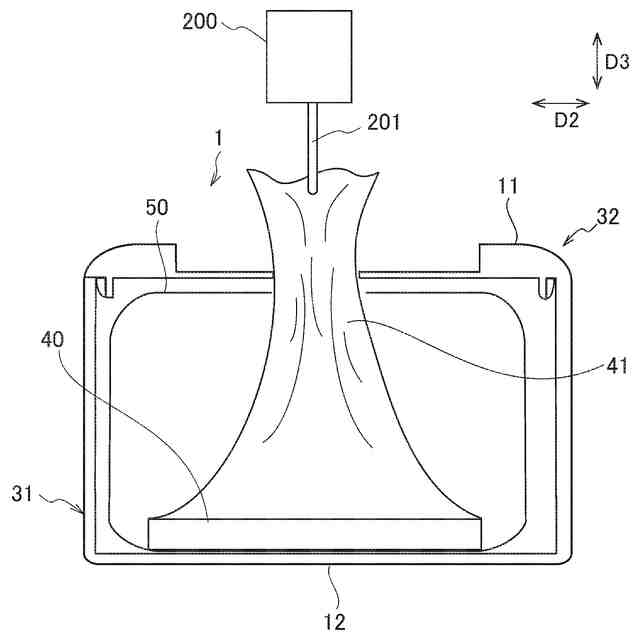

図４は、小枚数状態の引張力の測定方法を説明するための図である。

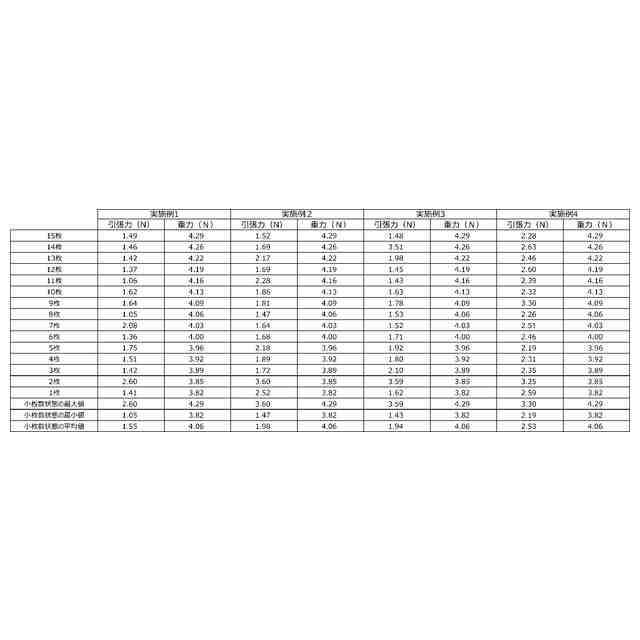

図５は、実施例１から実施例４に係るシート収容体の小枚数状態における重力と引張力を示した図である。

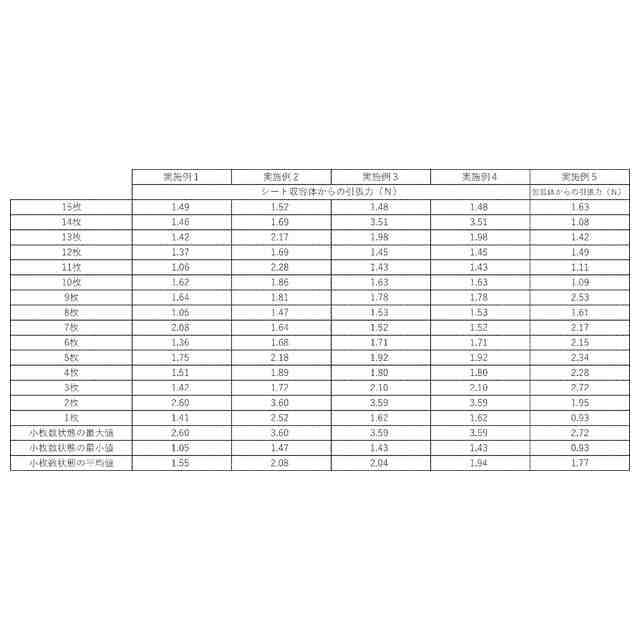

図６は、実施例１及び実施例４に係るシート収容体に収容された集合体の引張力と、実施例５に係る集合体の引張力と、を示した図である。

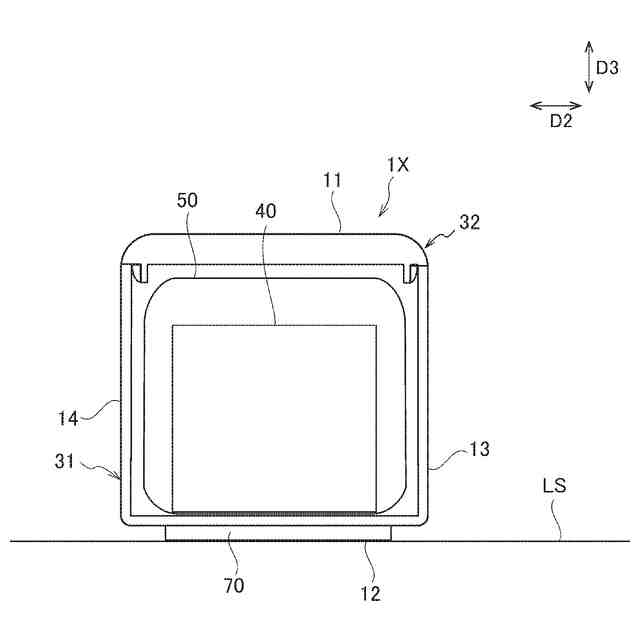

図７は、第２形態に係るシート収容体の断面図である。
【発明を実施するための形態】
【０００９】
（１）実施形態の概要
本明細書及び添付図面の記載により、少なくとも以下の事項が明らかとなる。
態様１に係る発明は、複数のシートの集合体を収容する収容空間、及び前記収容空間内に収容された前記シートの取出口を有するシート収容体である。前記集合体の前記シートの枚数が１５枚以下の小枚数状態において、前記集合体を収容した前記シート収容体の重力は、前記シートを前記取出口から取り出す際の引張力よりも高い。本態様によれば、該小枚数状態において、シート収容体の重力が、シートを前記取出口から取り出す際の引張力よりも高いため、シート収容体の重力によってシート収容体が浮き上がることを抑制し、シートを円滑に取り出すことができる。
【００１０】
好ましい態様によれば、態様２に係る発明は、態様１に係る発明において、以下の特徴を有してよい。前記小枚数状態の前記引張力の平均値は、３．０Ｎ以下である。引張力が３．０Ｎ以下であって、比較的低いため、使用者が容易にシートを大きな力を掛けずにシートを引き出すことができる。大きな力を掛けずにシートを引き出すことができるため、シートを引き出す際に過度な力を掛けず、意図した方向に向けてシートを引っ張ることができ、引き出す際のシート収容体の浮き上がりをより抑制できる。
（【００１１】以降は省略されています）
