公開番号2025105145
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223479
出願日2023-12-28
発明の名称運搬用容器
出願人岐阜プラスチック工業株式会社
代理人
主分類B65D 19/18 20060101AFI20250703BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】ネスティング状態にある運搬用容器の背を低くすることで、トラック運送等における積載量を増やし、運送コスト低減等を図る。

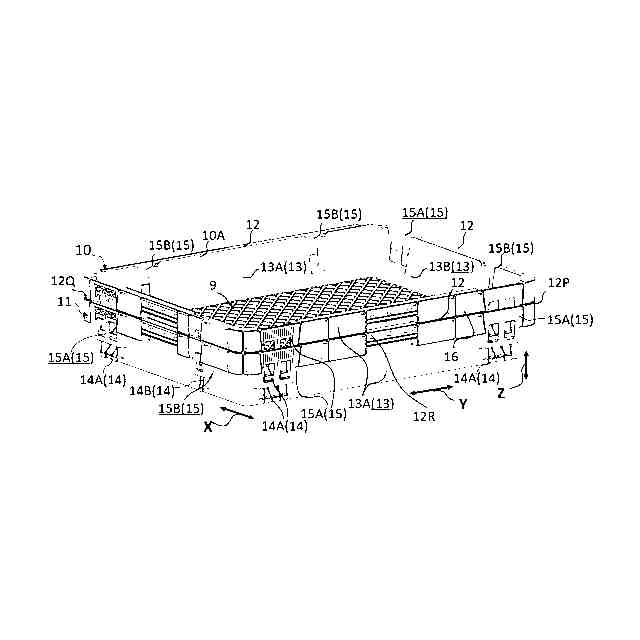

【解決手段】運搬用容器10、11は、対向する側壁部13に外面へ突出した支持脚14を備える。側壁部13は、支持脚14をはめ込むことのできるポケット部15を外面部に備える。2つの運搬用容器10、11を積み上げたネスティング状態では、下段の運搬用容器11のポケット部15に、上段の運搬用容器10の支持脚14が没入されるように構成される。即ち、ポケット部15の外側面には、孔部15が備えられ、上段の運搬用容器10の支持脚14の一部を下段の運搬用容器11の孔部15に挿入可能にする。

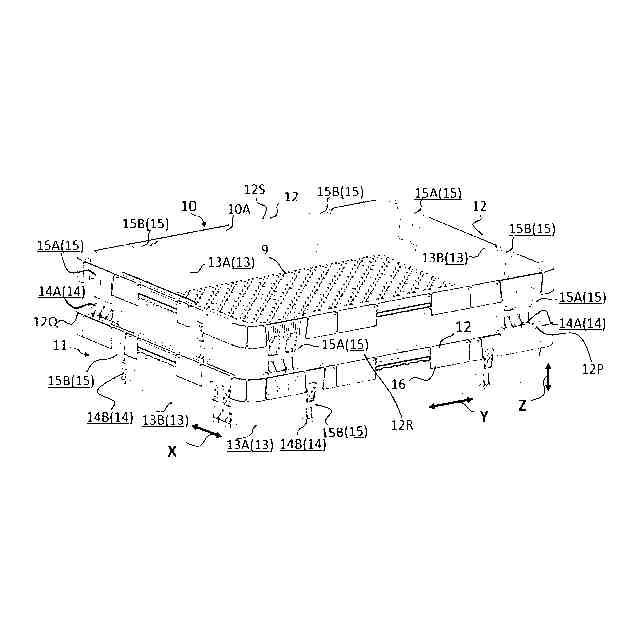

【選択図】図1

特許請求の範囲【請求項１】
上方が開口した平面視矩形状にした運搬用容器の上開口部の外周部にフランジ部を形成し、
対向する側壁部に側壁部外面より突出した支持脚を設け、
側壁部に支持脚をはめ込むことのできる上方及び内方に開口したポケット部を形成し、
少なくとも２つの運搬用容器を積み上げたスタッキング状態では下段の運搬用容器のフランジ部上に支持脚の下端部が載置され、
下段の運搬用容器に対して平面視１８０°回転して上段の運搬用容器を重ねたネスティング状態では、下段の運搬用容器のポケット部に上段の運搬用容器の支持脚が没入されるように構成されたものにおいて、
前記ポケット部の外側面には、孔部が備えられており、
前記ネスティング状態で、上段の運搬用容器の前記支持脚の一部が、下段の運搬用容器の前記孔部に挿入可能になることを特徴とする運搬用容器。
続きを表示（約 460 文字）【請求項２】
前記フランジ部は、外側に土手部を設け該土手部より一段下がった平坦部からなり、前記土手部と前記平坦部の内側に突設された凸条とにより、凹溝が形成され、前記支持脚の外側面下端部に形成された突出部が係合可能に設けられていることを特徴とする請求項１記載の運搬用容器。
【請求項３】
前記ポケット部に複数の孔部が隣設されると共に、隣設される孔部間に連結部を設け、前記支持脚には、前記各孔部に挿入される複数の脚部が隣設されることを特徴とする請求項１又は２記載の運搬用容器。
【請求項４】
前記支持脚に隣設される脚部の間には、連結リブが設けられていることを特徴とする請求項３記載の運搬用容器
【請求項５】
前記ネスティング状態のポケット部において、運搬用容器中心側の前記ポケット部及び前記支持脚間のクリアランスが、運搬用容器外側の前記ポケット部及び前記支持脚間のクリアランスよりも大きくなるよう設定されていることを特徴とする請求項1又は２記載の運搬用容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、運搬用容器、詳しくは、複数の運搬用容器を積み重ねるに当たって、内容物を収納した状態では背を高くして積み上げるスタッキング及び内容物を収納していない状態では背を低くして重ねるネスティングができる運搬用容器に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来から複数の運搬用容器１を積み重ねて利用する場合、内容物を収納した状態では、積み重ねる運搬用容器の全体高さ（以下単に「運搬用容器の背」という場合がある)を高くして積み上げるスタッキング状態、又は、内容物を収納していない状態では運搬用容器の背を低くして重ねるネスティング状態にできる運搬用容器が知られている（特許文献１参照）。
【０００３】
例えば、特許文献１に示された運搬用容器１の概要を図１１乃至図１３で示す。図１１は、従来の運搬用容器の斜視図であり、図１２は、図１１の運搬用容器のスタッキング状態の断断図であり、図１３は、図１１の運搬用容器のネスティング状態の断断図である。
図１１に示す運搬用容器１は、上方が開口した平面視長方形状をなし、運搬用容器１の上開口部の外周部にはフランジ部２が形成される。また、運搬用容器１の対向する両側壁部３の外面の両端部付近には、側壁部３の外面より突出した支持脚４が形成され、更に、フランジ部２には、その支持脚４をはめ込むことができるように、ポケット部５が形成される。
【０００４】
２つの運搬用容器１を同一向きで積み上げた状態では、下段の運搬用容器１(高さＨ１)のフランジ部２上に、上段の運搬用容器１(高さＨ１)の支持脚４の下端部が載置される（図１２参照）ことで、スタッキング状態に積み上げられる(運搬用容器１の背が高さＨ１の２倍になる)。一方、下段の運搬用容器１に対して平面視１８０°回転して上段の運搬用容器１を重ねた状態（図１３参照）では、下段の運搬用容器１のポケット部に上段の運搬用容器１の支持脚４が没入されることで、ネスティング状態になる。この場合、ネスティング状態で積み重ねる運搬用容器１の背(高さＨ２)が、スタッキング状態に積み上げられる運搬用容器１(高さＨ１の２倍)に比べ低くなる。
【０００５】
特許第５４５２０１１号公報
【発明の開示】
【発明が解決しようとする課題】
【０００６】
下段の運搬用容器１のフランジ部２上に、上段の運搬用容器１の支持脚４の下端部が載置されるスタッキング状態の場合、運搬用容器１の背が高くなり、運搬用容器１の収納容積を確保し、大量の内容物を一度に運搬できる。また、運搬用容器１の収納容積が大きい場合、収納物に緩衝材を巻く等、運搬用容器１の壁部等に当たらないような工夫ができるので、収納物の破損を少なくすることで、破損防止による経済的なメリットがある。
一方、運搬用容器１に内容物を入れない空の状態で、運搬用容器１を複数積み重ねる場合は、ネスティング状態にする。空の状態の運搬用容器の返却の際、運搬用容器をトラック荷台や航空貨物機内等に大量に載せると、運搬用容器一個当たりの運送コストの低減を図ることができると共に、運搬用容器の運送回数を減らすことによる排出ガス（二酸化炭素等）等の環境阻害の低減を図ることができる。
例えば、ネスティング状態での運搬用容器の背が、仮に、通常のネスティング状態の運搬用容器の背の半分になれば、トラック荷台等に、２倍の運搬用容器を載せることが可能となるので、運送回数を減少させて、環境阻害の低減を図ることができる。
【０００７】
本発明は、上記課題に鑑みてなされたものであって、積み重ねる運搬用容器がネスティング状態にある際の全体高さを、できるだけ低くすることができる、優れた運搬用容器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明（手段１）によれば、上方が開口した平面視矩形状にした運搬用容器の上開口部の外周部にフランジ部を形成し、対向する側壁部に側壁部外面より突出した支持脚を設け、側壁部に支持脚をはめ込むことのできる上方及び内方に開口したポケット部を形成し、少なくとも２つの運搬用容器を積み上げたスタッキング状態では下段の運搬用容器のフランジ部上に支持脚の下端部が載置され、下段の運搬用容器に対して平面視１８０°回転して上段の運搬用容器を重ねたネスティング状態では、下段の運搬用容器のポケット部に上段の運搬用容器の支持脚が没入されるように構成されたものにおいて、前記ポケット部の外側面には、孔部が備えられており、前記ネスティング状態で、上段の運搬用容器の前記支持脚の一部が、下段の運搬用容器の前記孔部に挿入可能にすることを特徴とする。
【０００９】

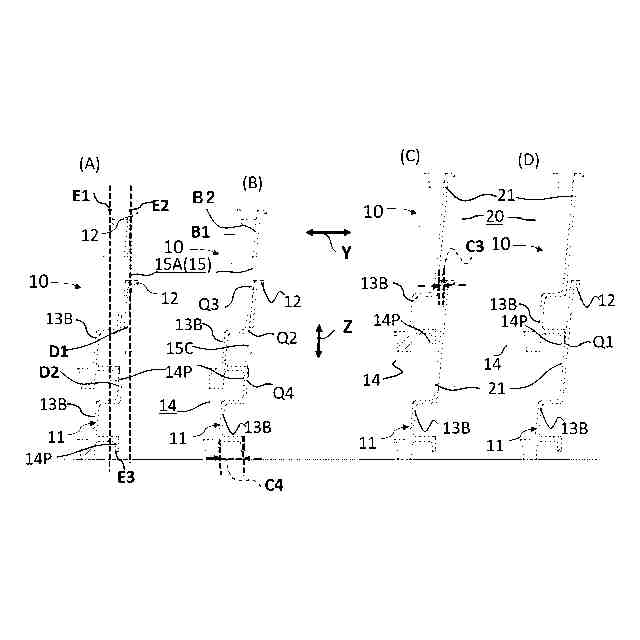

手段２によれば、手段１において、前記フランジ部は、外側に土手部を設け該土手部より一段下がった平坦部からなり、前記土手部と前記平坦部の内側に突設された凸条とにより、凹溝が形成され、前記支持脚の外側面下端部に形成された突出部が係合可能に設けられているのが望ましい。
【００１０】

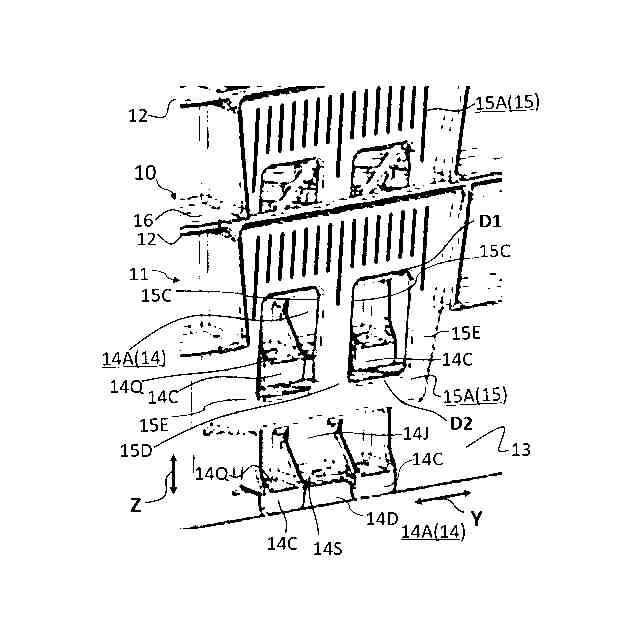

手段３によれば、手段１又は手段２において、前記ポケット部に複数の孔部が隣設されると共に、隣設される孔部間に連結部を設け、前記支持脚には、前記各孔部に挿入される複数の脚部が隣設されるのが望ましい。
（【００１１】以降は省略されています）
