公開番号2025105059
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223345
出願日2023-12-28
発明の名称ボンディング装置
出願人JUKI株式会社
代理人弁理士法人酒井国際特許事務所
主分類A41H 43/04 20060101AFI20250703BHJP(衣類)
要約【課題】接着剤の塗布ムラを抑制すること。
【解決手段】ボンディング装置は、基材テープを搬送するテープ搬送装置と、接着剤を吐出する吐出口を有する塗布ノズルを有し、基材テープが正方向に搬送されている状態で、基材テープの塗布面に接着剤を塗布して接着テープを生成する接着剤塗布装置と、接着テープが正方向に搬送されている状態で、接着テープとシートとを押圧する第1圧着ローラ及び第2圧着ローラと、接着テープが第1圧着ローラと第2圧着ローラとの間に進入する前に接着テープを加熱する加熱装置と、を有し、接着テープと前記シートとを接合する圧着装置と、テープ搬送装置、接着剤塗布装置、及び圧着装置を制御する制御信号を出力するコントローラと、を備える。コントローラは、テープ搬送装置、接着剤塗布装置、及び圧着装置のそれぞれの駆動を停止させ、基材テープが逆方向に所定距離だけ移動するようにテープ搬送装置を駆動させた後、テープ搬送装置の駆動を停止させる。
【選択図】図22
特許請求の範囲【請求項１】
基材テープを搬送するテープ搬送装置と、
接着剤を吐出する吐出口を有する塗布ノズルを有し、前記基材テープが正方向に搬送されている状態で、前記基材テープの塗布面に接着剤を塗布して接着テープを生成する接着剤塗布装置と、
前記接着テープが正方向に搬送されている状態で、前記接着テープとシートとを押圧する第１圧着ローラ及び第２圧着ローラと、前記接着テープが前記第１圧着ローラと前記第２圧着ローラとの間に進入する前に前記接着テープを加熱する加熱装置と、を有し、前記接着テープと前記シートとを接合する圧着装置と、
前記テープ搬送装置、前記接着剤塗布装置、及び前記圧着装置を制御する制御信号を出力するコントローラと、を備え、
前記コントローラは、前記テープ搬送装置、前記接着剤塗布装置、及び前記圧着装置のそれぞれの駆動を停止させ、前記基材テープが逆方向に所定距離だけ移動するように前記テープ搬送装置を駆動させた後、前記テープ搬送装置の駆動を停止させる、
ボンディング装置。
続きを表示（約 950 文字）【請求項２】
前記接着剤塗布装置は、接着剤が前記塗布ノズルに供給されるように駆動するポンプを有し、
前記接着剤塗布装置の駆動を停止させることは、前記ポンプの駆動を停止させることを含み、
前記所定距離は、前記接着剤塗布装置の駆動を停止させた後、前記塗布ノズルの内部流路に残留している接着剤に起因して前記接着テープに形成された前記接着剤の液溜まりが前記塗布ノズルにより潰される距離である、
請求項１に記載のボンディング装置。
【請求項３】
前記テープ搬送装置は、前記接着テープに掛かるテンションを調整するテンション調整ローラを有し、
前記テンション調整ローラは、支持部材に揺動可能に支持され、
前記基材テープが逆方向に移動するように前記テープ搬送装置が駆動され、前記テープ搬送装置の駆動が停止された後、前記基材テープは、前記テンション調整ローラの揺動により、正方向に移動する、
請求項２に記載のボンディング装置。
【請求項４】
前記テープ搬送装置は、前記基材テープを支持する従動ローラと、前記基材テープの搬送経路において前記従動ローラよりも下流側に配置され、前記基材テープが正方向に搬送されるように正回転する下流側駆動ローラと、を有し、
前記基材テープは、前記従動ローラと前記下流側駆動ローラとの間において前記塗布面が上方を向くように、前記従動ローラ及び前記駆動ローラのそれぞれに支持され、
前記塗布ノズルは、前記塗布面の上方から前記塗布面に前記接着剤を塗布する、
請求項１に記載のボンディング装置。
【請求項５】
前記テープ搬送装置は、前記基材テープの搬送経路において前記塗布ノズルよりも上流側に配置され、前記基材テープが正方向に搬送されるように正回転する上流側駆動ローラを有し、
前記基材テープを逆方向に移動させることは、前記下流側駆動ローラを停止させた状態で、前記上流側駆動ローラを逆回転させることを含む、
請求項４に記載のボンディング装置。
【請求項６】
前記シートは、衣類に用いられる、
請求項１に記載のボンディング装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、ボンディング装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
縫製物の製造装置に係る技術分野において、特許文献１に開示されているような、接着テープを加熱してシートに接着させるボンディング装置が知られている。ボンディング装置は、熱風を噴射するノズルと、熱風で加熱された接着テープとシートとを接合する一対のローラとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０３２２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
接着テープは、基材テープと、基材テープに塗布される接着剤とを有する。接着剤の塗布ムラを抑制する技術が要望される。
【０００５】
本明細書で開示する技術は、接着剤の塗布ムラを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、ボンディング装置を開示する。ボンディング装置は、基材テープを搬送するテープ搬送装置と、接着剤を吐出する吐出口を有する塗布ノズルを有し、基材テープが正方向に搬送されている状態で、基材テープの塗布面に接着剤を塗布して接着テープを生成する接着剤塗布装置と、接着テープが正方向に搬送されている状態で、接着テープとシートとを押圧する第１圧着ローラ及び第２圧着ローラと、接着テープが第１圧着ローラと第２圧着ローラとの間に進入する前に接着テープを加熱する加熱装置と、を有し、接着テープと前記シートとを接合する圧着装置と、テープ搬送装置、接着剤塗布装置、及び圧着装置を制御する制御信号を出力するコントローラと、を備える。コントローラは、テープ搬送装置、接着剤塗布装置、及び圧着装置のそれぞれの駆動を停止させ、基材テープが逆方向に所定距離だけ移動するようにテープ搬送装置を駆動させた後、テープ搬送装置の駆動を停止させる。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、接着剤の塗布ムラが抑制される。
【図面の簡単な説明】
【０００８】

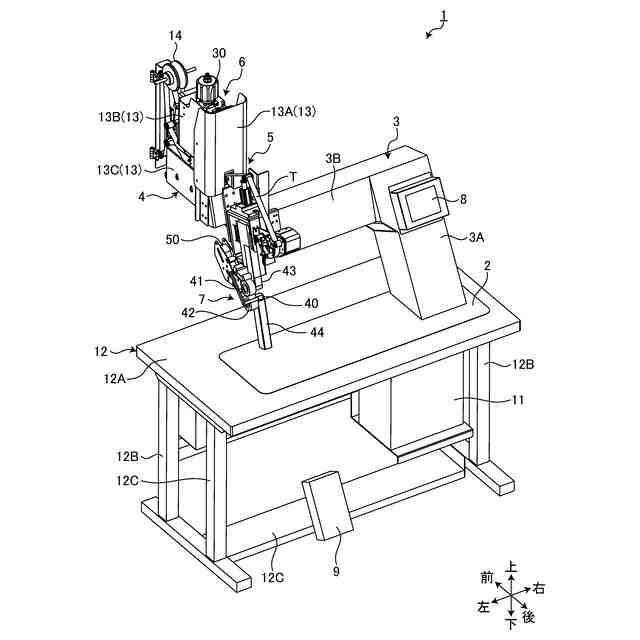

図１は、第１実施形態に係るボンディング装置を左後方から見た図である。

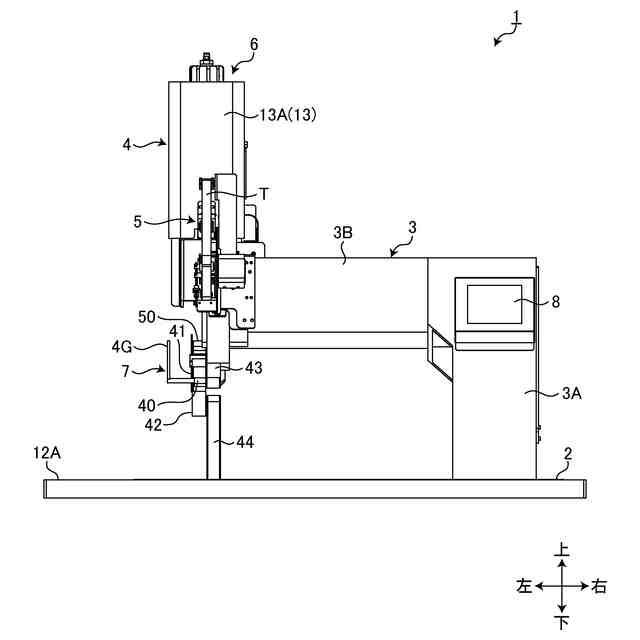

図２は、第１実施形態に係るボンディング装置を後方から見た図である。

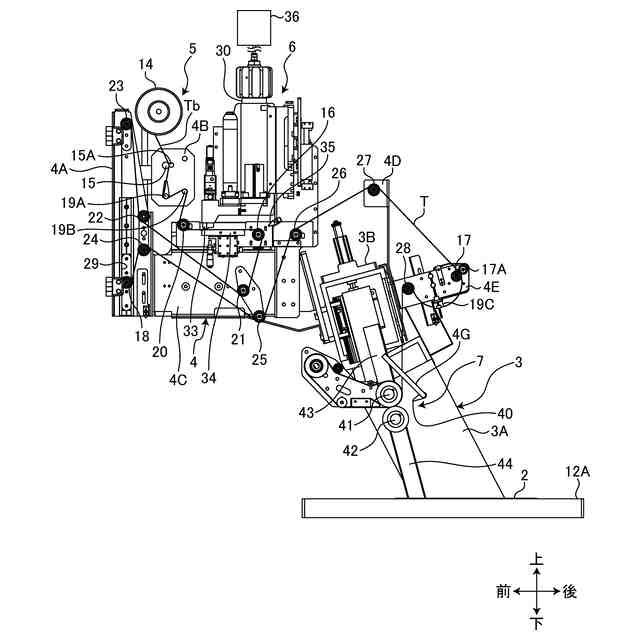

図３は、第１実施形態に係るボンディング装置を左方から見た図である。

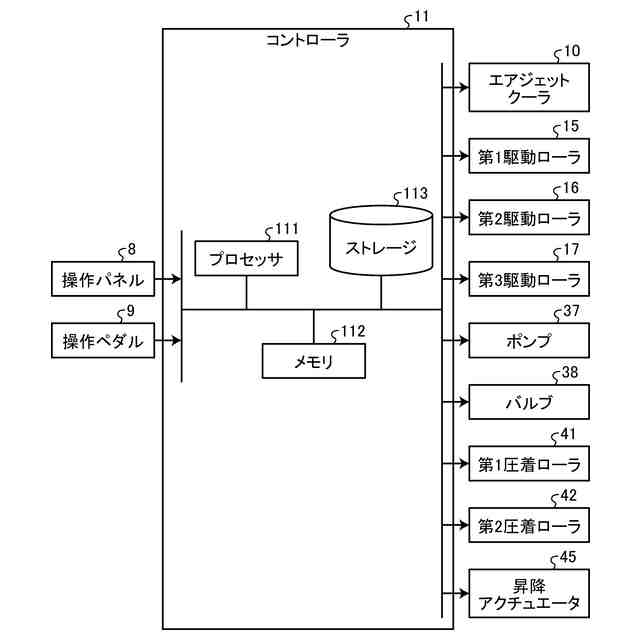

図４は、第１実施形態に係るボンディング装置を示すブロック図である。

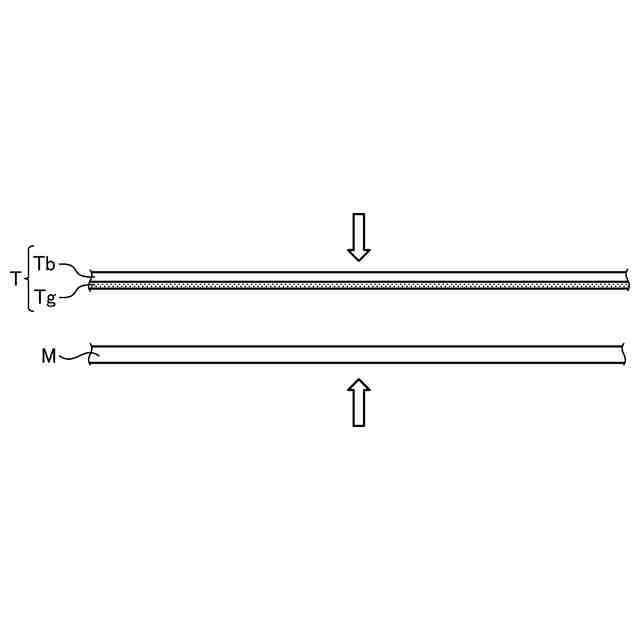

図５は、第１実施形態に係る接着テープ及びシートを模式的に示す側面図である。

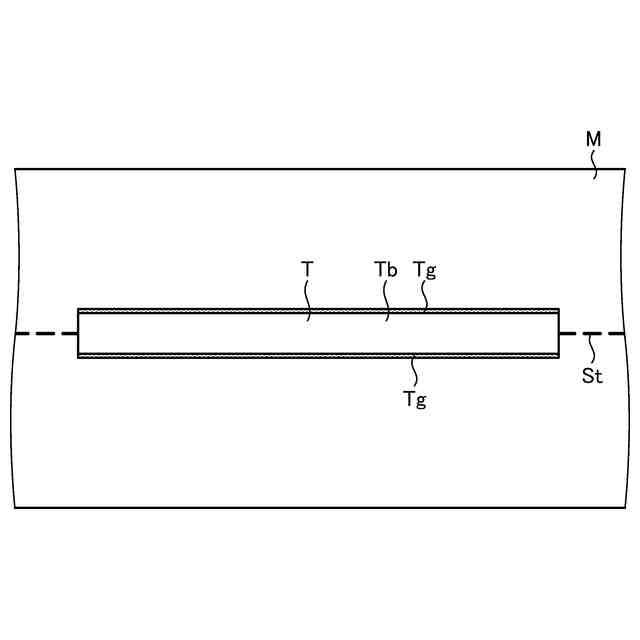

図６は、第１実施形態に係る接着テープ及びシートを模式的に示す平面図である。
図７は、第１実施形態に係るボンディング装置を左方から見た図である。

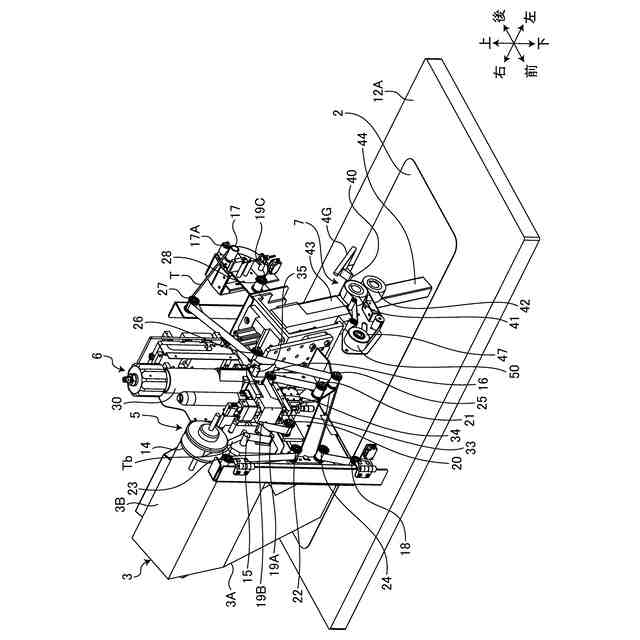

図８は、第１実施形態に係るボンディング装置を左前方から見た図である。

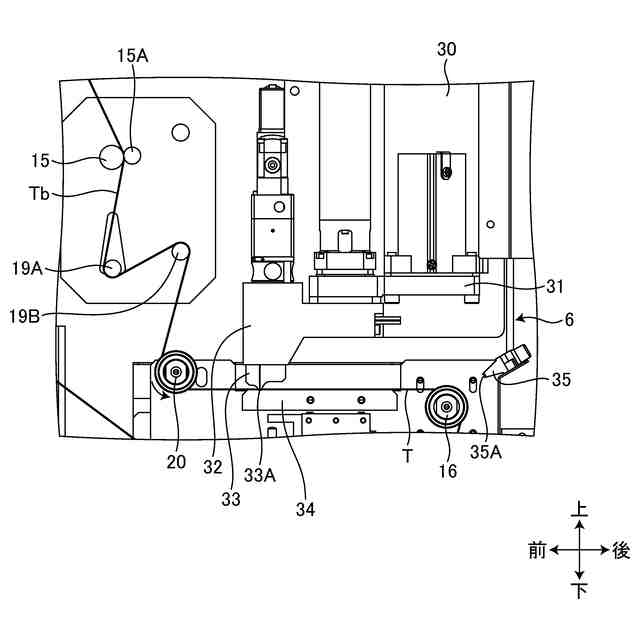

図９は、第１実施形態に係る接着剤塗布装置を左方から見た図である。
図１０は、第１実施形態に係る接着剤塗布装置を左前方から見た図である。
図１１は、第１実施形態に係るポンプを左前方から見た図である。
図１２は、第１実施形態に係る圧着装置を左方から見た図である。
図１３は、第１実施形態に係る圧着装置を左後方から見た図である。
図１４は、第１実施形態に係る圧着装置を左前方から見た図である。
図１５は、第１実施形態に係る冷却装置を左前方から見た図である。
図１６は、第１実施形態に係る冷却装置を下後方から見た図である。
図１７は、第１実施形態に係る冷却装置を下後方から見た図である。
図１８は、第１実施形態に係るボンディング装置の動作を示すフローチャートである。
図１９は、第１実施形態に係る接着剤塗布装置の動作を説明するための図である。
図２０は、第１実施形態に係る圧着装置の動作を説明するための図である。
図２１は、第１実施形態に係る圧着装置の動作を説明するための図である。
図２２は、第１実施形態に係るテープ搬送装置の動作を説明するための図である。
図２３は、第２実施形態に係る冷却装置を左方から見た図である。
図２４は、第３実施形態に係る支持プレートを左前方から見た図である。
図２５は、第４実施形態に係る従動ローラを左前方から見た図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照しながら説明する。実施形態においては、左、右、前、後、上、及び下の用語を用いて各部の位置関係について説明する。これらの用語は、ボンディング装置１の中心を基準とした相対位置又は方向を示す。
【００１０】
［第１実施形態］
第１実施形態について説明する。
（【００１１】以降は省略されています）
