公開番号2025075963
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023187516
出願日2023-11-01
発明の名称縫製管理システム及び縫製管理方法
出願人JUKI株式会社
代理人弁理士法人酒井国際特許事務所
主分類D05B 19/12 20060101AFI20250508BHJP(縫製;刺しゅう;タフティング)
要約【課題】縫製対象の不良原因を解析するためのデータを提供すること。
【解決手段】縫製管理システムは、作業者がミシンを用いて縫製した同一デザインの複数の縫製対象のそれぞれの不良箇所を示す入力データを入力装置から取得する入力データ取得部と、縫製対象の画像に不良箇所を示す第1シンボルを重畳させて表示装置に表示させる出力部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
作業者がミシンを用いて縫製した同一デザインの複数の縫製対象のそれぞれの不良箇所を示す入力データを入力装置から取得する入力データ取得部と、
前記縫製対象の画像に前記不良箇所を示す第１シンボルを重畳させて表示装置に表示させる出力部と、を備える、
縫製管理システム。
続きを表示（約 460 文字）【請求項２】
前記入力データに基づいて、複数の前記縫製対象の同一部位における不良数をカウントする処理部を備え、
前記出力部は、前記縫製対象の画像に前記不良数を示す第２シンボルを重畳させて表示装置に表示させる、
請求項１に記載の縫製管理システム。
【請求項３】
前記不良箇所と前記縫製に係る評価項目との相関データを生成する処理部を備え、
前記出力部は、前記相関データを表示装置に表示させる、
請求項１に記載の縫製管理システム。
【請求項４】
前記相関データは、前記ミシンを用いる縫製時間及び前記作業者を含む、
請求項３に記載の縫製管理システム。
【請求項５】
作業者がミシンを用いて縫製した同一デザインの複数の縫製対象のそれぞれの不良箇所を示す入力データを入力装置から取得することと、
前記縫製対象の画像に前記不良箇所を示す第１シンボルを重畳させて表示装置に表示させることと、を含む、
縫製管理方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、縫製管理システム及び縫製管理方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
縫製管理システムに係る技術分野において、特許文献１に開示されているような縫製管理システムが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６８０５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
縫製工程において縫製された縫製対象は、検査工程において検査される。検査工程において縫製対象が不良と判定された場合、不良原因を解析する必要がある。
【０００５】
本明細書で開示する技術は、縫製対象の不良原因を解析するためのデータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、縫製管理システムを開示する。縫製管理システムは、作業者がミシンを用いて縫製した同一デザインの複数の縫製対象のそれぞれの不良箇所を示す入力データを入力装置から取得する入力データ取得部と、縫製対象の画像に不良箇所を示す第１シンボルを重畳させて表示装置に表示させる出力部と、を備える。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、縫製対象の不良原因を解析するためのデータを提供することができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る縫製管理システムを模式的に示す図である。

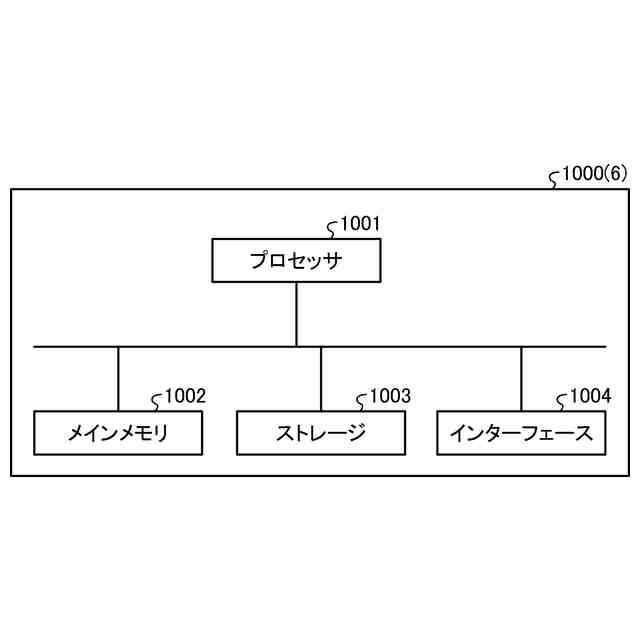

図２は、実施形態に係る管理コントローラを示すハードウエア構成図である。

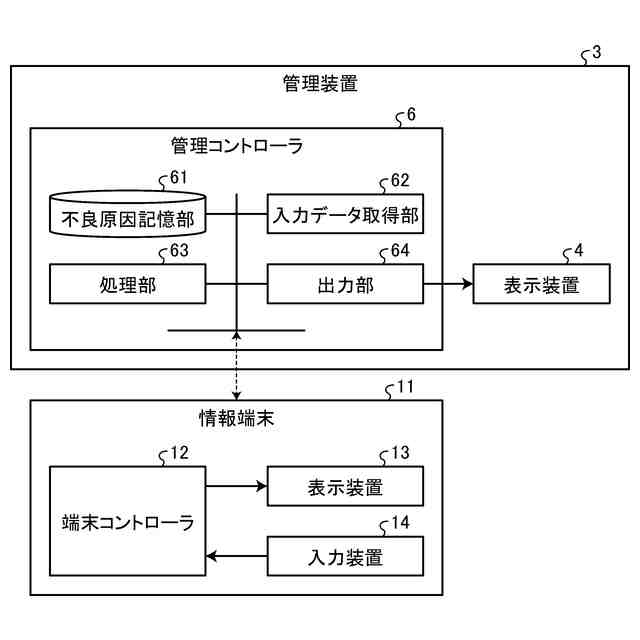

図３は、実施形態に係る管理装置とミシンと情報端末とを示す機能ブロック図である。

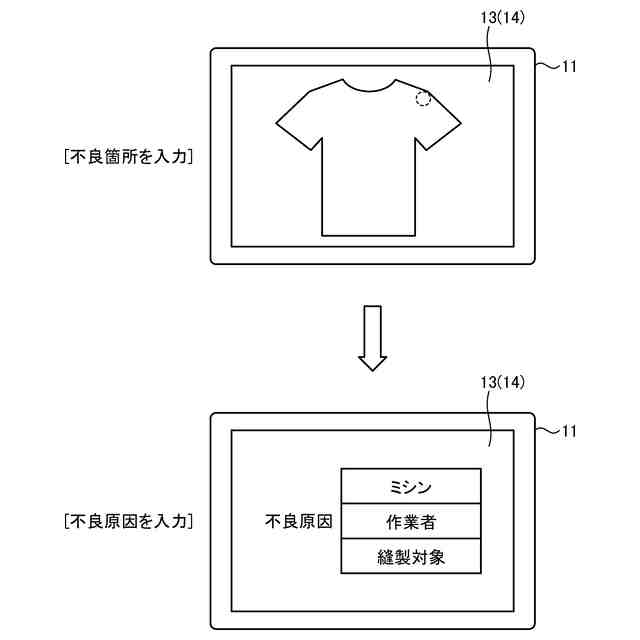

図４は、実施形態に係る検査工程における情報端末を示す図である。

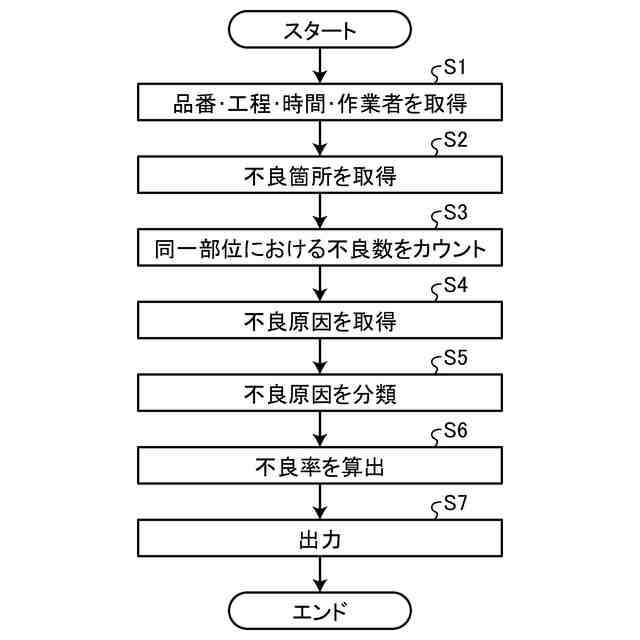

図５は、実施形態に係る検査工程を示すフローチャートである。

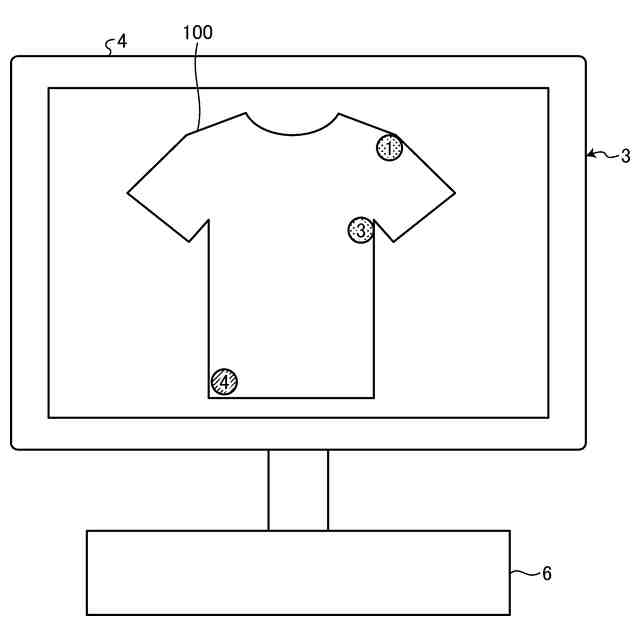

図６は、実施形態に係る不良箇所及び不良数を表示する表示装置の一例を示す図である。

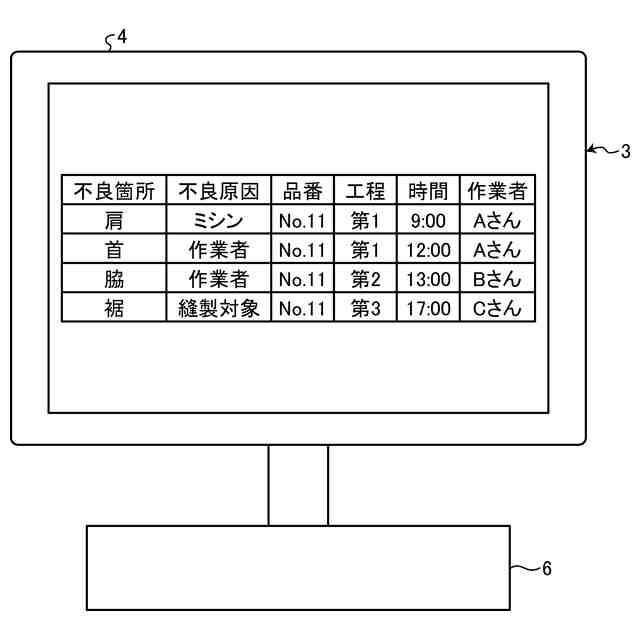

図７は、実施形態に係る不良箇所と不良原因と縫製に係る評価項目との相関データを表示する表示装置の一例を示す図である。

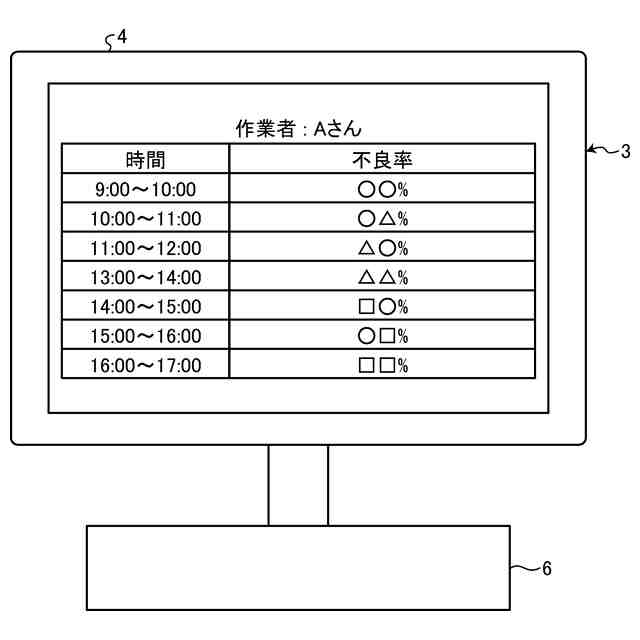

図８は、実施形態に係る評価項目及び不良率を表示する表示装置の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本技術に係る実施形態について図面を参照しながら説明するが、本技術は実施形態に限定されない。以下で説明する実施形態の構成要素は、適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
［縫製管理システム］
図１は、実施形態に係る縫製管理システム１を模式的に示す図である。縫製管理システム１は、縫製品の生産工程を管理する管理装置３を備える。生産工程は、ミシン２を用いて縫製対象１００を縫製する縫製工程と、縫製工程において縫製された縫製対象１００を検査する検査工程とを含む。ミシン２は、工業用ミシンである。縫製品は、ミシン２を含む生産ラインにおいて生産される。複数のミシン２が生産ラインに設置される。生産ラインは、縫製工場に設置される。ミシン２は、縫製工場において稼働する。縫製対象１００がミシン２により縫製されることにより、縫製品が生産される。実施形態において、管理装置３は、縫製工場に設置される。なお、管理装置３は、縫製工場の外部に設置されてもよい。
（【００１１】以降は省略されています）
