公開番号2025103766
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023221390
出願日2023-12-27
発明の名称浮体構造物
出願人カナデビア株式会社
代理人弁理士法人松阪国際特許事務所,個人,個人,個人
主分類B63B 35/38 20060101AFI20250702BHJP(船舶またはその他の水上浮揚構造物;関連艤装品)
要約【課題】浮体構造物に働く波のエネルギーを入射波の波長に関わらず低減する。

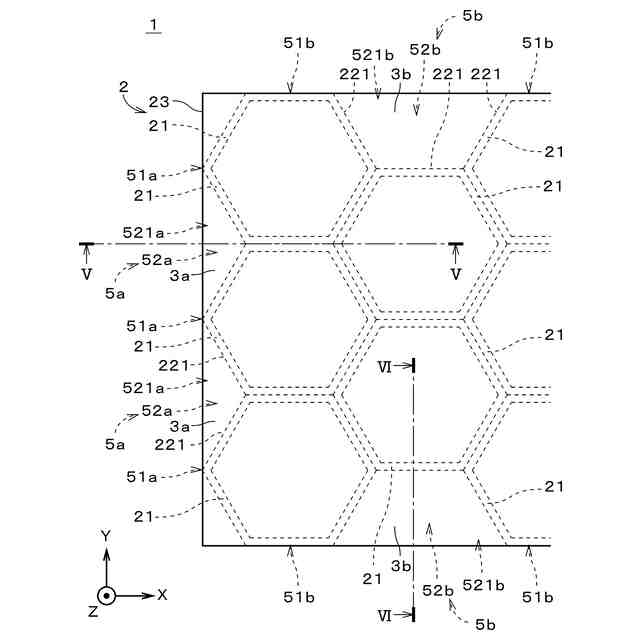

【解決手段】浮体構造物1の波返し部3a,3bは、水面よりも上側にて本体部2から側方に突出する。本体部2の側面には、それぞれが水面を貫通する複数組の凹凸構造5a,5bが設けられている。凹凸構造5aは、水平方向において並んで配置される2つの凸部51aと、水平方向に並ぶ2つの凸部51aによって2つの凸部51aの間に形成される空間に位置する凹部52aと、を備える。凹凸構造5bも、2つの凸部51bと、凹部52bと、を備える。凹部52a,52bは、本体部中心に近づくに従って平面視における幅が小さくなる。複数の波返し部3a,3bはそれぞれ、上記複数組の凹凸構造5a,5bにおける凹部52a,52bと平面視において重なる。これにより、浮体構造物1に働く波のエネルギーを、入射波の波長に関わらず低減することができる。
【選択図】図1
特許請求の範囲【請求項１】
浮体構造物であって、
水面を貫通した状態で前記水面に浮かぶ本体部と、
前記水面よりも上側にて前記本体部から側方に突出する複数の波返し部と、
を備え、
前記本体部の側面には、それぞれが前記水面を貫通する複数組の凹凸構造が設けられており、
各組の凹凸構造は、
前記本体部の平面視における中心である本体部中心から離れる方向にそれぞれ突出するとともに水平方向において並んで配置される２つの凸部と、
水平方向に並ぶ前記２つの凸部によって前記２つの凸部の間に形成される空間に位置し、前記本体部中心に近づくに従って平面視における幅が小さくなる凹部と、
を備え、
前記複数の波返し部はそれぞれ、前記複数組の凹凸構造における前記凹部と平面視において重なる浮体構造物。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の浮体構造物であって、
前記本体部の平面視における形状は矩形状であり、
前記複数組の凹凸構造は、
前記本体部の平面視における一の辺に設けられる１組以上の凹凸構造と、
前記本体部の平面視における前記一の辺に隣接する他の辺に設けられる１組以上の凹凸構造と、
を含む浮体構造物。
【請求項３】
請求項１または２に記載の浮体構造物であって、
前記複数組の凹凸構造は、平面視において前記本体部の側面の全周に亘って設けられる浮体構造物。
【請求項４】
請求項１または２に記載の浮体構造物であって、
前記複数組の凹凸構造のうち１組以上の凹凸構造において、前記２つの凸部の先端部の平面視における形状は角状である浮体構造物。
【請求項５】
請求項１または２に記載の浮体構造物であって、
前記複数組の凹凸構造のうち１組以上の凹凸構造において、前記凹部の平面視における形状は三角形状である浮体構造物。
【請求項６】
請求項１または２に記載の浮体構造物であって、
前記複数組の凹凸構造のうち１組以上の凹凸構造において、前記凹部の平面視における形状は、前記凹部の開口が一方の底辺であるとともに前記凹部の奥側の端部が他方の底辺である台形状であり、
前記他方の底辺の長さは、前記一方の底辺の長さの５０％以下である浮体構造物。
【請求項７】
請求項１または２に記載の浮体構造物であって、
前記本体部は、それぞれが上下方向に延びる六角筒状の複数の本体部要素を外側面同士で接合したハニカム構造を有する浮体構造物。
【請求項８】
請求項１または２に記載の浮体構造物であって、
前記複数の波返し部はそれぞれ、前記複数組の凹凸構造における前記凹部の全体と平面視において重なる浮体構造物。
【請求項９】
請求項１または２に記載の浮体構造物であって、
前記本体部の上面を構成する天板部をさらに備え、
前記複数の波返し部は前記天板部の端部である浮体構造物。
【請求項１０】
請求項１または２に記載の浮体構造物であって、
前記水面よりも下側にて前記本体部から側方に突出する下突出部をさらに備え、
前記下突出部は、前記複数組の凹凸構造のうち１組以上の凹凸構造において、前記凹部と平面視において重なる浮体構造物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、浮体構造物に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、浮桟橋等の浮体構造物では、波等による動揺を低減して安全性および乗り心地等を向上することが求められている。また、浮体構造物の軽量化も求められている。
【０００３】
例えば、特許文献１の大型浮体１では、波上側前端部に位置する鉛直板５と、鉛直板５の下端から水平に広がる没水水平板６とにより構成される消波部材４が設けられる。これにより、没水水平板６に働く変動圧力と、大型浮体１の前端部底面に働く変動圧力とが逆位相となって相殺されるため、大型浮体１の動揺が低減される。大型浮体１では、没水水平板６の上方に延長甲板７を設けることにより、大型浮体１の甲板面積が増大されている。なお、延長甲板７は消波部材４とは異なり、消波作用を有するものではないため、省略可能である。
【０００４】
特許文献２の浮体では、浮体の本体側面に鉛直板を設け、当該鉛直板の下端から水平に広がる水平板を設けることにより、浮体の水平方向揺動の低減が図られている。また、特許文献２の図７に示される浮体では、本体１は、直方体の平面視における２つの角部が鉛直面（鉛直板４）にて切除されたような形状を有する。本体１のうち、２つの鉛直板４の間の部位は凸部領域１８’となっている。本体１に入射する波は、凸部領域１８’の両側において鉛直板４によって水平方向に反射されて本体１から遠ざかるため、本体１に働く漂流力（水平方向動揺力）が低減される。
【０００５】
一方、特許文献３の人工島は、間伐材を用いて断面正六角形の筒体４を作成し、多数の筒体４を接合したハニカム状の浮体１を海中に浸漬させた上で、浮体１上に建造物を設置したものである。浮体１は、海中に完全没水しているため腐らず、かつ、軽量であるため大きな浮力が実現される。
【先行技術文献】
【特許文献】
【０００６】
特開２０００－１３５９９９号公報
特開２００３－３４２８９号公報
特開２０１１－１６２０１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１の大型浮体では、比較的短い波長の波が入射した場合は、上述のように大型浮体の動揺低減は可能であるが、比較的長い波長の波が入射した場合、上述の変動圧力の相殺は実質的に生じず、動揺が低減されないおそれがある。特許文献２の浮体についても同様に、比較的長い波長の波が入射した場合、浮体の水平方向揺動が低減されないおそれがある。なお、特許文献３の人工島では、ハニカム状の浮体は完全に没水しているため、上述の消波部材のような消波作用は有しない。
【０００８】
本発明は、上記課題に鑑みなされたものであり、浮体構造物に働く波のエネルギーを入射波の波長に関わらず低減することを目的としている。
【課題を解決するための手段】
【０００９】
本発明の態様１は、浮体構造物であって、水面を貫通した状態で水面に浮かぶ本体部と、水面よりも上側にて前記本体部から側方に突出する複数の波返し部と、を備える。前記本体部の側面には、それぞれが水面を貫通する複数組の凹凸構造が設けられている。各組の凹凸構造は、前記本体部の平面視における中心である本体部中心から離れる方向にそれぞれ突出するとともに水平方向において並んで配置される２つの凸部と、水平方向に並ぶ前記２つの凸部によって前記２つの凸部の間に形成される空間に位置し、前記本体部中心に近づくに従って平面視における幅が小さくなる凹部と、を備える。前記複数の波返し部はそれぞれ、前記複数組の凹凸構造における前記凹部と平面視において重なる。
【００１０】
本発明の態様２は、態様１の浮体構造物であって、前記本体部の平面視における形状は矩形状である。前記複数組の凹凸構造は、前記本体部の平面視における一の辺に設けられる１組以上の凹凸構造と、前記本体部の平面視における前記一の辺に隣接する他の辺に設けられる１組以上の凹凸構造と、を含む。
（【００１１】以降は省略されています）
