公開番号2025103434
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220831
出願日2023-12-27
発明の名称信号生成装置
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H03L 7/185 20060101AFI20250702BHJP(基本電子回路)
要約【課題】高調波を減衰させる。
【解決手段】第1周波数の第1信号を生成する信号生成回路104と、第1周波数を逓倍した逓倍周波数の逓倍信号を生成する逓倍回路101と、外部基準信号に基づいて第2周波数の第2信号を生成する位相同期回路108であって、外部基準信号の位相と第2信号を分周した信号の位相とを同期させることにより第2信号を生成する位相同期回路108と、逓倍周波数と第2周波数との和である出力周波数の出力信号を生成するミキサ111と、出力信号に含まれる周波数成分のうち、出力周波数を含む所定帯域の周波数成分を通過させるフィルタ103と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
第１周波数の第１信号を生成する信号生成回路と、
前記第１信号に含まれる周波数成分のうち、前記第１周波数を含む所定帯域の周波数成分を通過させるフィルタと、
前記第１周波数を逓倍した逓倍周波数の逓倍信号を生成する逓倍回路と、
外部基準信号に基づいて第２周波数の第２信号を生成する位相同期回路であって、前記外部基準信号の位相と前記第２信号を分周した信号の位相とを同期させることにより前記第２信号を生成する位相同期回路と、
前記逓倍周波数と前記第２周波数との和である出力周波数の出力信号を生成するミキサと、
を備える、信号生成装置。
続きを表示（約 300 文字）【請求項２】
前記フィルタは、前記第１信号に含まれる周波数成分のうち、前記所定帯域に含まれない周波数成分を減衰させる、
請求項１に記載の信号生成装置。
【請求項３】
前記第１周波数の高調波の周波数は、前記フィルタの前記所定帯域に含まれない、
請求項１又は２に記載の信号生成装置。
【請求項４】
前記第２周波数は、前記逓倍周波数と前記出力周波数の目標周波数との差分の周波数である、
請求項１又は２に記載の信号生成装置。
【請求項５】
前記フィルタが弾性表面波フィルタである、
請求項１又は２に記載の信号生成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、信号生成装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
設定された目標周波数の信号を出力する信号生成装置が知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－１０９６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載された信号生成装置では、生成した信号に高調波が含まれていることがある。信号に高調波が含まれている場合、高調波がスプリアスの原因となる可能性がある。このため、信号生成装置では、高調波をフィルタで減衰させることが考えられる。高調波の周波数が目標周波数から離調する離調周波数が比較的大きい場合には、フィルタにより高調波を減衰させることが比較的容易である。一方、この離調周波数が比較的小さい場合には、フィルタにより高調波を減衰させることができないことがあった。
【０００５】
本発明は、上記の問題に鑑みてなされたものであり、信号生成装置が発生する発振信号に含まれる高調波を減衰させることを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様の信号生成装置は、第１周波数の第１信号を生成する信号生成回路と、前記第１信号に含まれる周波数成分のうち、前記第１周波数を含む所定帯域の周波数成分を通過させるフィルタと、前記第１周波数を逓倍した逓倍周波数の逓倍信号を生成する逓倍回路と、外部基準信号に基づいて第２周波数の第２信号を生成する位相同期回路であって、前記外部基準信号の位相と前記第２信号を分周した信号の位相とを同期させることにより前記第２信号を生成する位相同期回路と、前記逓倍周波数と前記第２周波数との和である出力周波数の出力信号を生成するミキサと、を備える。
【０００７】
前記フィルタは、前記第１信号に含まれる周波数成分のうち、前記所定帯域に含まれない周波数成分を減衰させてもよい。前記第１周波数の高調波の周波数は、前記フィルタの前記所定帯域に含まれなくてもよい。
【０００８】
前記第２周波数は、前記逓倍周波数と前記出力周波数の目標周波数との差分の周波数であってもよい。前記フィルタが弾性表面波フィルタであってもよい。
【発明の効果】
【０００９】
本発明によれば、信号生成装置が発生する発振信号に含まれる高調波を減衰させることができるという効果を奏する。
【図面の簡単な説明】
【００１０】
実施形態の信号生成装置の構成を示す。

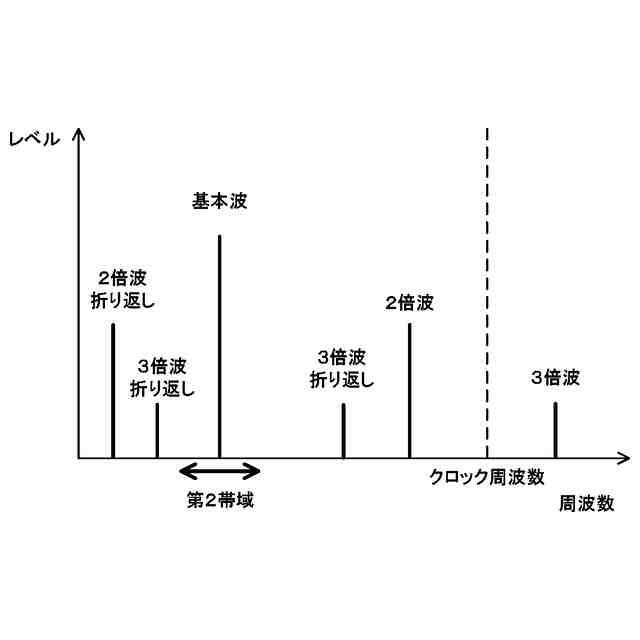

信号生成回路が生成する第１信号の高調波の例を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
