公開番号2025100566
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025050331,2023516551
出願日2025-03-25,2021-09-15
発明の名称エアロゾル供給デバイス
出願人ニコベンチャーズトレーディングリミテッド,Nicoventures Trading Limited
代理人個人,個人,個人,個人
主分類A24F 40/465 20200101AFI20250626BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】新規なエアロゾル供給デバイスを提供する。
【解決手段】本発明は、エアロゾル供給デバイスに関するものである。このようなデバイスは、第1の筐体と、エアロゾル生成アセンブリとを備える。エアロゾル生成アセンブリは、エアロゾル生成材料を受容するように構成されたヒータアセンブリを含む。ヒータアセンブリは、変動磁場の侵入によって加熱可能であるサセプタを含む。エアロゾル生成アセンブリはまた、サセプタの周りに延びる第2の筐体と、第2の筐体の周りに延びるインダクタコイルであって、変動磁場を生成するように構成されたインダクタコイルとを有する。第2の筐体は、エアロゾル生成アセンブリを第1の筐体上に配置するように構成された配置構成体を備える。

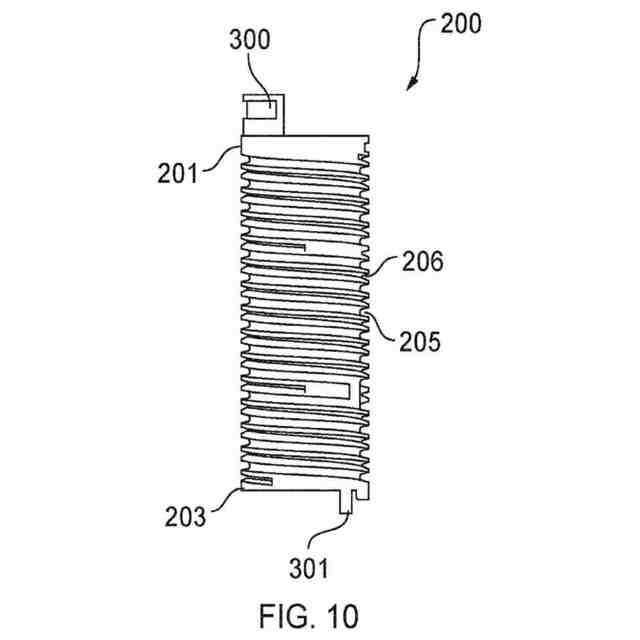

【選択図】図10
特許請求の範囲【請求項１】
第１の筐体と
エアロゾル生成アセンブリと、
を備えるエアロゾル供給デバイスであって、
前記エアロゾル生成アセンブリが、
第２の筐体と、
エアロゾル生成材料を受容するように構成されたヒータアセンブリであって、変動磁場の侵入によって加熱可能であるサセプタを含むヒータアセンブリと
を備え、
前記第２の筐体が前記サセプタの周りに延び、
前記エアロゾル生成アセンブリが、前記第２の筐体の周りに延びるインダクタコイルであって、変動磁場を生成するように構成されたインダクタコイルを備え、
前記第２の筐体が、前記エアロゾル生成アセンブリを前記第１の筐体上に配置するように構成された配置構成体を備える、エアロゾル供給デバイス。
続きを表示（約 820 文字）【請求項２】
前記第２の筐体が前記ヒータアセンブリを囲むように構成されている、請求項１に記載のエアロゾル供給デバイス。
【請求項３】
前記第２の筐体が、前記第１の筐体上に前記ヒータアセンブリを配置するように構成されている、請求項１又は２に記載のエアロゾル供給デバイス。
【請求項４】
前記第２の筐体が、前記インダクタコイルを支持するように構成されたコイルサポートを備える、請求項１～３のいずれか一項に記載のエアロゾル供給デバイス。
【請求項５】
前記配置構成体が、前記第２の筐体の一端の少なくとも近くに配置機構を備える、請求項１～４のいずれか一項に記載のエアロゾル供給デバイス。
【請求項６】
前記エアロゾル供給デバイスは、前記ヒータアセンブリの一端にエンドサポートを備え、前記エンドサポートが前記第２の筐体に取り付けられている、請求項５に記載のエアロゾル供給デバイス。
【請求項７】
前記配置機構が、前記第１の筐体と共に前記第２の筐体を配置し、前記エンドサポートが、前記第１の筐体上で前記エアロゾル供給デバイスを支持している、請求項６に記載のエアロゾル供給デバイス。
【請求項８】
前記配置機構が当接部を含み、前記第１の筐体が協働面を含み、前記当接部が前記協働面に当接して前記エアロゾル生成アセンブリを前記第１の筐体上に配置する、請求項５～７のいずれか一項に記載のエアロゾル供給デバイス。
【請求項９】
前記第２の筐体が長手方向軸線を有し、前記当接部が前記協働面に対して半径方向に位置している、請求項８に記載のエアロゾル供給デバイス。
【請求項１０】
前記配置機構が、前記第１の筐体に対する前記第２の筐体の回転を制限する、請求項８又は９に記載のエアロゾル供給デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エアロゾル供給デバイス、並びに、エアロゾル供給デバイス及びエアロゾル生成材料を含む物品を備えるエアロゾル供給システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
紙巻タバコ、葉巻タバコ等の喫煙品は、使用時にタバコを燃焼させて、タバコ煙を生成する。燃焼なしに化合物を放出する製品の創出によって、これらタバコを燃焼させる物品の代替物を提供しようとする試みがなされている。このような製品の例は、材料を燃焼させずに加熱することによって化合物を放出する加熱デバイスである。この材料は、例えばタバコ又は他の非タバコ製品が考えられ、ニコチンを含んでいてもよいし、含んでいなくてもよい。
【発明の概要】
【０００３】
本開示の一態様によれば、第１の筐体と、エアロゾル生成アセンブリとを備えるエアロゾル供給デバイスが提供される。エアロゾル生成アセンブリは、第２の筐体と、エアロゾル生成材料を受容するように構成されたヒータアセンブリであって、変動磁場の侵入によって加熱可能であるサセプタを含むヒータアセンブリとを備える。第２の筐体はサセプタの周りに延び、エアロゾル生成アセンブリはまた、第２の筐体の周りに延びるインダクタコイルであって、変動磁場を生成するように構成されたインダクタコイルを備え、第２の筐体は、エアロゾル生成アセンブリを第１の筐体上に配置するように構成された配置構成体を備える。
【０００４】
これに対応して、第１の筐体は、エアロゾル生成アセンブリを第１の筐体上に配置するよう配置構成体と協働するように構成された協働構成体を備えてもよい。
【０００５】
配置構成体（及び協働構成体）は、第１の筐体に対するエアロゾル生成アセンブリの動き、例えば変位及び／又は回転を制限するように構成されてもよい。
【０００６】
第２の筐体はヒータアセンブリを囲むように構成されてもよい。
【０００７】
第２の筐体は、第１の筐体上にヒータアセンブリを配置するように構成されてもよい。
【０００８】
第２の筐体は、インダクタコイルを支持するように構成されたコイルサポートを備えてもよい。
【０００９】
配置構成体は、第２の筐体の一端の少なくとも近くに配置特徴部ないしは配置機構（ｌｏｃａｔｉｎｇｆｅａｔｕｒｅ）を備えてもよい。
【００１０】
エアロゾル供給デバイスは、ヒータアセンブリの一端にエンドサポートを備えてもよく、その場合、エンドサポートは第２の筐体に取り付けられる。
（【００１１】以降は省略されています）
