公開番号2025100395
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024210897
出願日2024-12-04
発明の名称音響イベントを決定するデバイスを含む文字盤、および同文字盤を含む腕時計
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人,個人,個人
主分類G04C 3/00 20060101AFI20250626BHJP(時計)
要約【課題】音響イベントを決定するデバイスを含む文字盤が設けられた腕時計を提供する。
【解決手段】音響イベントを決定する自律デバイスを含む腕時計1の文字盤2a,2bに関し、文字盤2a,2bは、可視面20aおよび隠れ面を含み、文字盤2a,2bは、2つの可視面20aおよび隠れ面間に延びる材料の薄い層の積層体によって形成され、薄い層はそれぞれが、自律デバイスに含まれる機能要素であり、腕時計1から発せられる少なくとも一つの音響波を受信する少なくとも一つの受信器要素23、音響イベントを報告するモジュール4、スタンドアロン電源ユニット、および報告モジュール4と少なくとも一つの音響波を受信する少なくとも一つの受信器要素23との動作を管理する制御ユニットのうちの一以上を含む。

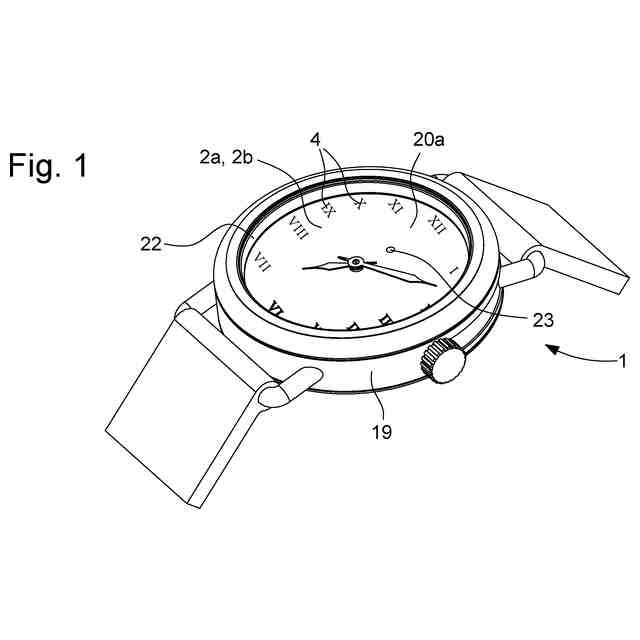

【選択図】図1
特許請求の範囲【請求項１】
音響イベントを決定する自律デバイス（３）を含む腕時計（１）の文字盤（２ａ，２ｂ）であって、かかる文字盤（２ａ，２ｂ）は、可視面（２０ａ）および隠れ面（２０ｂ）を含み、前記文字盤（２ａ，２ｂ）は、これら２つの面（２０ａ，２０ｂ）間に延びる材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）によって形成され、前記層（１０，１１，１２，１３，１４）はそれぞれが、前記デバイス３に含まれる機能要素である
・腕時計（１）から発せられる少なくとも一つの音響波を受信する少なくとも一つの受信器要素（２３）、
・前記音響イベントを報告するモジュール（４）、
・スタンドアロン電源ユニット（２１）、および
・前記報告モジュール（４）と少なくとも一つの音響波を受信する前記少なくとも一つの受信器要素（２３）との動作を管理する制御ユニット（７）のうちの一以上を含む、文字盤（２ａ，２ｂ）。
続きを表示（約 1,100 文字）【請求項２】
前記少なくとも一つの受信器要素（２３）は圧力マイクロフォンまたは圧力傾度マイクロフォンを含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項３】
前記音響イベントを報告するモジュールは、
・光信号（４）を生成可能な少なくとも一つの要素、
・振動信号を生成可能な少なくとも一つの要素、および／または
・音信号を生成可能な少なくとも一つの要素
を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項４】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記文字盤（２ａ，２ｂ）の前記可視面（２０ａ）が設けられた第１の層（１０）を含み、前記第１の層（１０）は、前記少なくとも一つの受信器要素（２３）および前記報告モジュール（４）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項５】
前記少なくとも一つの受信器要素（２３）は、この文字盤（２ａ，２ｂ）の前記隠れ面に形成されたキャビティに配置される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項６】
前記第１の層（１０）は、光放射、特に太陽放射が完全にまたは部分的に通過できるように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項７】
前記第１の層（１０）は、全体的または部分的に透明または半透明である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項８】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項９】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含み、前記第２の層（１１）は、前記光起電力モジュール（５）が印刷された基板を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項１０】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備えた第２の層（１１）を含み、前記光起電力モジュール（５）は、前記第２の層（１１）の有効エリアに配置され、前記エリアは、前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）の前記第１の層（１０）から発せられる光放射を受光するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、音響イベントを決定するデバイスを含む文字盤を備えた腕時計に関する。このデバイスは完全に自律的である。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
先行技術文献は、現在時刻を表示する時針および分針が、時計ムーブメントの機構の歯車列によって駆動される針付き電気機械式腕時計を記載する。この文脈において、腕時計への衝撃により、機構の動作が妨げられ得る。その結果、腕時計の内部時計が現在時刻の正確な表示をしても、時針および分針は腕時計に加えられた外乱の影響ゆえに、この現在時刻のゆがめられた表示を与える。したがって、時針および分針の位置を再同期させる必要があり得る。
【０００３】
この文脈において、先行技術の欠点を克服する解決策を見つける必要性が存在することが理解される。
【先行技術文献】
【特許文献】
【０００４】
欧州特許第２３３８２８７号明細書
【発明の概要】
【０００５】
本発明の目的は、音響イベントを決定するデバイスを含む文字盤が設けられた腕時計を提案することによって、これらの欠点を克服することであり、このデバイスは自律的であり、その効率は時間が経過しても一定である。
【０００６】
本発明の一態様は、音響イベントを決定する自律デバイスを含む腕時計文字盤に関し、このような文字盤は、可視面および隠れ面を含み、前記文字盤は、これら２つの面間に延びる薄い材料層の積層体によって形成され、前記層はそれぞれが、前記デバイスに含まれる以下の機能要素のうちの一以上を含む。
・腕時計から発せられる少なくとも一つの音響波を受信する少なくとも一つの受信器要素、
・音響イベントを報告するモジュール、
・スタンドアロン電源ユニット、および
・前記報告するモジュールおよび前記少なくとも一つの音響波を受信する前記少なくとも一つの受信器要素の動作を管理する制御ユニット。
【０００７】
他実施形態において、
・前記少なくとも一つの受信器要素は、圧力マイクロフォンまたは圧力傾度マイクロフォンを含み、
・音響イベントを報告するモジュールは、光信号を生成可能な少なくとも一つの要素を含み、
・音響イベントを報告するモジュールは、振動信号を生成可能な少なくとも一つの要素を含み、
・音響イベントを報告するモジュールは、音信号を生成可能な少なくとも一つの要素を含み、
・材料の薄い層の積層体は、文字盤の可視面が設けられた第１の層を含み、第１の層は、前記少なくとも一つの受信器要素および前記少なくとも一つの光源を含み、
・前記少なくとも一つの受信器要素は、この文字盤の隠れ面に形成されたキャビティに配置され、
・前記第１の層は、光放射が、特に太陽光放射が、完全にまたは部分的に通過できるように構成され、
・前記第１の層は、全体的にまたは部分的に透明または半透明であり、
・材料の薄い層の積層体は、スタンドアロン電源ユニットを構成する光起電力モジュールを含む第２の層を含み、
・第２の層は、光起電力モジュールが印刷された基板を含み、
・前記光起電力モジュールは、前記第２の層の有効エリアに配置され、前記エリアは、材料の薄い層の積層体の第１の層から発せられる光放射を受けるように構成され、
・積層体は、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器を備える第３の層を含み、
・第３の層は、電気エネルギー蓄積器が印刷された基板を含み、

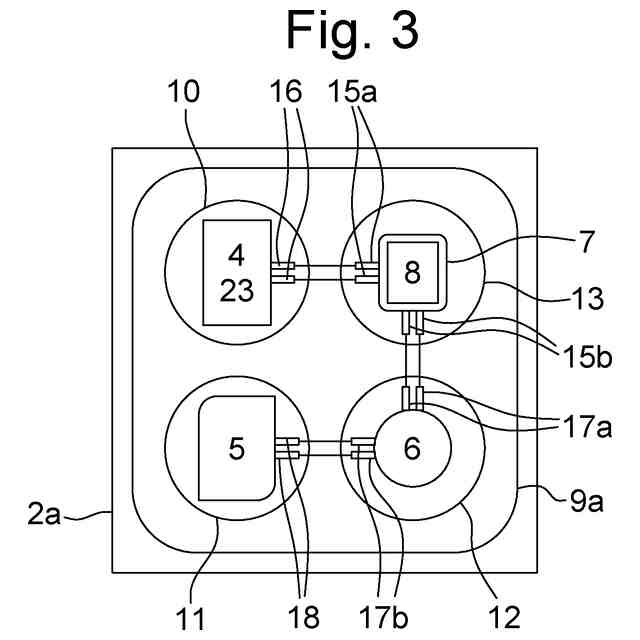

・積層体は、制御ユニットを含む文字盤の隠れ面を形成する第４の層を含み、

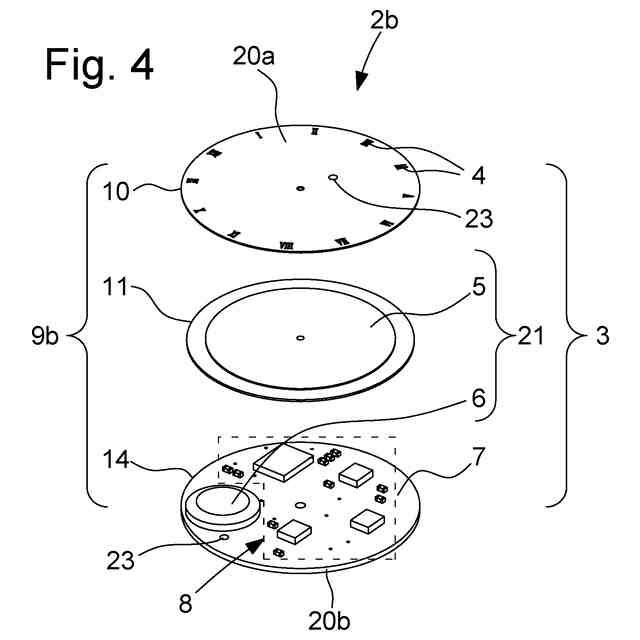

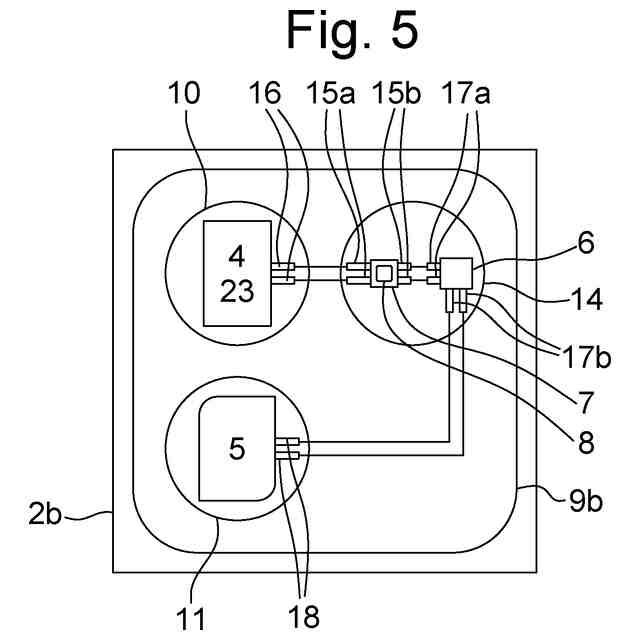

・積層体は、制御ユニットと、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器とを含む文字盤の隠れ面を備えた第３の層を含み、
・第１の層は、材料の薄い層の積層体における可撓性の他層と比べて剛性であり、
・前記可視面および隠れ面は平坦またはドーム状である。
【０００８】
本発明の他態様は、かかる文字盤を含む腕時計に関する。
【０００９】
有利には、腕時計は機械式、電子式、または電気機械式のムーブメントを含む。
【図面の簡単な説明】
【００１０】
本発明に係る腕時計の目的、利点および特徴が、図面によって示される少なくとも一つの非限定的な実施形態に基づいて与えられる以下の説明において明確になる。
（【００１１】以降は省略されています）
