公開番号2025100360
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2024197291
出願日2024-11-12
発明の名称腕時計磁気検出器
出願人ウーテーアー・エス・アー・マニファクチュール・オロロジェール・スイス
代理人個人,個人,個人
主分類G04B 19/06 20060101AFI20250626BHJP(時計)
要約【課題】磁気事象を決定するスタンドアロンデバイスを含む腕時計用の文字盤に関する。
【解決手段】かかる文字盤2aは、可視面20aおよび隠れ面を含み、文字盤は、これら2つの面間に延びる材料の薄い層の積層体によって形成され、前記層はそれぞれが、前記デバイスに含まれる機能要素である・少なくとも一つの磁気センサー23と、・磁気事象報告モジュール4と、・スタンドアロン電源ユニットと、・前記報告モジュールおよび前記少なくとも一つの磁気センサーの動作を管理する制御ユニットとのうちの一以上を含む。
【選択図】図1
特許請求の範囲【請求項１】
磁気事象を決定するスタンドアロンデバイス（３）を含む腕時計（１）用の文字盤（２ａ，２ｂ）であって、かかる文字盤（２ａ，２ｂ）は、可視面（２０ａ）および隠れ面（２０ｂ）を含み、前記文字盤（２ａ，２ｂ）は、これら２つの面（２０ａ，２０ｂ）間に延びる材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）によって形成され、前記層（１０，１１，１２，１３，１４）はそれぞれが、前記デバイス（３）に含まれる機能要素である
・少なくとも一つの磁気センサー（２３）と、
・磁気事象報告モジュール（４）と、
・スタンドアロン電源ユニット（２１）と、
・前記報告モジュール（４）および前記少なくとも一つの磁気センサー（２３）の動作を管理する制御ユニット（７）と
のうちの一以上を含む、文字盤（２ａ，２ｂ）。
続きを表示（約 1,100 文字）【請求項２】
前記少なくとも一つの磁気センサー（２３）は、ＲＥＥＤ磁気センサー、ホール効果センサーおよび／または磁気抵抗センサーを含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項３】
前記磁気事象報告モジュールは、
・光信号（４）を生成可能な少なくとも一つの要素、
・振動信号を生成可能な少なくとも一つの要素、および／または
・可聴信号を生成可能な少なくとも一つの要素
を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項４】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記文字盤（２ａ，２ｂ）の前記可視面（２０ａ）が設けられた第１の層（１０）を含み、前記第１の層（１０）は、前記少なくとも一つの磁気センサー（２３）および前記報告モジュール（４）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項５】
前記少なくとも一つの磁気センサ（２３）は、この文字盤（２ａ，２ｂ）の前記隠れ面に形成されたキャビティに配置される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項６】
前記第１の層（１０）は、全部または一部が、光放射、特に太陽光放射、が横切るように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項７】
前記第１の層（１０）は、全部または一部が透明または半透明である、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項８】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備える第２の層（１１）を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項９】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備える第２の層（１１）を含み、前記第２の層（１１）は、前記光起電力モジュール（５）が印刷された基板を含む、請求項１に記載の文字盤（２ａ，２ｂ）。
【請求項１０】
前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）は、前記スタンドアロン電源ユニット（２１）を構成する光起電力モジュール（５）を備える第２の層（１１）を含み、前記光起電力モジュール（５）は、前記第２の層（１１）の有効エリアに配置され、前記エリアは、前記材料の薄い層（１０，１１，１２，１３，１４）の積層体（９ａ，９ｂ）の前記第１の層（１０）から発せられる光放射を受光するように構成される、請求項１に記載の文字盤（２ａ，２ｂ）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、磁気事象を決定するための完全にスタンドアロンなデバイスを含む文字盤を備える腕時計に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
先行技術において、現在時刻を表示する時針および分針が、時計ムーブメント機構のトレインによって駆動される針付き電気機械式腕時計が知られている。このような状況では、腕時計の環境に磁場が存在するので、機械の作動が妨げられることが起こり得る。その結果、腕時計の内部時計が現在時刻の正確な表示をしても、時針および分針は腕時計に加えられた外乱の影響を受けて、この現在時刻のゆがめられた表示を与える。したがって、時針および分針の位置を再同期させる必要があり得る。
【０００３】
この文脈において、先行技術の欠点を有しない解決策を見つける必要性が存在することが理解されるべきである。
【発明の概要】
【０００４】
本発明は、これらの欠点を、磁気事象を決定するための、スタンドアロンでありかつ経時的に一定のままの有効性を有するデバイスを含む文字盤を備えた腕時計を提供することによって克服することを目的とする。
【０００５】
本発明の一態様は、磁気事象を決定するスタンドアロンデバイスを含む腕時計文字盤に関し、かかる文字盤は、可視面および隠れ面を含み、前記文字盤は、これら２つの面の間に延びる材料の薄い層の積層によって形成され、前記層はそれぞれが、前記デバイスに含まれる複数の機能要素のうちの一以上を含む。複数の機能要素は、
・少なくとも一つの磁気センサー、
・磁気事象報告モジュール、
・スタンドアロン電源ユニット、および
・前記報告モジュールおよび前記少なくとも一つの磁気センサーの動作を管理する制御ユニットである。
【０００６】
他実施形態において、
・前記少なくとも一つの磁気センサーは、ＲＥＥＤ磁気センサー、ホール効果センサーおよび／または磁気抵抗センサーを含み、
・磁気事象を報告するモジュールは、光信号を生成可能な少なくとも一つの要素を含み、
・磁気事象を報告するモジュールは、振動信号を生成可能な少なくとも一つの要素を含み、
・磁気事象を報告するモジュールは、可聴信号を生成可能な少なくとも一つの要素を含み、
・薄い層の積層体は、前記文字盤の可視面が設けられた第１の層を含み、第１の層は、前記少なくとも一つの磁気センサーおよび前記報告モジュールを含み、
・前記少なくとも一つの磁気センサーは、この文字盤の隠れ面に形成されたキャビティに配置され、
・前記第１の層は、全部または一部が光放射、特に太陽光放射、によって横切られるように構成され、
・前記第１の層は、全体または一部が透明または半透明であり、
・材料の薄い層の積層体は、スタンドアロン電源ユニットを構成する光起電力モジュールを含む第２の層を含み、
・第２の層は、光起電力モジュールが印刷された基板を含み、
・前記光起電力モジュールは、前記第２の層の有効エリアに配置され、前記エリアは、材料の薄い層の積層体の第１の層から発せられる光放射を受けるように構成され、
・積層体は、スタンドアロン電源ユニットを構成する電気エネルギー蓄積器を含む第３の層を含み、
・第３の層は、電気エネルギー蓄積器が印刷された基板を含み、
・積層体は、制御ユニットを含む文字盤の隠れ面を形成する第４の層を含み、
・積層体は、制御ユニットとスタンドアロン電源ユニットを構成する電気エネルギー蓄積器とを含む文字盤の隠れ面を含む第３の層を含み、
・第１の層は、材料の薄い層の積層体に含まれる軟性の他層と比べて剛性であり、
・前記可視面および隠れ面は平坦またはドーム状である。
【０００７】
本発明の他態様は、かかる文字盤を含む腕時計に関する。
【０００８】
有利には、腕時計は機械式、電子式、または電気機械式のムーブメントを含む。
【図面の簡単な説明】
【０００９】
本発明に係る腕時計の目的、利点および特徴が、以下の説明において、図面によって例示される少なくとも一つの非限定的な実施形態に基づいて明らかになる。
【００１０】

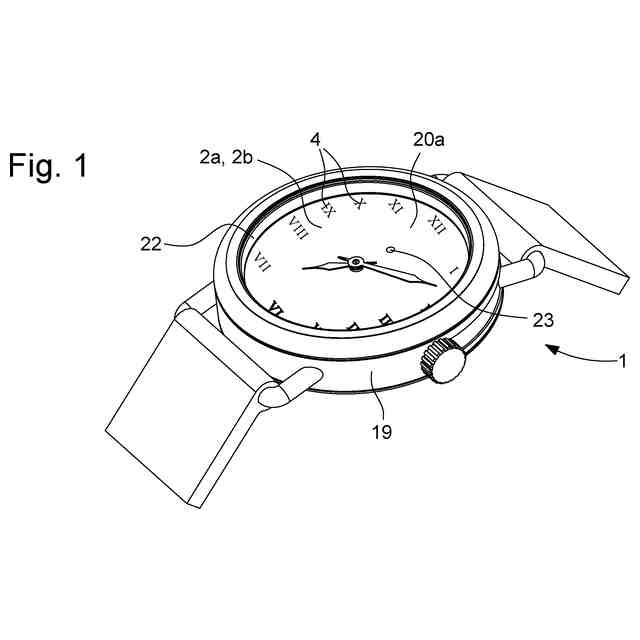

本発明の実施形態に係る、腕時計にスタンドアロン方式で含まれる磁気事象を決定するデバイスが設けられた文字盤を含む腕時計の斜視図を示す。
本発明の第１の実施形態に係る、４つの重ね合わされた層の積層体によって形成された文字盤の第１の変形例の分解図を示し、前記層はそれぞれが、磁気事象を決定するデバイスの一以上の構成要素を含む。
本発明の第１の実施形態に係る、磁気事象を決定するデバイスが設けられた文字盤のこの第１の変形例の概略図を示す。
本発明の第２の実施形態に係る、３つの重ね合わされた層の積層体によって形成された文字盤の第２の変形例の分解図を示し、前記層はそれぞれが、磁気事象を決定するデバイスの一以上の構成要素を含む。

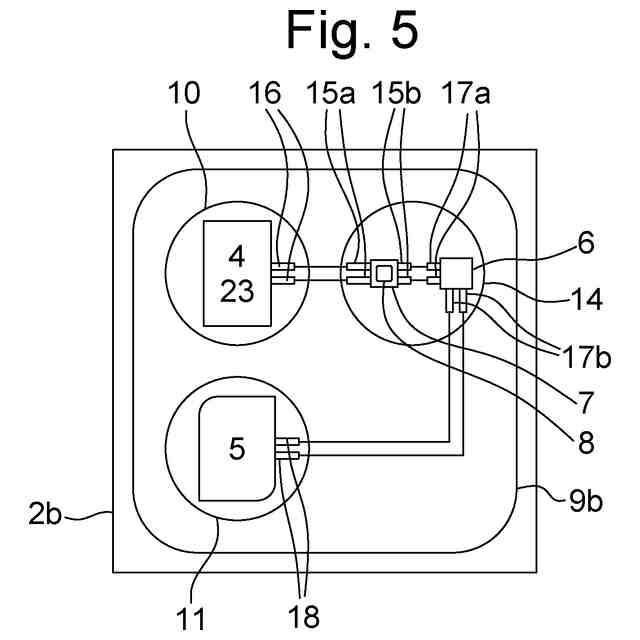

本発明の第２の実施形態に係る、磁気事象を決定するデバイスが設けられた文字盤のこの第２の変形例の概略図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
