公開番号2025099516
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216222
出願日2023-12-21
発明の名称乗用草刈機
出願人井関農機株式会社
代理人弁理士法人藤本パートナーズ
主分類A01D 34/64 20060101AFI20250626BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】草刈作業を伴わない移動走行において、草刈装置の故障を防止し、また、安全性を向上できる乗用草刈機を提供する。
【解決手段】走行機体2と、草刈装置6と、昇降用油圧シリンダ78と、走行機体2の走行及び速度を検知する走行検知部材と、草刈装置6の高さ位置を検出する高さ位置検出手段と、草刈装置6の駆動を操作するための駆動操作スイッチ8aと、昇降用油圧シリンダ78の伸縮を制御する制御部90とを備え、制御部90は、走行検知部材の検知情報及び高さ位置検出手段の検出情報を取得し、草刈装置6の駆動が停止した状態で、草刈装置6の高さ位置が所定の設定位置より下にあり、かつ、走行機体2が所定時間走行すると、草刈装置6を自動で上昇させるよう構成され、また、草刈装置6の高さ位置が所定の設定位置より上のとき、駆動操作スイッチ8aが操作されると、草刈装置6を下降させるよう構成された。

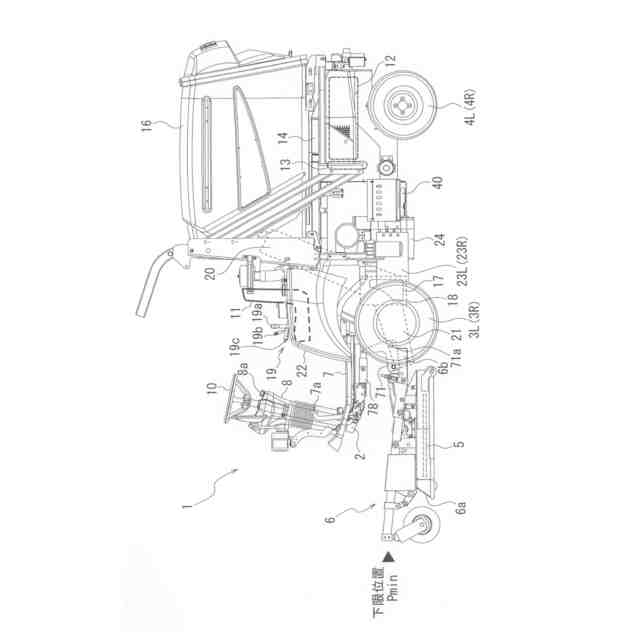

【選択図】図1
特許請求の範囲【請求項１】

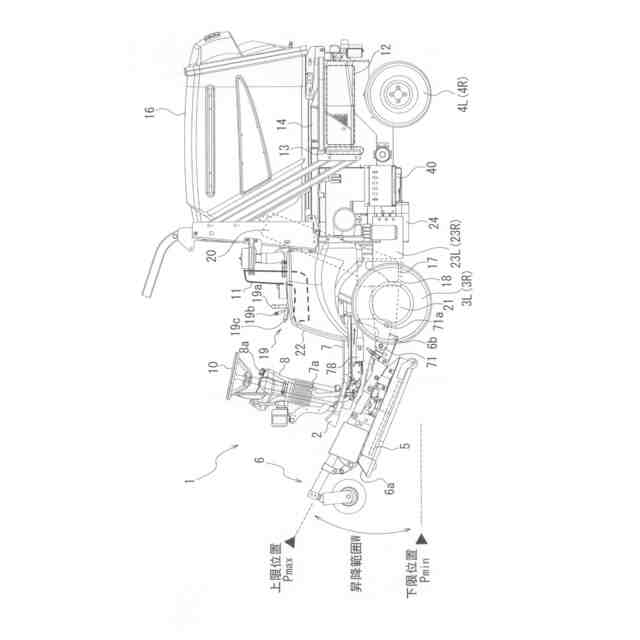

走行輪を備えて走行可能に構成された走行機体と、
前記走行機体の前部に位置する草刈装置と、
伸縮により前記草刈機装置を昇降する昇降用油圧シリンダと、
前記走行機体の走行及び速度を検知する走行検知部材と、

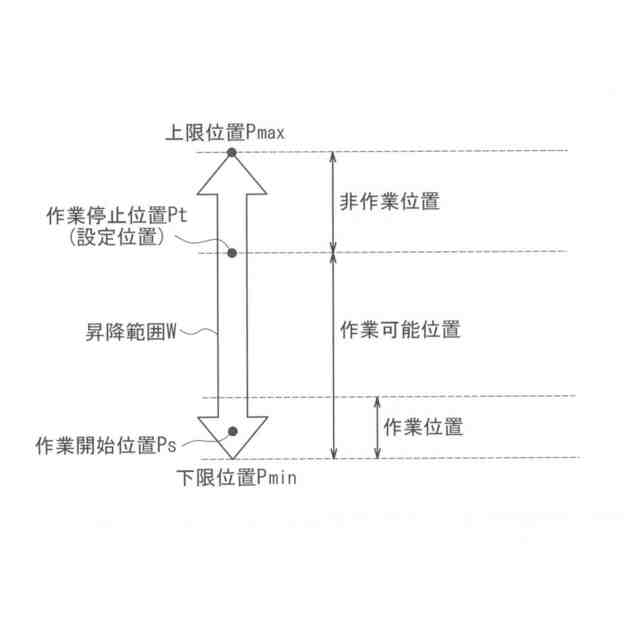

前記草刈装置の高さ位置を検出する高さ位置検出手段と、
前記草刈装置の駆動を操作するための駆動操作スイッチと、

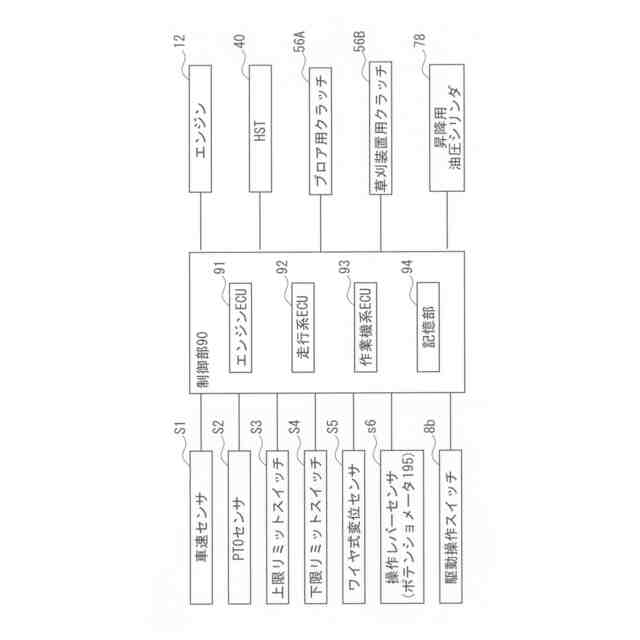

前記昇降用油圧シリンダの伸縮を制御する制御部とを備え、

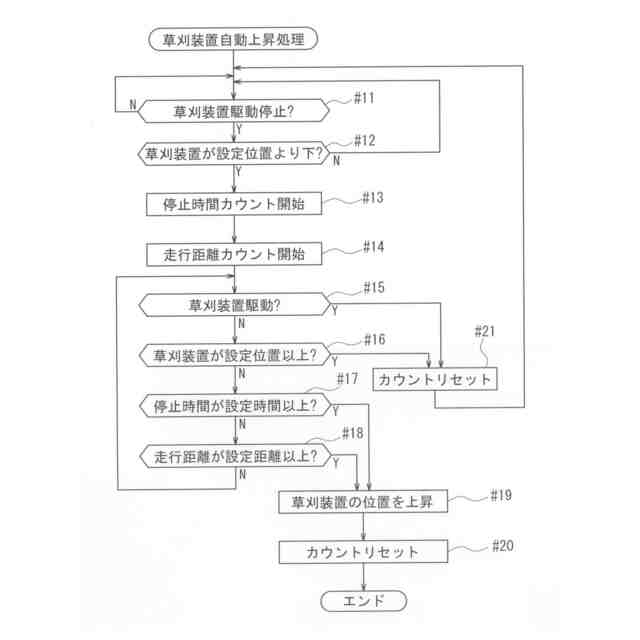

前記制御部は、前記走行検知部材の検知情報及び高さ位置検出手段の検出情報を取得し、前記草刈装置の駆動が停止した状態で、前記草刈装置の高さ位置が所定の設定位置より下にあり、かつ、前記走行機体が所定時間走行すると、前記昇降用油圧シリンダを制御して、前記草刈装置を自動で上昇させるよう構成され、また、前記草刈装置の高さ位置が所定の設定位置より上のとき、前記駆動操作スイッチが操作されると、前記昇降用油圧シリンダを制御して、前記草刈装置を下降させるよう構成されたことを特徴とする乗用草刈機。
続きを表示（約 390 文字）【請求項２】

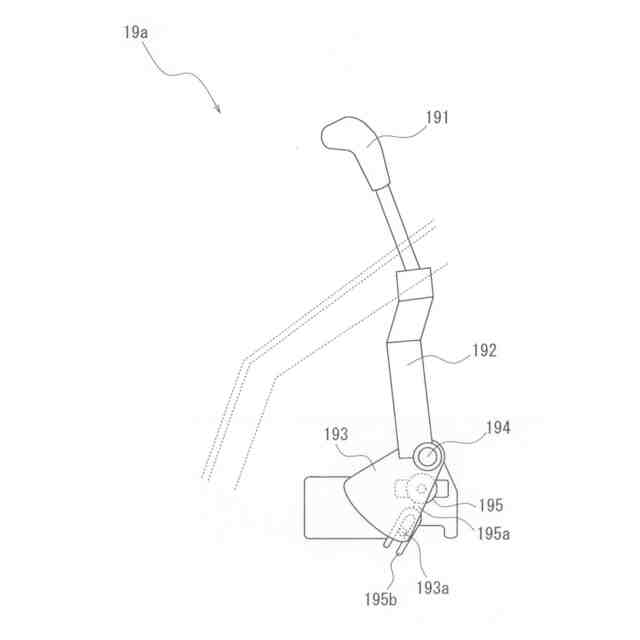

前記草刈装置の昇降を操作するための昇降操作レバーを備え、
前記制御部は、前記昇降操作レバーが上操作位置に操作されている場合、前記駆動操作スイッチの操作による前記草刈装置の下降を規制することを特徴とする請求項１に記載の乗用草刈機。
【請求項３】

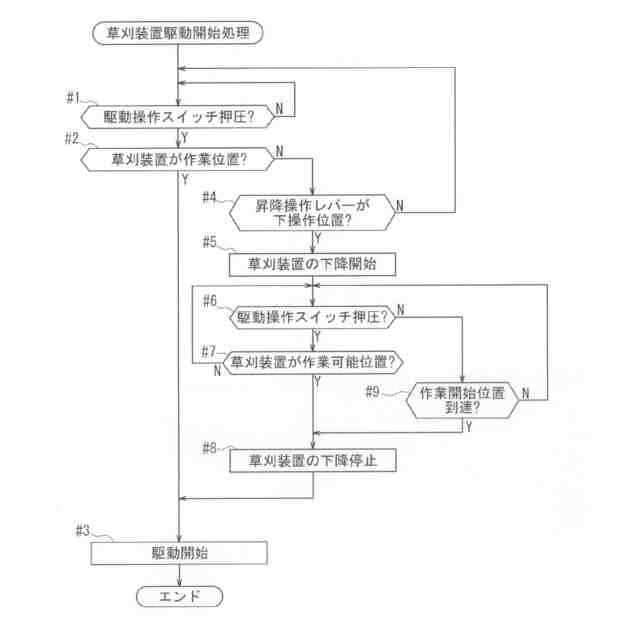

前記制御部は、前記駆動操作スイッチの操作による前記草刈装置の下降を開始させた後、前記駆動操作スイッチが再度操作されると、前記草刈装置の下降を停止して、駆動を開始させることを特徴とする請求項１または請求項２に記載の乗用草刈機。
【請求項４】
前記制御部は、前記駆動操作スイッチの操作による前記草刈装置の下降を開始させた後、
前記草刈装置が作業開始位置に到達すると、草刈装置の下降を停止し、駆動を開始させることを特徴とする請求項１または請求項２に記載の乗用草刈機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、草刈作業を行う乗用草刈機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、この種の乗用草刈機として、例えば、特許文献１や特許文献２に記載のものが知られている。この従来の乗用草刈機は、（走行）機体の前部に草刈装置を備えている（所謂、フロントモーア）。また、草刈装置は、油圧シリンダの伸縮によって、昇降可能に構成されており、これにより、草刈作業を行う作業位置と、作業位置から上方へと退避させた非作業位置とを切り替え可能になっている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－３２８８２２号公報
特開２００７－２６７６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の乗用草刈機は、草刈作業を伴わない移動走行時は、草刈装置を非作業位置に退避させることが望ましいが、作業者が、作業後に操作を失念し、作業位置のまま走行してしまうおそれがあった。その結果、草刈装置が、障害物や段差に接触して故障（ブレードの損傷やモアデッキの破損等）を招く要因となっている。また、移動走行時、草刈装置が非作業位置にあるときに誤って駆動すると、ブレードが外部と接触する可能性があるため、安全上も改善の余地が存在するものであった。
【０００５】
本発明は、上記に鑑みてなされたものであって、草刈作業を伴わない移動走行において、草刈装置の故障を防止し、また、安全性を向上できる乗用草刈機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、第１の発明は、
走行輪を備えて走行可能に構成された走行機体と、
前記走行機体の前部に位置する草刈装置と、
伸縮により前記草刈機装置を昇降する昇降用油圧シリンダと、
前記走行機体の走行及び速度を検知する走行検知部材と、
前記草刈装置の高さ位置を検出する高さ位置検出手段と、
前記草刈装置の駆動を操作するための駆動操作スイッチと、
前記昇降用油圧シリンダの伸縮を制御する制御部とを備え、
前記制御部は、前記走行検知部材の検知情報及び高さ位置検出手段の検出情報を取得し、前記草刈装置の駆動が停止した状態で、前記草刈装置の高さ位置が所定の設定位置より下にあり、かつ、前記走行機体が所定時間走行すると、前記昇降用油圧シリンダを制御して、前記草刈装置を自動で上昇させるよう構成され、また、前記草刈装置の高さ位置が所定の設定位置より上のとき、前記駆動操作スイッチが操作されると、前記昇降用油圧シリンダを制御して、前記草刈装置を下降させるよう構成されたことを特徴とする乗用草刈機を提供する。
【０００７】
上記第１の発明によれば、草刈装置の駆動が停止した状態で、草刈装置の高さ位置が所定の設定位置より下にあり、かつ、走行機体が所定時間走行すると、昇降用油圧シリンダを制御して、草刈装置を自動で上昇させるよう構成されたことで、移動走行時、草刈装置が、障害物や段差に接触して故障することを防止できる。加えて、作業者が、作業終了時に、都度草刈装置を上昇させる操作を行う手間が省かれるため、利便性を大幅に向上できる。さらに、草刈装置の高さ位置が所定の設定位置より上のとき、駆動操作スイッチが操作されると、昇降用油圧シリンダを制御して、（草刈装置を駆動せず）草刈装置を下降させるよう構成されたことで、移動走行時、草刈装置が非作業位置（上がった状態）にあるときに誤って駆動することを防止し、これにより、カッタ―のブレードが外部と接触する事態を防止できる。その結果、安全上を向上できる。
【０００８】
第２の発明は、上記第１の発明の構成に加え、
前記草刈装置の昇降を操作するための昇降操作レバーを備え、
前記制御部は、前記昇降操作レバーが上操作位置に操作されている場合、前記駆動操作スイッチの操作による前記草刈装置の下降を規制することを特徴とする。
【０００９】
上記第２の発明によれば、上記第１の発明の効果に加え、
昇降操作レバーの操作位置に反して、草刈装置が下降してしまう事態を防止し、作業者の（昇降操作レバーによる）操作意図を反映した昇降動作を行うことで、作業者の意図せぬ動作を防止して安全性を向上できる。
【００１０】
第３の発明は、上記第１または上記第２の発明の構成に加え、
前記制御部は、前記駆動操作スイッチの操作による前記草刈装置の下降を開始させた後、前記駆動操作スイッチが再度操作されると、前記草刈装置の下降を停止して、駆動を開始させることを特徴とする。
（【００１１】以降は省略されています）
