発明の名称シート処理装置
出願人キヤノンファインテックニスカ株式会社
代理人
主分類B65H 45/16 20060101AFI20250625BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】三つ折り処理を行ったシートの仕分けやパンチや綴じといった後処理を行うことが可能なシート処理装置、及びシート折り装置を提供する。
【解決手段】シートを下流に接続された装置で搬送可能な長さとなるように2箇所の折り位置の1箇所を折り目を付けた後に水平状態に戻すことで、下流に接続された装置へ搬送することができるため、下流に接続された装置でのシートの仕分けやパンチや綴じといった後処理を行うことが可能になる。
【選択図】図11

特許請求の範囲【請求項１】
画像形成装置から排出されたシートの２箇所の折り位置を折って三つ折り状態とする三つ折り手段１と、
前記シートの２箇所の折り位置の１箇所を折り目のみ付けた状態とすることで下流に接続された装置に搬送可能な長さとする三つ折り手段２と、
前記三つ折り手段１により折られた前記シートを積載する三つ折りシート積載トレイと、
前記三つ折り手段２により折られた前記シートを積載するシート積載トレイと、
を備え、
前記三つ折り手段２により折られた前記シートを前記三つ折り手段１により折られた前記シートとは異なる排出先へ排出することを特徴とする
シート処理装置。
続きを表示（約 580 文字）【請求項２】
前記画像形成装置に操作表示パネルを
を備え、
前記操作表示パネルで設定された三つ折りシートの後処理内容により三つ折りシートの折り手段を切り替え可能とすることを特徴とする
請求項１記載のシート処理装置。
【請求項３】
前記三つ折り手段２により折られた前記シートにパンチ処理を施すパンチ部と、
を備え、
前記三つ折り手段２により折られた前記シートに１枚毎にパンチ処理を行うことを特徴とする
請求項１記載のシート処理装置。
【請求項４】
前記三つ折り手段２により折られた前記シートを順次受け入れて集積する処理トレイと、
前記処理トレイに集積された前記シートを手前側または奥側に移動させる整合手段と、
を備え、
前記三つ折り手段２により折られた前記シートの前記シート積載トレイ上の排出位置をシート毎に異ならせることを特徴とする
請求項１記載のシート処理装置。
【請求項５】
前記処理トレイに集積された前記シート束に綴じ処理を施す綴じ手段と、
を備え、
前記三つ折り手段２により折られた前記シート束に綴じ処理を行い前記シート積載トレイに積載することを特徴とする
請求項４記載のシート処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シートに後処理を行い積載トレイへ搬送するシート処理装置、及びシートに折り処理を行うシート折り装置、及び画像形成システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、画像形成装置から排出されたシートはそのままでは封筒に封函できないという課題があった。近年、画像形成装置から排出されたシートを封筒に封函できるよう三つ折り処理を行う技術が提案されている。（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－５８９０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来技術では、三つ折り処理を行ったシートはシート折り装置の積載トレイに積載されるため、シートの仕分けやパンチや綴じなどの後処理を行うことができなかった。本発明は、このような従来の技術に存在する課題に鑑みてなされたものであり、三つ折り処理を行ったシートを下流に接続された装置に搬送することで、三つ折り処理を行ったシートの仕分けやパンチや綴じといった後処理を行うことが可能なシート処理装置、及びシート折り装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本発明のシート処理装置は、シートへの三つ折り処理において、下流に接続された装置で搬送可能な長さとなるように２箇所の折り位置の１箇所を、折り目を付けた後に水平状態に戻すことで、三つ折りシートの下流に接続された装置への搬送を可能とし、下流に接続されたシート処理装置でシートの仕分けやパンチや綴じ処理を行うことを特徴としている。
【発明の効果】
【０００６】
本発明によれば、三つ折り処理を行ったシートに仕分けやパンチや綴じを行うことが可能になる。
【図面の簡単な説明】
【０００７】

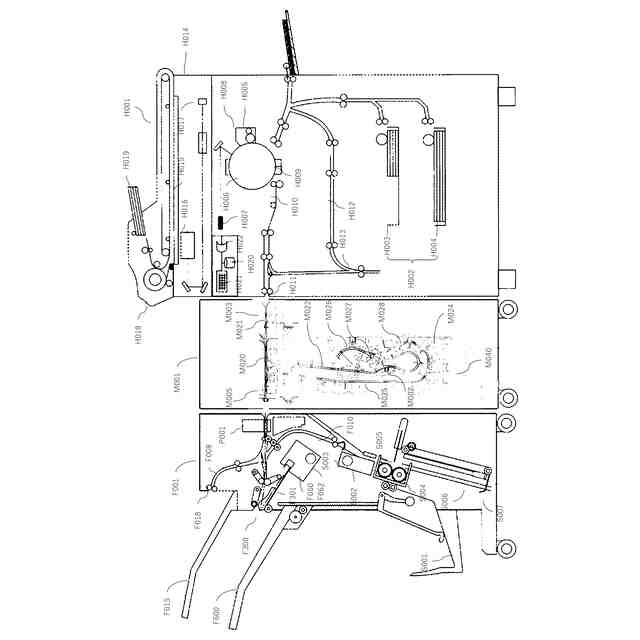

本発明に係わる画像形成装置とシート処理装置およびシート折り装置を組み合わせた全体構成を示した説明図。

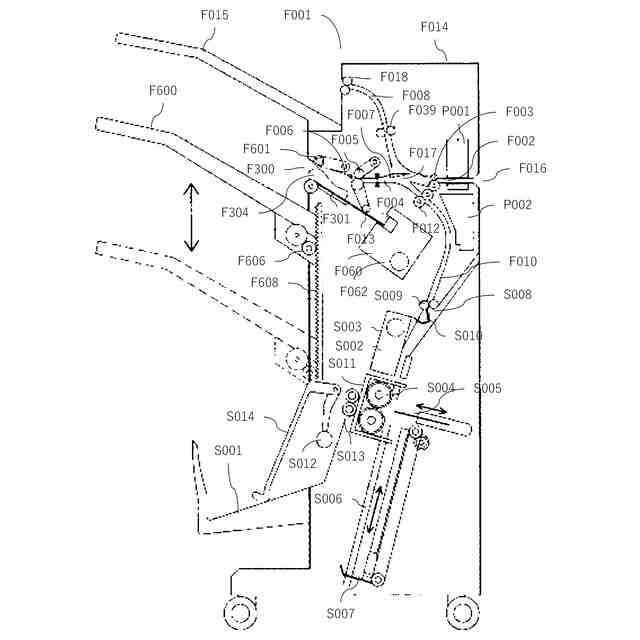

本発明に係わるシート処理装置の全体説明図。

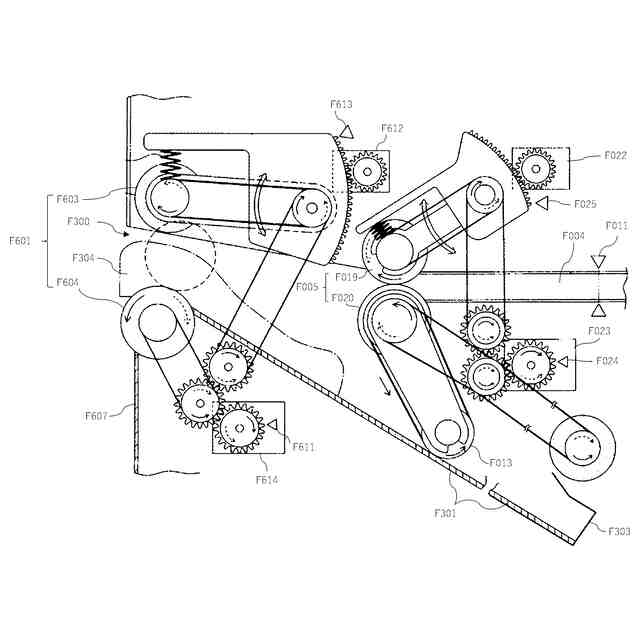

シート処理装置の処理トレイ周辺の拡大側面説明図。
搬送ローラ、分岐経路搬送ローラ及び排出ローラの駆動説明図。

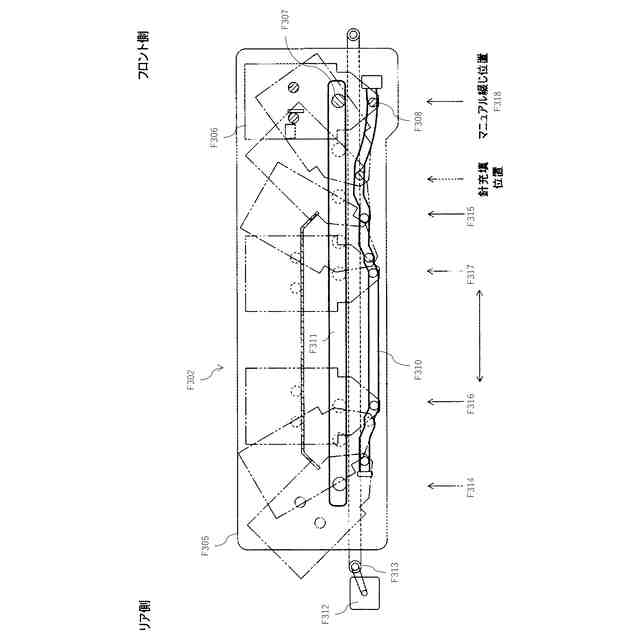

図３の処理トレイのシート後端ストッパ側に設けられたステープル綴じユニットのシート幅方向への移動構成の説明図。

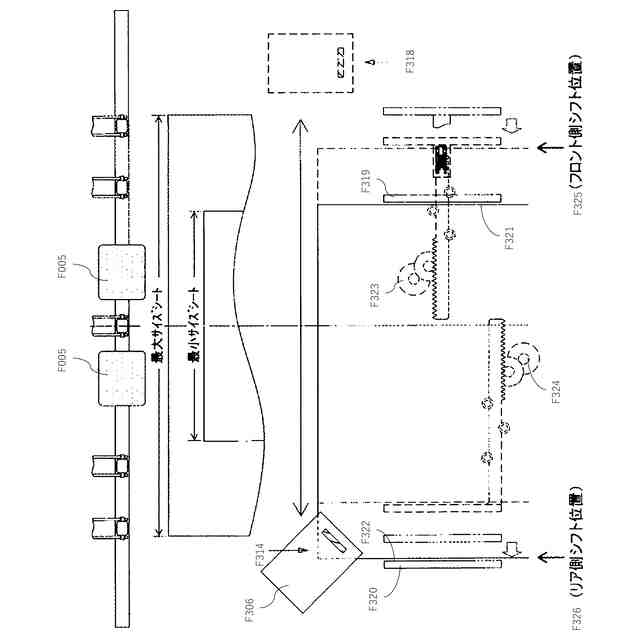

図３の処理トレイに設けられてシート幅方向に移動する整合板の移動構成の説明図。

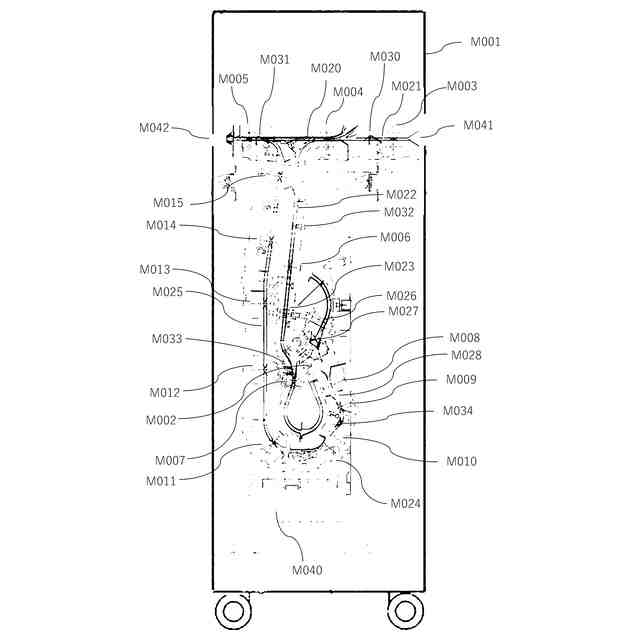

本発明に係わるシート折り装置の拡大側面説明図。
画像形成装置から排出されたシートの搬送先を切り替える場合の駆動説明図で（ａ）はシートをシート折り装置へ搬送する場合の説明図で（ｂ）はシートを下流装置へスルー搬送する場合の説明図。
三つ折りシートをシート折り装置の積載トレイへ排出する場合の駆動説明図で、（ａ）はシートをシート折り装置へ搬送した状態、（ｂ）は第一の折り位置を折っている状態、（ｃ）は第一の折り位置の折り処理が終了した状態、（ｄ）は第二の折り位置を折っている状態、（ｅ）は三つ折りシートをシート折り装置の積載トレイへ搬送している状態、（ｆ）は三つ折りシートをシート折り装置の積載トレイへ積載した状態、（ｇ）は三つ折りシートの２箇所の折り位置を折った状態を示す。
三つ折りシートを下流装置へ搬送する場合のシート折り装置の駆動説明図で、（ａ）はシートをシート折り装置へ搬送した状態、（ｂ）は第二の折り位置を折っている状態、（ｃ）は第二の折り位置を戻している状態、（ｄ）は第一の折り位置を折っている状態、（ｅ）は三つ折りシートを折りローラから搬送パスへ搬送している状態、（ｆ）は三つ折りシートを後続装置へ向けて搬送している状態、（ｇ）は三つ折りシートをシート処理装置へ搬送するときの向きを示す図。
三つ折りシートを下流装置で搬送して積載する場合の駆動説明図で、（ａ）は三つ折りシートをシート折り装置からシート処理装置へ搬送している状態、（ｂ）は三つ折りシートをシート処理装置の積載トレイへ積載した状態、（ｃ）は三つ折りシートの搬送方向長さと装置のローラ間距離の関係を示す図。
三つ折りシートへ後処理を行う場合と行わない場合で三つ折りシートの排出先を切り替えるフローチャート。
本発明に関わるブロック図。
【発明を実施するための形態】
【０００８】
以下の発明を実施するための形態について、図面を利用しながら説明する。図１は本発明に係わる画像形成装置Ｈ００１とシート処理装置Ｆ００１とシート折り装置Ｍ００１を備えた画像形成システムを示す全体構成図であり、図２はシート処理装置Ｆ００１の詳細構成の説明図、図７はシート折り装置Ｍ００１の詳細構成の説明図である。
【０００９】
［画像形成システム］
図１に示す画像形成システムは、画像形成装置Ｈ００１とシート折り装置Ｍ００１とシート処理装置Ｆ００１とから構成されている。そして画像形成装置Ｈ００１の本体排出口Ｈ０１１にシート折り装置Ｍ００１の折り部搬入口Ｍ０４１（図７に図示）が連結され、さらにシート折り装置Ｍ００１の折り部排出口Ｍ０４２（図７に図示）にシート処理装置Ｆ００１の搬入口Ｆ０１６が連結され、画像形成装置Ｈ００１で画像形成されたシートをシート折り装置Ｍ００１およびシート処理装置Ｆ００１で所定の後処理を施してスタックトレイＦ６００またはサドルトレイＳ００１に収納するように構成されている。また、スタックトレイＦ６００の上方には綴じ処理を行わず直接シート収納するエスケープトレイＦ０１５が配設されている。
【００１０】
［画像形成装置］
画像形成装置Ｈ００１について図１に従って説明する。この画像形成装置Ｈ００１は、給紙部Ｈ００２からシートを画像形成部Ｈ００５に送り、画像形成部Ｈ００５でシートに画像形成した後、本体排出口Ｈ０１１から排出するように構成されている。給紙部Ｈ００２は複数サイズのシートが給紙カセットＨ００３、Ｈ００４に収納してあり、指定されたシートを１枚ずつ分離して画像形成部Ｈ００５に給送する。
