公開番号2025097769
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214151
出願日2023-12-19
発明の名称ヒンジ装置並びにこのヒンジ装置を用いた電子機器
出願人株式会社ナチュラレーザ・ワン
代理人個人
主分類F16C 11/04 20060101AFI20250624BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】電子機器の開閉操作を安定化させる。
【解決手段】電子機器のヒンジ装置であって、一対の第1筐体と第2筐体の幅方向の両側部に達するセンターブロックと、このセンターブロックに回転可能に取り付けたところの同期回転機構とそれぞれに回転制御機構を備えた一対の第1回転シャフト及び第2回転シャフトと、前記第1回転シャフトと前記第2回転シャフトに各々共に回転可能に取り付けた一対のスライド部材と、この各スライド部材をスライド可能に保持する一対の保持部材と、この各保持部材に対し前記各第1筐体と第2筐体の開成方向へスライド可能に取り付けられたところの前記各第1筐体と第2筐体に取り付けられる一対のブラケットと、これらの一対のブラケットをそれぞれ開成方向へスライド付勢させる付勢部材と、前記センターブロックの両端部に設けられたところの前記各保持部材の開閉動作をガイドする一対のガイドユニット、とを有する。
【選択図】図10
特許請求の範囲【請求項１】

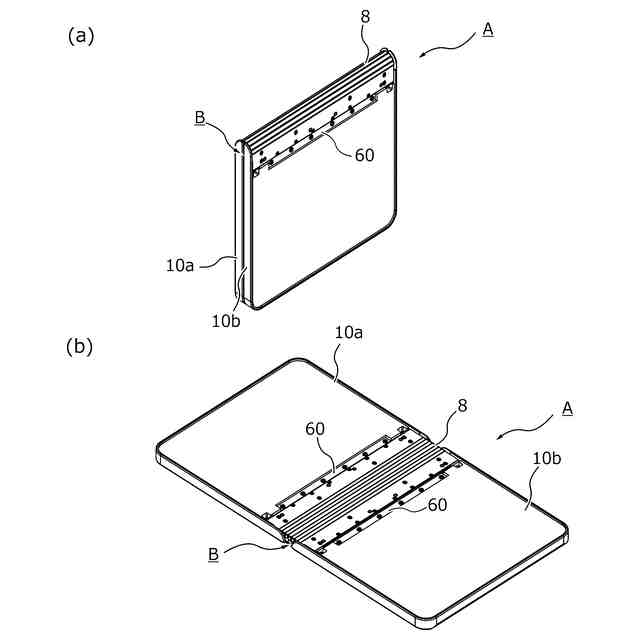

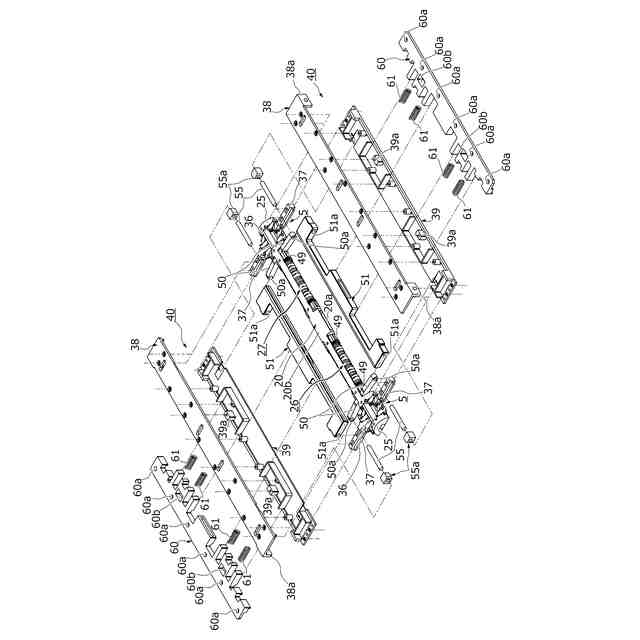

一対の第１筐体と第２筐体に跨ってフレキシブルディスプレイシートを取り付け、前記一対の第１筐体と第２筐体を山折り式で開閉する電子機器のヒンジ装置であって、前記一対の第１筐体と第２筐体の幅方向の両側部に達するセンターブロックと、このセンターブロックに回転可能に取り付けたところの同期回転機構とそれぞれに回転制御機構を備えた一対の第１回転シャフト及び第２回転シャフトと、前記第１回転シャフトと前記第２回転シャフトに各々共に回転可能に取り付けた一対のスライド部材と、この各スライド部材をスライド可能に保持する一対の保持部材と、この各保持部材に対し前記各第１筐体と第２筐体の開成方向へスライド可能に取り付けられたところの前記各第１筐体と第２筐体に取り付けられる一対のブラケットと、これらの一対のブラケットをそれぞれ開成方向へスライド付勢させる付勢部材と、前記センターブロックの両端部に設けられたところの前記各保持部材の開閉動作をガイドする一対のガイドユニット、とを有することを特徴とする、ヒンジ装置。
続きを表示（約 630 文字）【請求項２】

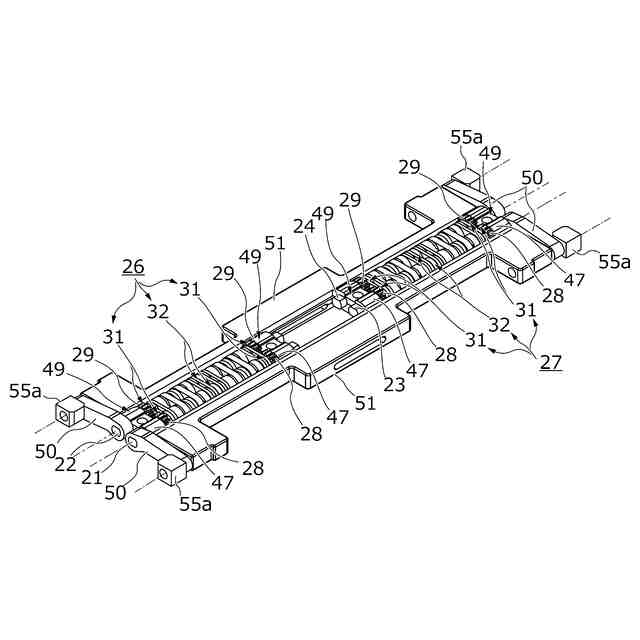

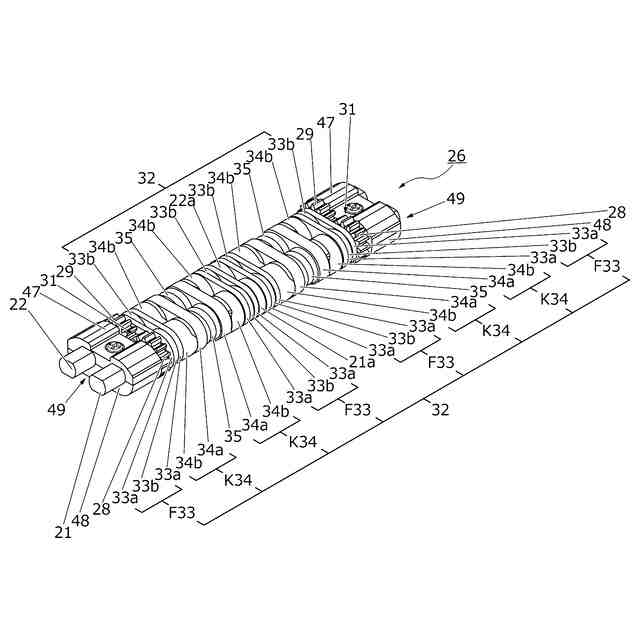

前記第１回転シャフトと前記第２回転シャフトが、同期回転機構と回転制御機構を備え、互いに軸心を共通にさせて一対設けられ、前記一対のスライド部材はその両端部をそれぞれの第１回転シャフトと第２回転シャフトに連結されていることを特徴とする、請求項１に記載のヒンジ装置。
【請求項３】

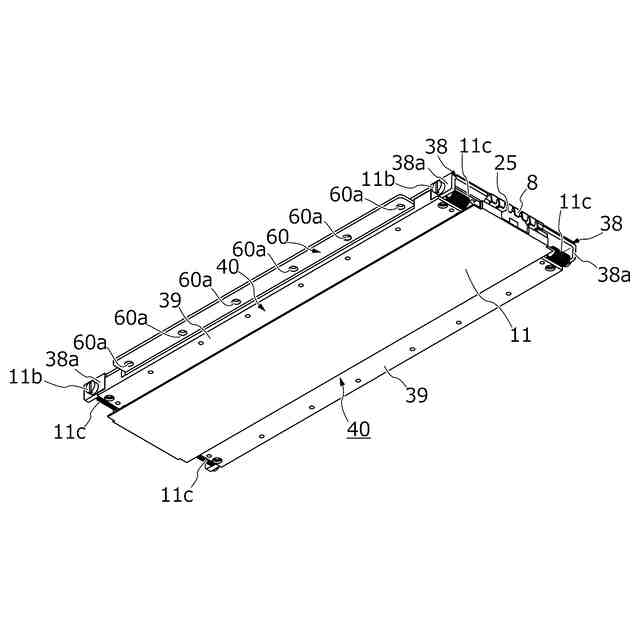

前記各保持部材が互いに重ね合わされた各一対のサイドプレートとバックプレートとで構成され、前記各スライド部材と前記各ブラケットをスライド可能に保持していることを特徴とする、請求項１に記載のヒンジ装置。
【請求項４】
前記ガイドユニットは、前記センターブロックの両端部に設けたガイドユニット取付部に取り付けられる連結部材を介して取り付けられたガイドベースと、このガイドベースと前記ガイドユニット取付部との間に設けられた一対ずつのアウターガイドブロックと、この一対ずつのアウターガイドブロックの内側に隣接して設けた一対ずつのインナーガイドブロックと、前記各インナーガイドブロックの間に位置して設けられたリンクアームとで構成したことを特徴とする、請求項１に記載のヒンジ装置。
【請求項５】

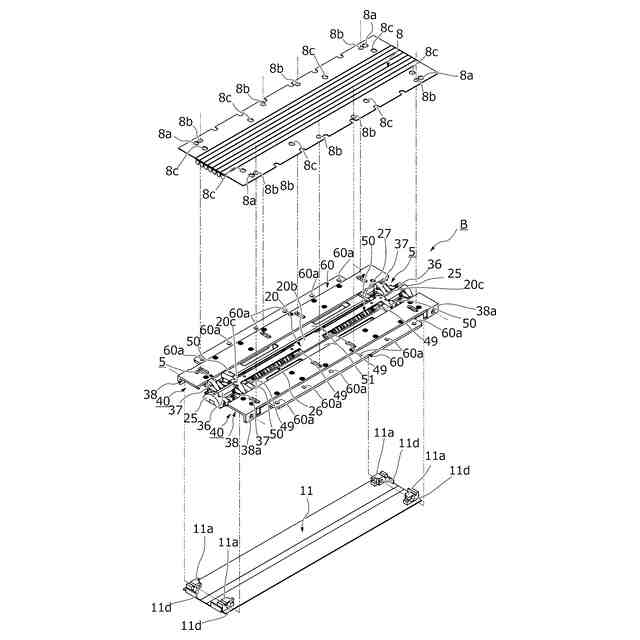

前記ヒンジ装置は、その外側と内側を覆う外カバーと内カバーを有することを特徴とする、請求項１に記載のヒンジ装置。
【請求項６】
請求項１乃至５のいずれか１項に各記載のヒンジ装置を用いたことを特徴とする、電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子機器、電子手帳、ＰＤＡ、ネットブック、更にはノートパソコンなどの各種の電子機器に用いて好適なヒンジ装置並びにこのヒンジ装置を用いた電子機器に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
近年、折り畳み可能な一対の第１筐体と第２筐体に跨って１枚の有機ＥＬ製フレキシブルディスプレイシートを取り付けて成る携帯端末等の電子機器が開発され、世の中に出回りつつある。このような電子機器は、一対の第１筐体と第２筐体を内側に折る谷折り式と外側に折る山折り式に分かれ、本願発明は山折り式の電子機器を開閉する際に用いて好適なヒンジ装置に関する。このようなヒンジ装置並びにこのヒンジ装置を用いた電子機器として下記特許文献１に記載されたものが公知である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５９４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載された電子機器では、円弧状のガイドを設けたアームにより第１筐体と第２筐体を開閉支持する構成となっている。このような構造においてヒンジ装置を小型化してゆくと、第１筐体と第２筐体を閉成状態から開成状態にするときに、必要なガイド量に対してガイドの嵌合量が不足して開閉動作が不安定になるという問題があった。
そこで本発明では、安定した開閉動作を実現できるコンパクトな構成のヒンジ装置、並びにこのヒンジ装置を用いた電子機器を提供することを目的としている。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本願発明に係る請求項１に記載のヒンジ装置は、一対の第１筐体と第２筐体に跨ってフレキシブルディスプレイシートを取り付け、前記一対の第１筐体と第２筐体を山折り式で開閉する電子機器のヒンジ装置であって、前記一対の第１筐体と第２筐体の幅方向の両側部に達するセンターブロックと、このセンターブロックに回転可能に取り付けたところの同期回転機構とそれぞれに回転制御機構を備えた一対の第１回転シャフト及び第２回転シャフトと、前記第１回転シャフトと前記第２回転シャフトに各々共に回転可能に取り付けた一対のスライド部材と、この各スライド部材をスライド可能に保持する一対の保持部材と、この各保持部材に対し前記各第１筐体と第２筐体の開成方向へスライド可能に取り付けられたところの前記各第１筐体と第２筐体に取り付けられる一対のブラケットと、これらの一対のブラケットをそれぞれ開成方向へスライド付勢させる付勢部材と、前記センターブロックの両端部に設けられたところの前記各保持部材の開閉動作をガイドする一対のガイドユニット、とを有することを特徴とする。
【０００６】
次に、本願発明に係る請求項２に記載の発明は、前記請求項１に記載の発明において、前記第１回転シャフトと前記第２回転シャフトが、同期回転機構と回転制御機構を備え、互いに軸心を共通にさせて一対設けられ、前記一対のスライド部材はその両端部をそれぞれの第１回転シャフトと第２回転シャフトに連結されていることを特徴とする。
【０００７】
次に、本願発明に係る請求項３に記載の発明は、前記請求項１に記載の発明において、前記各保持部材が互いに重ね合わされた各一対のサイドプレートとバックプレートとで構成され、前記各スライド部材と前記各ブラケットをスライド可能に保持していることを特徴とする。
【０００８】
次に、本願発明に係る請求項４に記載の発明は、前記請求項１に記載の発明において、前記ガイドユニットは、前記センターブロックの両端部に設けたガイドユニット取付部に取り付けられる連結部材を介して取り付けられたガイドベースと、このガイドベースと前記ガイドユニット取付部との間に設けられた一対ずつのアウターガイドブロックと、この一対ずつのアウターガイドブロックの内側に隣接して設けた一対ずつのインナーガイドブロックと、前記各インナーガイドブロックの間に位置して設けられたリンクアームとで構成したことを特徴とする。
【０００９】
次に、本願発明に係る請求項５に記載の発明は、前記ヒンジ装置が、その外側と内側を覆う外カバーと内カバーを有することを特徴とする。
【００１０】
そして、本願発明に係る請求項６に記載の発明は、前記電子機器が、請求項１乃至４のいずれか１項に各記載のヒンジ装置を用いたことを特徴とする。
【発明の効果】
（【００１１】以降は省略されています）
