公開番号2025097746
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214103
出願日2023-12-19
発明の名称コンクリート部材の接合構造および接合方法
出願人ジオスター株式会社
代理人個人,個人,個人,個人,個人
主分類E04B 1/61 20060101AFI20250624BHJP(建築物)
要約【課題】隣接するコンクリート部材を接合した接合構造において、プレートで連結孔の開口部を密封した状態を維持できるようにする。

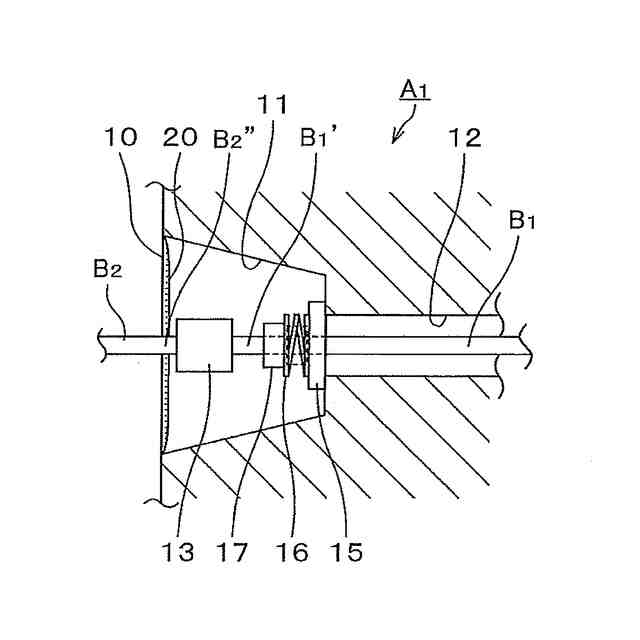

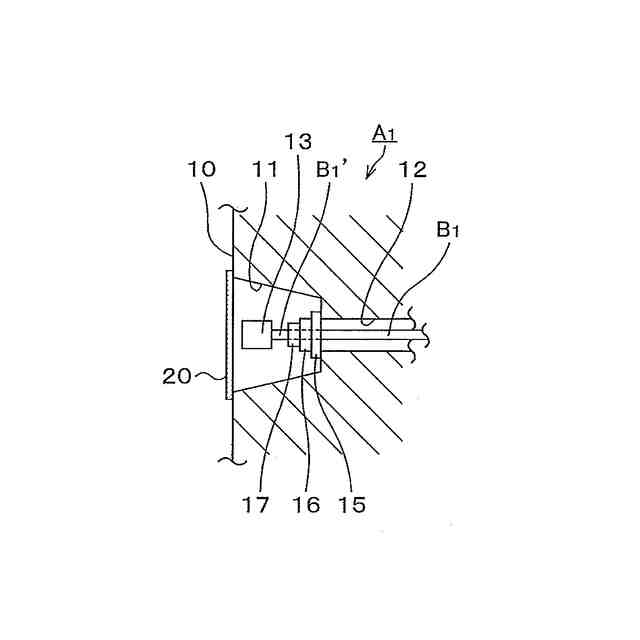

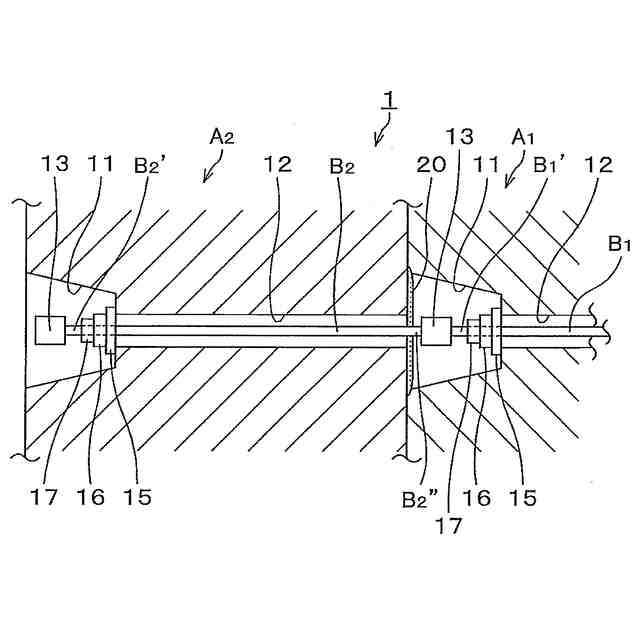

【解決手段】第1のコンクリート部材A1は、接合面10に開口するボックス状凹部11とボックス状凹部11の底部に開口して第1のコンクリート部材A1を貫通する連結孔12を備え、連結孔12には第1のPC鋼棒B1が挿入され、ボックス状凹部11内に突出する第1のPC鋼棒B1の端部B1‘には、連結孔12の開口部を密封するプレート15、弾性部材16、固定部材17が装着され、第2のコンクリート部材A2の接合面10から突出する第2のPC鋼棒B2の端部B2“は、ボックス状凹部11内において第1のPC鋼棒B1の端部B1’に接続され、第1のPC鋼棒B1と第2のPC鋼棒B2に張力が負荷されることにより、第1のコンクリート部材A1と第2のコンクリート部材A2が接合される。
【選択図】図1

特許請求の範囲【請求項１】
接合面を介して互いに隣接する第１のコンクリート部材と第２のコンクリート部材を接合した接合構造であって、
前記第１のコンクリート部材は、前記接合面に開口するボックス状凹部と、前記ボックス状凹部の底部に開口して前記第１のコンクリート部材を貫通する連結孔を備え、
前記第１のコンクリート部材の連結孔には第１のＰＣ鋼棒が挿入され、前記ボックス状凹部内に突出する前記第１のＰＣ鋼棒の端部には、前記連結孔の開口部を密封するプレートと、前記プレートを前記連結孔側へ付勢する弾性部材と、前記弾性部材を支持する固定部材が装着され、
前記第２のコンクリート部材の前記接合面から突出する第２のＰＣ鋼棒の端部は、前記ボックス状凹部内において前記第１のＰＣ鋼棒の端部に接続され、
前記第１のＰＣ鋼棒と前記第２のＰＣ鋼棒に張力が負荷されることにより、前記第１のコンクリート部材と前記第２のコンクリート部材が接合されることを特徴とする、接合構造。
続きを表示（約 660 文字）【請求項２】

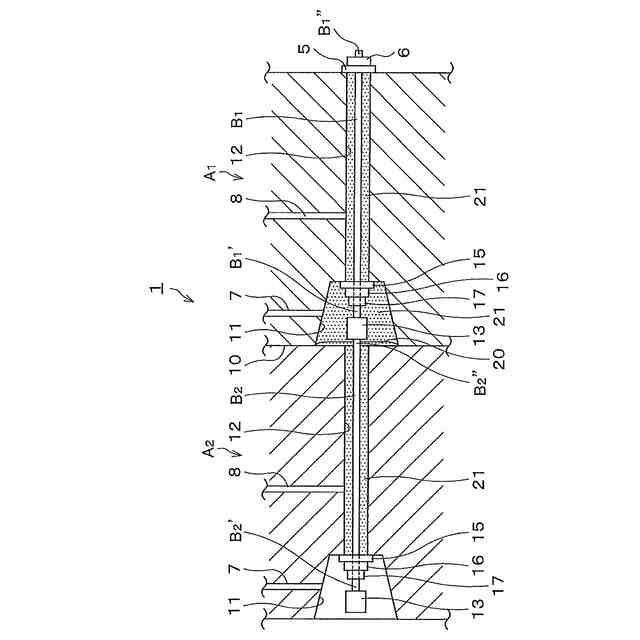

前記第１のコンクリート部材のボックス状凹部と連結孔に時経硬化材が充填されていることを特徴とする、請求項１に記載の接合構造。
【請求項３】
前記第１のコンクリート部材のボックス状凹部の開口部を覆うシール材が配置されていることを特徴とする、請求項２に記載の接合構造。
【請求項４】
請求項１に記載の接合構造により前記第１のコンクリート部材と前記第２のコンクリート部材を接合する方法であって、

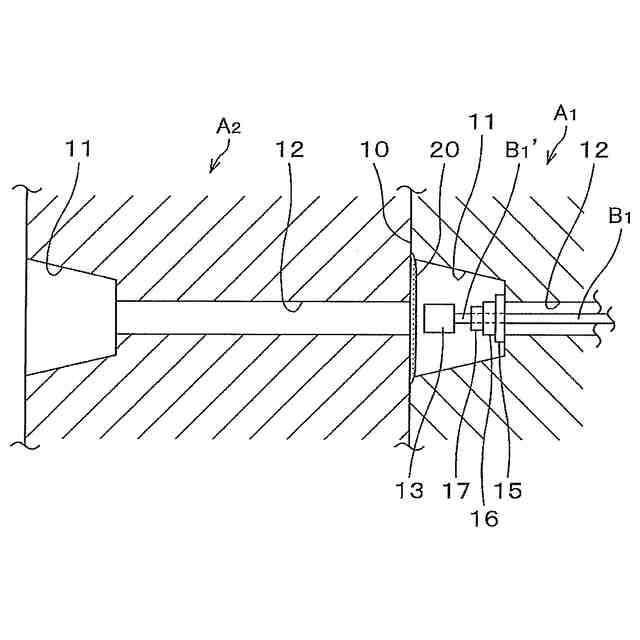

前記第１のコンクリート部材の連結孔に挿入され、前記第１のコンクリート部材のボックス状凹部内に突出させた前記第１のＰＣ鋼棒の端部に、前記第１のコンクリート部材の連結孔の開口部を密封するプレートと、前記プレートを前記連結孔側へ付勢する弾性部材と、前記弾性部材を支持する固定部材を装着し、
前記接合面から突出させた第２のＰＣ鋼棒の端部を、前記第１のＰＣ鋼棒の端部に接続し、
前記第１のＰＣ鋼棒と前記第２のＰＣ鋼棒に張力を負荷することにより、前記第１のコンクリート部材と前記第２のコンクリート部材を接合することを特徴とする、接合方法。
【請求項５】
前記第１のコンクリート部材のボックス状凹部と連結孔に時経硬化材が充填されることを特徴とする、請求項４に記載の接合方法。
【請求項６】
前記第２のコンクリート部材にさらにコンクリート部材を追加して、請求項４または５に記載の接合方法を繰り返し行うことを特徴とする、接合方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリート部材の接合構造および接合方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】

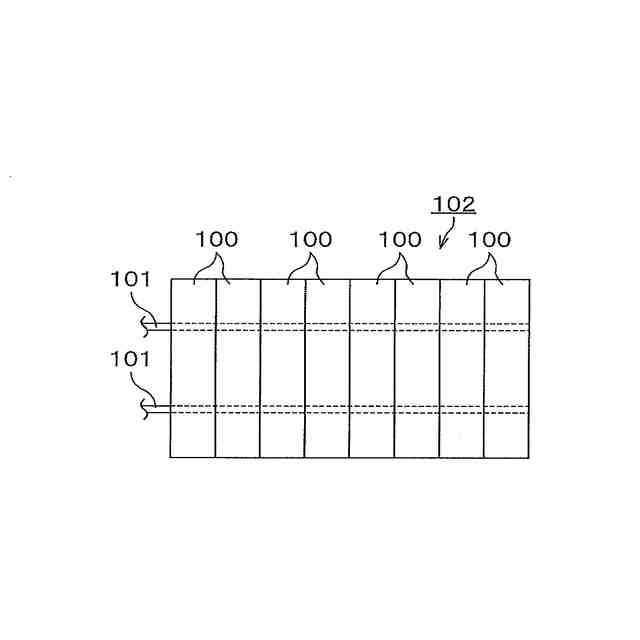

従来より、図７に示すように、ボックスカルバート等のコンクリート部材１００を複数並べて配置し、各コンクリート部材１００に貫通させたＰＣ鋼棒１０１により、複数のコンクリート部材１００を連結してトンネルや、水道、溝などの構造物１０２を構築する工法が知られている。コンクリート部材１００は、種々の方法によって製造され、例えば、プレキャストコンクリート、あるいはプレキャストコンクリートと現場打ちコンクリートを組み合わせて製造される。
【０００３】

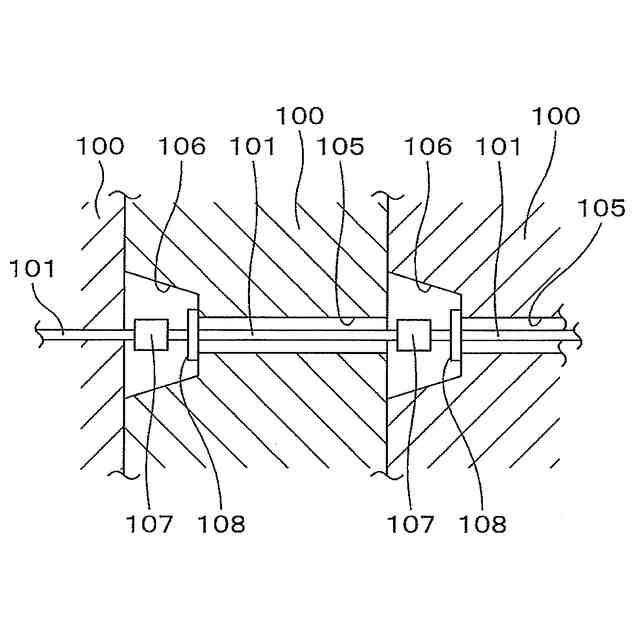

例えば特許文献１には、図８に示すように、各コンクリート部材１００を貫通する連結孔１０５にＰＣ鋼棒１０１をそれぞれ通し、各コンクリート部材１００の一側面に開口させたボックス状凹部１０６の内部において、各コンクリート部材１００に貫通させたＰＣ鋼棒１０１の端部同士をカプラー１０７を用いて接続する方法が開示されている。このように、各コンクリート部材１００を貫通するように配置したＰＣ鋼棒１０１を連結した状態で、ＰＣ鋼棒１０１に張力が負荷されることにより、隣接して配置されたコンクリート部材１００同士を密着して接合することができる。
【先行技術文献】
【特許文献】
【０００４】
特開平１１－６１９５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、特許文献１に示される接合構造にあっては、コンクリート部材１００同士を密着させた後、ボックス状凹部１０６の内部を経由して連結孔１０５にグラウトなどの時経硬化材が充填されるのが一般的である。このため、ボックス状凹部１０６の底部に現れる連結孔１０５の開口部にプレート１０８が配置される場合、このプレート１０８には切り欠き部を設けて、ボックス状凹部１０６に充填した時経硬化剤が次いで連結孔１０５に充填されるような構造となっている。
【０００６】
近年は、時経硬化剤の充填状態の管理が厳格化しており、ボックス状凹部１０６および連結孔１０５にはそれぞれ注入孔を設けて時経硬化材を注入し、互いに密封して個別に時経硬化剤の充填状態を管理することが求められている。
しかしながら従来の接合構造では、図９に示すように、コンクリート部材１００同士を接合するためにＰＣ鋼棒１０１に張力が負荷されると、ＰＣ鋼棒１０１が伸びることにより、プレート１０８がボックス状凹部１０６の内方に移動する恐れがあった。このようにプレート１０８が連結孔１０５の開口部から離れた状態でボックス状凹部１０６と連結孔１０５に時経硬化材を注入すると、充填された時経硬化材が連結孔１０５とボックス状凹部１０６間で漏出し、ボックス状凹部１０６または連結孔１０５内部において、時経硬化材の充填不足が発生する恐れがある。
【０００７】
一方、図１０に示すように、コンクリート部材１００毎にＰＣ鋼棒１０１の位置を変え、隣接するＰＣ鋼棒１０１同士の間で、ＰＣ鋼棒１０１に張力が加わらない構造も考えられる。しかしながら、図１０に示すようにコンクリート部材１００毎にＰＣ鋼棒１０１の位置を変えるためには、ＰＣ鋼棒１０１の位置の異なる複数種類のコンクリート部材１００を用意しなければならず、コスト高となる。また、複数のコンクリート部材１００を並べる順番や配置も考慮しなければならなくなり、煩雑である。
【０００８】
上記事情に鑑み、本発明の目的は、隣接するコンクリート部材を接合した接合構造において、プレートで連結孔の開口部を密封した状態を維持できる手段を提供することにある。
【課題を解決するための手段】
【０００９】
かかる課題を解決するために、本発明によれば、接合面を介して互いに隣接する第１のコンクリート部材と第２のコンクリート部材を接合した接合構造であって、前記第１のコンクリート部材は、前記接合面に開口するボックス状凹部と、前記ボックス状凹部の底部に開口して前記第１のコンクリート部材を貫通する連結孔を備え、前記第１のコンクリート部材の連結孔には第１のＰＣ鋼棒が挿入され、前記ボックス状凹部内に突出する前記第１のＰＣ鋼棒の端部には、前記連結孔の開口部を密封するプレートと、前記プレートを前記連結孔側へ付勢する弾性部材と、前記弾性部材を支持する固定部材が装着され、前記第２のコンクリート部材の前記接合面から突出する前記第２のＰＣ鋼棒の端部は、前記ボックス状凹部内において前記第１のＰＣ鋼棒の端部に接続され、前記第１のＰＣ鋼棒と前記第２のＰＣ鋼棒に張力が負荷されることにより、前記第１のコンクリート部材と前記第２のコンクリート部材が接合されることを特徴とする、接合構造が提供される。
【００１０】
この接合構造において、前記第１のコンクリート部材のボックス状凹部と連結孔に時経硬化材が充填されていても良い。また、前記第２のコンクリート部材の接合面に、前記一方のコンクリート部材のボックス状凹部の開口部を覆うシール材が配置されていても良い。
（【００１１】以降は省略されています）
