公開番号2025096386
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025061945,2021009502
出願日2025-04-03,2021-01-25
発明の名称ワークフロー管理システム、放射線治療システム及びワークフロー管理方法
出願人株式会社日立ハイテク
代理人弁理士法人ウィルフォート国際特許事務所
主分類A61N 5/10 20060101AFI20250619BHJP(医学または獣医学;衛生学)
要約【課題】オンラインアダプティブ治療の所要時間を低減する。
【解決手段】放射線治療を実施するために実行される複数のプロセスを所定のワークフローに従って実行するワークフロー管理システムであって、複数のプロセスは少なくとも第1プロセスと第2プロセスとを含み、ワークフロー管理システムは、以下の(a)、(b)のモジュールを並列して実行する。
(a)前記第1プロセスに含まれ、患者の所定領域を撮像する撮像装置により治療時に撮像された患者画像に基づいた第1の計算の結果を表示し、オペレータの入力を要求する第1のモジュール
(b)前記第2プロセスに含まれ、前記治療時の患者画像に基づいた第2の計算を実行する第2のモジュール

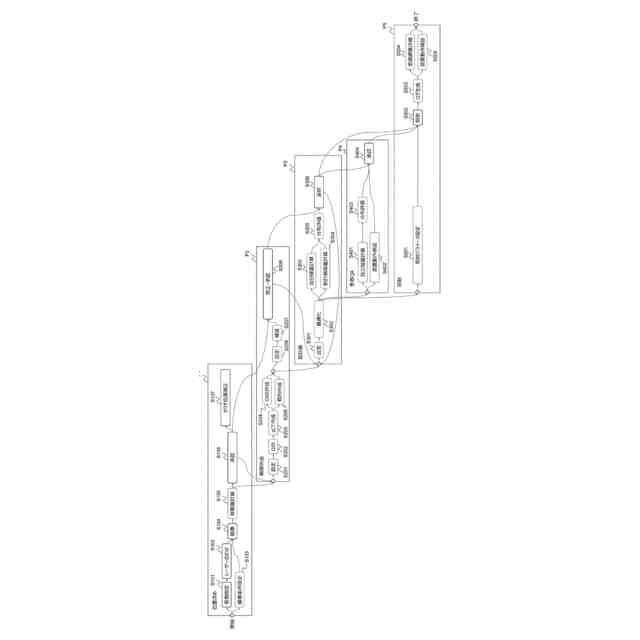

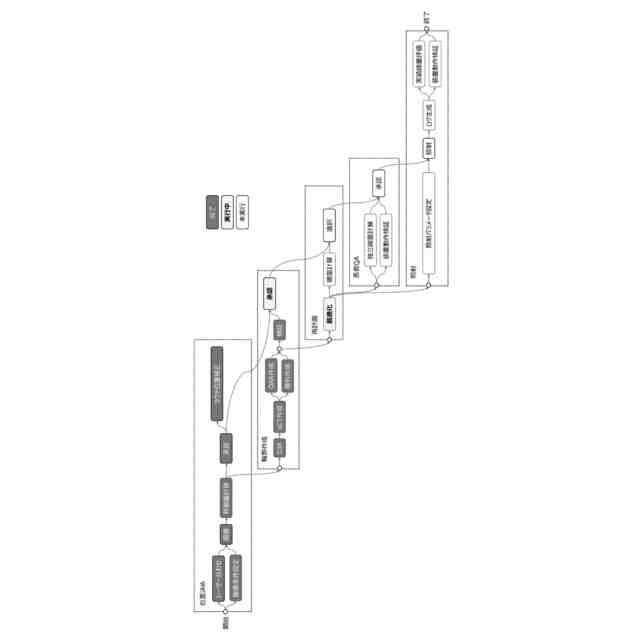

【選択図】図4

特許請求の範囲【請求項１】
放射線治療を実施するために実行される複数のプロセスを所定のワークフローに従って実行するワークフロー管理システムであって、
前記複数のプロセスは少なくとも第１プロセスと第２プロセスとを含み、
前記第１プロセスは、計算処理及び前記計算処理の結果に対する判断をオペレータに要求する判断処理を含み、
前記ワークフロー管理システムは、
前記判断処理を実行中に、前記第１プロセスの計算処理結果に基づく前記第２プロセスの計算処理を実行する、ワークフロー管理システム。
続きを表示（約 910 文字）【請求項２】
前記ワークフロー管理システムは、
前記計算処理結果である線量分布の指標に対する判断を前記オペレータに要求する前記判断処理を実行中に、前記第２プロセスの計算処理を実行する請求項１に記載のワークフロー管理システム。
【請求項３】
前記線量分布の指標を表示する表示部を備える請求項２に記載のワークフロー管理システム。
【請求項４】
前記第２プロセスの計算処理は、当日プランの照射パラメータを用いた装置動作検証である請求項１又は２に記載のワークフロー管理システム。
【請求項５】
前記ワークフロー管理システムは、前記第１プロセスにおいて、前記判断に応じた前記オペレータからの入力に基づいて、再度の前記計算処理を行うかどうかを判断する請求項１に記載のワークフロー管理システム。
【請求項６】
前記ワークフロー管理システムは、再度の計算処理を行うと判断した場合、前記第２プロセスの計算処理を廃棄する請求項５に記載のワークフロー管理システム。
【請求項７】
前記ワークフロー管理システムは、
それぞれ異なるモジュールを含む前記プロセスを実行する複数の情報処理装置と、

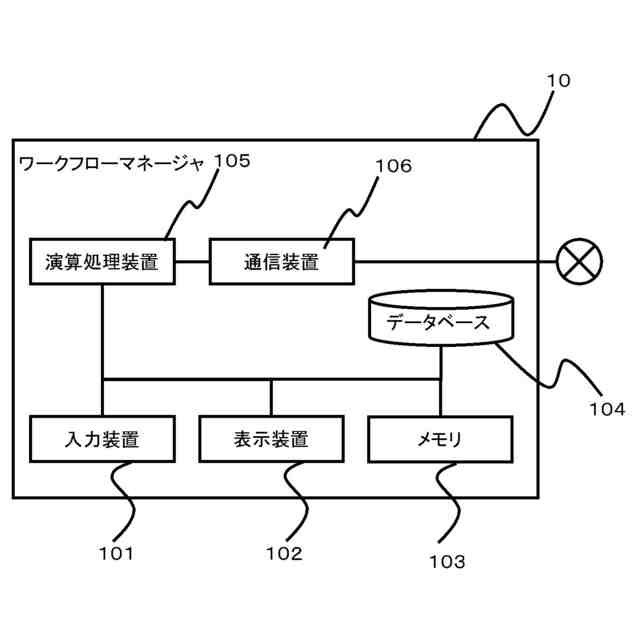

前記情報処理装置に対して前記プロセス内のモジュールの実行を指示する管理装置とを有する請求項１に記載のワークフロー管理システム。
【請求項８】
前記管理装置は、前記情報処理装置から前記プロセスによる計算結果を受け入れ、この計算結果を、前記プロセスを実行した前記情報処理装置と異なる前記情報処理装置に送出する請求項７に記載のワークフロー管理システム。
【請求項９】
前記情報処理装置は、前記管理装置から前記モジュールの実行の指示があるまでこのモジュールの実行を待機する請求項７に記載のワークフロー管理システム。
【請求項１０】

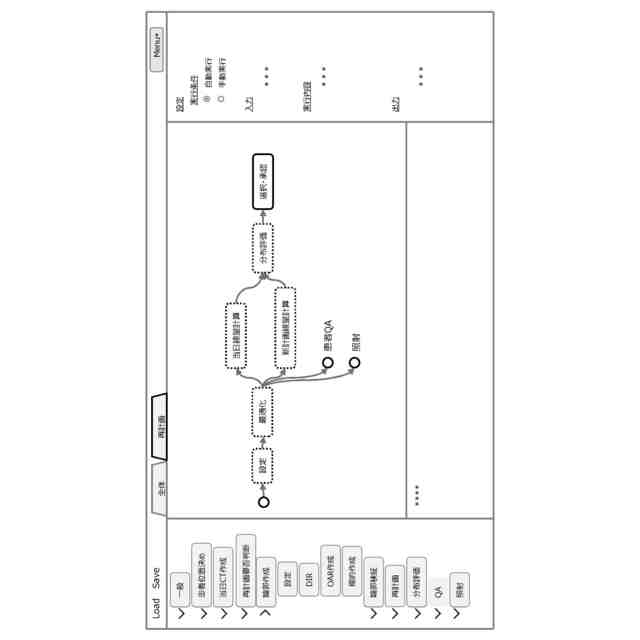

前記ワークフロー管理システムは、複数の前記モジュールを接続して前記ワークフローを作成する請求項７に記載のワークフロー管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ワークフロー管理システム、放射線治療システム及びワークフロー管理方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
本発明は、粒子線等の放射線を腫瘍等の患部に照射して治療する放射線治療システムに適用されるワークフロー管理システム、放射線治療システム及びワークフロー管理方法に関する。
【０００３】

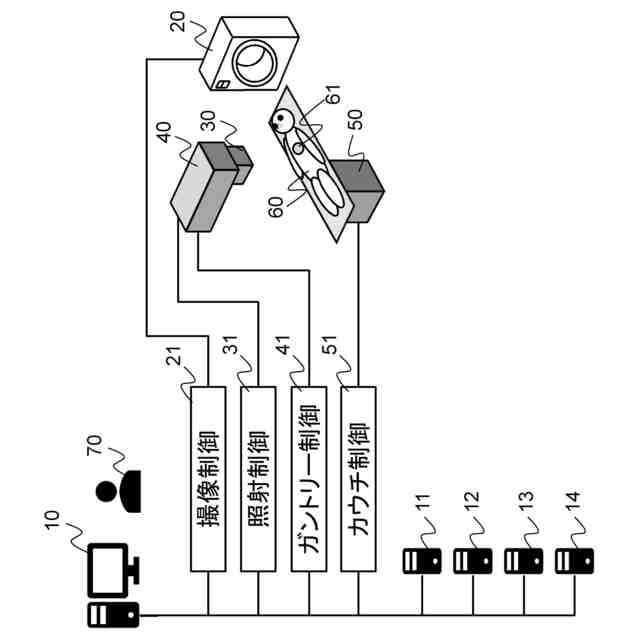

がんなどの患者に粒子線やＸ線などの放射線を照射する方法が知られている。粒子線には陽子線や炭素線などがある。照射に用いる放射線治療システムは、カウチと呼ばれる患者用ベッドの上に固定された患者の体内で腫瘍などの標的の形状に適した線量分布を形成する。
【０００４】
標的の形状の変化や、腸管のガスポケットの変化など、患者の体内の状況は日々変化している。照射精度の向上の為に、治療日の患者の体内状況に応じて治療計画を再作成するアダプティブ治療が普及し始めている。特に、治療日に、患者をカウチに固定した状態で治療計画を再計画する治療をオンラインアダプティブ治療と呼ぶ。
【０００５】
治療日の患者の体内状況に応じてその場で治療計画を再作成するオンラインアダプティブ放射線治療のワークフローの一例として、特許文献１には、治療計画を表す指令を取得し、前記指令を用いて、段階的に患者モデルを生成し、第一および第二の治療計画を生成し、治療計画を選択するステップを自動で実行することを特徴とするオンラインアダプティブ治療のワークフローが記載されている。
【先行技術文献】
【特許文献】
【０００６】
米国特許出願公開第２０２０／０１２１９５１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００７】

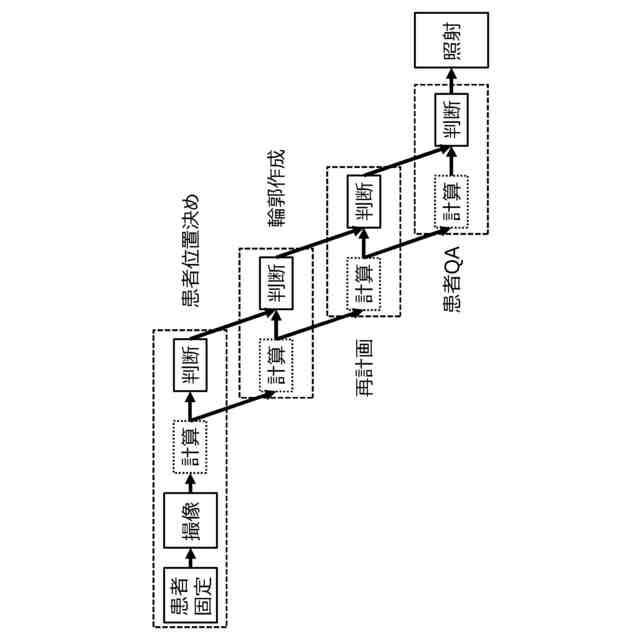

上述した特許文献１には、オンラインアダプティブ治療の自動ワークフローが記載されている。このワークフローでは、患者固定、撮像、輪郭作成、治療計画作成および選択、照射が順次実施される。従来の治療では、患者固定、撮像、照射の３ステップで治療が実施されるが、オンラインアダプティブ治療では実施事項が増えるため治療時間が増大する可能性がある。
【０００８】
本発明は上記の課題に鑑みてなされたもので、オンラインアダプティブ治療を短時間で実施可能なワークフロー管理システム、放射線治療システム及びワークフロー管理方法を提供することにある。
【課題を解決するための手段】
【０００９】
上記課題を解決するために、例えば特許請求の範囲に記載の構成を採用する。すなわち、放射線治療を実施するために実行される複数のプロセスを所定のワークフローに従って実行するワークフロー管理システムであって、複数のプロセスは少なくとも第１プロセスと第２プロセスとを含み、ワークフロー管理システムは、以下の（ａ）、（ｂ）のモジュールを並列して実行することを特徴とする。
（ａ）前記第１プロセスに含まれ、患者の所定領域を撮像する撮像装置により治療時に撮像された患者画像に基づいた第１の計算の結果を表示し、オペレータの入力を要求する第１のモジュール
（ｂ）前記第２プロセスに含まれ、前記治療時の患者画像に基づいた第２の計算を実行する第２のモジュール
【発明の効果】
【００１０】
本発明によれば、オンラインアダプティブ治療の所要時間を低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
