公開番号2025095751
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212027
出願日2023-12-15
発明の名称支持機構
出願人株式会社IHI
代理人個人,個人,個人
主分類B23B 31/117 20060101AFI20250619BHJP(工作機械;他に分類されない金属加工)
要約【課題】任意の大きさの穴部を有するワークを、強固に支持することが可能な支持機構を提供する。

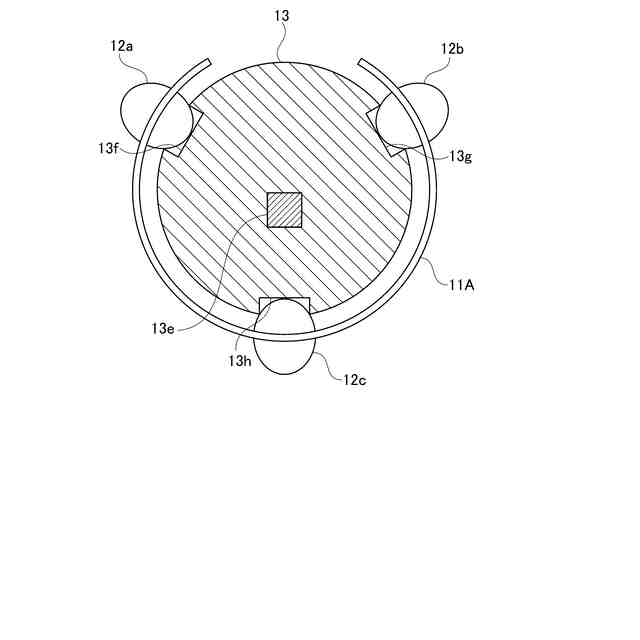

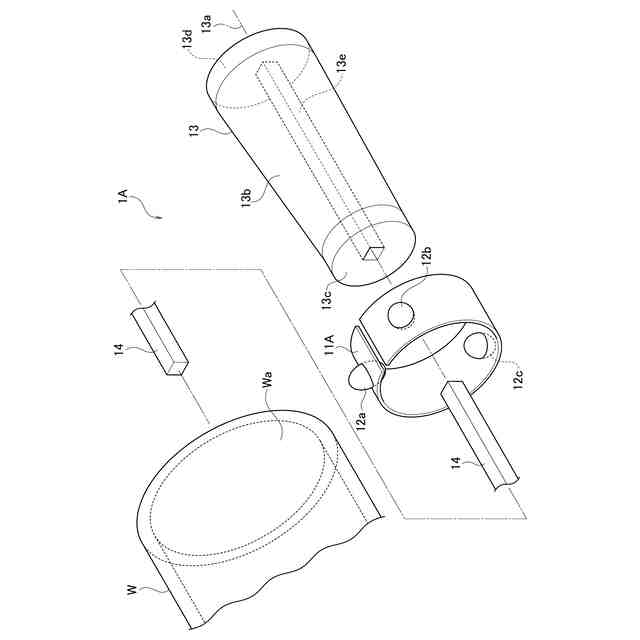

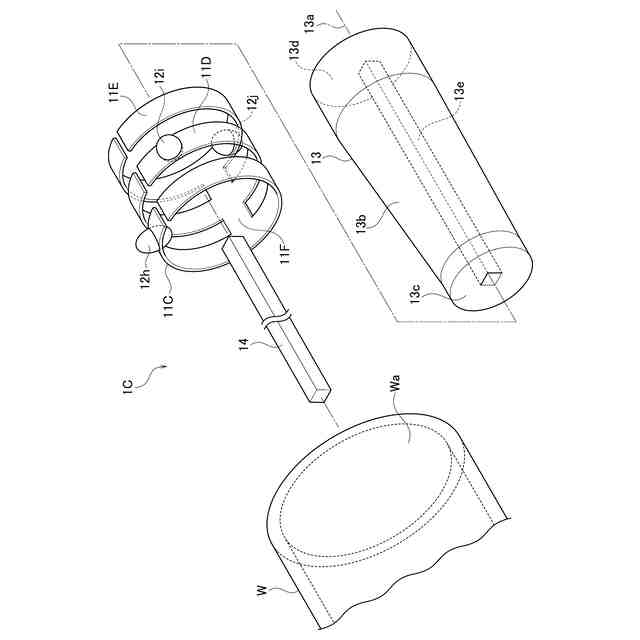

【解決手段】支持機構1Aは、ガイド部材13と、支持体12a、12b、12cと、弾性体で構成された板バネ11Aとを備える。支持体12a、12b、12cは、支持対象となる物体が有する穴部の内周面とガイド部材13の外周面の間に配置され、物体を支持する。板バネ11Aは、物体の内周面からガイド部材の外周面に向かう向きに支持体12a、12b、12cを付勢する。
【選択図】図1
特許請求の範囲【請求項１】
ガイド部材と、
支持対象となる物体が有する穴部の内周面と前記ガイド部材の外周面の間に配置され、前記物体を支持する、少なくとも３個の支持体と、
前記内周面から前記外周面に向かう向きに前記支持体を付勢する弾性体と、
を備える支持機構。
続きを表示（約 580 文字）【請求項２】

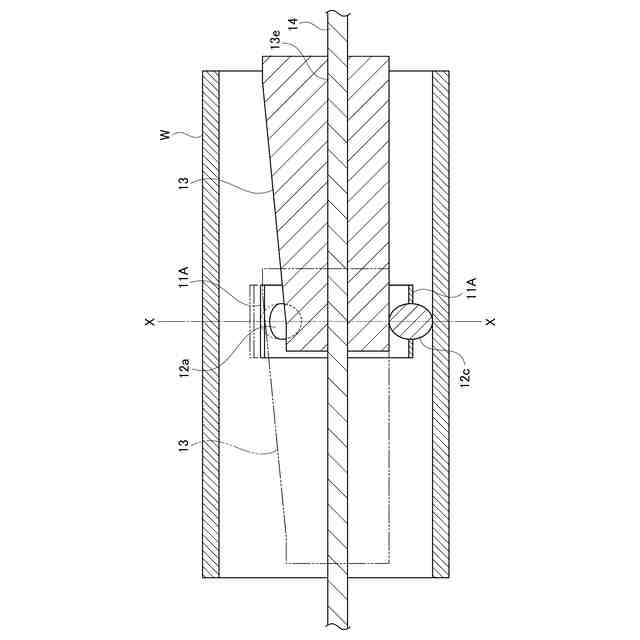

前記外周面の一部は、前記ガイド部材の中心軸に沿って傾斜したテーパ面である、
請求項１に記載の支持機構。
【請求項３】
前記支持体は、前記ガイド部材の中心軸の所定位置から見て相異なる方向に配置される、請求項１に記載の支持機構。
【請求項４】

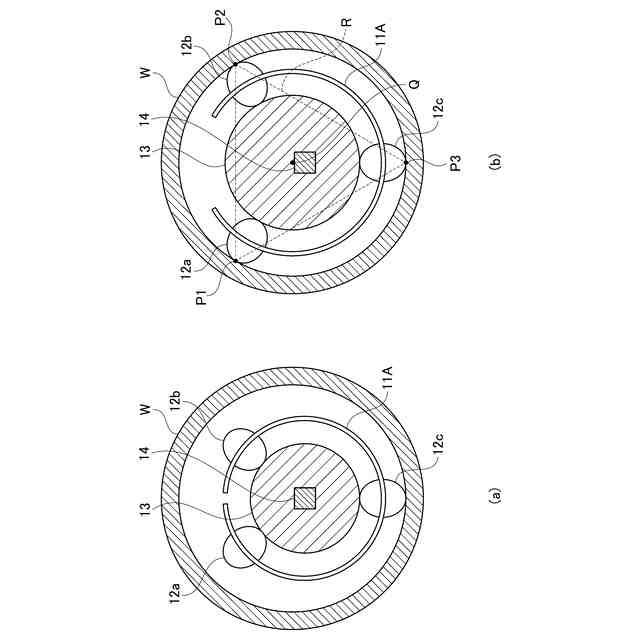

前記ガイド部材の中心軸に垂直な平面に前記支持体の位置を投影した際、投影された前記支持体の位置によって描かれる多角形の内部に前記中心軸の位置が配置されるように、前記支持体が配置される、請求項１に記載の支持機構。
【請求項５】

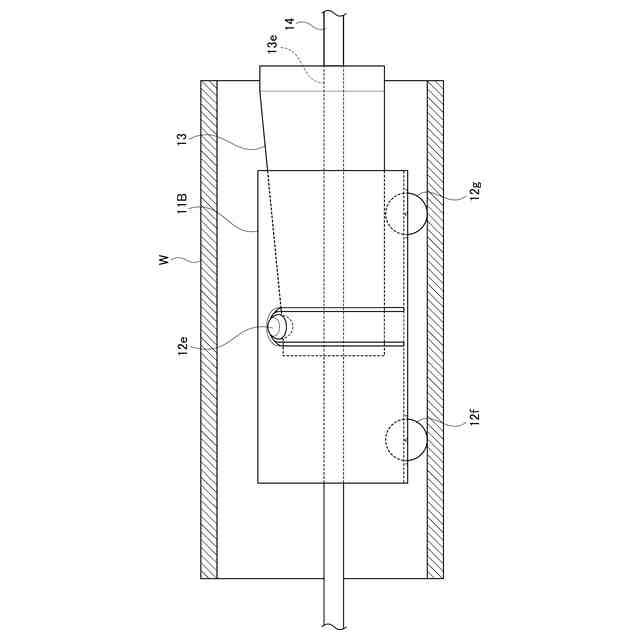

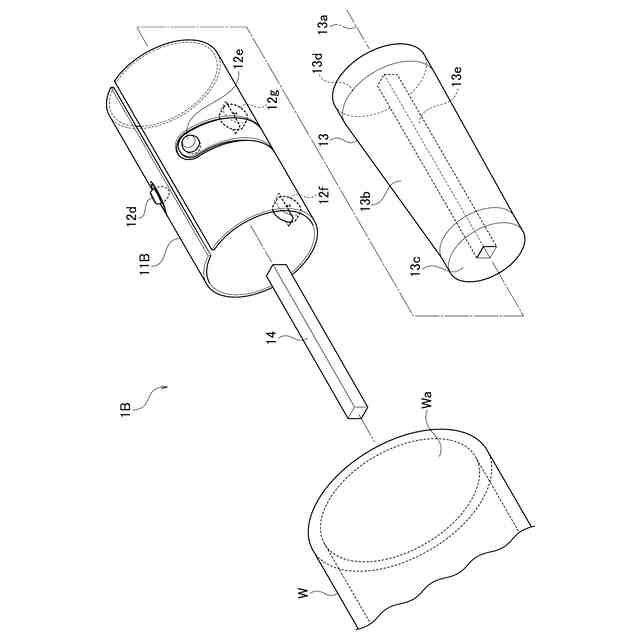

前記支持体は、前記ガイド部材の中心軸方向に異なる位置に配置される、請求項１に記載の支持機構。
【請求項６】

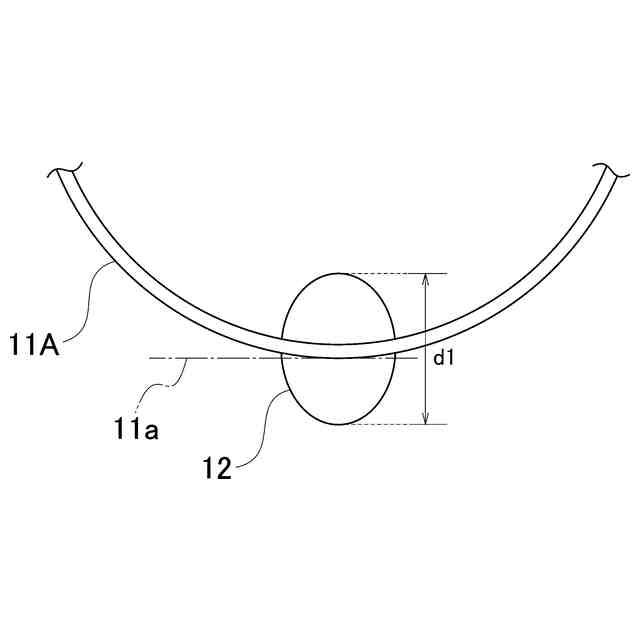

前記弾性体は板バネである、請求項１に記載の支持機構。
【請求項７】
前記板バネは、前記外周面に沿って配置される、請求項６に記載の支持機構。
【請求項８】
前記支持体は、同一の前記板バネに固定される、請求項７に記載の支持機構。
【請求項９】
前記支持体は、剛体で構成される、請求項１に記載の支持機構。
【請求項１０】
前記支持体のうち少なくとも１個が車輪で構成されている、請求項１に記載の支持機構。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、支持機構に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
穴部を有するワーク、例えば円筒のワークを内面から支持する技術として、円筒のワーク内でＯリングなどの弾性環状体を円筒軸方向に圧縮して扁平に変形させつつ、内径から押し広げて拡径させ、ワークを内面から支持するチャック装置がある（特許文献１参照）。
【０００３】
このチャック装置で支持可能なワークの内径は、ワーク内で弾性環状体を設置する環状部材の形状と、弾性環状体の弾性力と、弾性環状体に対して円筒軸方向にかかる力の大きさにより決定される。この環状部材は、予め設計された形状に剛体で形成されているため、このチャック装置で支持可能なワークの内径は、円筒軸方向に力がかけられたときの弾性環状体の弾性力による変形の範囲内でのみ、変更が可能である。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－１５８７３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、この弾性環状体の弾性力による変更の範囲内のみではワークの内径を数mm程度しか変更できず、支持可能なワークの形状が大きく制限されるという問題があった。
【０００６】
本開示は上記事情に鑑みてなされたものであり、任意の大きさの穴部を有するワークを、強固に支持することが可能な支持機構の提供を目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る支持機構は、ガイド部材と、支持対象となる物体が有する穴部の内周面と前記ガイド部材の外周面の間に配置され、前記物体を支持する、少なくとも３個の支持体と、前記内周面から前記外周面に向かう向きに前記支持体を付勢する弾性体と、を備える。
【０００８】
前記外周面の一部は、前記ガイド部材の中心軸に沿って傾斜したテーパ面であってもよい。
【０００９】
また、前記支持体は、前記ガイド部材の中心軸の所定位置から見て相異なる方向に配置されてもよい。
【００１０】
また、前記ガイド部材の中心軸に垂直な平面に前記支持体の位置を投影した際、投影された前記支持体の位置によって描かれる多角形の内部に前記中心軸の位置が配置されるように、前記支持体が配置されてもよい。
（【００１１】以降は省略されています）
