公開番号2025135002
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025113476,2023543684
出願日2025-07-04,2022-04-27
発明の名称モータケーシングの端子接続構造及び回転機械
出願人株式会社IHI
代理人個人,個人,個人,個人
主分類H02K 5/22 20060101AFI20250909BHJP(電力の発電,変換,配電)
要約【課題】回転軸線方向におけるモータケーシングの寸法拡大を抑えながら、複数の端子台は見分け易くなる端子接続構造及び回転機械を説明する。
【解決手段】複数相の交流モータを収納するモータケーシングの端子接続構造であって、モータケーシングに設けられた複数の端子台と、交流モータの各相に通電可能に接続されると共に、端子台のそれぞれを貫通している複数の端子部と、複数の端子台それぞれの外端面であり、端子部が露出している複数の端子面と、を備え、複数の端子面は、交流モータの回転軸線に交差する方向に沿って並んで設けられており、少なくとも一の端子面と他の端子面との間には、モータケーシングの径方向で段差が設けられている。
【選択図】図1

特許請求の範囲【請求項１】
複数相の交流モータを収納するモータケーシングの端子接続構造であって、
前記モータケーシングに設けられた複数の端子台と、
前記交流モータの各相に通電可能に接続されると共に、前記端子台のそれぞれを貫通している複数の端子部と、
前記複数の端子台それぞれの外端面であり、前記端子部が露出している複数の端子面と、を備え、
複数の前記端子面は、前記交流モータの回転軸線に交差する方向に沿って並んで設けられており、
少なくとも一の前記端子面と他の前記端子面との間には、前記モータケーシングの径方向で段差が設けられている、モータケーシングの端子接続構造。
続きを表示（約 360 文字）【請求項２】
回転軸を回転させる複数相の交流モータと、
前記交流モータを収納するモータケーシングと、を備え、
前記交流モータは、前記回転軸に固定されたロータと、前記ロータを取り囲むステータとを備え、
前記モータケーシングは、
複数の端子台と、
前記交流モータの各相に通電可能に接続されると共に、前記端子台のそれぞれを貫通している複数の端子部と、
前記複数の端子台それぞれの外端面であり、前記端子部が露出している複数の端子面と、を備え、
複数の前記端子面は、前記交流モータの回転軸線に交差する方向に沿って並んで設けられており、
少なくとも一の前記端子面と他の前記端子面との間には、前記モータケーシングの径方向で段差が設けられている、回転機械。

発明の詳細な説明【技術分野】
【０００１】
本開示は、モータケーシングの端子接続構造及び回転機械に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば、三相交流モータの各相には、それぞれ端子部が接続され、各端子部にはケーブルが接続されている。三相交流モータの各相には、１２０°位相のずれた交流電流が供給される。交流モータは、モータケーシング内に収納されており、モータケーシングには端子接続構造が設けられている（特許文献１～５参照）。端子接続構造には、端子部を保持する端子台が設けられている。
【先行技術文献】
【特許文献】
【０００３】
実開平４－８８３５６号公報
特開２００３－１３４７２５号公報
特開２０１０－１１００３５号公報
特開２０１１－９６１号公報
特開２０１５－２１６７６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の端子部は、それぞれ異なるケーブルに接続されており、各ケーブルから供給される交流電流は、交流モータの各相に適切に供給される必要がある。モータケーシングに設けられた複数の端子台は、交流モータの各相に対応付けられている。したがって、複数の端子部は、それぞれ適切な端子台に設置する必要がある。しかしながら、従来の端子接続構造では、複数の端子台を識別し難く、さらに、交流モータの回転軸線方向で複数の端子台の配置が変化する構造では、回転軸線方向の寸法拡大につながり、コンパクト化を図り難かった。
【０００５】
本開示は、回転軸線方向におけるモータケーシングの寸法拡大を抑えながら、複数の端子台は見分け易くなる端子接続構造及び回転機械を説明する。
【課題を解決するための手段】
【０００６】
本開示の一態様は、複数相の交流モータを収納するモータケーシングの端子接続構造である。この端子接続構造は、モータケーシングに設けられた複数の端子台と、交流モータの各相に通電可能に接続されると共に、端子台のそれぞれを貫通している複数の端子部と、複数の端子台それぞれの外端面であり、端子部が露出している複数の端子面と、を備えている。複数の端子面は、交流モータの回転軸線に交差する方向に沿って並んで設けられており、少なくとも一の端子面と他の端子面との間には、モータケーシングの径方向で段差が設けられている。回転軸線に交差する方向とは、例えば、直交する方向である。
【０００７】
本開示の一態様は、回転軸を回転させる複数相の交流モータと、交流モータを収納するモータケーシングと、を備えた回転機械である。交流モータは、回転軸に固定されたロータと、ロータを取り囲むステータとを備えている。モータケーシングは、複数の端子台と、交流モータの各相に通電可能に接続されると共に、端子台のそれぞれを貫通している複数の端子部と、複数の端子台それぞれの外端面であり、端子部が露出している複数の端子面と、を備えている。複数の端子面は、交流モータの回転軸線に交差する方向に沿って並んで設けられており、少なくとも一の端子面と他の端子面との間には、モータケーシングの径方向で段差が設けられている。回転軸線に交差する方向とは、例えば、直交する方向である。
【発明の効果】
【０００８】
本開示のいくつかの態様によれば、回転軸線方向におけるモータケーシングの寸法拡大を抑えながら、複数の端子台は見分け易くなる。
【図面の簡単な説明】
【０００９】

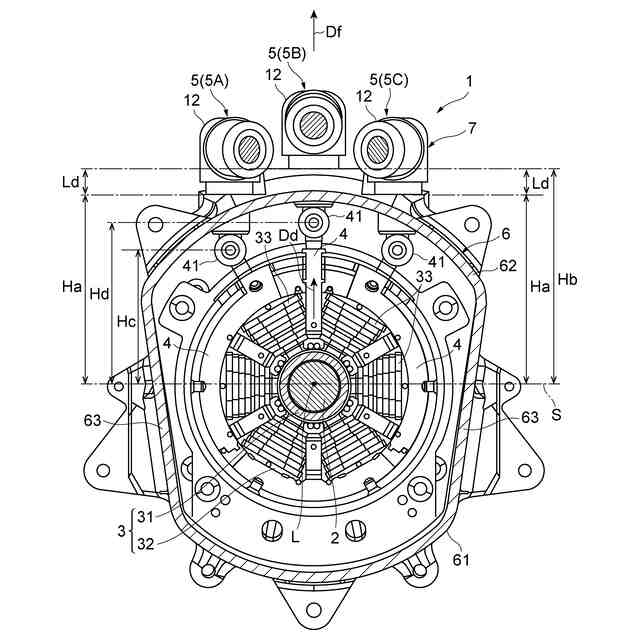

図１は、本開示の一実施形態に係る回転機械を示す正面図である。

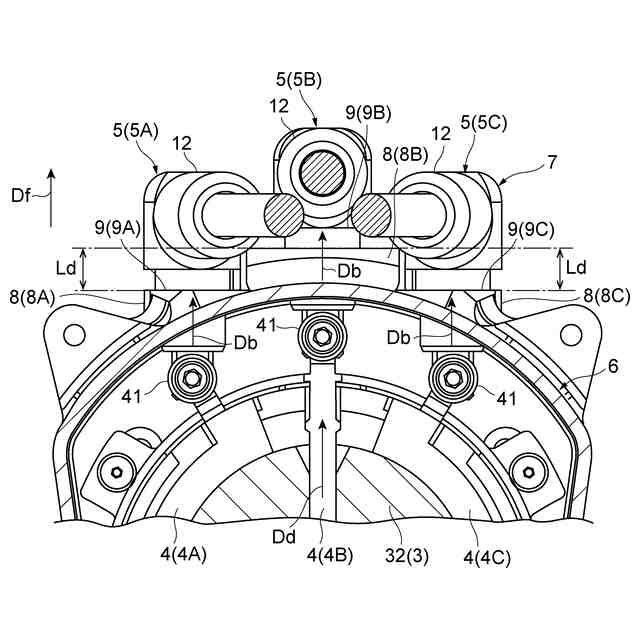

図２は、実施形態に係る端子接続構造の拡大図である。

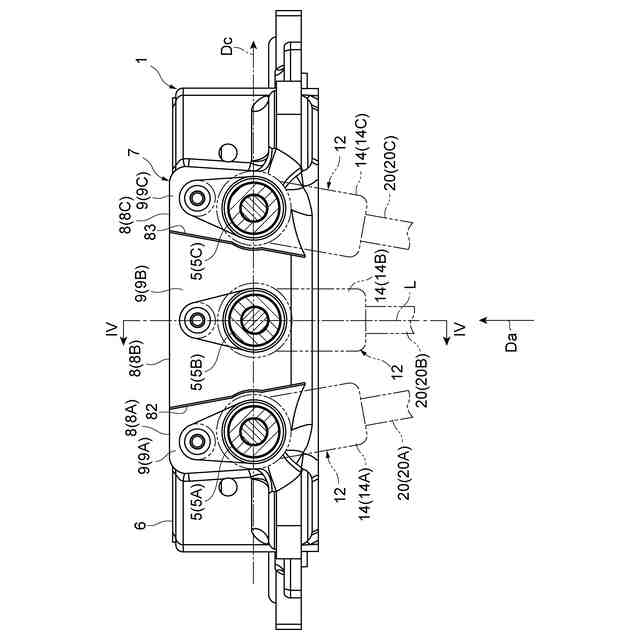

図３は、端子接続構造の平面図である。

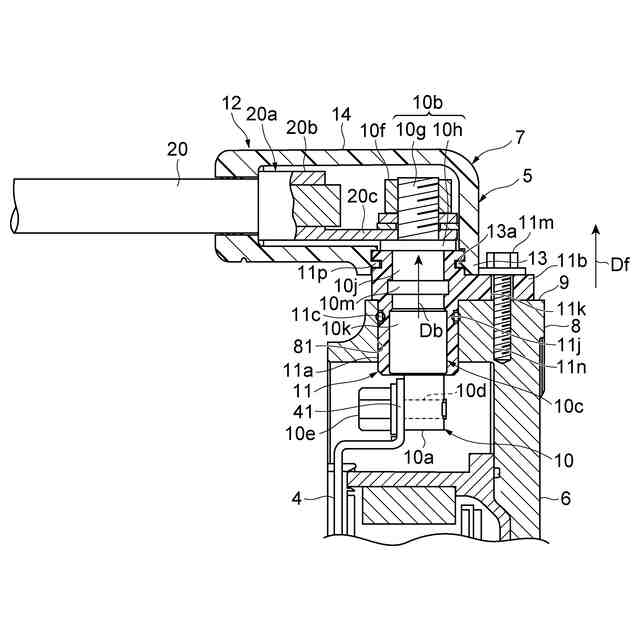

図４は、図３のIV-IV線に沿った断面図である。
【発明を実施するための形態】
【００１０】
まず、本開示の各例について説明する。本開示の第１例は、複数相の交流モータを収納するモータケーシングの端子接続構造である。端子接続構造は、モータケーシングに設けられた複数の端子台と、交流モータの各相に通電可能に接続されると共に、端子台のそれぞれを貫通している複数の端子部と、複数の端子台それぞれの外端面であり、端子部が露出している複数の端子面と、を備えている。複数の端子面は、交流モータの回転軸線に交差する方向に沿って並んで設けられており、少なくとも一の端子面と他の端子面との間には、モータケーシングの径方向で段差が設けられている。回転軸線に交差する方向とは、例えば、直交する方向である。
（【００１１】以降は省略されています）
