特許ウォッチ

公開番号2025095194
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211038
出願日2023-12-14
発明の名称紫外線レーザーマーキング用インキ組成物、該組成物を用いた印刷物並びに印刷物のリサイクル方法
出願人DICグラフィックス株式会社
代理人個人
主分類C09D 11/037 20140101AFI20250619BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】塩素系樹脂を低減した組成物において、紫外線レーザーにより優れた印字性と、優れた透明性を有する包装材を実現可能であり、尚且つ基材に対する密着性に優れた紫外線レーザーマーキング組成物、それを用いた印刷物、及び該印刷物のリサイクル方法を提供する。
【解決手段】酸化亜鉛粒子とウレタン樹脂と、塩素化ポリオレフィン樹脂を少なくとも含有し、インキ組成物中の全樹脂固形分に含まれる塩素含有率が、1.5質量%以下である紫外線レーザーマーキング用インキ組成物。
【選択図】なし
特許請求の範囲【請求項１】
酸化亜鉛粒子とウレタン樹脂と、塩素化ポリオレフィン樹脂を少なくとも含有し、
インキ組成物中の全樹脂固形分に含まれる塩素含有率が、１．５質量％以下である
紫外線レーザーマーキング用インキ組成物。
続きを表示（約 430 文字）【請求項２】
更に、ロジン樹脂を含有する
請求項１に記載のインキ組成物。
【請求項３】
インキ組成物の全樹脂固形分に対して、ウレタン樹脂を５０～９０質量％含有し、塩素化ポリオレフィン樹脂を５～１０質量％含有する、
請求項１又は２に記載のインキ組成物。
【請求項４】
前記紫外域は３８０ｎｍ以下である請求項１に記載のインキ組成物。
【請求項５】
請求項１又は２に記載のインキ組成物を基材に印刷してなる印刷物。
【請求項６】
前記基材がポリオレフィン樹脂である
請求項５に記載の印刷物。
【請求項７】
前記印刷物と他の基材を有する積層体。
【請求項８】
請求項６に記載の印刷物または請求項７に記載の積層体を溶融後に再利用するリサイクル方法。
【請求項９】
請求項６に記載の印刷物または請求項７に記載の積層体を用いたリサイクル材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、各種食品、生活用品、医薬品等に使用される軟包装フィルムパッケージ材に用いる紫外線レーザーマーキング用インキ組成物、該組成物を用いた印刷物並びに印刷物のリサイクル方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
食品、生活用品、医薬品等の包装パッケージに表示される賞味期限やロット番号等の印字をする際の印字機としては、インクジェットやサーマルプリント等が主に使用されている。しかし、これら方式ではインクの詰まりやインクリボンの消費等があることから、メンテナンスの必要性やコストがかかるという問題がある。
【０００３】
新たな印字方法としてレーザー光を照射してマーキングを行う方法が広まっている。レーザーによる印字はインクを使用しないのでインクの詰りもなくなる。また、インクリボン等の消耗品が不要で、さらに印字が半永久的に残るため印字が剥離等で消える懸念もなくなる。
【０００４】
レーザー光の種類としては、赤外線レーザーや炭酸ガスレーザーが知られているが、これらは透明基材フィルムに吸収されやすく、フィルムがダメージを受けやすい。近年では、赤外線レーザーや炭酸ガスレーザーに比べて短波長の紫外域のレーザー光照射による印字が広まり、紫外域において使用可能な包装材が求められている。
【０００５】
紫外線レーザーマーキングで使用される包材は主に白インキの塗工面上に印字される（例えば特許文献１参照）。しかし、近年は包装材の多様化が進み、内容物を一目で確認できる優れた透明性を有し、且つレーザーマーキング可能な包装材が要求されている。
【０００６】
更に、持続可能な開発目標で代表されるように、人体又は環境への悪影響を及ぼしうる物質を低減する循環型社会の構築といった時代の潮流を受けて、プラスチックを使用する包装材材を取り巻く法規制は世界的に厳しくなってきている。特に近年、包装材に使用される成分及びその食品へのマイグレーションの規制等の厳格化が要求されている。また、脱プラスチックの動きも加速しており、包装材のリサイクル性の需要が高まっている。そのため、インキを始めとする包装材に関連する製品開発において、人体又は環境への安全性が担保された材料を用いて包装材構成材料を設計する必要が生じている。
【０００７】
中でも、塩化ビニル－酢酸ビニル共重合体は、以下の（ａ）及び（ｂ）の理由から包装材のリサイクルを阻害する物質として懸念されている。
【０００８】
（ａ）塩化ビニル等の塩素系樹脂は、リサイクルの熱分解工程において塩化水素が脱離し塩酸が発生することにより機器又は配管の腐食原因となりうる。
【０００９】
（ｂ）廃棄物を焼却した際に生じるエネルギーを再利用するサーマルリサイクルにおいて、塩素系樹脂を焼却するとダイオキシン等の環境ホルモンが排出されうる。
【００１０】
そのため、例えば塩素を含まない塩素系樹脂フリー化といった、環境対応型材料の開発が今後求められる。しかし、このような環境対応型材料において、インキ組成物の分散性、フィルムに対する密着性等の諸物性を満たすものとすることは難しい。
【先行技術文献】
【特許文献】

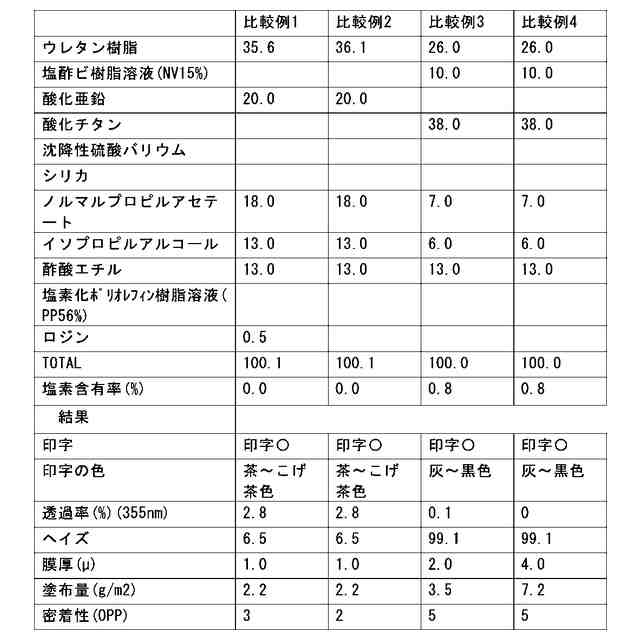

（【００１１】以降は省略されています）

関連特許
