特許ウォッチ

公開番号2025090415
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205620
出願日2023-12-05
発明の名称粘着シート
出願人リンテック株式会社
代理人個人,個人,個人
主分類C09J 7/38 20180101AFI20250610BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】再剥離型の粘着シートにおいて、粘着剤層にバイオマスを利用しつつ、再剥離性、および、粘着剤層と基材との密着性に優れた粘着シートを提供すること。
【解決手段】本発明の粘着シートは、基材と、前記基材の一方の面側に設けられた再剥離型の粘着剤層とを有し、前記粘着剤層は、エポキシ系架橋剤により架橋されたバイオマス系のエマルション型粘着剤の架橋物を含むことを特徴とする。前記エポキシ系架橋剤がグリセロールポリグリシジルエーテルであることが好ましい。

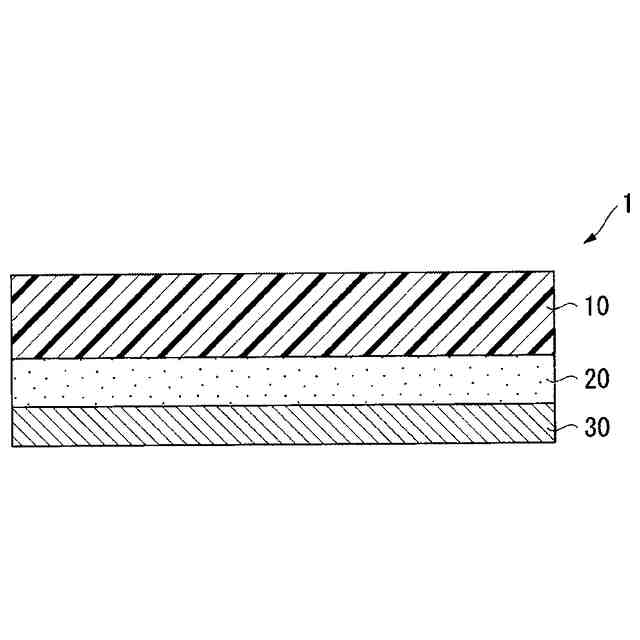

【選択図】図1
特許請求の範囲【請求項１】
基材と、
前記基材の一方の面側に設けられた再剥離型の粘着剤層とを有し、
前記粘着剤層は、エポキシ系架橋剤により架橋されたバイオマス系のエマルション型粘着剤の架橋物を含むことを特徴とする粘着シート。
続きを表示（約 280 文字）【請求項２】
前記エポキシ系架橋剤がグリセロールポリグリシジルエーテルである請求項１に記載の粘着シート。
【請求項３】
前記エマルション型粘着剤の官能基封鎖率が１０ｍｏｌ％以上５０ｍｏｌ％以下である請求項１に記載の粘着シート。
【請求項４】
前記粘着剤層における、前記エマルション型粘着剤：１００質量部に対する前記エポキシ系架橋剤の割合が０．２質量部以上１．０質量部以下である請求項１または２に記載の粘着シート。
【請求項５】
曲面を有する被着体の該曲面部分に貼付される請求項１または２に記載の粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着シートに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
被着体への貼着後、比較的容易に剥離することが可能な再剥離型の粘着シート（再剥離型粘着シート）は、取扱いが容易で、各種のラベル等に使用されている（例えば、特許文献１参照）。
【０００３】
従来、粘着シートの粘着剤層を形成するための粘着剤組成物には、有機溶剤型の粘着剤組成物が用いられていた。しかし、塗工の際に有機溶剤が揮発することが問題であった。また、粘着シートの粘着剤層に有機溶剤がわずかに残存することも問題であった。
【０００４】
一方、エマルション型の粘着剤組成物は、有機溶剤型の粘着剤組成物に比べて、環境面、安全面、および、衛生面等の観点において優れている。
【０００５】
そのため、近年では、粘着シートの粘着剤層を形成するための粘着剤組成物として、エマルション型の粘着剤組成物を用いることが多くなってきている（例えば、特許文献２参照）。
【０００６】
また、近年、地球温暖化等の環境問題が重視されており、二酸化炭素等の温室効果ガスの排出抑制の規制が強化されている。かかる観点から、植物由来の成分等を配合することによって、化石資源系材料の使用量を減らし、焼却処分時等に温室効果ガスの排出量を低減することができる粘着シートも提案されている。
【０００７】
しかしながら、再剥離型の粘着シートにおいて、粘着剤層のバイオマス度を高めると、再剥離性や、粘着剤層の基材に対する密着性が低下してしまうという問題があった。
【０００８】
また、粘着シートを貼付する対象となる被着体は、曲面を有するものが多い。そのため、特に曲面に対する貼付性に優れる粘着シートも求められる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１０－１７４０８７号公報
特開２０１６－０８８９６２号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
本発明の目的は、再剥離型の粘着シートにおいて、粘着剤層にバイオマスを利用しつつ、再剥離性、および、粘着剤層と基材との密着性に優れた粘着シートを提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）

関連特許
