公開番号2025093461
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209129
出願日2023-12-12
発明の名称内壁設置方法
出願人積水化学工業株式会社
代理人弁護士法人クレオ国際法律特許事務所
主分類E04B 1/348 20060101AFI20250617BHJP(建築物)
要約【課題】石膏ボード同士が干渉し合うことを回避し、施工上の問題が生じることを回避することができる内壁設置方法を提供する。

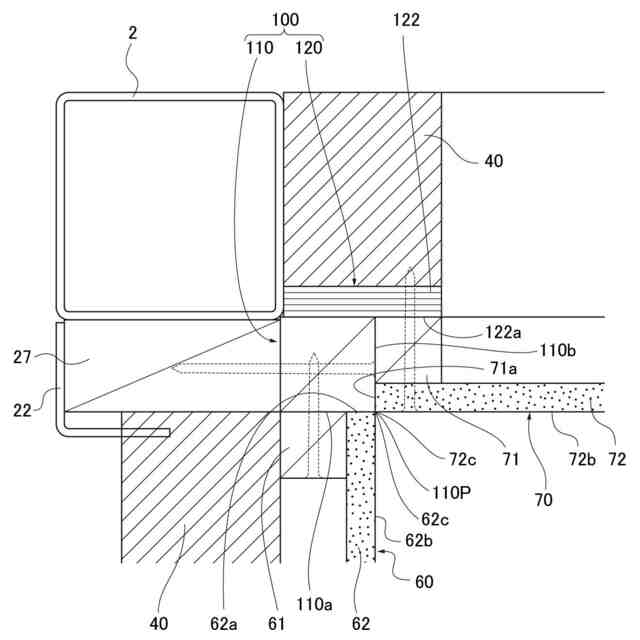

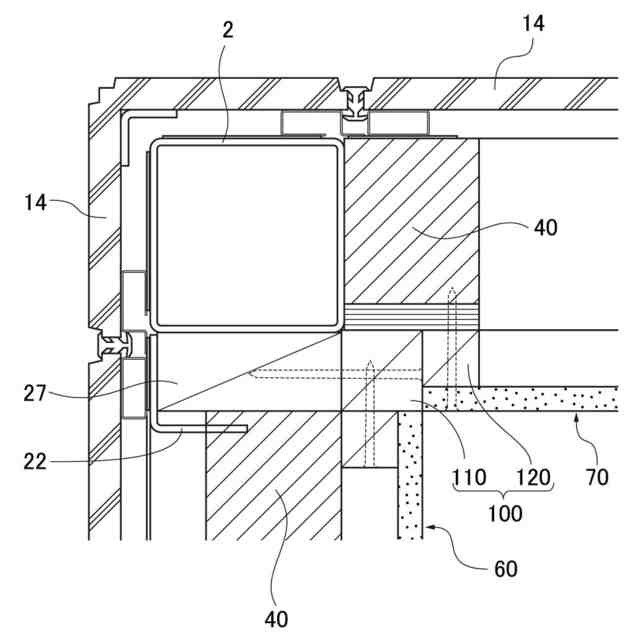

【解決手段】建物ユニット1の室内側に内壁を設置する内壁設置方法は、第1側面110aと、第1側面110aと交差する第2側面110bと、第1側面110aと第2側面110bとにより平面視L字状に形成された室内側に突出する隅部110Pとを有する取付部100のうち、第1側面110aに対して第1面材62を有する第1内壁パネル60を接触するように取り付ける第1取付工程と、第1内壁パネル60が取り付けられた取付部100を、建物ユニット1を構成する柱2に取り付ける第2取付工程と、第2面材72を有する第2内壁パネル70を、第2側面110bに接触するように取付部100に取り付ける第3取付工程とを備え、第1面材62と第2面材72とは、隅部110Pを介して交差した状態で取り付けられている。
【選択図】図5
特許請求の範囲【請求項１】
建物ユニットの室内側に内壁を設置する内壁設置方法であって、

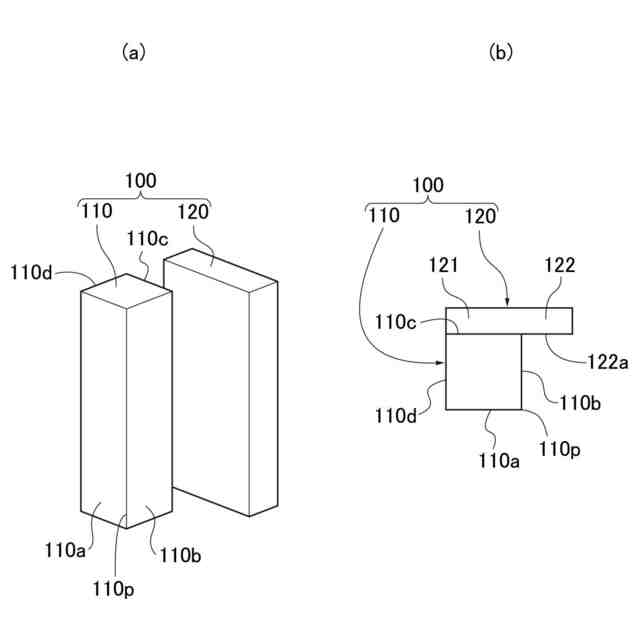

第１側面と、前記第１側面と交差する第２側面と、前記第１側面と前記第２側面とにより平面視Ｌ字状に形成された室内側に突出する隅部とを有する取付部のうち、前記第１側面に対して第１面材を有する第１内壁パネルを接触するように取り付ける第１取付工程と、

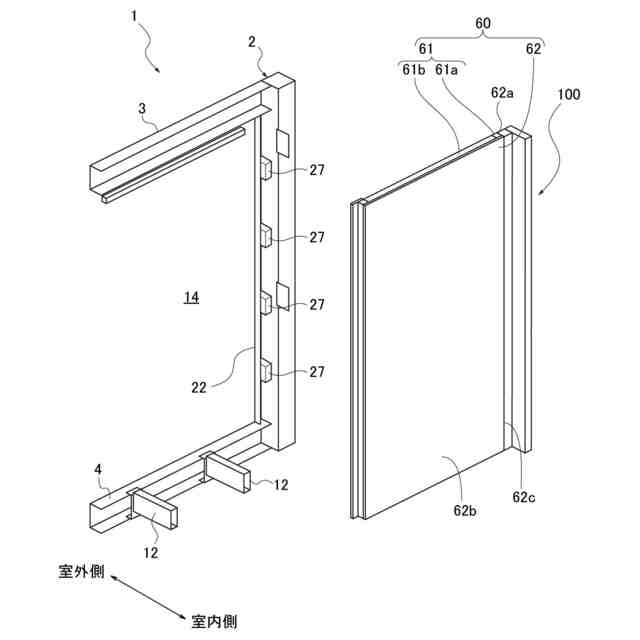

前記第１内壁パネルが取り付けられた前記取付部を、前記建物ユニットを構成する柱に取り付ける第２取付工程と、
第２面材を有する第２内壁パネルを、前記第２側面に接触するように前記取付部に取り付ける第３取付工程と、を備え、
前記第１面材と前記第２面材とは、前記隅部を介して交差した状態で取り付けられていることを特徴とする内壁設置方法。
続きを表示（約 290 文字）【請求項２】
前記取付部は、第１内壁パネルが延びる方向と交差する方向に突出する突出部を有し、
前記第３取付工程では、前記第２内壁パネルを前記突出部のうち室内側の側面に当接した状態で前記取付部に取り付けることを特徴とする請求項１に記載の内壁設置方法。
【請求項３】
前記第１面材の角部と前記第２面材の角部は、前記隅部において線接触した状態で配置されていることを特徴とする請求項１又は２に記載の内壁設置方法。
【請求項４】
前記突出部は、１２ｍｍ以上の厚みを有する板状に形成された部分であることを特徴とする請求項２に記載の内壁設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、内壁設置方法に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

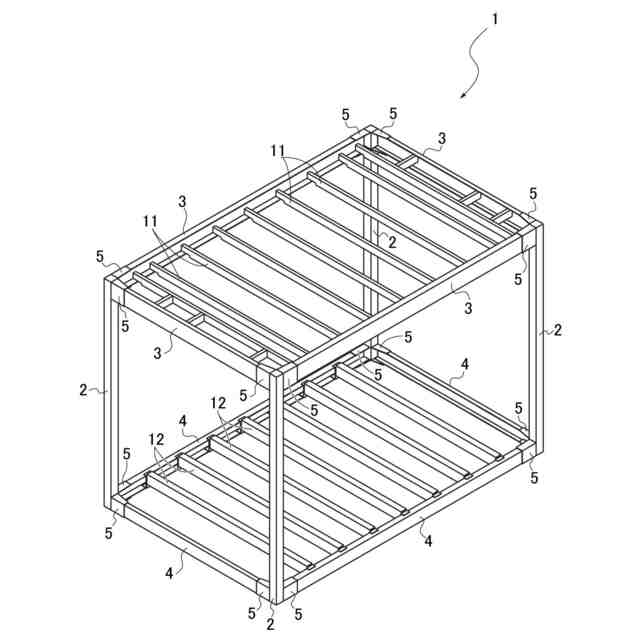

従来、ユニット建物において、ユニット建物の居室を形成する建物ユニット１の室内における柱が配置されるコーナー部分（入隅部）には、直交する一対の内壁が配置される。また、ユニット建物の耐火性能を向上させるために、内壁を石膏ボードのような不燃性材料からなる部材により覆うことが行われている。
【０００３】
例えば、特許文献１には、壁同士が交差する交差部を有する鋼製間仕切り壁の構造が開示されている。鋼製間仕切り壁は、ウェブおよびフランジからなる溝型状の鋼製ランナーと、鋼製ランナー間に立設される角筒状の鋼製間柱と、各鋼製間柱の両側面および鋼製ランナーの両側のフランジを覆う複数の石膏ボードと、各石膏ボードを鋼製間柱にそれぞれ固定するビスや釘等とによって構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－１５６４０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の構成によれば、住宅の居室空間を区画する間仕切りとして適用される鋼製間仕切り壁の内側において、交差する一対の石膏ボードが配置され、この一対の石膏ボードのうち、一方が他方に対して突き当てて配置されている。しかしながら、このように一対の石膏ボードが、いわゆる勝ち負けができた状態で配置されている場合には、一方の石膏ボードを他方の石膏ボードに対して取り付けるあるいは取り外す際、石膏ボード同士が干渉し合うことによりスムーズな取り付けあるいは除去ができないという不都合が生じていた。
【０００６】
そこで、本発明は、石膏ボード同士が干渉し合うことを回避し、施工上の問題が生じることを回避することができる内壁設置方法を提供することを目的としている。
【課題を解決するための手段】
【０００７】

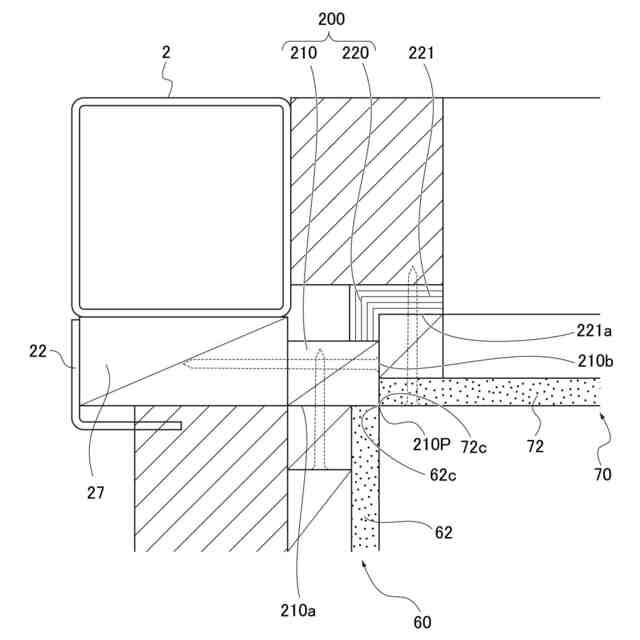

上記課題に対して、本発明は、建物ユニットの室内側に内壁を設置する内壁設置方法であって、第１側面と、前記第１側面と交差する第２側面と、前記第１側面と前記第２側面とにより平面視Ｌ字状に形成された室内側に突出する隅部とを有する取付部のうち、前記第１側面に対して第１面材を有する第１内壁パネルを接触するように取り付ける第１取付工程と、前記第１内壁パネルが取り付けられた前記取付部を、前記建物ユニットを構成する柱に取り付ける第２取付工程と、第２面材を有する第２内壁パネルを、前記第２側面に接触するように前記取付部に取り付ける第３取付工程と、を備え、前記第１面材と前記第２面材とは、前記隅部を介して交差した状態で取り付けられていることを特徴とする。
【０００８】

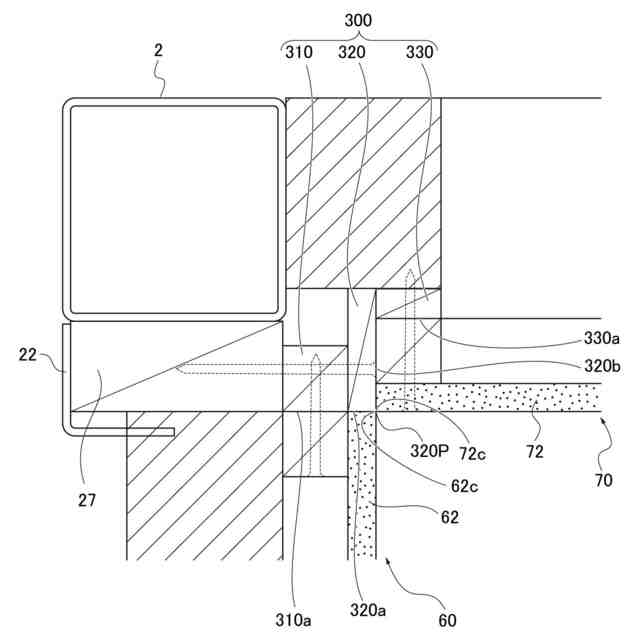

ここで、前記取付部は、第１内壁パネルが延びる方向と交差する方向に突出する突出部を有し、前記第３取付工程では、前記第２内壁パネルを前記突出部のうち室内側の側面に当接した状態で前記取付部に取り付けることが望ましい。
【０００９】
また、前記第１面材の角部と前記第２面材の角部は、前記隅部において線接触した状態で配置されていることが望ましい。更に、前記突出部は、１２ｍｍ以上の厚みを有する板状に形成された部分であることが望ましい。
【発明の効果】
【００１０】
本発明の建物ユニットの室内側に内壁を設置する内壁設置方法は、取付部のうち、第１側面に対して第１面材を有する第１内壁パネルを接触するように取り付ける第１取付工程と、第１内壁パネルが取り付けられた取付部を、建物ユニットを構成する柱に取り付ける第２取付工程と、第２面材を有する第２内壁パネルを、第２側面に接触するように取付部に取り付ける第３取付工程と、を備え、第１面材と第２面材とは、隅部を介して交差した状態で取り付けられている。
（【００１１】以降は省略されています）
