公開番号2025092118
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207791
出願日2023-12-08
発明の名称光学装置及び撮像システム
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 7/04 20210101AFI20250612BHJP(光学)
要約【課題】小型化を実現した光学装置を提供する。
【解決手段】4A群鏡筒122と、ガイド部材123a及びガイド部材123bと、ラックバネ132とを有するレンズ鏡筒10であって、4A群鏡筒122は、直進案内部122Gと、回転規制部122dとを備え、ガイド部材123aに摺動する直進案内部122Gの摺動面122jは、ラックバネ132が4A群鏡筒122に及ぼす第1の力F1と回転規制部122dがガイド部材123bから受ける第2の力F2との合力F3の反力方向へ、第1の軸の中心から引いた直線Lとガイド部材123aの外周面との交点Bから第1の軸を中心に±90度の範囲に存在し、直進案内部122Gは、光軸方向に見て摺動面122jを含まない範囲で切り欠き部122eを有し、ガイド部材123aの一部は、光軸方向に見て切り欠き部122eに存在し、ガイド部材123aは、光軸直交方向に見て直進案内部122Gと重なる。
【選択図】図3
特許請求の範囲【請求項１】
第１の移動レンズ群を保持する第１の保持部材と、
前記第１の保持部材を光軸方向へ案内する第１の案内部材及び第２の案内部材と、
前記第１の保持部材を前記光軸方向へ駆動する第１の駆動部と、
前記第１の駆動部の駆動力を前記第１の保持部材に伝達する第１の連結部材と、
前記第１の保持部材と前記第１の駆動部とを付勢及び前記第１の保持部材と前記第１の案内部材とを付勢する第１の付勢部材とを有する光学装置であって、
前記第１の保持部材は、前記第１の案内部材に当接し光軸と平行な第１の軸に沿って案内される第１の直進案内部と、前記第２の案内部材に当接する第１の規制部とを備え、
前記第１の案内部材に対して摺動する前記第１の直進案内部の摺動面は、前記第１の付勢部材が前記第１の保持部材に及ぼす第１の力と前記第１の規制部が前記第２の案内部材から受ける第２の力との合力の反力方向へ、前記第１の軸の中心から引いた直線と前記第１の案内部材の外周面との交点から前記第１の軸を中心に±９０度の範囲に存在し、
前記第１の直進案内部は、前記光軸方向に見て前記摺動面を含まない範囲で切り欠き部を有し、
前記第１の案内部材の一部又は他の部材は、前記光軸方向に見て前記切り欠き部に存在し、
前記第１の案内部材又は前記他の部材は、光軸直交方向に見て前記第１の直進案内部と重なるように配置されていることを特徴とする光学装置。
続きを表示（約 1,300 文字）【請求項２】
前記第１の直進案内部は、前記光軸方向に見て第１の接触点と第２の接触点とで前記第１の案内部材に当接し、
前記第１の接触点を含む前記第１の直進案内部の第１の摺動面と前記第２の接触点を含む前記第１の直進案内部の第２の摺動面は、光軸直交平面において各々の延長線が交差し、
前記第１の接触点は、前記第２の接触点より前記第１の駆動部の近くであって、前記交点から前記第１の案内部材の中心を軸に前記第１の駆動部に接近する方向へ９０度の間に存在し、
又は、前記第２の接触点が前記交点から前記第１の案内部材の中心を軸に前記第１の駆動部から離隔する方向へ９０度の間に存在することを特徴とする請求項１に記載の光学装置。
【請求項３】
第２の移動レンズ群を保持する第２の保持部材と、
前記第２の保持部材を前記光軸方向へ駆動する第２の駆動部と、
前記第２の駆動部の駆動力を前記第２の保持部材に伝達する第２の連結部材とを更に有し、
前記第２の保持部材は、前記光軸方向へ案内される第２の直進案内部と、前記第１の案内部材に当接する第２の規制部とを備え、
少なくとも前記第１の保持部材と前記第２の保持部材が前記光軸方向において近接したとき、前記第２の規制部は、前記第１の直進案内部と前記第１の軸に直交する面で重複することを特徴とする請求項１に記載の光学装置。
【請求項４】
前記第２の保持部材と前記第２の駆動部とを付勢及び前記第２の保持部材と前記第２の案内部材とを付勢する第２の付勢部材を備え、
前記第２の直進案内部は、前記光軸方向に見て第３の接触点と第４の接触点とで前記第２の案内部材に当接し、
前記第３の接触点を含む前記第２の直進案内部の第３の摺動面と前記第４の接触点とを含む前記第２の直進案内部の第４の摺動面は、光軸直交平面において各々の延長線が交差することを特徴とする請求項３に記載の光学装置。
【請求項５】
前記第１の規制部は、前記第２の案内部材に当接することによって、前記第１の案内部材の周りに前記第１の保持部材が回転することを防止することを特徴とする請求項１に記載の光学装置。
【請求項６】
前記第２の規制部は、前記第１の案内部材に当接することによって、前記第１の案内部材の周りに前記第２の保持部材が回転することを防止することを特徴とする請求項３に記載の光学装置。
【請求項７】
前記第１の保持部材には、前記第１の保持部材が前記第２の案内部材から離隔することを規制する第３の規制部が設けられていることを特徴とする請求項１に記載の光学装置。
【請求項８】
前記第３の規制部は、前記第２の案内部材を固定した筒部材によって回転を係止することを特徴とする請求項７に記載の光学装置。
【請求項９】
前記第３の規制部は、前記第２の案内部材によって回転を係止することを特徴とする請求項７に記載の光学装置。
【請求項１０】
請求項１から請求項９の何れか一項に記載の光学装置と、該光学装置により形成された像を撮る撮像素子とを有することを特徴とする撮像システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は光学装置及び撮像システムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
電気的な駆動手段を用いてレンズ群を移動する機構を有するレンズ鏡筒、及びそのレンズ鏡筒を備えた撮像装置が知られている。
【０００３】
特許文献１には、レンズ鏡筒の小型化のために、リニア超音波モータに連結する伝達部材のガタ取りと、レンズの保持部材とガイドバーのガタ取りを１つの付勢部材で実現した構成が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６９９６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された構成では、ガイドバーが嵌合する嵌合部がスリーブ穴（筒状）であり、周辺部材は筒状部を考慮して配置する必要があるため、更なる小型化が難しくなっている。
【０００６】
本発明の目的は、小型化を実現した光学装置を提供することである。
【課題を解決するための手段】
【０００７】
本発明は、第１の移動レンズ群を保持する第１の保持部材と、前記第１の保持部材を光軸方向へ案内する第１の案内部材及び第２の案内部材と、前記第１の保持部材を前記光軸方向へ駆動する第１の駆動部と、前記第１の駆動部の駆動力を前記第１の保持部材に伝達する第１の連結部材と、前記第１の保持部材と前記第１の駆動部とを付勢及び前記第１の保持部材と前記第１の案内部材とを付勢する第１の付勢部材とを有する光学装置であって、前記第１の保持部材は、前記第１の案内部材に当接し光軸と平行な第１の軸に沿って案内される第１の直進案内部と、前記第２の案内部材に当接する第１の規制部とを備え、前記第１の案内部材に対して摺動する前記第１の直進案内部の摺動面は、前記第１の付勢部材が前記第１の保持部材に及ぼす第１の力と前記第１の規制部が前記第２の案内部材から受ける第２の力との合力の反力方向へ、前記第１の軸の中心から引いた直線と前記第１の案内部材の外周面との交点から前記第１の軸を中心に±９０度の範囲に存在し、前記第１の直進案内部は、光軸方向に見て前記摺動面を含まない範囲で切り欠き部を有し、前記第１の案内部材の一部又は他の部材は、前記光軸方向に見て前記切り欠き部に存在し、前記第１の案内部材又は前記他の部材は、光軸直交方向に見て前記第１の直進案内部と重なるように配置されることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、小型化を実現した光学装置を提供することができる。
【図面の簡単な説明】
【０００９】

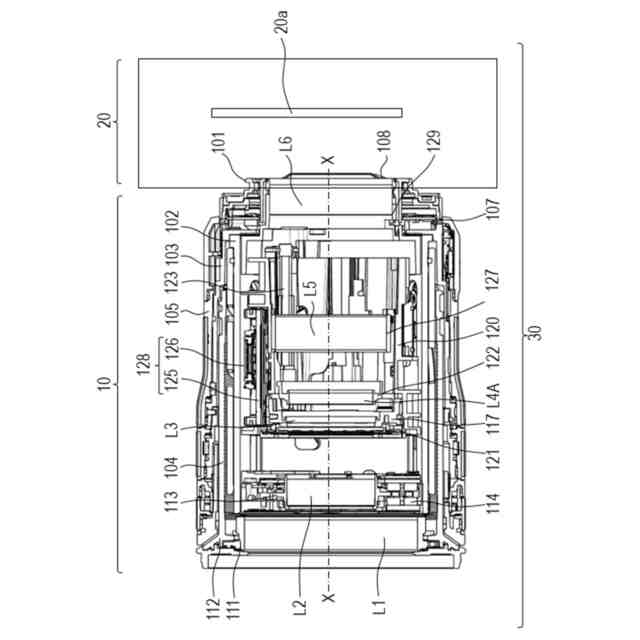

実施例１における撮像システム３０の断面図である。

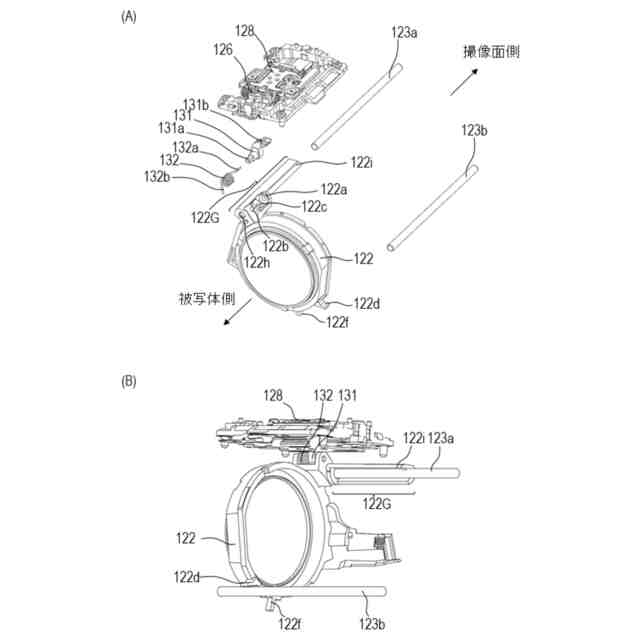

（Ａ）実施例１における４Ａ群鏡筒１２２と周辺部材の分解斜視図である。（Ｂ）別視点から見た４Ａ群鏡筒１２２に周辺部材を組付けた構成の斜視図である。
実施例１における４Ａ群鏡筒１２２に周辺部材を組付けた構成の正面図である。

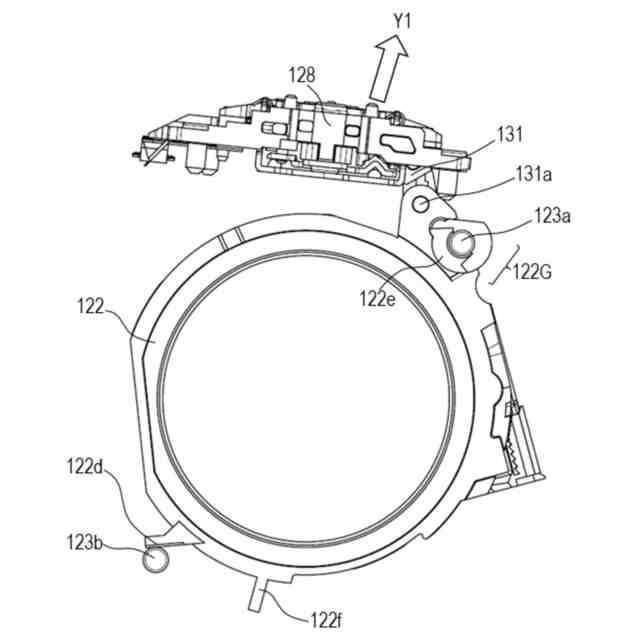

実施例１における４Ａ群鏡筒１２２に作用する力を示す正面図である。

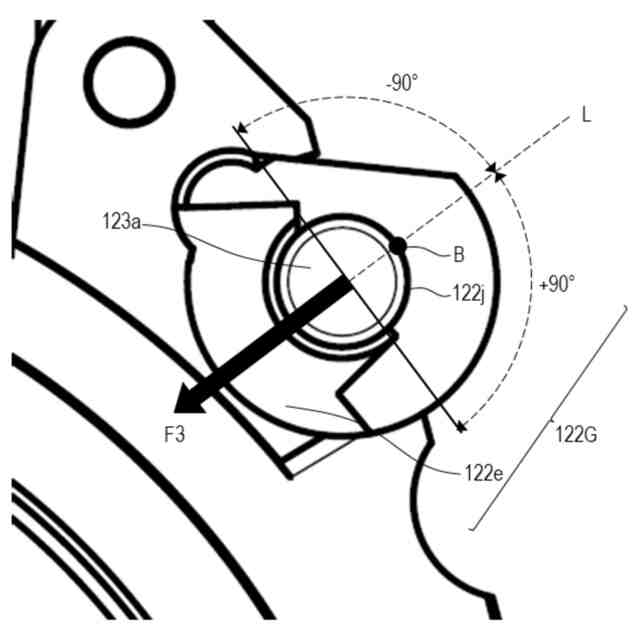

図４に示されている破線の範囲Ａの拡大図である。

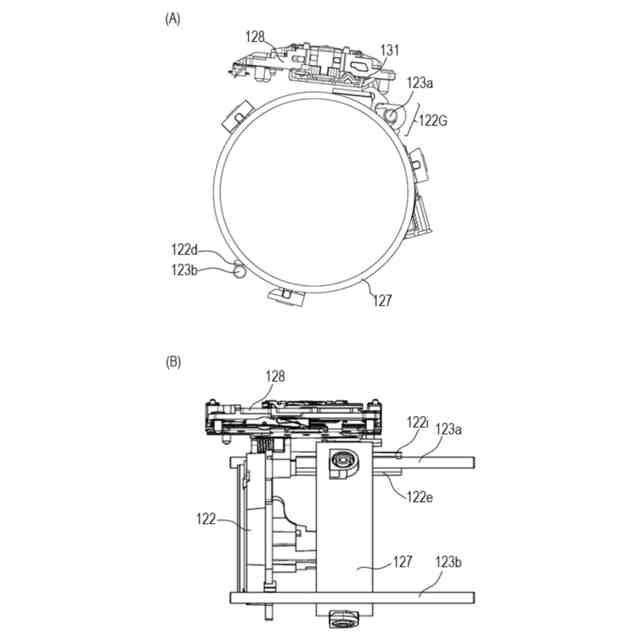

（Ａ）実施例１における４Ａ群鏡筒１２２及び５群鏡筒１２７の配置を撮像面側から見た正面図である。（Ｂ）同配置の側面図である。

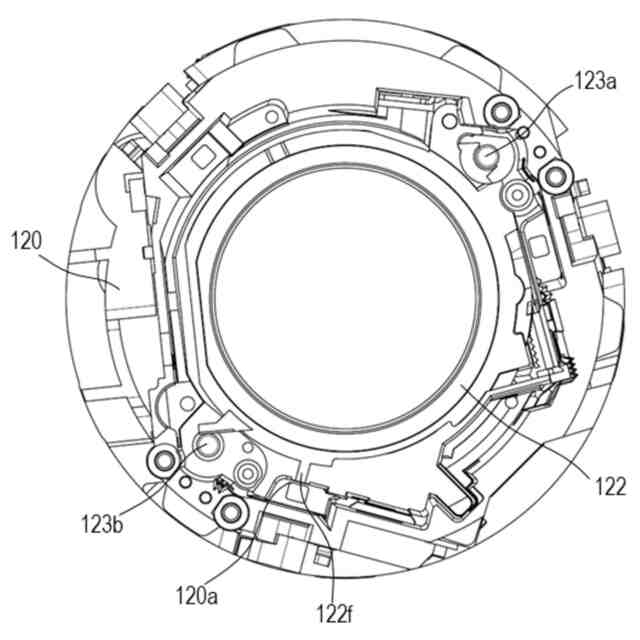

実施例１における４Ａ群鏡筒１２２を３群ベース鏡筒１２０に組付けた構成を撮像面側から見た正面図である。

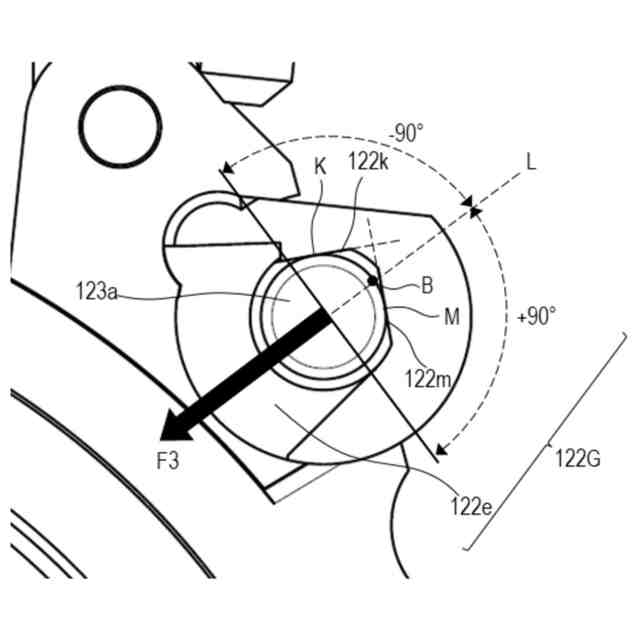

実施例１における直進案内部１２２Ｇの変形例１である直進案内部１２２Ｇの拡大図である。

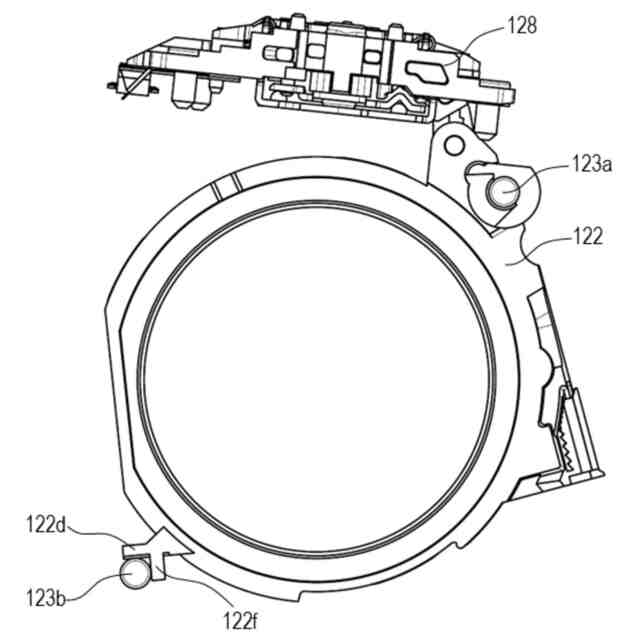

実施例１における４Ａ群鏡筒１２２の回転規制部１２２ｆの変形例２を示す撮像面側から見た正面図である。
実施例１における４Ａ群鏡筒１２２の駆動手段の変形例３を示す斜視図である。
実施例１におけるガイド部材１２３ａの変形例４を示す撮像面側から見た正面図である。
図１１に示されている破線の範囲Ａの拡大図である。
実施例２におけるレンズ鏡筒１０の断面図である。
実施例２における４Ａ群鏡筒１２２及び４Ｂ群鏡筒２２２と周辺部材の分解斜視図である。
（Ａ）実施例２における４Ａ群鏡筒１２２及び４Ｂ群鏡筒２２２に周辺部材を組付けた構成において、撮像面側から見た正面図である。（Ｂ）被写体側から見た正面図である。
図１５（Ｂ）に示されている破線の範囲Ｃの拡大図である。
実施例２における４Ａ群鏡筒１２２及び４Ｂ群鏡筒２２２を３群ベース鏡筒１２０に組付けた構成を撮像面側からみた正面図である。
（Ａ）４Ａ群鏡筒１２２と４Ｂ群鏡筒２２２との距離が最大の状態の時の図１５の断面線Ｅ－Ｅにおける断面図である。（Ｂ）同距離が最小の状態の時の断面図である。
実施例２における４Ｂ群鏡筒２２２の直進案内部２２２Ｇの変形例５を示す拡大図である。
実施例２における４Ａ群鏡筒１２２の駆動手段の変形例６を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下に、本発明の好ましい実施の形態を、添付の図面に基づいて詳細に説明する。
（【００１１】以降は省略されています）
