公開番号2025090182
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205264
出願日2023-12-05
発明の名称ズームレンズおよび撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250610BHJP(光学)
要約【課題】広画角かつ大口径で高い光学性能が得られるズームレンズを提供する。
【解決手段】ズームレンズは、負の屈折力の第1レンズ群L1と、少なくとも3つのレンズ群を含んで広角端における合成の屈折力が正の後群からなる。第1レンズ群は、物体側から像側へ順に連続して配置された3つの負レンズを含む。第1レンズ群の焦点距離f1、後群の広角端での焦点距離fRw、ズームレンズの広角端でのバックフォーカスBFw、ズームレンズの広角端での焦点距離fw、ズームレンズの広角端での半画角ωwは、-2.5≦f1/fRw≦-0.5および0.3≦BFw/(fw×tanωw)≦0.8なる条件を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置されたレンズ群が、負の屈折力の第１レンズ群と、少なくとも３つのレンズ群を含んで広角端における合成の屈折力が正の後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記第１レンズ群は、物体側から像側へ順に連続して配置された３つの負レンズを含み、
前記第１レンズ群の焦点距離をｆ１、前記後群の広角端での焦点距離をｆＲｗ、前記ズームレンズの広角端でのバックフォーカスをＢＦｗ、前記ズームレンズの広角端での焦点距離をｆｗ、前記ズームレンズの広角端での半画角をωｗとするとき、
－２．５≦ｆ１／ｆＲｗ≦－０．５
０．３≦ＢＦｗ／（ｆｗ×ｔａｎωｗ）≦０．８
なる条件を満足することを特徴とするズームレンズ。
続きを表示（約 1,200 文字）【請求項２】
－３．０≦ｆ１／ｆｗ≦－１．０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記ズームレンズの望遠端での焦点距離をｆｔとするとき、
－２．０≦ｆ１／ｆｔ≦－０．５
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記第１レンズ群Ｌ１の光軸上の長さをＬＤ１、前記ズームレンズの望遠端での光学全長をＴＬｔとするとき、
０．１０≦ＬＤ１／ＴＬｔ≦０．３０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記ズームレンズの広角端での光学全長をＴＬｗ、望遠端での光学全長をＴＬｔとするとき、
０．７０≦ＴＬｔ／ＴＬｗ≦１．１０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記後群は、最も物体側に第２レンズ群を有し、
広角端での前記第１レンズ群と前記第２レンズ群Ｌ２の光軸上の間隔をＬＤ１２ｗ、前記ズームレンズの広角端での光学全長をＴＬｗとするとき、
０．１０≦ＬＤ１２ｗ／ＴＬｗ≦０．３０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記ズームレンズの広角端での光学全長をＴＬｗとするとき、
－０．４０≦ｆ１／ＴＬｗ≦－０．２０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記第１レンズ群は、最も物体側に負レンズを有し、
該最も物体側の負レンズの物体側の面の曲率半径をＲ１、像側の面の曲率半径をＲ２とし、
ＳＦ１１＝（Ｒ２＋Ｒ１）／（Ｒ２－Ｒ１）
とするとき、
－２．５≦ＳＦ１１≦－１．２
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記第１レンズ群Ｌ１は、物体側から２番目に負レンズを有し、
該２番目の負レンズの物体側の面の曲率半径をＲ３、像側の面の曲率半径をＲ４とし、
ＳＦ１２＝（Ｒ４＋Ｒ３）／（Ｒ４－Ｒ３）
とするとき、
－４．５≦ＳＦ１２≦－１．２
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記第１レンズ群は、少なくとも１つの正レンズと前記少なくとも３つの負レンズを含み、
前記少なくとも１つの正レンズのｄ線における屈折率の平均をｎｄ１ｐ、前記少なくとも３つの負レンズのｄ線における屈折率の平均をｎｄ１ｎとするとき、
－０．４０≦ｎｄ１ｎ－ｎｄ１ｐ≦－０．２０
なる条件を満足することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像等に用いられるズームレンズに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
レトロフォーカスタイプのズームレンズとして、物体側から像側へ順に配置された、負の屈折力の第１レンズ群と、複数のレンズ群を含む後群とを有するものが特許文献１、２に開示されている。特許文献１のズームレンズは、物体側から順に配置された、負の屈折力の第１レンズ群、正の屈折力の第２レンズ群、開口絞り、負の屈折力の第３レンズ群、正の屈折力の第４レンズ群、負の屈折力の第５レンズ群および負の屈折力の第６レンズ群により構成されている。特許文献２のズームレンズは、物体側から順に配置された、負の屈折力の第１レンズ群、開口絞りを含む正の屈折力の第２レンズ群、負の屈折力の第３レンズ群および負の屈折力の第４レンズ群により構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１９６５７２号公報
特開２０２１－１３５４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のようなズームレンズには小型かつ高変倍比でありながら高い光学性能を有することが求められ、このためには各レンズ群の屈折力や構成、さらにズーミングにおける移動条件等を適切に設定することが重要となる。
【０００５】
特許文献１のズームレンズでは、第１レンズ群に含まれる負レンズの数が少なく、像面湾曲等の軸外収差を補正しつつ広角化を達成することが困難である。特許文献２のズームレンズでは、第１レンズ群の屈折力が強く、小型化には有利である。しかし、広角化と高い光学性能を得るためには、第１レンズ群に多くの非球面レンズを配置する必要があり、各非球面レンズの成形ばらつきによる光学性能の低下を招き易い。
【０００６】
本発明は、広画角かつ大口径で高い光学性能が得られるズームレンズを提供する。
【課題を解決するための手段】
【０００７】
本発明の一側面としてのズームレンズは、物体側から像側へ順に配置されたレンズ群が、負の屈折力の第１レンズ群と、少なくとも３つのレンズ群を含んで広角端における合成の屈折力が正の後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化する。第１レンズ群は、物体側から像側へ順に連続して配置された少なくとも３つの負レンズを含む。第１レンズ群の焦点距離をｆ１、後群の広角端での焦点距離をｆＲｗ、ズームレンズの広角端でのバックフォーカスをＢＦｗ、ズームレンズの広角端での焦点距離をｆｗ、ズームレンズの広角端での半画角をωｗとするとき、
－２．５≦ｆ１／ｆＲｗ≦－０．５
０．３≦ＢＦｗ／（ｆｗ×ｔａｎωｗ）≦０．８
なる条件を満足することを特徴とする。なお、上記ズームレンズを備えた撮像装置も、本発明の他の一側面を構成する。
【発明の効果】
【０００８】
本発明によれば、広画角かつ大口径で高い光学性能が得られるズームレンズを提供することができる。
【図面の簡単な説明】
【０００９】

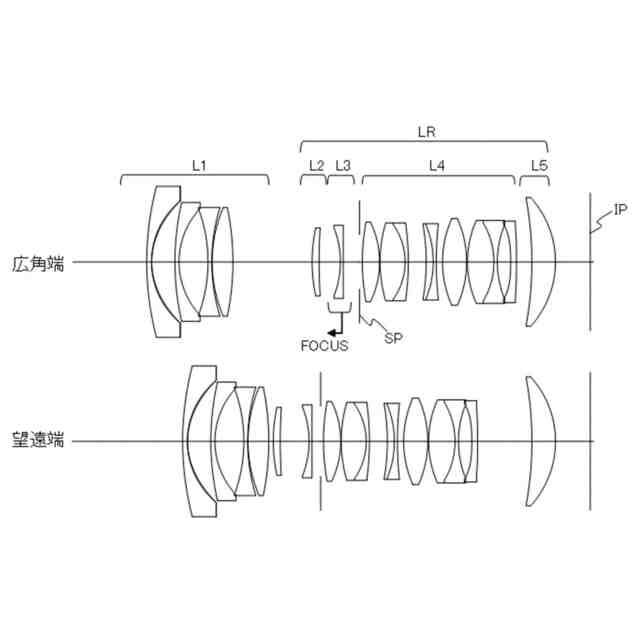

実施例１のズームレンズの広角端および望遠端での断面図。

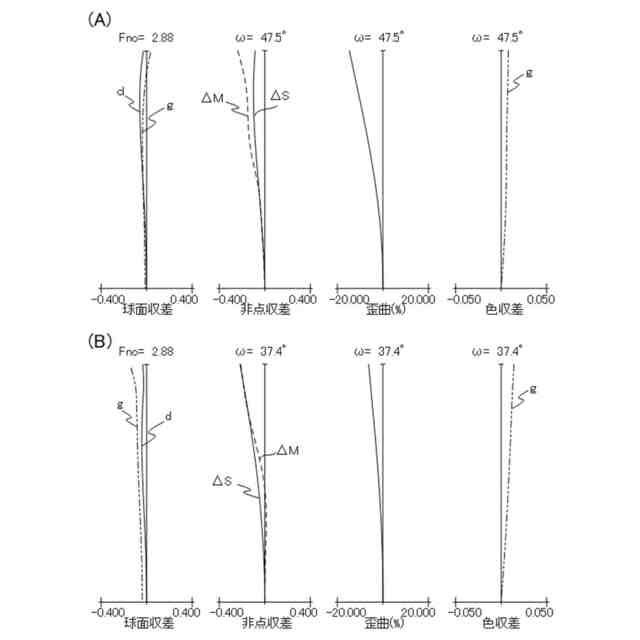

実施例１のズームレンズの（Ａ）広角端および（Ｂ）望遠端での収差図。

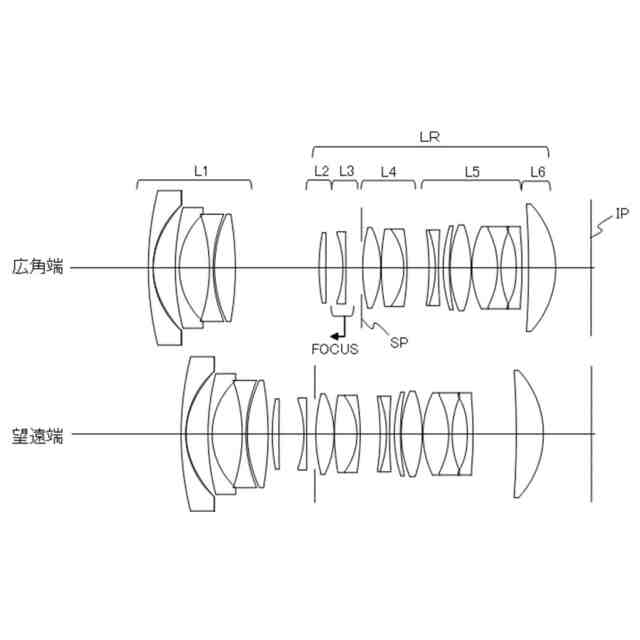

実施例２のズームレンズの広角端および望遠端での断面図。

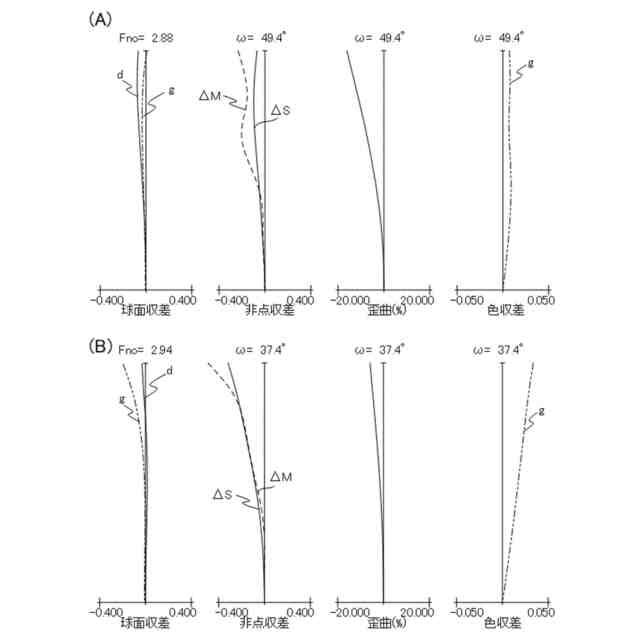

実施例２のズームレンズの（Ａ）広角端および（Ｂ）望遠端での収差図。

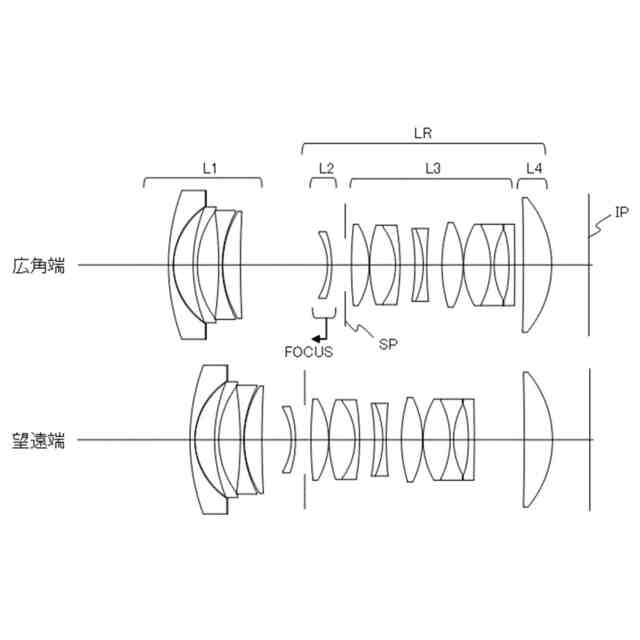

実施例３のズームレンズの広角端および望遠端での断面図。

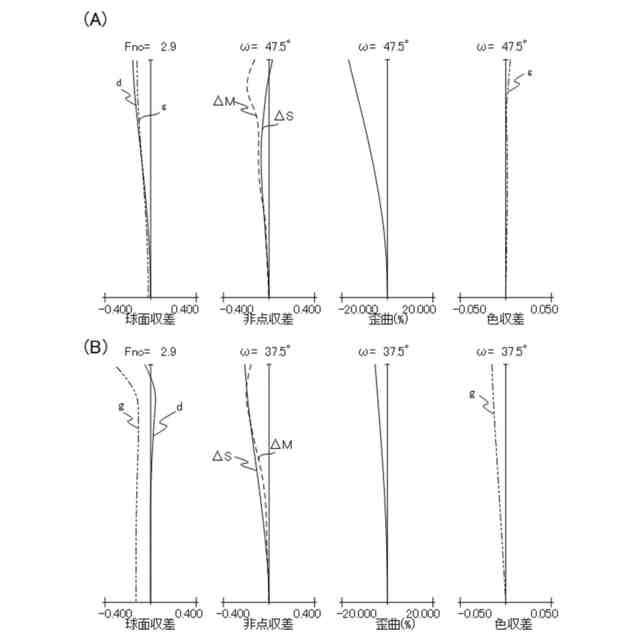

実施例３のズームレンズの（Ａ）広角端および（Ｂ）望遠端での収差図。

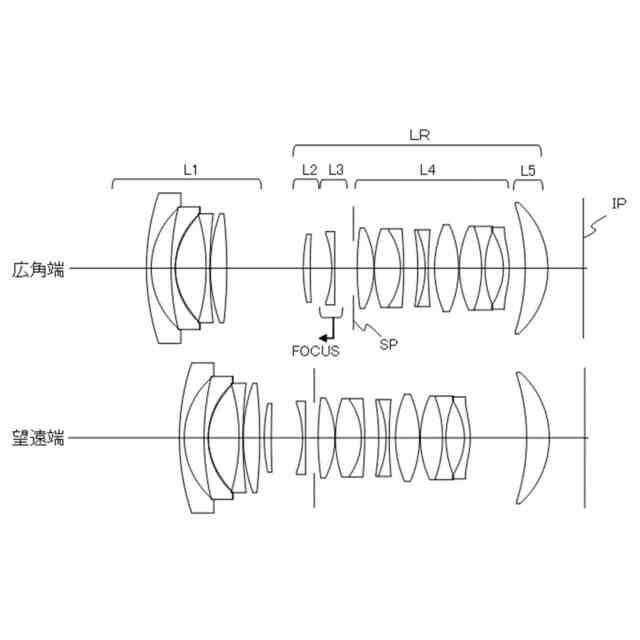

実施例４のズームレンズの広角端および望遠端での断面図。
実施例４のズームレンズの（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例５のズームレンズの広角端および望遠端での断面図。
実施例５のズームレンズの（Ａ）広角端および（Ｂ）望遠端での収差図。
実施例１～５のズームレンズを備えた撮像装置の概略図。
非球面形状に対する条件式の算出方法の説明図。
【発明を実施するための形態】
【００１０】
以下、本発明の実施例について図面を参照しながら説明する。ここでは実施例１～５のズームレンズを具体的に説明する前に、各実施例のズームレンズに共通する事項について説明する。図１、図３、図５、図７および図９はそれぞれ、実施例１～５のズームレンズの広角端および望遠端での断面を示している。
（【００１１】以降は省略されています）
