公開番号2025089910
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204883
出願日2023-12-04
発明の名称カメラシステム、データ保存方法、及び、プログラム
出願人コニカミノルタ株式会社
代理人弁理士法人磯野国際特許商標事務所
主分類H04N 5/76 20060101AFI20250609BHJP(電気通信技術)
要約【課題】保存データが内部ストレージの空き容量(記憶可能能力)を圧迫することを防いで、データの保存可能時間(量)を増やす。

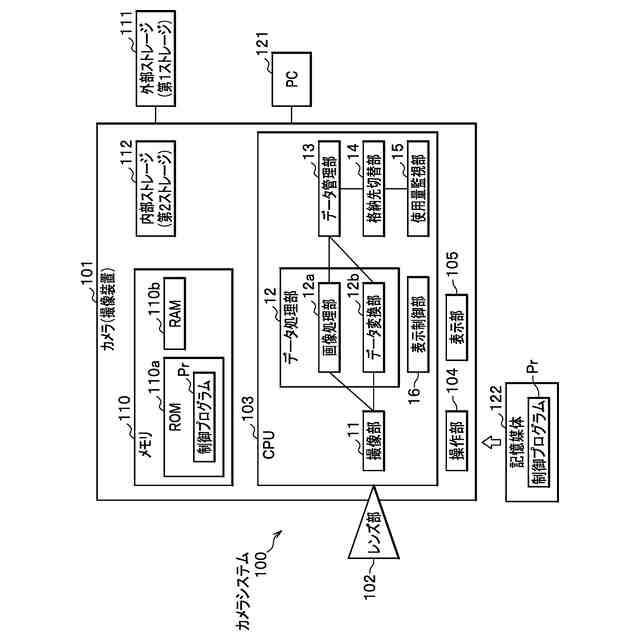

【解決手段】カメラシステム100は、第1ストレージ(外部ストレージ111)と、第2ストレージ(内部ストレージ112)と、撮影データから処理済データを生成するデータ処理部12と、データを管理するデータ管理部13と、を備える。データ管理部は、第1ストレージの使用量が第1閾値を超えている場合に、撮影データのみを第2ストレージに格納する。また、データ管理部は、第1ストレージの使用量が特定処理用閾値よりも少なくなった場合に、データ処理で第2ストレージの撮影データから生成される処理済データを第1ストレージに保存する。そして、生成に用いられた撮影データを第2ストレージから削除する。
【選択図】図1
特許請求の範囲【請求項１】
第１ストレージと、
第２ストレージと、
撮影データから処理済データを生成するデータ処理部と、
データを管理するデータ管理部と、を備え、
前記データ管理部は、

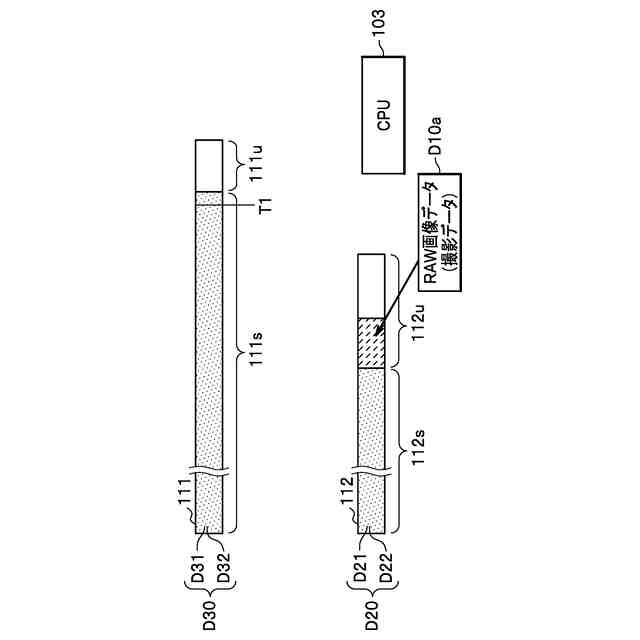

前記第１ストレージの使用量が第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、

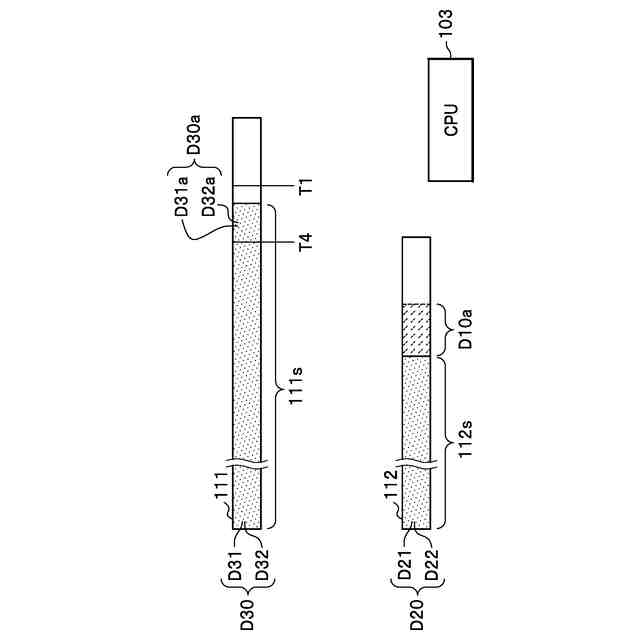

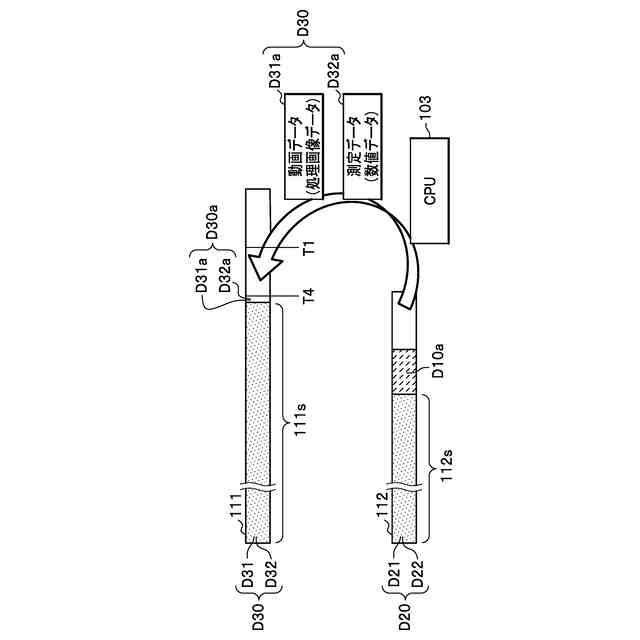

前記第１ストレージの使用量が特定処理用閾値よりも少なくなった場合に、データ処理で前記第２ストレージの撮影データから生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、
カメラシステム。
続きを表示（約 2,700 文字）【請求項２】

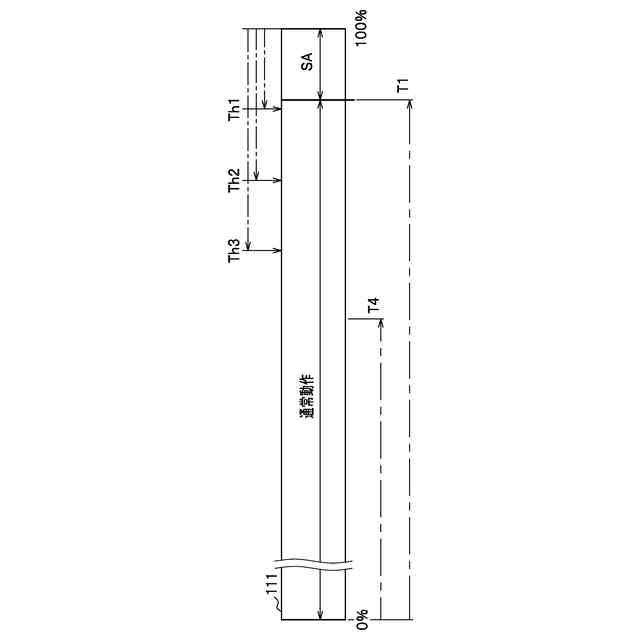

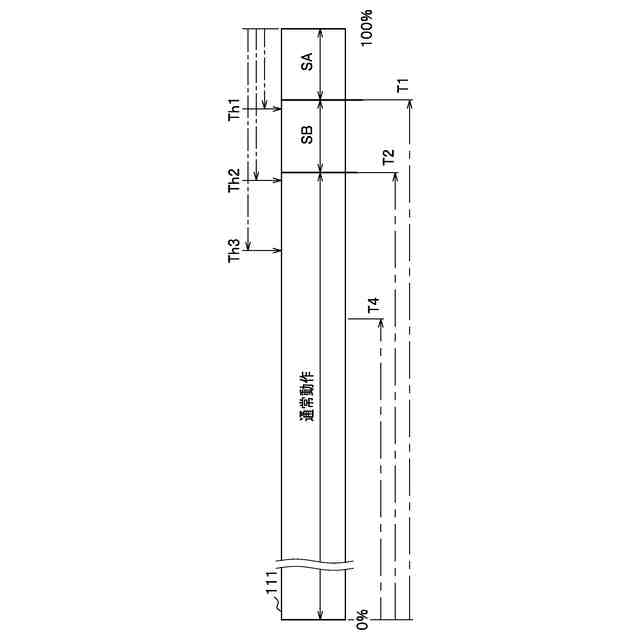

前記第１閾値と第２閾値と前記特定処理用閾値が大きい方から順に設定されており、
前記データ管理部は、
前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部を前記第１ストレージに格納し、
前記第１ストレージの使用量が前記第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、
前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなった場合に、前記データ処理で生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、
請求項１に記載のカメラシステム。
【請求項３】
前記第１閾値と第２閾値と第３閾値と前記特定処理用閾値が大きい方から順に設定されており、
前記データ管理部は、
前記第１ストレージの使用量が前記第３閾値と前記第２閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部として生成される比較的容量が小さな小容量データと比較的容量が大きな大容量データの一部を前記第１ストレージに格納し、
前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部として前記小容量データを前記第１ストレージに格納し、
前記第１ストレージの使用量が前記第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、
前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなった場合に、前記データ処理で生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、
請求項１に記載のカメラシステム。
【請求項４】
前記第１ストレージの使用量を監視する使用量監視部と、
データの格納先を切り替える格納先切替部と、を備える、
請求項１に記載のカメラシステム。
【請求項５】
前記使用量監視部には、前記第１閾値と前記特定処理用閾値が大きい方から順に設定されており、
前記格納先切替部は、
前記第１ストレージの使用量が前記第１閾値よりも少ない場合に、前記撮影データと前前記処理済データの格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第１閾値を超えている場合に、前記撮影データの格納先を前記第２ストレージに設定し、
前記撮影データが前記第２ストレージに格納されている場合で、かつ、前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなったときに、前記データ処理で生成される処理済データの格納先を前記第１ストレージに設定する、
請求項４に記載のカメラシステム。
【請求項６】
前記使用量監視部には、前記第１閾値と第２閾値と前記特定処理用閾値が大きい方から順に設定されており、
前記格納先切替部は、
前記第１ストレージの使用量が前記第２閾値よりも少ない場合に、前記撮影データと前記処理済データの格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、前記撮影データの格納先を記第２ストレージに設定するとともに、前記処理済データの一部の格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第１閾値を超えている場合に、前記撮影データの格納先を記第２ストレージに設定し、
前記撮影データが前記第２ストレージに格納されている場合で、かつ、前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなったときに、前記データ処理で生成される処理済データの格納先を前記第１ストレージに設定する、
請求項４に記載のカメラシステム。
【請求項７】
前記データ管理部は、前記撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部を前記第１ストレージに格納する際に、前記処理済データの一部に対応する対応撮影データに対して、前記処理済データの一部と関連付ける識別子を付与して、前記第２ストレージに格納する、
請求項６に記載のカメラシステム。
【請求項８】
前記使用量監視部には、前記第１閾値と第２閾値と第３閾値と前記特定処理用閾値が大きい方から順に設定されており、
前記格納先切替部は、
前記第１ストレージの使用量が前記第３閾値よりも少ない場合に、前記撮影データと前記処理済データの格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第３閾値と前記第２閾値との間にある場合に、前記撮影データの格納先を前記第２ストレージに設定するととともに、前記処理済データの一部として生成される比較的容量が小さな小容量データと比較的容量が大きな大容量データの一部の格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、前記撮影データの格納先を前記第２ストレージに設定するととともに、前記処理済データの一部として前記小容量データの格納先を前記第１ストレージに設定し、
前記第１ストレージの使用量が前記第１閾値を超えている場合に、前記撮影データの格納先を記第２ストレージに設定し、
前記撮影データが前記第２ストレージに格納されている場合で、かつ、前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなったときに、前記データ処理で生成される処理済データの格納先を前記第１ストレージに設定する、
請求項４に記載のカメラシステム。
【請求項９】
前記データ管理部は、前記撮影データを前記第２ストレージに格納するとともに、前記小容量データを前記第１ストレージに格納する際に、前記小容量データに対応する対応撮影データに対して、前記小容量データと関連付ける識別子を付与して、前記第２ストレージに格納する、
請求項８に記載のカメラシステム。
【請求項１０】
前記使用量監視部は、閾値の設定に用いるリストデータを保持しており、前記リストデータに基づいて閾値を設定する、
請求項４に記載のカメラシステム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、カメラシステム、データ保存方法、及び、プログラムに関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、各種の監視対象を自動的に撮影するカメラシステムが普及している。その一例として、例えば、石油製品を取り扱う工場等においてガス漏れを監視するガス監視カメラシステムがある。ガス監視カメラシステムは、赤外カメラを備え、赤外カメラが撮影したＲＡＷ画像データ（以下、「撮影データ」と称する場合がある）を画像処理する。これにより、ガス監視カメラシステムは、漏出したガスをＲＧＢ（赤色と緑色と青色）で可視化したガス可視化動画像データ（以下、「処理画像データ」と称する場合がある）を生成する。ガス監視カメラシステムのユーザは、ガス可視化動画像データを見て、ガスが漏出しているか否かを判定する。また、ガス監視カメラシステムは、ガス可視化動画像データの生成に並行して撮りためたＲＡＷ画像データを画像処理して、監視対象であるガスの漏出位置や漏出エリアを特定し、漏出したガスの流出量を測定する。その際に用いられるＲＡＷ画像データや生成されるガス可視化動画像データは、データサイズが比較的大きい。そのため、ガス監視カメラシステムは、メモリではなく、ストレージにＲＡＷ画像データやガス可視化動画像データを保存する。また、ガス監視カメラシステムは、測定によって取得された各種の測定データもストレージに保存する。なお、ガス監視カメラシステムでは、カメラに着脱自在に取り付けられた外部ストレージと、カメラに内蔵された内部ストレージとが用意されている。外部ストレージには、ＲＡＷ画像データや、ガス可視化動画像データ、各種の測定データが格納される。内部ストレージには、アプリケーションソフトウェアやログデータ等のシステムデータが格納される。
【０００３】
しかしながら、ＲＡＷ画像データやガス可視化動画像データ、各種の測定データを長期間保存しておくと、これらの保存データがストレージの空き容量（記憶可能能力）を圧迫してしまう。これにより、ガス監視カメラシステムの動作に影響を及ぼしてしまい、データの保存可能時間（量）が著しく短くなってしまう。したがって、ガス監視カメラシステムは、外部ストレージの空き容量が０（ゼロ）に近い場合に、データを保存できない。そのため、この場合に、ユーザは、カメラに取り付けられた外部ストレージを、空き容量のある別の外部ストレージに交換する。しかしながら、ガス監視カメラシステムは、ユーザが居る事業所から離れた場所で使用される場合が多い。そのため、ユーザは、外部ストレージを交換するのに手間や時間を要する。そこで、外部ストレージではなく、内部ストレージに、データを格納することが提案されている。例えば、この種の技術として、特許文献１には、電源を切った後も保持可能な内部メモリに画像ファイルを保存しておき、再度電源を入れたときに画像を消去又は外部記憶装置に転送する発明が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１４－０１４４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、ＲＡＷ画像データやガス可視化動画像データ、各種の測定データを内部ストレージに保存しようとすると、保存データが内部ストレージの空き容量（記憶可能能力）を圧迫してしまう可能性がある。そのため、この場合に、カメラシステムの動作に影響を及ぼしてしまい、データの保存可能時間（量）が著しく短くなってしまう可能性がある。
【０００６】
本発明は上記従来技術の有する問題点に鑑みてなされたものであり、本発明の目的は、保存データが内部ストレージの空き容量（記憶可能能力）を圧迫することを防いで、データの保存可能時間（量）を増やすことができるカメラシステム、データ保存方法、及び、プログラムを提供することにある。
【課題を解決するための手段】
【０００７】
本発明の上記課題は、下記の手段により解決される。
【０００８】
（１）カメラシステムであって、第１ストレージと、第２ストレージと、撮影データから処理済データを生成するデータ処理部と、データを管理するデータ管理部と、を備え、前記データ管理部は、前記第１ストレージの使用量が第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、前記第１ストレージの使用量が特定処理用閾値よりも少なくなった場合に、データ処理で前記第２ストレージの撮影データから生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、カメラシステム。
【０００９】
（２）前記第１閾値と第２閾値と前記特定処理用閾値が大きい方から順に設定されており、前記データ管理部は、前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部を前記第１ストレージに格納し、前記第１ストレージの使用量が前記第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなった場合に、前記データ処理で生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、上記（１）に記載のカメラシステム。
【００１０】
（３）前記第１閾値と第２閾値と第３閾値と前記特定処理用閾値が大きい方から順に設定されており、前記データ管理部は、前記第１ストレージの使用量が前記第３閾値と前記第２閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部として生成される比較的容量が小さな小容量データと比較的容量が大きな大容量データの一部を前記第１ストレージに格納し、前記第１ストレージの使用量が前記第２閾値と前記第１閾値との間にある場合に、撮影データを前記第２ストレージに格納するとともに、前記処理済データの一部として前記小容量データを前記第１ストレージに格納し、前記第１ストレージの使用量が前記第１閾値を超えている場合に、撮影データのみを前記第２ストレージに格納し、前記第１ストレージの使用量が前記特定処理用閾値よりも少なくなった場合に、前記データ処理で生成される処理済データを前記第１ストレージに保存し、生成に用いられた撮影データを前記第２ストレージから削除する、上記（１）に記載のカメラシステム。
（【００１１】以降は省略されています）
