特許ウォッチ

公開番号2025089657
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204412
出願日2023-12-04
発明の名称ホットメルト接着性樹脂積層体
出願人ZACROS株式会社
代理人個人,個人,個人
主分類C09J 7/35 20180101AFI20250609BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】引張破壊応力の低下を抑制することが可能な樹脂組成物を用いたホットメルト接着性樹脂積層体を提供する。
【解決手段】樹脂を形成材料とする第1樹脂層1と、第1樹脂層1の両面にそれぞれ第2樹脂層2を有するホットメルト接着性樹脂積層体であって、第1樹脂層1は、液晶ポリマー以外のポリエステル樹脂と、結晶融解温度が250℃以下である低融点液晶ポリマーと、を含有する樹脂組成物から形成され、第2樹脂層2は、酸変性ポリエチレン樹脂またはイミン変性ポリオレフィン樹脂から形成されている。
【選択図】図1
特許請求の範囲【請求項１】
樹脂を形成材料とする第１樹脂層と、前記第１樹脂層の両面にそれぞれ第２樹脂層を有するホットメルト接着性樹脂積層体であって、
前記第１樹脂層は、液晶ポリマー以外のポリエステル樹脂と、結晶融解温度が２５０℃以下である低融点液晶ポリマーと、を含有する樹脂組成物から形成され、
前記第２樹脂層は、酸変性ポリエチレン樹脂またはイミン変性ポリオレフィン樹脂から形成されている、ホットメルト接着性樹脂積層体。
続きを表示（約 530 文字）【請求項２】
前記第１樹脂層は基材層であり、前記第２樹脂層は接着層である、請求項１に記載のホットメルト接着性樹脂積層体。
【請求項３】
前記第２樹脂層の前記第１樹脂層とは反対の側に、それぞれ第３樹脂層を有し、
前記第３樹脂層は、酸変性ポリプロピレン樹脂から形成され、
前記第１樹脂層は基材層であり、前記第２樹脂層は中間層であり、前記第３樹脂層は接着層である、請求項１に記載のホットメルト接着性樹脂積層体。
【請求項４】
前記第１樹脂層の樹脂組成物は、さらに酸変性ポリオレフィン樹脂を含有する、請求項１に記載のホットメルト接着性樹脂積層体。
【請求項５】
前記第１樹脂層に含有される前記酸変性ポリオレフィン樹脂が、酸変性ポリエチレン樹脂である、請求項４に記載のホットメルト接着性樹脂積層体。
【請求項６】
前記第１樹脂層は、前記樹脂組成物の全体を１００重量部として、前記液晶ポリマー以外のポリエステル樹脂が４０～６０重量部、前記低融点液晶ポリマーが２０～４０重量部、前記酸変性ポリオレフィン樹脂が５～３０重量部の割合である、請求項４に記載のホットメルト接着性樹脂積層体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホットメルト接着性樹脂積層体に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ポリエステル樹脂の中でも、液晶ポリマーは耐加水分解性が良好だが、結晶融解温度が２８０℃以上の液晶ポリマーは、他の樹脂と混錬してポリマーアロイとすることが困難である。そこで、結晶融解温度が２５０℃以下の低融点液晶ポリマーと他の樹脂とをポリマーアロイ化した樹脂組成物が市販されている（例えば特許文献１，２を参照）。
また、特許文献３には、ホットメルト接着性樹脂積層体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２１４６７７号公報
特開２０２２－８３１０３号公報
特開２０１９－１３７８５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
結晶融解温度が２５０℃以下の低融点液晶ポリマーを微分散させた樹脂組成物は、液晶ポリマーの耐加水分解性が低くなることが影響し、多湿条件下で保管したり、使用したりすると、樹脂組成物の引張破壊応力が低くなるという課題があった。
【０００５】
本発明は、上記事情に鑑みてなされたものであり、引張破壊応力の低下を抑制することが可能な樹脂組成物を用いたホットメルト接着性樹脂積層体を提供することを課題とする。
【課題を解決するための手段】
【０００６】
第１の態様は、樹脂を形成材料とする第１樹脂層と、前記第１樹脂層の両面にそれぞれ第２樹脂層を有するホットメルト接着性樹脂積層体であって、前記第１樹脂層は、液晶ポリマー以外のポリエステル樹脂と、結晶融解温度が２５０℃以下である低融点液晶ポリマーと、を含有する樹脂組成物から形成され、前記第２樹脂層は、酸変性ポリエチレン樹脂またはイミン変性ポリオレフィン樹脂から形成されている。
【０００７】
第２の態様は、第１の態様において、前記第１樹脂層は基材層であり、前記第２樹脂層は接着層である。
第３の態様は、第１の態様において、前記第２樹脂層の前記第１樹脂層とは反対の側に、それぞれ第３樹脂層を有し、前記第３樹脂層は、酸変性ポリプロピレン樹脂から形成され、前記第１樹脂層は基材層であり、前記第２樹脂層は中間層であり、前記第３樹脂層は接着層である。
【０００８】
第４の態様は、第１～３のいずれか１の態様において、前記第１樹脂層の樹脂組成物は、さらに酸変性ポリオレフィン樹脂を含有する。
第５の態様は、第４の態様において、前記第１樹脂層に含有される前記酸変性ポリオレフィン樹脂が、酸変性ポリエチレン樹脂である。
第６の態様は、第４又は第５の態様において、前記第１樹脂層は、前記樹脂組成物の全体を１００重量部として、前記液晶ポリマー以外のポリエステル樹脂が４０～６０重量部、前記低融点液晶ポリマーが２０～４０重量部、前記酸変性ポリオレフィン樹脂が５～３０重量部の割合である。
【発明の効果】
【０００９】
本発明によれば、引張破壊応力の低下を抑制することが可能な樹脂組成物を用いたホットメルト接着性樹脂積層体を提供することができる。
【図面の簡単な説明】
【００１０】

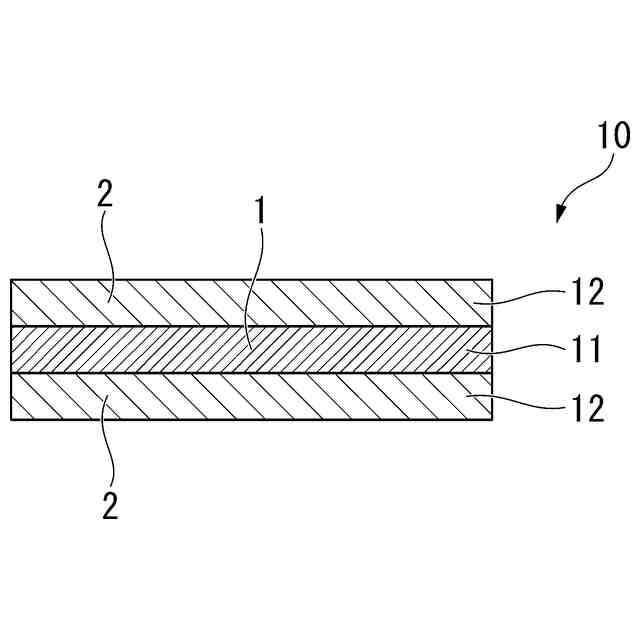

第１実施形態のホットメルト接着性樹脂積層体を例示する断面図である。

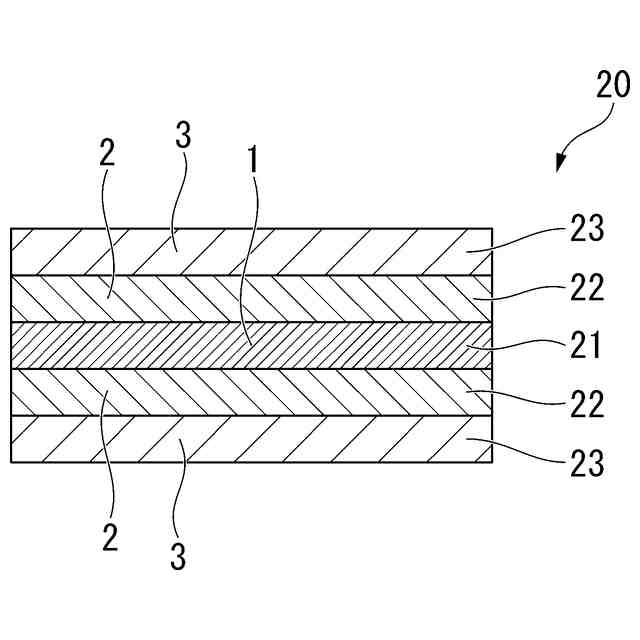

第２実施形態のホットメルト接着性樹脂積層体を例示する断面図である。
【発明を実施するための形態】

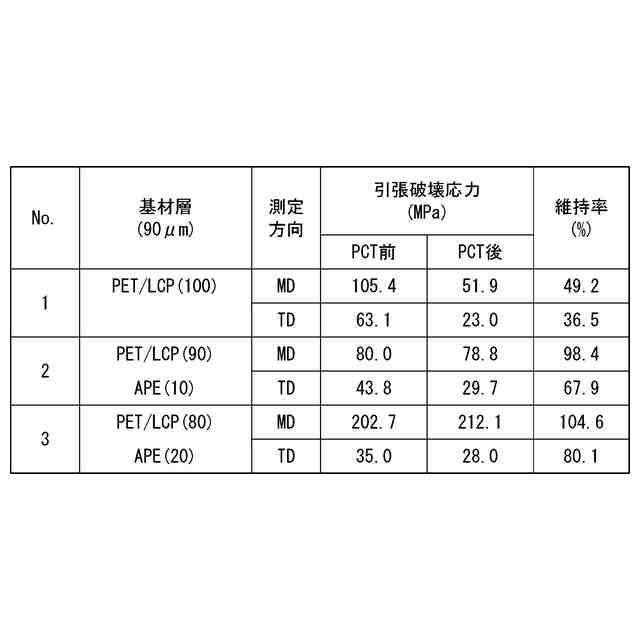

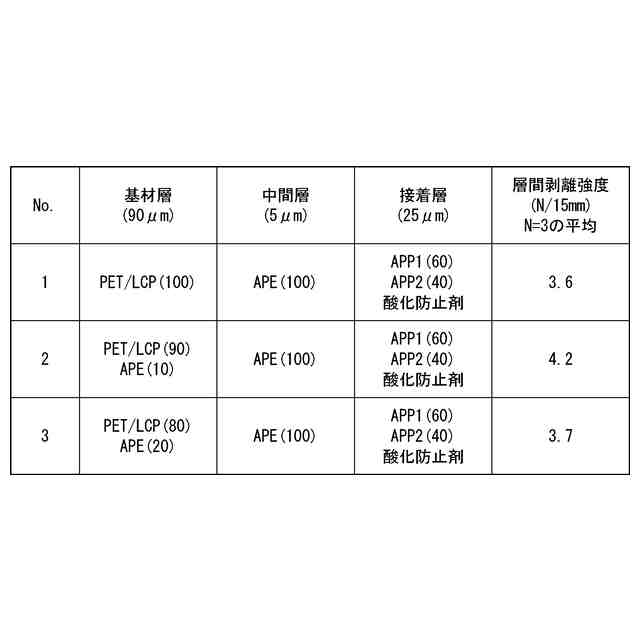

（【００１１】以降は省略されています）

関連特許
