公開番号2025089522
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2025053450,2020208788
出願日2025-03-27,2020-12-16
発明の名称撮像装置及び撮像装置の制御方法
出願人株式会社JVCケンウッド
代理人
主分類H04N 23/60 20230101AFI20250605BHJP(電気通信技術)
要約【課題】放送局が、自己の撮像装置が撮影している被写体の画像信号を放送しているか否
かに応じて適切に動作することができる撮像装置を提供する。
【解決手段】放送使用判定部251は、自己の撮像装置100が被写体を撮影して放送局
に送信する撮影画像信号が放送局による放送で使用中であるか否かを判定する。放送使用
判定部251が放送局による放送で撮影画像信号を使用中であると判定したとき、装置設
定部252は、自己の撮像装置100の設定または状態の変更を不許可に設定する。
【選択図】図2
特許請求の範囲【請求項１】
自己の撮像装置が被写体を撮影して放送局に送信する撮影画像信号が放送局による放送
で使用中であるか否かを放送局からのリターン画像信号に自己の撮影画像信号が含まれるか画像解析して判定する放送使用判定部
を備える撮像装置。
続きを表示（約 550 文字）【請求項２】
前記放送使用判定部が前記放送局による放送で前記撮影画像信号を使用中であると判定
したとき、前記自己の撮像装置における、前記放送局が前記撮影画像信号を使用中であることによる放送中の画像が途切れるか、またはフリーズする要因となる、設定の変更または状態の変更を不許可に設定する装置設定部
を備える請求項１に記載の撮像装置。
【請求項３】
前記放送使用判定部は画像解析として前記撮影画像信号とリターン画像信号とをパターンマッチングさせて両者が一致するか否かを判定する、請求項１に記載の撮像装置。
【請求項４】
前記放送使用判定部は画像解析として前記撮影画像信号及びリターン画像信号の画像ヒストグラムを生成し、画像ヒストグラムを用いて両者が一致するか否かを判定する、請求項１に記載の撮像装置。
【請求項５】
前記装置設定部は、前記撮影画像信号を生成するときの圧縮符号化方式と圧縮符号化す
る際のビットレートとの設定変更を不許可に設定する請求項２に記載の撮像装置。
【請求項６】
前記装置設定部は、前記自己の撮像装置が備えるレンズ及びバッテリの交換を不許可に
設定する請求項２に記載の撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置及び撮像装置の制御方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
例えば中継現場に配置されている撮像装置が、被写体を撮影した画像信号を、ネットワ
ークを介して放送局に送信することがある。放送局は、受信した画像信号を放送する。こ
のとき、放送局は、放送中の画像信号をリターン画像信号としてネットワークを介して撮
像装置に送信する（特許文献１参照）。撮像装置がリターン画像信号を受信してモニタに
表示することにより、撮影者は、放送局が、自己の撮像装置が撮影している被写体の画像
信号を放送しているか否かを確認することができる。
【先行技術文献】
【特許文献】
【０００３】
特許第４７３８２５１号公報
特開平７－２３１１８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
撮像装置は、放送局が、自己の撮像装置が撮影している被写体の画像信号を放送してい
るか否かに応じて適切に動作することが望まれる。本発明は、放送局が、自己の撮像装置
が撮影している被写体の画像信号を放送しているか否かに応じて適切に動作することがで
きる撮像装置及び撮像装置の制御方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、自己の撮像装置が被写体を撮影して放送局に送信する撮影画像信号が放送局
による放送で使用中であるか否かを判定する放送使用判定部と、前記放送使用判定部が、
前記撮影画像信号が使用中であると判定したとき、前記自己の撮像装置の設定または状態
の変更を不許可に設定する装置設定部とを備える撮像装置を提供する。
【０００６】
本発明は、放送使用判定部が、自己の撮像装置が被写体を撮影して放送局に送信する撮
影画像信号が放送局による放送で使用中であるか否かを判定し、前記放送使用判定部が、
前記撮影画像信号が使用中であると判定したとき、装置設定部が前記自己の撮像装置の設
定または状態の変更を不許可に設定する撮像装置の制御方法を提供する。
【発明の効果】
【０００７】
本発明の撮像装置及び撮像装置の制御方法によれば、放送局が、自己の撮像装置が撮影
している被写体の画像信号を放送しているか否かに応じて適切に動作することができる。
【図面の簡単な説明】
【０００８】
中継現場に配置されている撮像装置が、被写体を撮影した撮影画像信号を放送局に送信する様子を示す概念図である。

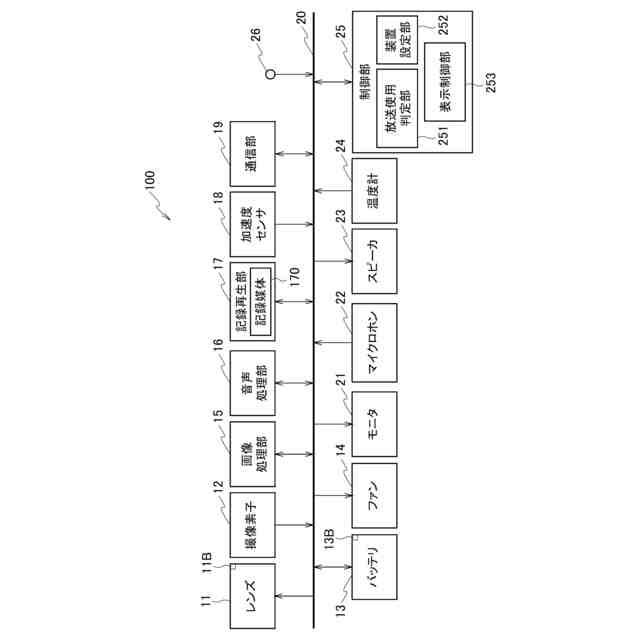

第１～第４、第６～第１０実施形態の撮像装置を示すブロック図である。

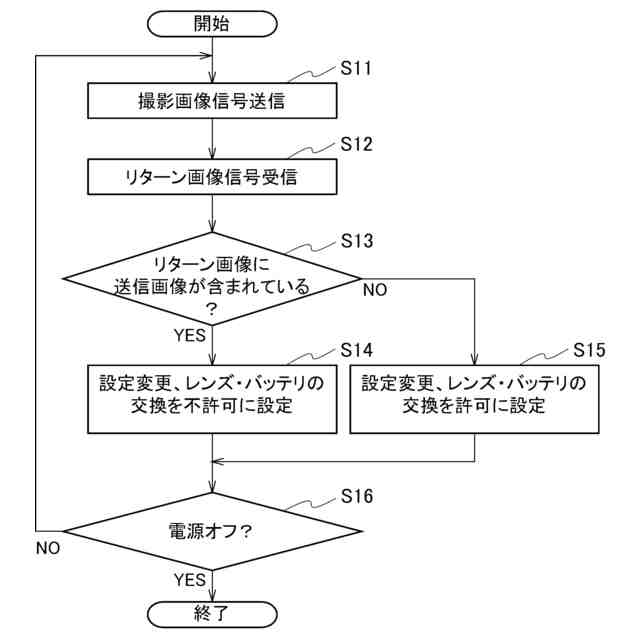

第１実施形態の撮像装置の動作及び第１実施形態の撮像装置の制御方法による処理を示すフローチャートである。
中継現場に配置されている撮像装置による撮影画像が放送で使用中であるときに、モニタに表示される画像の一例を示す図である。

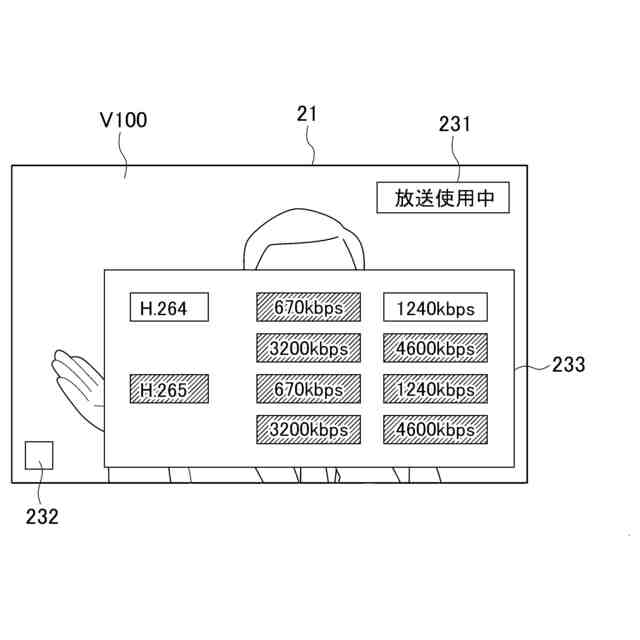

中継現場に配置されている撮像装置による撮影画像が放送で使用中であるときに、撮像装置の設定変更を不許可としている状態を示す図である。

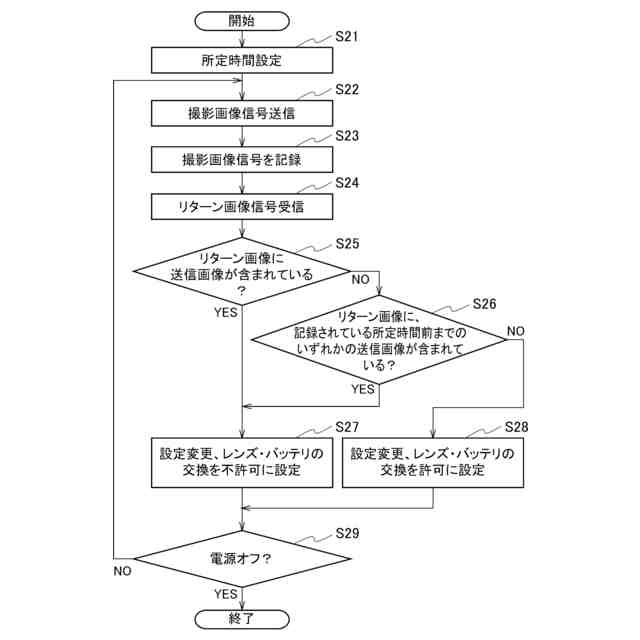

第２実施形態の撮像装置の動作及び第２実施形態の撮像装置の制御方法による処理を示すフローチャートである。

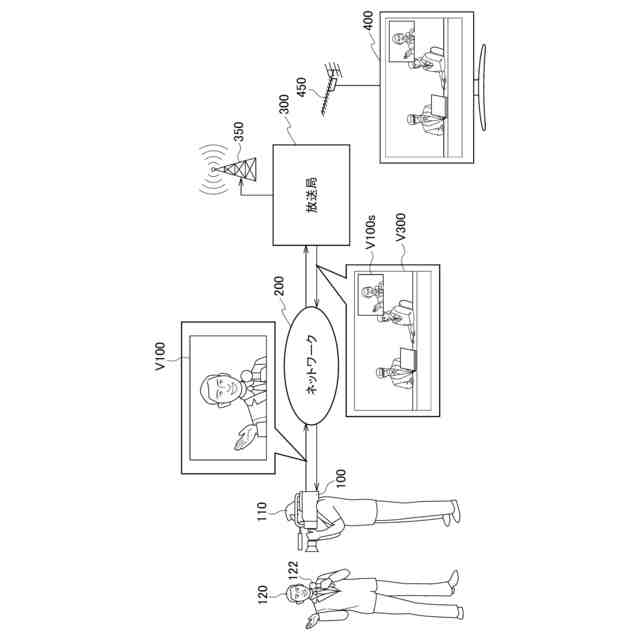

中継現場に配置されている撮像装置による撮影画像が他の撮像装置による撮影画像に子画面として重畳されて放送されている状態を示す概念図である。

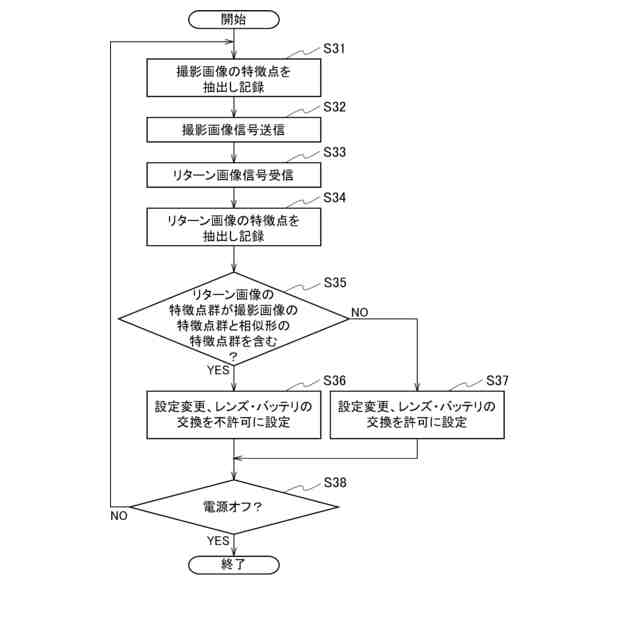

第３実施形態の撮像装置の動作及び第３実施形態の撮像装置の制御方法による処理を示すフローチャートである。

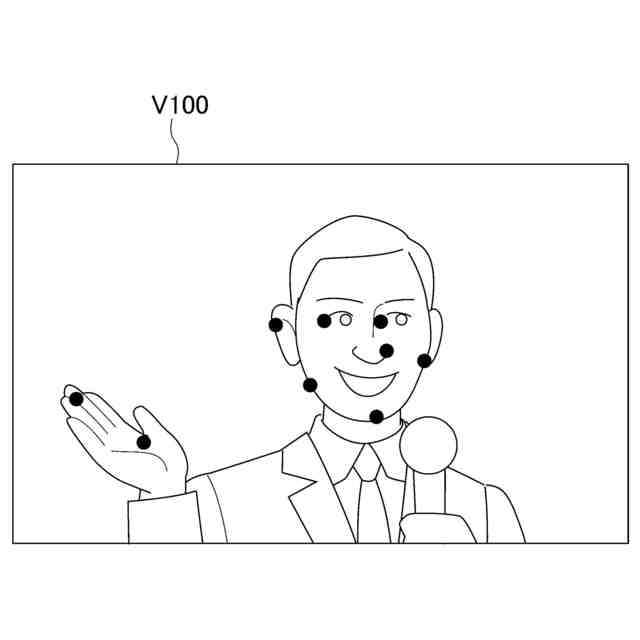

撮像装置による撮影画像における特徴点群を示す概念図である。
放送局からのリターン画像における特徴点群を示す概念図である。
第４実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第４実施形態の撮像装置の動作及び第４実施形態の撮像装置の制御方法による処理を示すフローチャートである。
第４実施形態で実行される警告の処理の第１の例を示す図である。
第４実施形態で実行される警告の処理の第２の例を示す図である。
第５実施形態の撮像装置を示す部分ブロック図である。
第５実施形態の撮像装置の動作及び第５実施形態の撮像装置の制御方法による処理を示すフローチャートである。
中継現場に配置されている撮像装置による撮影画像が放送されていない状態を示す概念図である。
第６実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第６実施形態の撮像装置の動作及び第６実施形態の撮像装置の制御方法による処理を示すフローチャートである。
第７実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第７実施形態の撮像装置の動作及び第７実施形態の撮像装置の制御方法による処理を示すフローチャートである。
第８実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第８実施形態の撮像装置の動作及び第８実施形態の撮像装置の制御方法による処理を示すフローチャートである。
第９実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第９実施形態の撮像装置の動作及び第９実施形態の撮像装置の制御方法による処理を示すフローチャートである。
中継現場に配置されている撮像装置に放送局から第１のリターン画像信号と第２のリターン画像信号とが送信される状態を示す概念図である。
第１０実施形態の撮像装置における制御部の機能的な構成を示すブロック図である。
第１０実施形態の撮像装置の動作及び第１０実施形態の撮像装置の制御方法による処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、各実施形態の撮像装置及び撮像装置の制御方法について、添付図面を参照して説
明する。
【００１０】
＜第１実施形態＞

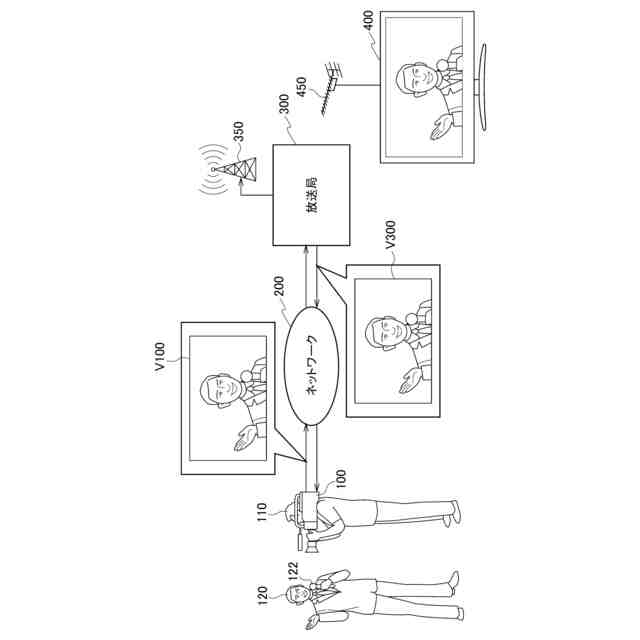

図１は、中継現場（撮影現場）に配置されている撮像装置が、被写体を撮影した撮影画
像信号を、ネットワークを介して放送局に送信する様子を示す概念図である。図１におい
て、撮影者１１０は、中継現場において撮像装置１００によって被写体であるレポータ１
２０を動画撮影している。撮像装置１００が生成した撮影画像信号はネットワーク２００
を介して放送局３００へと送信される。撮影画像Ｖ１００は、放送局３００に送信される
撮影画像信号の１フレームを示している。ネットワーク２００は典型的にはインターネッ
トである。
（【００１１】以降は省略されています）
