公開番号2025089293
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2024209568
出願日2024-12-02
発明の名称熱音響装置
出願人学校法人東海大学
代理人個人,個人,個人,個人,個人,個人
主分類F25B 9/00 20060101AFI20250605BHJP(冷凍または冷却;加熱と冷凍との組み合わせシステム;ヒートポンプシステム;氷の製造または貯蔵;気体の液化または固体化)
要約【課題】熱音響現象に基づいて発生する流体振動を増加させ、体積当たりの出力を向上させる。

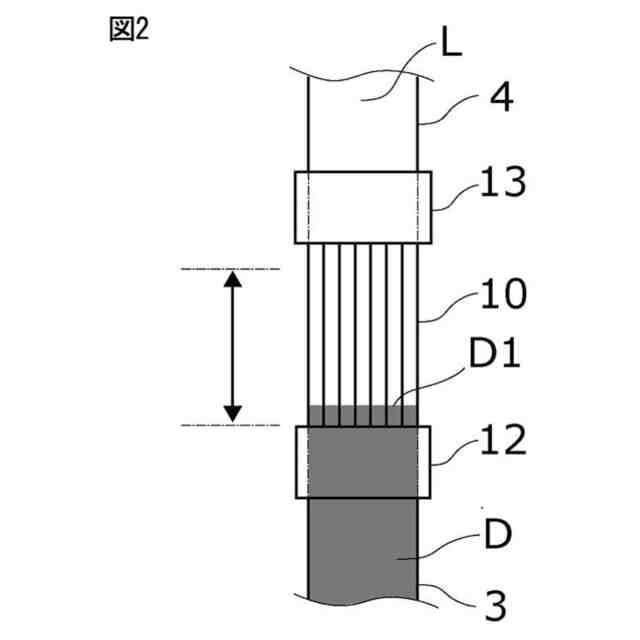

【解決手段】熱音響現象を発生する蓄熱器10と、第1流路3と第2流路4との間に蓄熱器10が設けられ、第1流路に液体が流通する流路2と、を備え、蓄熱器は、一端側を第1温度領域に冷却した低温部と、他端側を第1温度領域に比して高い第2温度領域に加熱した高温部との間に温度勾配が形成されており、一端側に接続された第1流路から液体Dが供給された際に、液体が低温部側から高温部側に移動する際に、熱流と音響パワーのエネルギー変換を行うと同時に、液体の装置内部圧力に依存した沸点の温度以上の第2温度領域に液体を加熱し、液体を相変化に基づいて気化させ、他端側に接続された第2流路側に気体の膨張に基づく流体振動を発生させ、液体が高温部と低温部との間を往復した場合、流体振動を発生させ、または流体振動を増幅させる、熱音響装置1である。

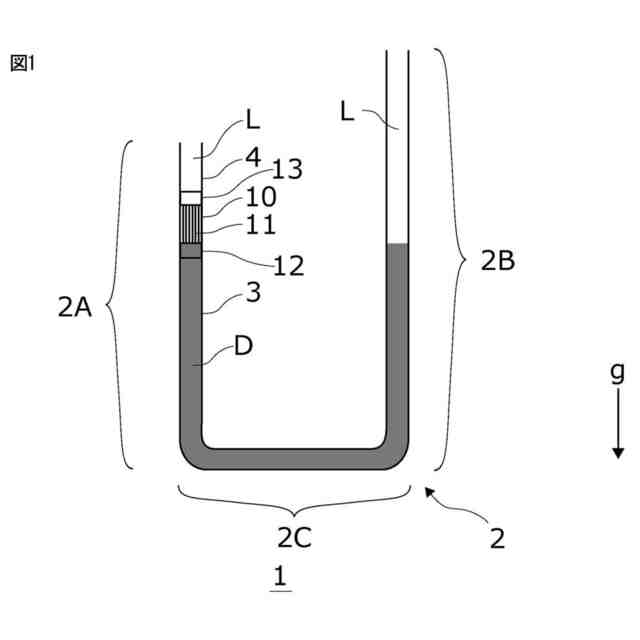

【選択図】図1
特許請求の範囲【請求項１】
熱音響現象を発生する蓄熱器と、
第１流路と第２流路との間に前記蓄熱器が設けられ、前記第１流路に液体が流通する流路と、を備え、
前記蓄熱器は、
一端側を第１温度領域に冷却した低温部と、他端側を前記第１温度領域に比して高い第２温度領域に加熱した高温部との間に温度勾配が形成されており、
前記一端側に接続された前記第１流路から前記液体が供給された際に、前記液体が前記低温部側から前記高温部側に移動する際に、熱流と音響パワーのエネルギー変換を行うと同時に、
前記液体の装置内部圧力に依存した沸点の温度以上の前記第２温度領域に前記液体を加熱し、
前記液体を相変化に基づいて気化させ、前記他端側に接続された第２流路側に気体の膨張に基づく流体振動を発生させ、
前記液体が前記高温部と前記低温部との間を往復した場合、流体振動を発生させ、または前記流体振動を増幅させる、
熱音響装置。
続きを表示（約 200 文字）【請求項２】
前記蓄熱器は、前記流体振動の反力に基づいて前記液体を前記高温部側から前記低温部側に移動させる、
請求項１に記載の熱音響装置。
【請求項３】
前記蓄熱器は、

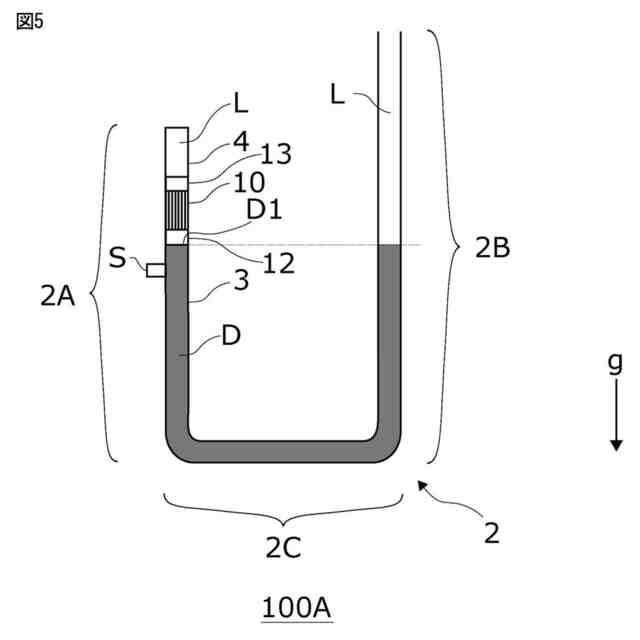

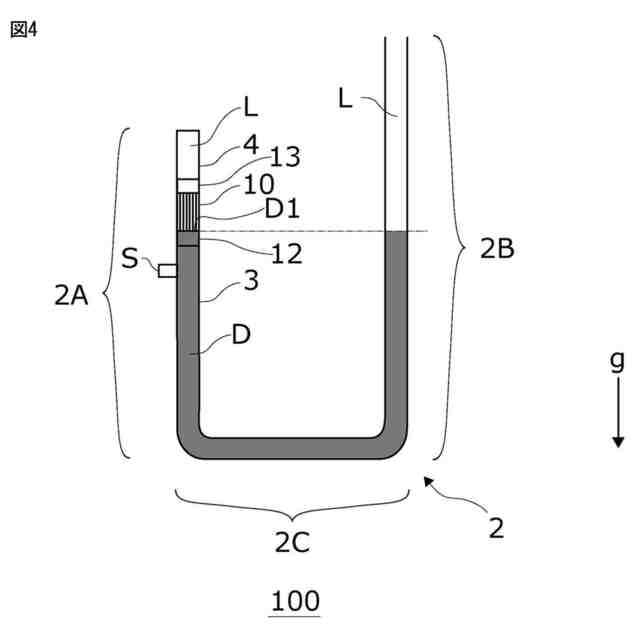

Ｕ状に形成された前記第１流路において、前記流体振動に基づいて前記液体に自励振動を発生させ、前記液体を前記高温部と前記低温部との間において往復させる、
請求項２に記載の熱音響装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体振動を発生させる熱音響装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
熱音響装置は、熱流と仕事流（音響パワー）とを相互にエネルギー変換可能とする熱音響現象を利用し、熱エネルギー或いは音響エネルギーを取り出す装置である。熱音響装置は、熱音響現象を発生させる蓄熱器を備えている。蓄熱器には、例えば、音響を伝搬可能な作動流体が流通するように両端を貫通する多数の細管流路が形成されている。
【０００３】
例えば、蓄熱器の一端側に低温熱交換器を設け、他端側に高温熱交換器を設けることで、蓄熱器に入熱して温度勾配を与えると、熱エネルギーを音響エネルギーに変換し、仕事流を生成し、或いは増幅する熱音響原動機を構成することができる。蓄熱器における熱エネルギーと音響エネルギーとの変換は、可逆反応であるため、蓄熱器に仕事流を入力することで、ヒートポンプ効果によって熱エネルギーを出力させる熱音響ヒートポンプを構成することができる。即ち、熱音響装置によれば、仕事流の入力に基づいて、高温の熱を出力する熱音響昇温機を構成することも可能であるし、低温の熱を出力する熱音響冷却機を構成することも可能である。
【０００４】
熱音響装置によれば、出力部として音響などの振動流に基づいて動作する発電機を設けることにより、熱エネルギーの入力に基づいて電力を出力する熱音響発電機を構成することも可能である。熱音響装置によれば、熱音響装置に振動流を発生させる音響ドライバーを設けることにより、振動流の入力に基づいて熱エネルギーを出力する音響駆動熱音響ヒートポンプを構成することもできる。また、熱音響装置によれば、熱音響原動機と熱音響ヒートポンプとを組み合わせることも可能であり、熱エネルギーの入力に基づいて動作する熱音響ヒートポンプを構成することもできる。
【０００５】
熱音響原動機に入熱するための熱源には、工場や船舶などからの廃熱や太陽光からの集熱など多様な熱源を利用できる。そのため、熱音響装置は、廃熱回生装置として利用されることを期待されている。熱音響ヒートポンプは、作動気体に空気やアルゴン、ヘリウムといった温暖化係数がない気体等を使用できることから、エコフレンドリーなヒートポンプを構成し得る。
【０００６】
従来、作動流体に気柱と液柱を併用した熱音響装置では、液体の相変化を利用することで作動流体に大きな圧力の振幅が得られることが知られている。例えば、特許文献１には、凝縮性流体（液体）と非凝縮性流体（気体）との混合物を含む作動流体が封入された管状の流路と、流路設けられた蓄熱器とを備える熱音響装置が記載されている。特許文献１は、混合物に基づく作動流体を利用することで液体の相変化の高い熱伝達率を利用して作動流体の高い圧力の振幅を得ることを提案している。
【０００７】
特許文献２には、凝縮性流体（液体）と非凝縮性流体（気体）とを含む作動流体が封入されたループ管と、ループ管に設けられた蓄熱器と、ループ管から分岐した分岐管に設けられた出力部と、分岐管を加熱する加熱部とを備える熱音響装置が記載されている。特許文献１は、凝縮性流体により濡れた状態の蓄熱器において蓄熱器の高温部において凝縮性流体に気液相変化を生じさせると共に、加熱部により凝縮性流体が凝縮することを防止して音響パワーの低下を防止することを提案している。
【０００８】
特許文献３には、作動流体である凝縮性流体が封入されたループ管と、ループ管に設けられた蓄熱器と、を備える熱音響装置が記載されている。特許文献２は、作動流体を蓄熱器の半分以下の高さとなるように液面の位置を調整することにより、作動流体により蓄熱器内の細管流路が閉塞されることを防止し、動作を安定させることを提案している。
【先行技術文献】
【特許文献】
【０００９】
特開２００９－０７４７２２号公報
特開２０１９－２１１１２９号公報
特開２０２０－１１８３０７号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかしながら、従来の熱音響現象に関する研究では、湿潤状態の蓄熱器を用いる場合、沸点以下の相変化現象をエネルギー変換に用いることが提案されているが、蓄熱器で液体の沸点を超える相変化現象をエネルギー変換に用いることについてはまだ提案されていなかった。
（【００１１】以降は省略されています）
