公開番号2025088568
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203346
出願日2023-11-30
発明の名称パッケージ
出願人エステー株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類B65D 85/00 20060101AFI20250604BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】薬液を収容したカートリッジの使用時における液漏れを抑制することができるパッケージを提供すること。
【解決手段】パッケージ100は、正立状態で水平面Fに接触する下端を有するヒンジ部1150及び収容凹部122と、薬液Yを収容した容器70の開口部711に薬液Yを通過可能な微多孔膜80を設けたカートリッジ60を収容する収容部112、122と、を有する。収容部112、122は、正立状態で、開口部711を上に向けて微多孔膜80に薬液Yが非接触となる姿勢でカートリッジ60を保持する。
【選択図】図11
特許請求の範囲【請求項１】
正立状態で水平面に接触する下端を有する足部と、
薬液を収容した容器の開口部に薬液を通過可能な膜を設けたカートリッジを収容する収容部と、を有し、
前記収容部は、前記正立状態で、前記開口部を上に向けて前記膜に薬液が非接触となる姿勢で前記カートリッジを保持する、
パッケージ。
続きを表示（約 170 文字）【請求項２】
前記カートリッジを取り付ける揮散装置のケースを収容する別の収容部を有する、
請求項１に記載のパッケージ。
【請求項３】
前記別の収容部は、前記収容部に収容した前記カートリッジの上方に前記ケースを非接触状態で離間させて支持するための支持部を有する、
請求項２に記載のパッケージ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、揮散装置に取り付けて使用する薬液を収容したカートリッジを包装するパッケージに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、薬液を収容したカートリッジを本体に装着して、カートリッジのシール材を破断して薬液の揮散を開始させる揮散装置が知られている。カートリッジは、薬液を収容した容器の開口部をシール材により密封したものであり、シール材の内側に微多孔膜を備える。このため、シール材を破断することで、微多孔膜を通過した薬液を揮散させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－５３５８１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
カートリッジは、容器の開口部を密封したシール材の内側に微多孔膜を備えるため、シール材を剥がす前の状態（未使用状態）で、微多孔膜に薬液が接触可能な状態になっている。このため、未使用のカートリッジを流通する途中で、シール材を下にした姿勢にカートリッジを長時間配置すると、微多孔膜に接触した薬液が微多孔膜を通過してしまう可能性がある。この場合、カートリッジの使用時にシール材を破断した際に、薬液が漏れ出る可能性が考えられる。
【０００５】
本発明は、上記の点に鑑みてなされたもので、薬液を収容したカートリッジの使用時における液漏れを抑制することができるパッケージを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のパッケージの一態様は、正立状態で水平面に接触する下端を有する足部と、薬液を収容した容器の開口部に薬液を通過可能な膜を設けたカートリッジを収容する収容部と、を有する。収容部は、正立状態で、開口部を上に向けて膜に薬液が非接触となる姿勢でカートリッジを保持する。
【発明の効果】
【０００７】
本発明の一態様によれば、パッケージの足部を水平面に接触させてパッケージを正立させた状態で、薬液を収容したカートリッジの容器の開口部が上を向き、薬液を通過可能な膜に薬液が接触しないようにカートリッジを保持することができるため、パッケージを正立状態で流通させれば、パッケージの使用時に、薬液が膜を通過して漏れ出る不具合を抑制することができる。
【図面の簡単な説明】
【０００８】

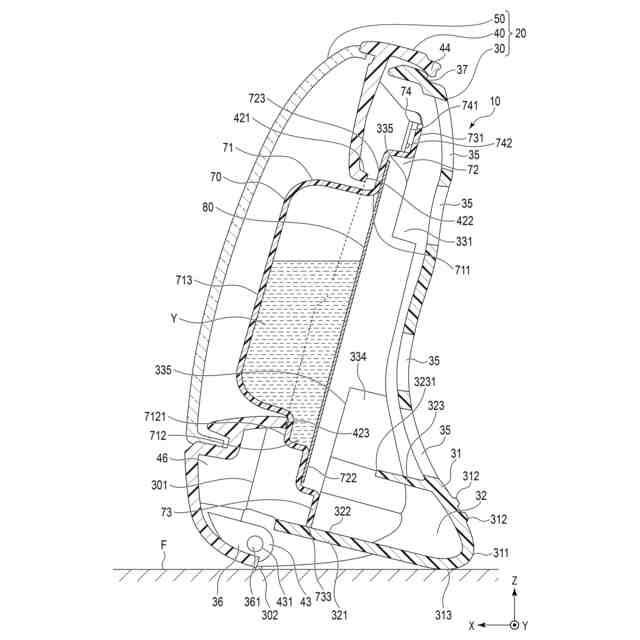

図１は、本発明の一実施形態に係る揮散装置を示す縦断面図である。

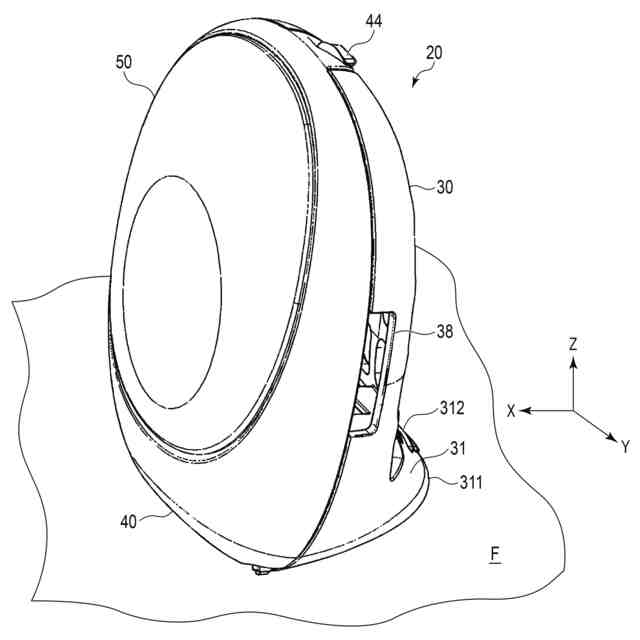

図２は、図１の揮散装置のケースを右斜め前方から見た斜視図である。

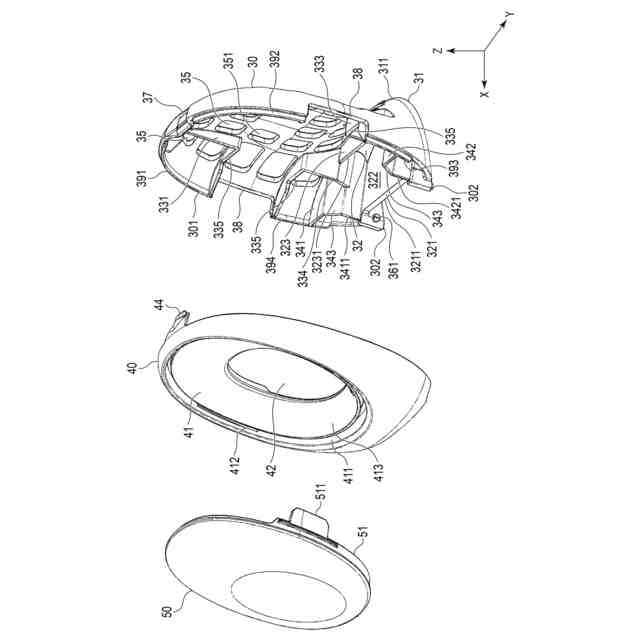

図３は、図２のケースの分解斜視図である。

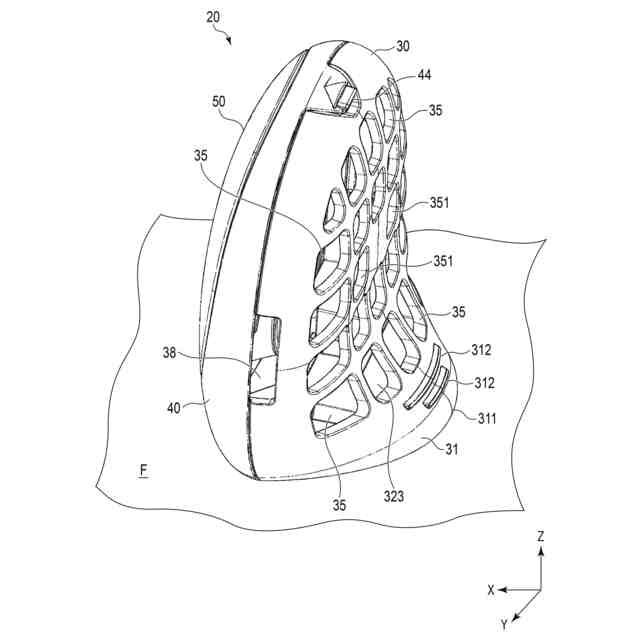

図４は、図２のケースを右斜め後方から見た斜視図である。
図５は、図４のケースの分解斜視図である。

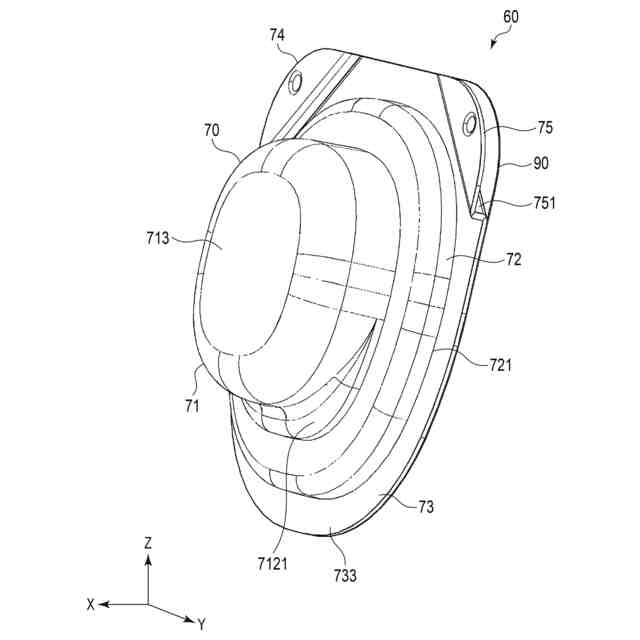

図６は、図１の揮散装置のカートリッジを右斜め前方から見た斜視図である。

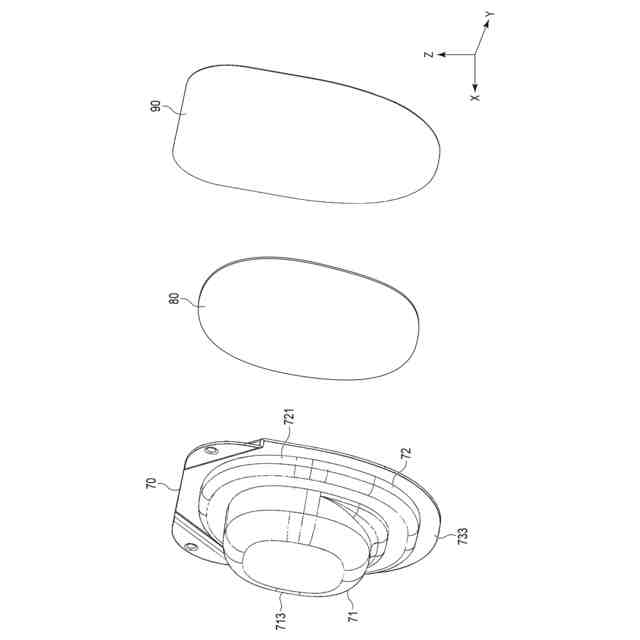

図７は、図６のカートリッジの分解斜視図である。
図８は、図６のカートリッジを右斜め後方から見た斜視図である。

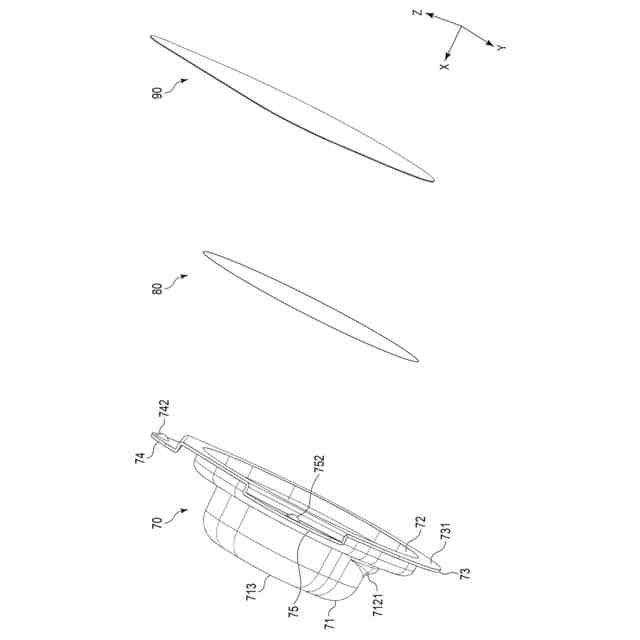

図９は、図８のカートリッジの分解斜視図である。
図１０（ａ）は、図６のカートリッジの容器を示す正面図であり、図１０（ｂ）は、容器を矢印Ｆ１０ｂの方向から見た上面図であり、図１０（ｃ）は、容器をＦ１０ｃ－Ｆ１０ｃで切断した断面図であり、図１０（ｄ）は、容器をＦ１０ｄ－Ｆ１０ｄで切断した断面図である。

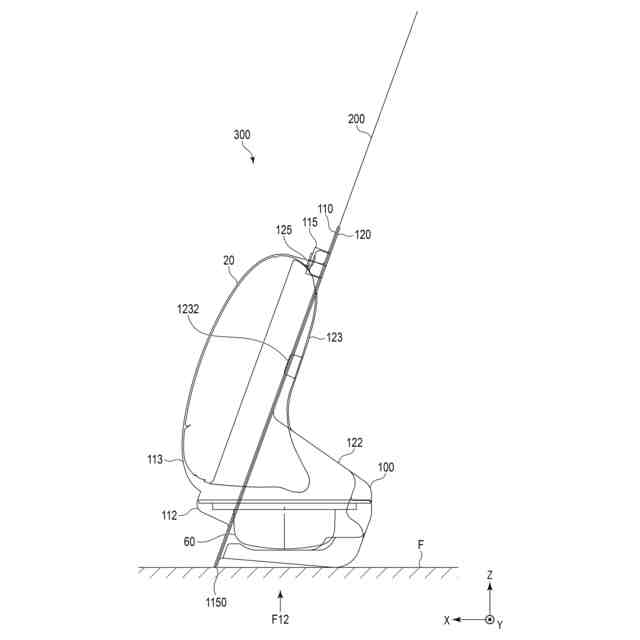

図１１は、図１の揮散装置のケースとカートリッジをブリスターパッケージにより梱包した梱包体を示す側面図である。
図１２は、図１１の梱包体を矢印Ｆ１２方向から見た底面図である。
図１３は、図１１のブリスターパッケージを示す展開図である。
図１４は、図１１の台紙を示す平面図である。
図１５は、図１１の梱包体の組立手順を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態に係る揮散装置１０について図面を参照して説明する。
各図において、揮散装置１０を水平面Ｆに載置した状態（以下、この状態を正立状態とする）で、上下、左右、前後の各方向を規定し、後方から前方に向かう方向を矢印Ｘで示し、左から右に向かう方向を矢印Ｙで示し、下から上に向かう方向を矢印Ｚで示す。
【００１０】
図１に示すように、揮散装置１０は、ケース２０と、カートリッジ６０を有する。ケース２０は、リアケース３０と、フロントケース４０を有する。フロントケース４０は、カバー５０を有する。カートリッジ６０は、容器７０と、微多孔膜８０と、シール材９０（図６）を有する。カートリッジ６０は、芳香剤や消臭剤などの薬液Ｙを収容する。カートリッジ６０は、ケース２０内に着脱可能である。
（【００１１】以降は省略されています）
