公開番号2025088323
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202962
出願日2023-11-30
発明の名称延伸フィルムの巻回体の製造方法
出願人日本ゼオン株式会社
代理人弁理士法人酒井国際特許事務所
主分類B29C 55/02 20060101AFI20250604BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】ゲージバンド及び横ダンの不具合の発生が低減された延伸フィルムの巻回体を、歩留まり良く製造することのできる、延伸フィルムの巻回体の製造方法。
【解決手段】延伸フィルムの巻回体の製造方法であって、長尺の延伸前フィルムを供給する、供給工程と、前記長尺の延伸前フィルムを延伸して、長尺の中間フィルムを形成する、第一延伸工程と、前記長尺の中間フィルムをオシレートさせる、オシレーション工程と、オシレートしている前記長尺の中間フィルムの両端部をトリミングする、第一のトリミング工程と、前記トリミングされた長尺の中間フィルムを延伸して、長尺の延伸フィルムを形成する、第二延伸工程と、前記長尺の延伸フィルムをロール状に巻き取って、長尺の延伸フィルムの巻回体を得る、巻回工程と、を含む、延伸フィルムの巻回体の製造方法。
【選択図】図1
特許請求の範囲【請求項１】
延伸フィルムの巻回体の製造方法であって、
長尺の延伸前フィルムを供給する、供給工程と、
前記長尺の延伸前フィルムを延伸して、長尺の中間フィルムを形成する、第一延伸工程と、
前記長尺の中間フィルムをオシレートさせる、オシレーション工程と、
オシレートしている前記長尺の中間フィルムの両端部をトリミングする、第一のトリミング工程と、
前記トリミングされた長尺の中間フィルムを延伸して、長尺の延伸フィルムを形成する、第二延伸工程と、
前記長尺の延伸フィルムをロール状に巻き取って、長尺の延伸フィルムの巻回体を得る、巻回工程と、
を含む、延伸フィルムの巻回体の製造方法。
続きを表示（約 830 文字）【請求項２】
前記第二延伸工程の後、前記巻回工程の前に、前記長尺の延伸フィルムの両端部をトリミングする第二のトリミング工程を更に含む、請求項１に記載の製造方法。
【請求項３】
前記第二延伸工程における延伸倍率Ｅ２が前記第一延伸工程における延伸倍率Ｅ１よりも大きい、請求項１に記載の製造方法。
【請求項４】
前記第二延伸工程の後、前記巻回工程の前に、前記長尺の延伸フィルムの両端部に凹凸部を形成する工程を更に含む、請求項１に記載の製造方法。
【請求項５】
前記凹凸部の形成を、レーザー光の照射により行う、請求項４に記載の製造方法。
【請求項６】
前記供給工程で供給される前記長尺の延伸前フィルムが、溶融押出成形法で形成されたフィルムである、請求項１に記載の製造方法。
【請求項７】
前記第一のトリミング工程の後、前記第二延伸工程の前に、前記トリミングされた長尺の中間フィルムをロール状に巻き取って、予備巻回体を得る、予備巻回工程を更に含み、
前記予備巻回工程で得られた予備巻回体から、前記トリミングされた長尺の中間フィルムを繰り出して前記第二延伸工程に供給する、請求項１に記載の製造方法。
【請求項８】
前記第一のトリミング工程における、前記長尺の中間フィルムのオシレートしている振幅が、２０ｍｍ以上２００ｍｍ以下である、請求項１に記載の製造方法。
【請求項９】
前記長尺の延伸フィルムの少なくとも一方の表面の表面粗さＲａが、５ｎｍ以上５０ｎｍ以下である、請求項１に記載の製造方法。
【請求項１０】
前記長尺の延伸フィルムが、脂環式構造含有重合体を含む基材層と、シリカ粒子を含むウレタン樹脂からなる樹脂層とを含み、前記樹脂層が、前記長尺の延伸フィルムの少なくとも一方の表面側の層である、請求項１に記載の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、延伸フィルムの巻回体の製造方法に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
光学フィルム等のフィルムは、通常、製造効率の向上のため、長尺のフィルムとして製造される。このような長尺の光学フィルムは、溶融押出成形法、溶液キャスト法等の方法により連続的に製造され、さらに、必要に応じて延伸等の処理が施され、その後、ロール状に巻き取られ巻回体にされ、この巻回体の状態で保存及び運搬されるのが一般的である。
このような巻回体の製造工程において、フィルムを幅方向にオシレートさせながら幅方向両端部をトリミングし、次いで延伸工程を行った後、延伸フィルムをロール状に巻き取って巻回体とする方法が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２３６０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
溶融押出成形法、溶液キャスト法等の方法で長尺の光学フィルムを製造した場合、得られるフィルムに連続的な厚みムラが形成されることがある。例えば、フィルムの幅方向のある位置において相対的に厚い部分が、フィルムの長手方向に連続的に形成され、フィルムの幅方向の別のある位置において相対的に薄い部分が、フィルムの長手方向に連続的に形成される、という現象が起こりうる。このような連続的な厚みムラがあるフィルムを巻回体とした場合、厚い部分が重なった状態で巻回されることにより、厚い部分に相当する位置に、ゲージバンドと呼ばれる、帯状に盛り上がった、径の太い部分が発生しうる。一方、薄い部分に相当する位置は、巻回が潰れた状態となることため、巻回体表面に、横ダンと呼ばれる、巻回体の軸方向に略平行な方向に現れるスジが発生しうる。ゲージバンド及び横ダンが存在する状態で巻回体を保存すると、フィルムの変形を招き、光学フィルムとしての品質が低下しうる。そのため、このような不具合を低減することが求められる。
【０００５】
一方、フィルムの延伸を高倍率で行う場合、フィルムの破断などの不具合の発生を低減するために、延伸を二段階で行う場合がある。例えば、延伸前フィルムを縦一軸延伸し、次いで横一軸延伸する場合がある。このように延伸を二段階で行う場合、一段階目の延伸においてフィルムが蛇行するなどして、得られたフィルムの両端部が変形する場合がある。そのため、二段階目の延伸において、例えばフィルムの両端部を把持できないなどの不具合が起こり得る。二段階目の延伸における不具合の発生を低減するため、通常、一段階目の延伸の後に、フィルムの両端部をトリミングする工程を行う。しかし、巻回体の製造工程において、トリミング回数が多いほど、フィルムの歩留まりが低くなる。
【０００６】
したがって、ゲージバンド及び横ダンの不具合の発生が低減された延伸フィルムの巻回体を、歩留まり良く製造することのできる、延伸フィルムの巻回体の製造方法が求められる。
【課題を解決するための手段】
【０００７】
本発明者は、前記課題を解決するべく、鋭意検討した結果、本発明を完成させた。
すなわち、本発明は、以下を提供する。
【０００８】
＜１＞延伸フィルムの巻回体の製造方法であって、
長尺の延伸前フィルムを供給する、供給工程と、
前記長尺の延伸前フィルムを延伸して、長尺の中間フィルムを形成する、第一延伸工程と、
前記長尺の中間フィルムをオシレートさせる、オシレーション工程と、
オシレートしている前記長尺の中間フィルムの両端部をトリミングする、第一のトリミング工程と、
前記トリミングされた長尺の中間フィルムを延伸して、長尺の延伸フィルムを形成する、第二延伸工程と、
前記長尺の延伸フィルムをロール状に巻き取って、長尺の延伸フィルムの巻回体を得る、巻回工程と、
を含む、延伸フィルムの巻回体の製造方法。
＜２＞前記第二延伸工程の後、前記巻回工程の前に、前記長尺の延伸フィルムの両端部をトリミングする第二のトリミング工程を更に含む、＜１＞に記載の製造方法。
＜３＞前記第二延伸工程における延伸倍率Ｅ２が前記第一延伸工程における延伸倍率Ｅ１よりも大きい、＜１＞又は＜２＞に記載の製造方法。
＜４＞前記第二延伸工程の後、前記巻回工程の前に、前記長尺の延伸フィルムの両端部に凹凸部を形成する工程を更に含む、＜１＞～＜３＞のいずれか一項に記載の製造方法。
＜５＞前記凹凸部の形成を、レーザー光の照射により行う、＜４＞に記載の製造方法。
＜６＞前記供給工程で供給される前記長尺の延伸前フィルムが、溶融押出成形法で形成されたフィルムである、＜１＞～＜５＞のいずれか一項に記載の製造方法。
＜７＞前記第一のトリミング工程の後、前記第二延伸工程の前に、前記トリミングされた長尺の中間フィルムをロール状に巻き取って、予備巻回体を得る、予備巻回工程を更に含み、
前記予備巻回工程で得られた予備巻回体から、前記トリミングされた長尺の中間フィルムを繰り出して前記第二延伸工程に供給する、＜１＞～＜６＞のいずれか一項に記載の製造方法。
＜８＞前記第一のトリミング工程における、前記長尺の中間フィルムのオシレートしている振幅が、２０ｍｍ以上２００ｍｍ以下である、＜１＞～＜７＞のいずれか一項に記載の製造方法。
＜９＞前記長尺の延伸フィルムの少なくとも一方の表面の表面粗さＲａが、５ｎｍ以上５０ｎｍ以下である、＜１＞～＜８＞のいずれか一項に記載の製造方法。
＜１０＞前記長尺の延伸フィルムが、脂環式構造含有重合体を含む基材層と、シリカ粒子を含むウレタン樹脂からなる樹脂層とを含み、前記樹脂層が、前記長尺の延伸フィルムの少なくとも一方の表面側の層である、＜１＞～＜９＞のいずれか一項に記載の製造方法。
【発明の効果】
【０００９】
本発明によれば、ゲージバンド及び横ダンの不具合の発生が低減された延伸フィルムの巻回体を、歩留まり良く製造することのできる、延伸フィルムの巻回体の製造方法を提供できる。
【図面の簡単な説明】
【００１０】

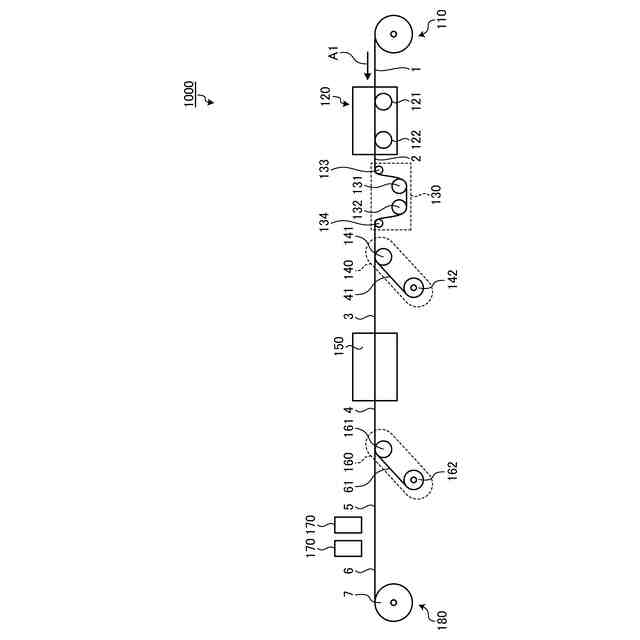

図１は、本実施形態に係る巻回体の製造方法を行いうる製造装置の一例を示す模式図である。

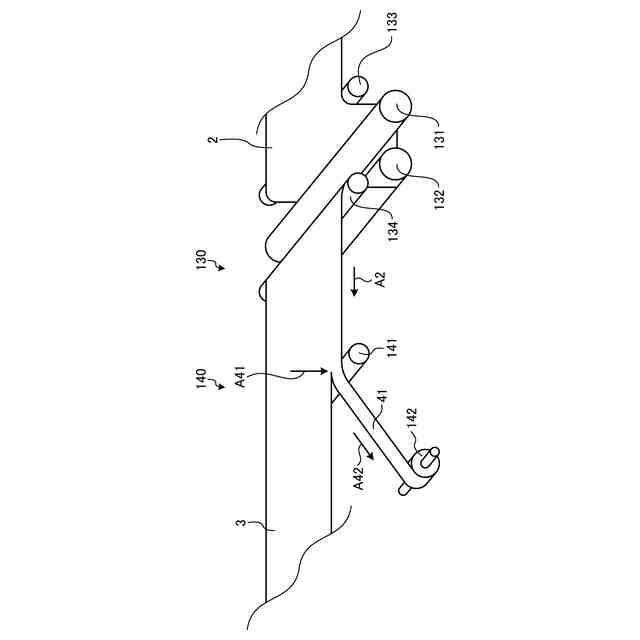

図２は、オシレーション工程の一例を説明する説明図である。

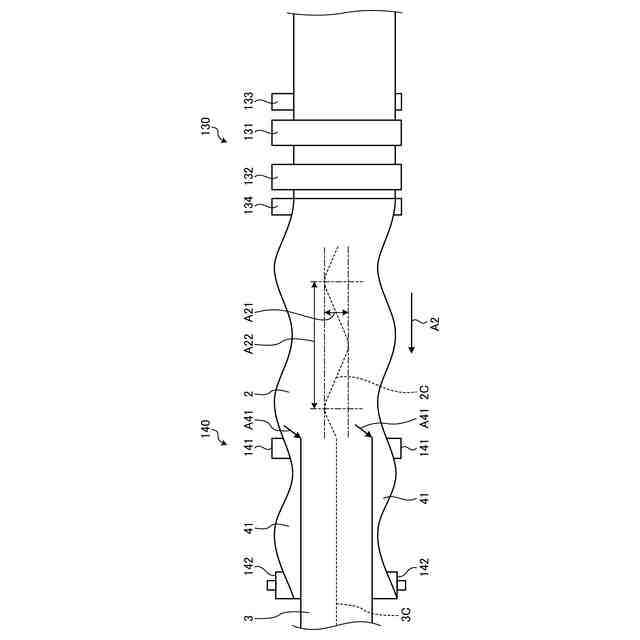

図３は、図１に示すオシレーション装置及び第一のトリミング装置を拡大して示す上面図である。

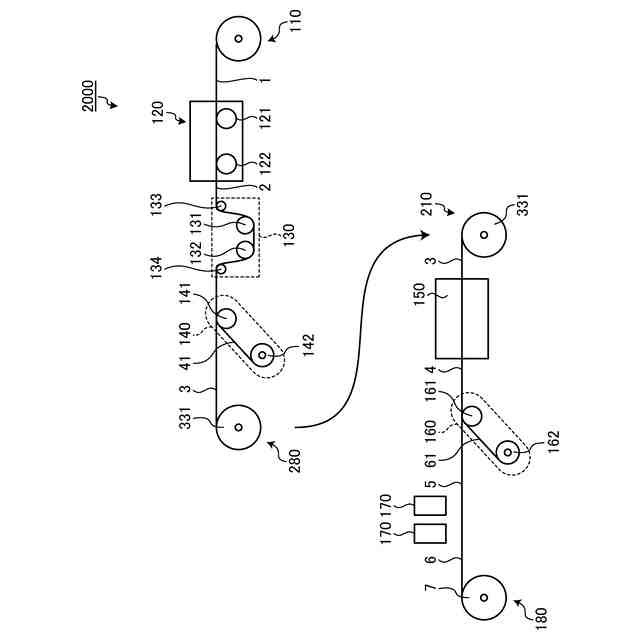

図４は、予備巻回工程を含む巻回体の製造方法を行いうる製造装置の一例を示す模式図である。
【発明を実施するための形態】
