公開番号2025087407
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202034
出願日2023-11-29
発明の名称小便器
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人北斗特許事務所
主分類E03D 13/00 20060101AFI20250603BHJP(上水;下水)
要約【課題】ボウル内面に対してより広い範囲に洗浄水を流すことができる小便器を提案する。
【解決手段】小便器1は、後方に向けて凹んだボウル2と、ボウル2の上部に設けられ、洗浄水W1を吐出する吐水部3と、を備える。ボウル2の内面は、下方を向く上面20と、前方を向き、上面20との間にコーナー部22を形成する奥面21と、を有する。吐水部3の洗浄水W1を吐出する吐出口30は、コーナー部22に向かって開口している。
【選択図】図2
特許請求の範囲【請求項1】
後方に向けて凹んだボウルと、
前記ボウルの上部に設けられ、洗浄水を吐出する吐水部と、を備えた小便器であって、
前記ボウルの内面は、下方を向く上面と、前方を向き、前記上面との間にコーナー部を形成する奥面と、を有し、
前記吐水部は、前記洗浄水を吐出する吐出口を有し、
前記吐出口は、前記コーナー部に向かって開口している、
小便器。
続きを表示(約 370 文字)【請求項2】
前記吐水部は、前記吐出口と前記コーナー部との間に前記上面の一部が位置するように、前記上面に設けられている、
請求項1に記載の小便器。
【請求項3】
前記上面は、前記奥面に近い部分ほど下方に位置するように水平面に対して傾斜している、
請求項2に記載の小便器。
【請求項4】
前記吐水部は、平面視において扇状に広がった導水路を有し、
前記導水路の下流端が前記吐出口である、
請求項1から3のいずれか一項に記載の小便器。
【請求項5】
前記吐水部は、前記導水路を囲む壁面の一部を構成し、前記導水路の下方に位置する内側下面を有し、
前記内側下面には、前記吐出口に向かって延びた凸条のリブが設けられている、
請求項4に記載の小便器。

発明の詳細な説明【技術分野】
【0001】
本開示は、小便器に関する。
続きを表示(約 1,100 文字)【背景技術】
【0002】
特許文献1には、小便器の便鉢面(言い換えるとボウル内面)の上部に、洗浄水を流出させる小便器用スプレッダーを取り付けた小便器が記載されている。
【0003】
この小便器は、小便器用スプレッダーの吐水口から洗浄水を流出させることで、便鉢面を左右方向へ流出する洗浄水の広がりを大きくしている。
【先行技術文献】
【特許文献】
【0004】
特開2015-71899号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
ところで、特許文献1に記載の小便器では、小便器用スプレッダーの吐水口は、下方に向けて開口している。吐水口から流出した洗浄水は、小便器用スプレッダーによって広げられた流れの勢いだけで、便鉢面の奥側の面(つまり利用者に対して対向する面)において左右方向に広がる。また、吐水口から流出した洗浄水は、便鉢面の奥側の面のうち、吐水口よりも下方の部分において広がり、奥側の面の上端部を洗浄することはできない。
【0006】
上記事情に鑑みて、本開示は、ボウル内面に対してより広い範囲に洗浄水を流すことができる小便器を提供することを、課題とする。
【課題を解決するための手段】
【0007】
本開示に係る一態様の小便器は、後方に向けて凹んだボウルと、前記ボウルの上部に設けられ、洗浄水を吐出する吐水部と、を備える。前記ボウルの内面は、下方を向く上面と、前方を向き、前記上面との間にコーナー部を形成する奥面と、を有する。前記吐水部は、前記洗浄水を吐出する吐出口を有する。前記吐出口は、前記コーナー部に向かって開口している。
【発明の効果】
【0008】
本開示に係る一態様の小便器は、ボウル内面に対してより広い範囲に洗浄水を流すことができる。
【図面の簡単な説明】
【0009】

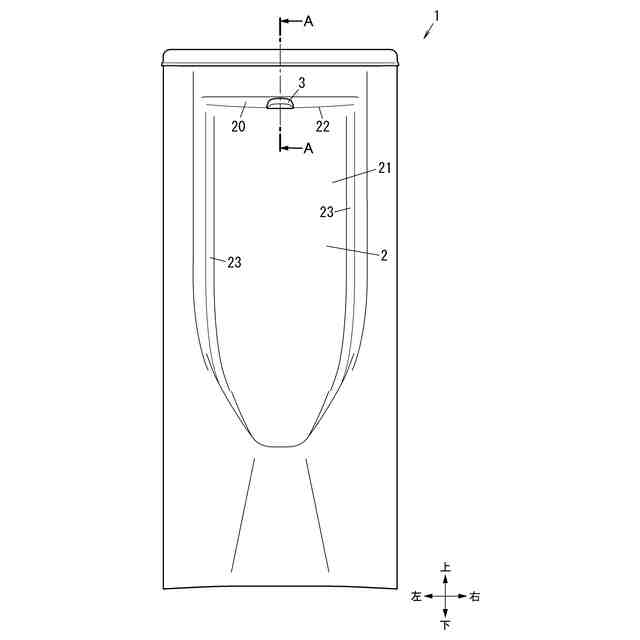

図1は、本開示に係る一実施形態の小便器を示す正面図である。

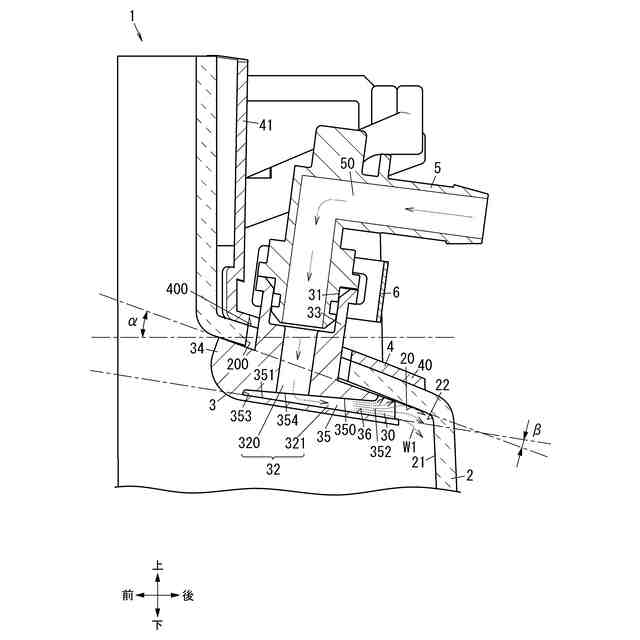

図2は、図1のA-A線における断面図である。

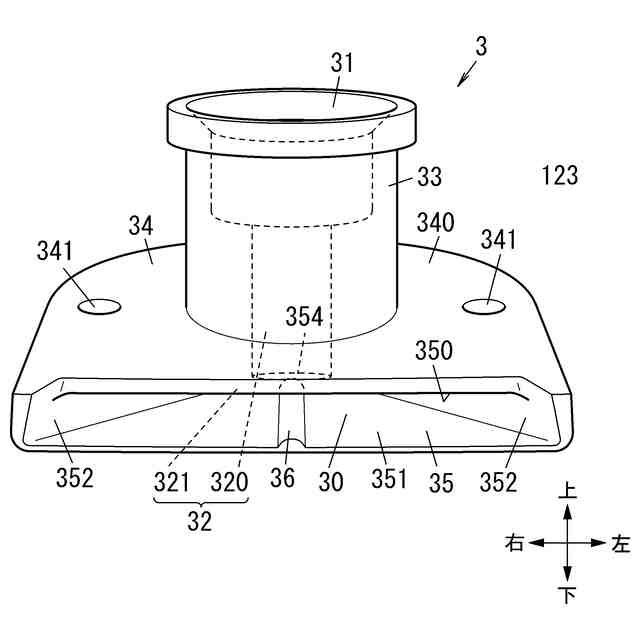

図3は、同上の小便器が備える吐水部を示す斜視図である。
図4は、同上の吐水部を示す背面図である。

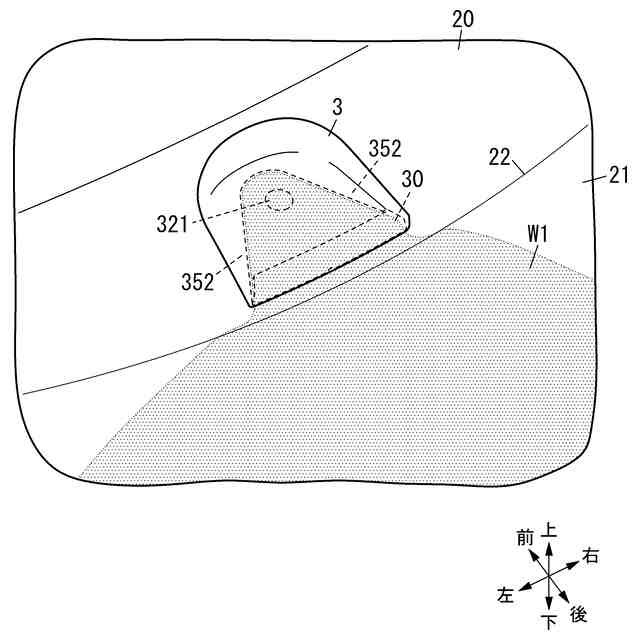

図5は、同上の吐水部から洗浄水が流れる様子を概略的に示す斜視図である。
【発明を実施するための形態】
【0010】
本開示に係る実施形態の小便器について、図面を参照して詳細に説明する。以下で説明する各構成は本開示の一例にすぎない。本開示は、以下の実施形態に限定されず、本開示に係る技術的思想を逸脱しない範囲であれば、設計等に応じて種々の変更が可能である。
(【0011】以降は省略されています)
