公開番号2025087221
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201724
出願日2023-11-29
発明の名称RFコイル、寝台装置、及び磁気共鳴イメージング装置
出願人富士フイルム株式会社
代理人個人,個人,個人,個人,個人
主分類A61B 5/055 20060101AFI20250603BHJP(医学または獣医学;衛生学)
要約【課題】被検体の体型によらずにSNR低下を防止することができ、かつセッティングが容易でワークフローを向上させることができるRFコイル、寝台装置、及び磁気共鳴イメージング装置を提供する。
【解決手段】本開示に係るRFコイルは、被検体が載置される天板に配置される第1固定ベルトの複数のエレメントにより形成される第1外郭領域は、天板の第1端側から離間するに従って先細りの形状を有し、天板に配置される第2固定ベルトの複数のエレメントにより形成される第2外郭領域は、天板の第2端側から離間するに従って先細りの形状を有し、第1外郭領域及び第2外郭領域は、長手方向の位相が互いにずれて配置される。
【選択図】図6
特許請求の範囲【請求項１】

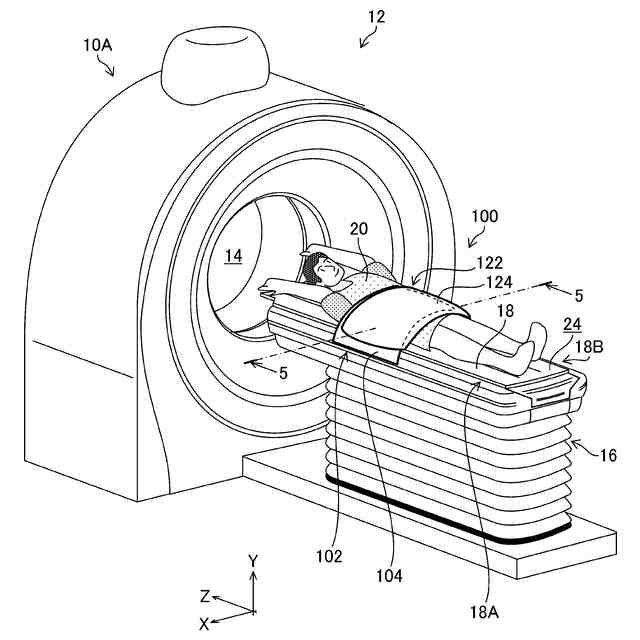

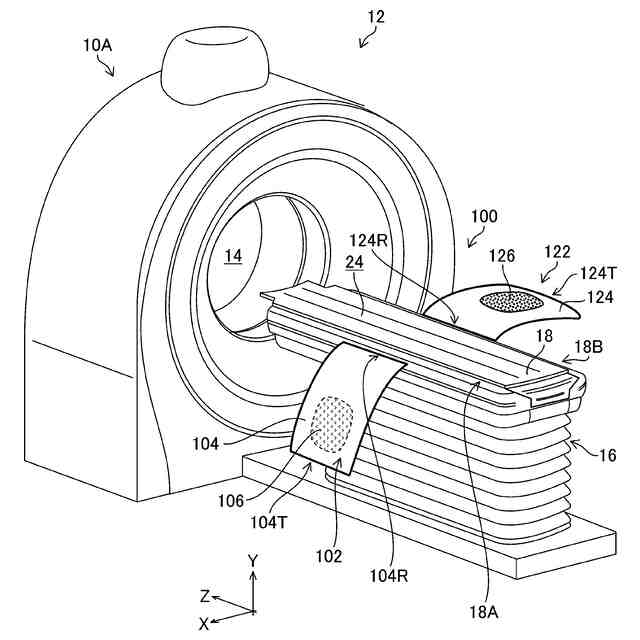

長手方向に沿って被検体が載置される天板を備える磁気共鳴イメージング装置用のＲＦ（Radio Frequency）コイルであって、
前記天板に配置され、前記天板の長手方向に直交する幅方向の第１端側から前記第１端側とは反対側の第２端側に向けて前記被検体に装着される第１固定ベルトと、
前記第１固定ベルトに配置された複数のエレメントと、
を含む第１コイルユニットと、

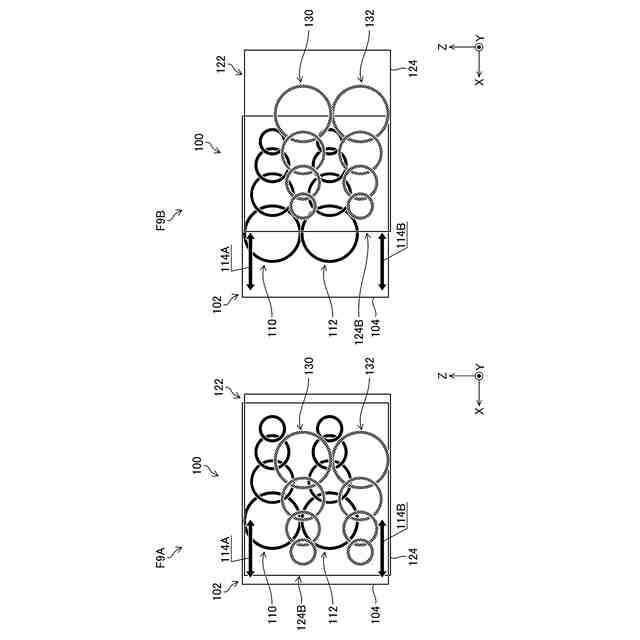

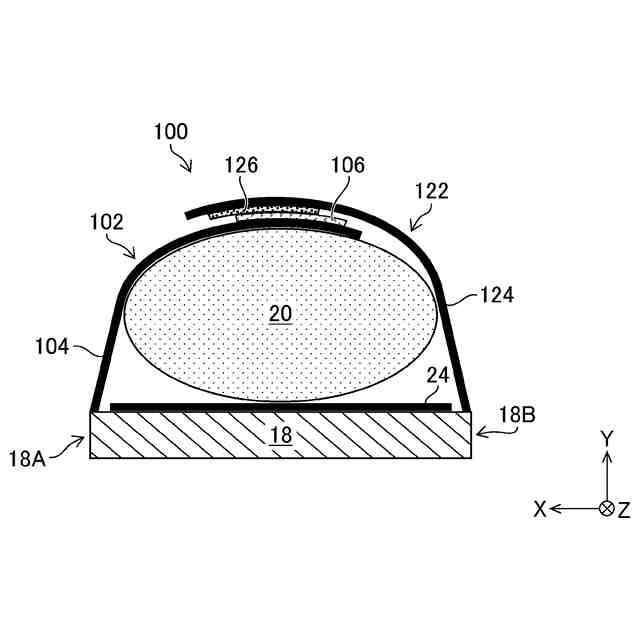

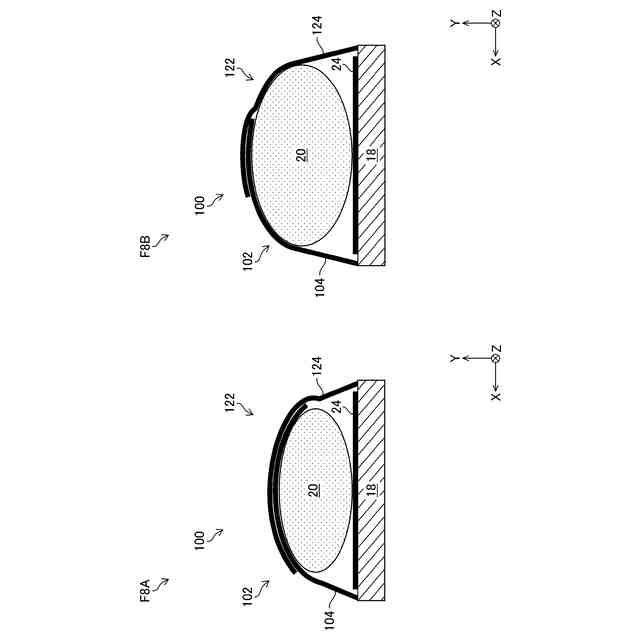

前記天板に配置され、前記天板の前記第２端側から前記第１端側に向けて少なくとも一部が前記第１固定ベルトに重ねられて前記被検体に装着される第２固定ベルトと、
前記第２固定ベルトに配置された複数のエレメントと、
を含む第２コイルユニットと、
を備え、

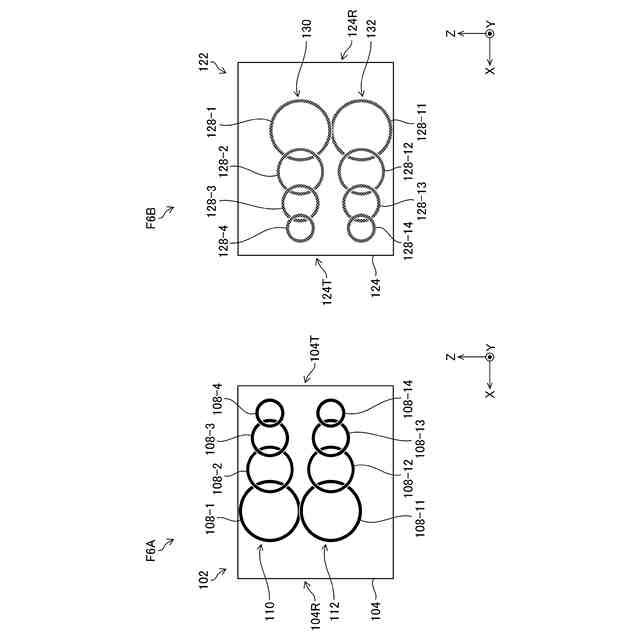

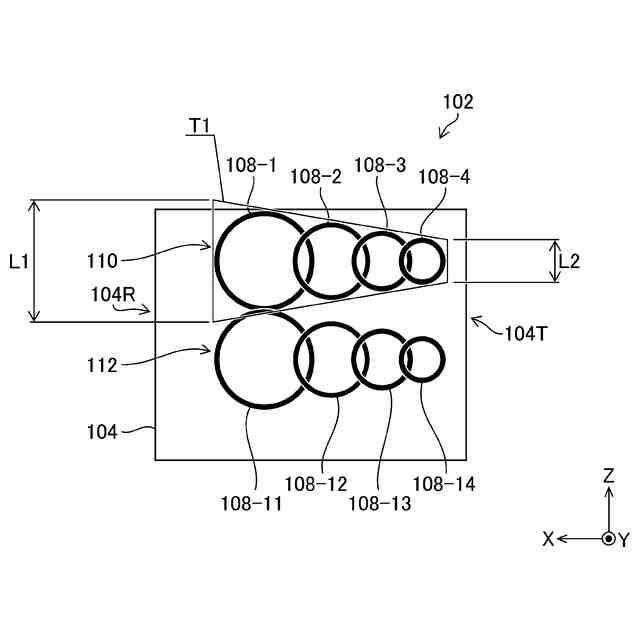

前記第１コイルユニットの前記複数のエレメントにより形成される第１外郭領域は、前記天板の前記第１端側から離間するに従って先細りの形状を有し、
前記第２コイルユニットの前記複数のエレメントにより形成される第２外郭領域は、前記天板の前記第２端側から離間するに従って先細りの形状を有し、
前記第１外郭領域及び前記第２外郭領域は、前記長手方向の位相が互いにずれて配置される、
ＲＦコイル。
続きを表示（約 1,000 文字）【請求項２】
前記第１コイルユニットの前記複数のエレメントは、複数の前記第１外郭領域を形成し、
前記第２コイルユニットの前記複数のエレメントは、複数の前記第２外郭領域を形成し、
前記複数の前記第１外郭領域及び前記複数の前記第２外郭領域は、前記長手方向に沿って交互に配置される、
請求項１に記載のＲＦコイル。
【請求項３】
前記複数のエレメントは、それぞれ前記天板から離間するに従って径が小さい、
請求項１に記載のＲＦコイル。
【請求項４】
前記複数のエレメントは、中心を結ぶ線が前記幅方向に平行な位置に配置される、
請求項３に記載のＲＦコイル。
【請求項５】
前記第１コイルユニットの前記複数のエレメントは、前記長手方向の一方側にそれぞれ端部を揃えて配置され、
前記第２コイルユニットの前記複数のエレメントは、前記長手方向の他方側にそれぞれ端部を揃えて配置される、
請求項３に記載のＲＦコイル。
【請求項６】
前記第１固定ベルト及び前記第２固定ベルトは、前記第１固定ベルト及び前記第２固定ベルトが前記被検体に装着される際に、それぞれ前記第１外郭領域の前記他方側及び前記第２外郭領域の前記一方側を平面視において互いに隣り合う位置に配置させるためのガイド線を備える、
請求項５に記載のＲＦコイル。
【請求項７】
前記複数のエレメントは、それぞれ径が一定であり、かつ前記天板から離間するに従って単位面積当たりの数が少なく配置される、
請求項１に記載のＲＦコイル。
【請求項８】
前記第１固定ベルトは、前記第２固定ベルトが重なる位置の適正範囲を示すガイド表示を備える、
請求項１に記載のＲＦコイル。
【請求項９】
前記第１固定ベルト及び前記第２固定ベルトは、前記被検体に装着された際に互いに接触する位置に、第１面及び第２面が係合する一対の面ファスナの前記第１面及び前記第２面を備える、
請求項１に記載のＲＦコイル。
【請求項１０】
被検体が載置される天板と、
請求項１から請求項９のいずれか１項に記載のＲＦコイルと、
を備える寝台装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はＲＦコイル、寝台装置、及び磁気共鳴イメージング装置に係り、特にＲＦコイルを被検体に固定する技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

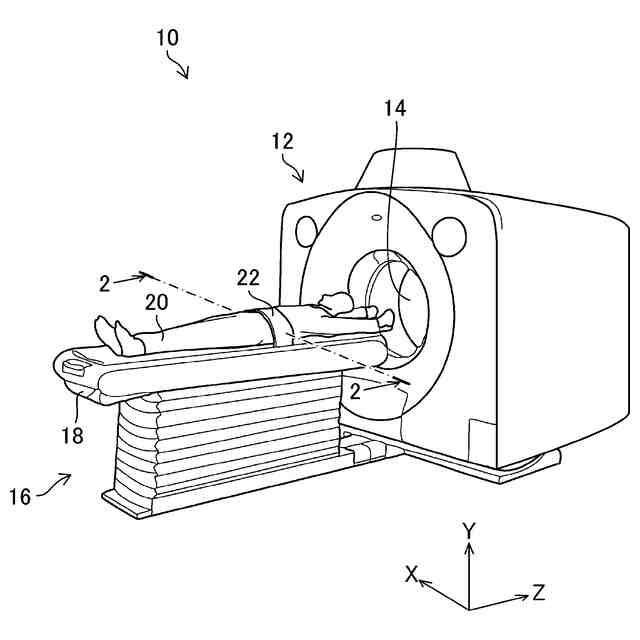

磁気共鳴イメージング装置（以下、ＭＲＩ（Magnetic Resonance Imaging）装置という）は、被検体に発生した磁気共鳴信号を受信し、この受信信号を再構成して磁気共鳴画像を得る。このようなＭＲＩ装置では、磁気共鳴信号を受信するための複数のエレメントが配置されたＲＦ（Radio Frequency）コイルを被検体に固定する必要がある。
【０００３】
特許文献１には、ＭＲＩ用の高周波磁場の送信および受信の内の少なくとも一方を担うように形成した複数個のＲＦコイルと、この複数個のＲＦコイルの出力インピーダンスを調整するための出力インピーダンス調整回路とを備えたＭＲＩ用ＲＦコイルユニットが開示されている。
【０００４】
特許文献２には、被検体からの磁気共鳴信号を、伸縮可能な第１のエレメントと伸縮可能な第２のエレメントを含む複数のエレメントで受信するＲＦコイルが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－０２４０２５号公報
特開２０２１－１５９３３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】

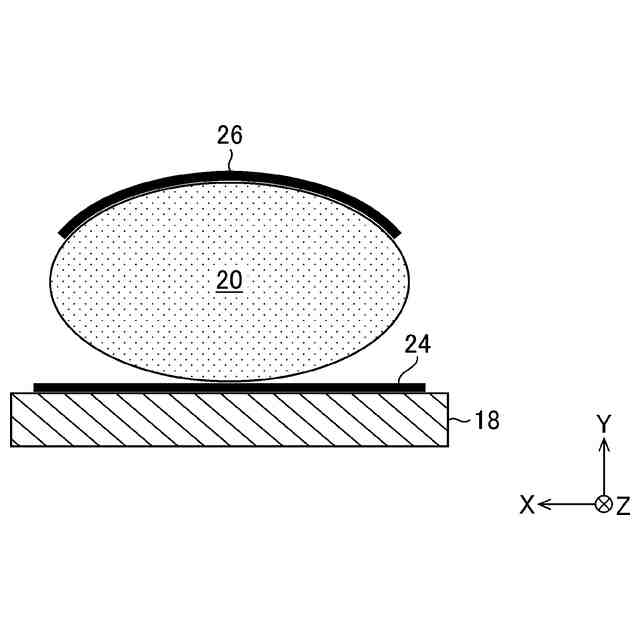

ＲＦコイルは、被検体の近くに隙間なくエレメントが配置されることが好ましい。しかしながら、サイズが固定された１ピースのＲＦコイルでは、被検体のサイズのバリエーションをカバーできない場合があった。この場合、エレメントでカバーできない範囲において、磁気共鳴信号のＳＮＲ（Signal to Noise Ratio）が十分得られないという課題がある。
【０００７】
また、サイズが固定された１ピースのＲＦコイルは、セッティングの手数が多くワークフローが低下しているという課題があった。
【０００８】
これに対し、特許文献１及び特許文献２に記載の技術では、これらの課題を解決することができない。
【０００９】
本発明はこのような事情に鑑みてなされたもので、被検体の体型によらずにＳＮＲ低下を防止することができ、かつセッティングが容易でワークフローを向上させることができるＲＦコイル、寝台装置、及び磁気共鳴イメージング装置を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記目的を達成するために、本開示の第１態様に係るＲＦコイルは、長手方向に沿って被検体が載置される天板を備える磁気共鳴イメージング装置用のＲＦ（Radio Frequency）コイルであって、天板に配置され、天板の長手方向に直交する幅方向の第１端側から第１端側とは反対側の第２端側に向けて被検体に装着される第１固定ベルトと、第１固定ベルトに配置された複数のエレメントと、を含む第１コイルユニットと、天板に配置され、天板の第２端側から第１端側に向けて少なくとも一部が第１固定ベルトに重ねられて被検体に装着される第２固定ベルトと、第２固定ベルトに配置された複数のエレメントと、を含む第２コイルユニットと、を備え、第１コイルユニットの複数のエレメントにより形成される第１外郭領域は、天板の第１端側から離間するに従って先細りの形状を有し、第２コイルユニットの複数のエレメントにより形成される第２外郭領域は、天板の第２端側から離間するに従って先細りの形状を有し、第１外郭領域及び第２外郭領域は、長手方向の位相が互いにずれて配置されるＲＦコイルである。
（【００１１】以降は省略されています）
