発明の名称地図表示装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類G01C 21/26 20060101AFI20250602BHJP(測定;試験)
要約【課題】ユーザが興味のある事業者のポートの位置を容易に把握することを可能とする。
【解決手段】ユーザ端末20は、ディスプレイ27を備える。ディスプレイ27は、移動体のレンタル事業のために運営される複数のポートの位置をそれぞれ表す複数のアイコンを地図上に表示するように構成されている。ディスプレイ27は、複数のアイコンの各々が、当該アイコンにより表される位置のポートを運営する事業者に従って区別されるように複数のアイコンを表示する。ディスプレイ27は、複数のポートのうち2以上のポートが同じエリア内に設置されている場合、複数のアイコンのうち2以上のポートをそれぞれ表す2以上のアイコンに代えて、2以上のポートを代表して表す単一の代表アイコンを地図上に表示する。代表アイコンは、2以上のポートを運営する2以上の事業者を互いに区別可能な態様で表す。

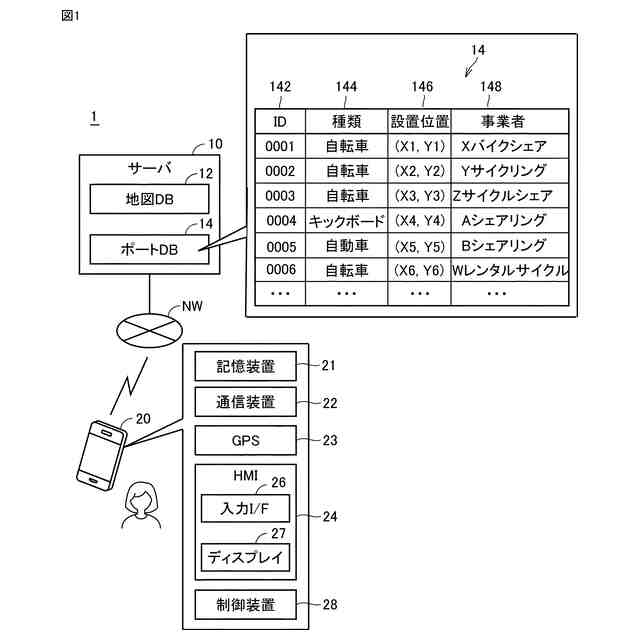

【選択図】図1
特許請求の範囲【請求項１】

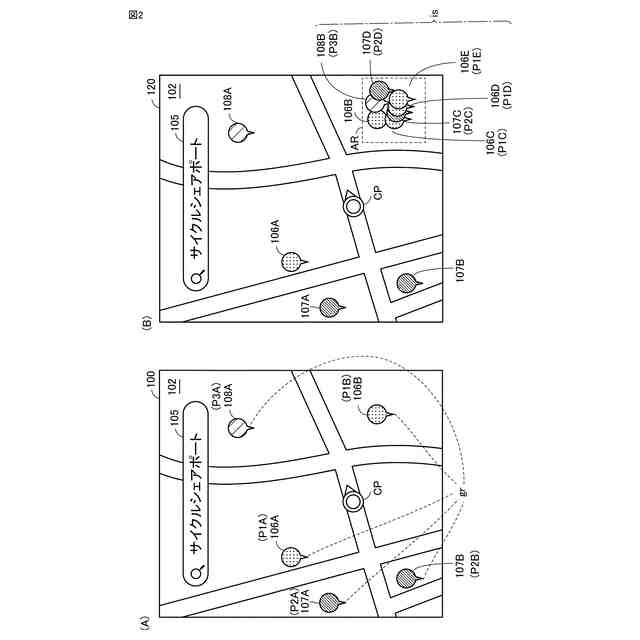

移動体のレンタル事業のために運営される複数のポートの位置をそれぞれ表す複数のアイコンを地図上に表示するように構成されたディスプレイを備え、
前記複数のポートの各々は、前記レンタル事業を実施する複数の事業者のいずれかにより運営されており、
前記ディスプレイは、前記複数のアイコンの各々が、当該アイコンにより表される位置のポートを運営する事業者に従って区別されるように前記複数のアイコンを表示し、

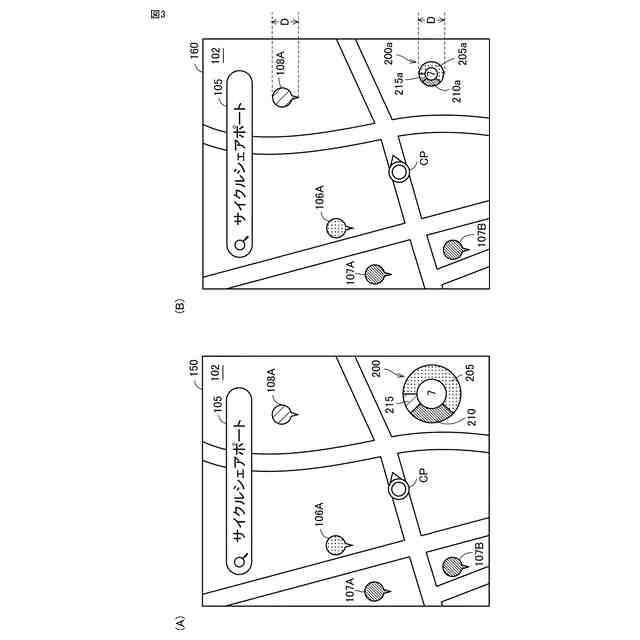

前記ディスプレイは、前記複数のポートのうち２以上のポートが同じエリア内に設置されている場合、前記複数のアイコンのうち前記２以上のポートをそれぞれ表す２以上のアイコンに代えて、前記２以上のポートを代表して表す単一の代表アイコンを前記地図上に表示し、
前記代表アイコンは、前記２以上のポートを運営する２以上の事業者を互いに区別可能な態様で表す、地図表示装置。
続きを表示（約 540 文字）【請求項２】
前記２以上の事業者は、２以上の色にそれぞれ関連付けられており、
前記代表アイコンは、前記２以上の色によりそれぞれ表された２以上の領域を含む、請求項１に記載の地図表示装置。
【請求項３】
前記２以上の領域の各々について、当該領域の面積は、当該領域を表す色に関連付けられた事業者が前記エリア内で運営するポートの総数が多いほど大きいか、または、
前記２以上の領域の各々は、前記総数が多い順に並ぶように配置される、請求項２に記載の地図表示装置。
【請求項４】
前記２以上の領域の各々について、当該領域の前記面積は、前記総数が多いほど大きく、

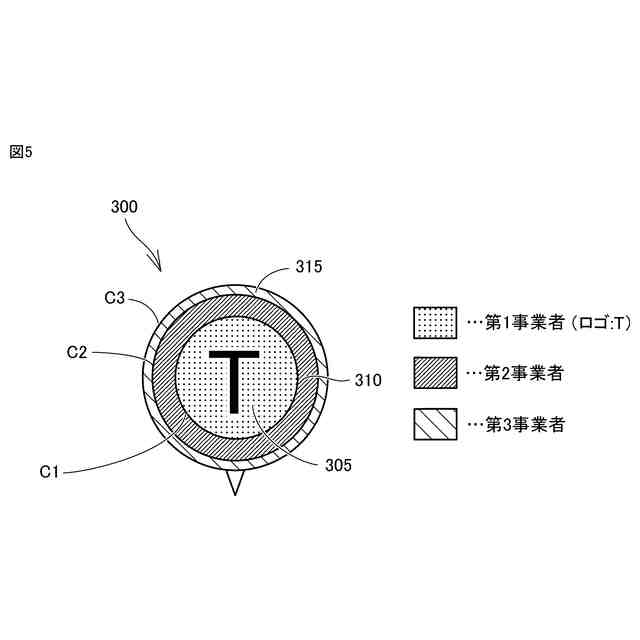

前記代表アイコンは、同心円状に配置された２以上の円を含み、
前記２以上の事業者のうち前記エリア内で運営するポートの総数が最も多い最多事業者が関連付けられた色が表す領域は、前記２以上の円のうち最も内側の円により囲まれた、前記代表アイコンの中央領域である、請求項３に記載の地図表示装置。
【請求項５】
前記中央領域を表す色は、前記最多事業者のコーポレートカラーであり、
前記中央領域は、前記最多事業者のロゴを含む、請求項４に記載の地図表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、地図表示装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許第５６１１０８１号公報（特許文献１）は、ナビゲーション装置を開示する。この装置は、エリア情報検索部と、エリア描画部とを備える。エリア描画部は、エリア情報検索部により検索されたエリア情報に基づいて、施設密集領域を表すシンボル画像を、施設密集領域内の代表位置に対応するディスプレイに表示された地図上の位置に重ねて描画する。この際、エリア描画部は、施設密集領域に存在する施設の総数に応じた表示形態または色によって、施設密集領域を表すシンボル画像を描画する（［００２６］および図４参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５６１１０８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
移動体（例えば、自動車、自転車、または電動キックボード）のレンタル事業において、ポートの位置は、ユーザにとって重要な情報である。どこで移動体を借りたり返したりすることができるかはユーザの利便性に直結するためである。ユーザが興味のあるポートの位置を容易に把握したいというニーズが存在する。特に、ユーザは、興味のある事業者のポートの位置を容易に把握したいことがある。
【０００５】
本開示は、上記のような問題を解決するためになされたものであって、その目的は、ユーザが興味のある事業者のポートの位置を容易に把握するための地図表示装置を提供することである。
【課題を解決するための手段】
【０００６】

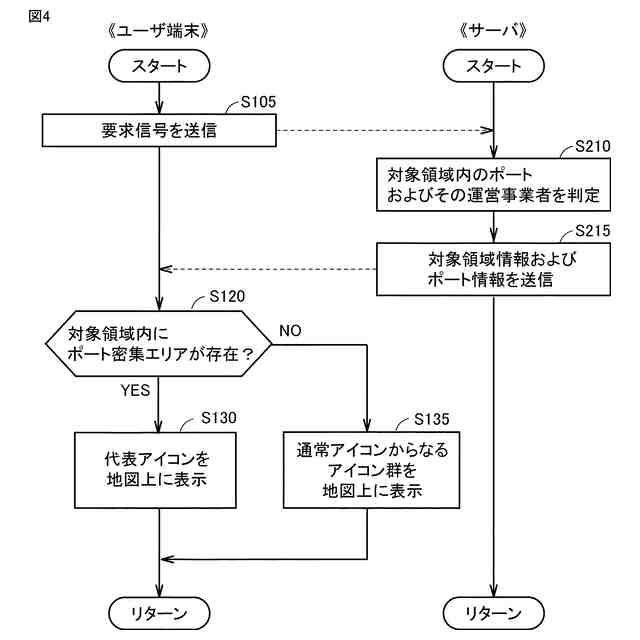

本開示の地図表示装置は、ディスプレイを備える。ディスプレイは、移動体のレンタル事業のために運営される複数のポートの位置をそれぞれ表す複数のアイコンを地図上に表示するように構成されている。複数のポートの各々は、レンタル事業を実施する複数の事業者のいずれかにより運営されている。ディスプレイは、複数のアイコンの各々が、当該アイコンにより表される位置のポートを運営する事業者に従って区別されるように複数のアイコンを表示する。ディスプレイは、複数のポートのうち２以上のポートが同じエリア内に設置されている場合、複数のアイコンのうち２以上のポートをそれぞれ表す２以上のアイコンに代えて、２以上のポートを代表して表す単一の代表アイコンを地図上に表示する。代表アイコンは、２以上のポートを運営する２以上の事業者を互いに区別可能な態様で表す。
【０００７】
上記の構成とすることにより、ユーザは、上記エリア内のポートを運営する各事業者を区別して認識するために、上記２以上のアイコンを１つずつ視認することを要せず、代表アイコンを視認しさえすればよい。その結果、ユーザは、自身が興味のある事業者のポートの位置（上記エリア内に当該事業者のポートが設置されているか否か）を代表アイコンに基づいて容易に把握することができる。
【０００８】
ある局面において、２以上の事業者は、２以上の色にそれぞれ関連付けられている。代表アイコンは、２以上の色によりそれぞれ表された２以上の領域を含む。
【０００９】
色は、ユーザの視覚に効果的に訴えることができる。上記の構成とすることにより、代表アイコンの各領域が、当該領域を表す色に関連付けられた事業者を表す。これにより、ユーザが特に容易に（直感的に）上記２以上の事業者の各々を区別して認識することができる。
【００１０】

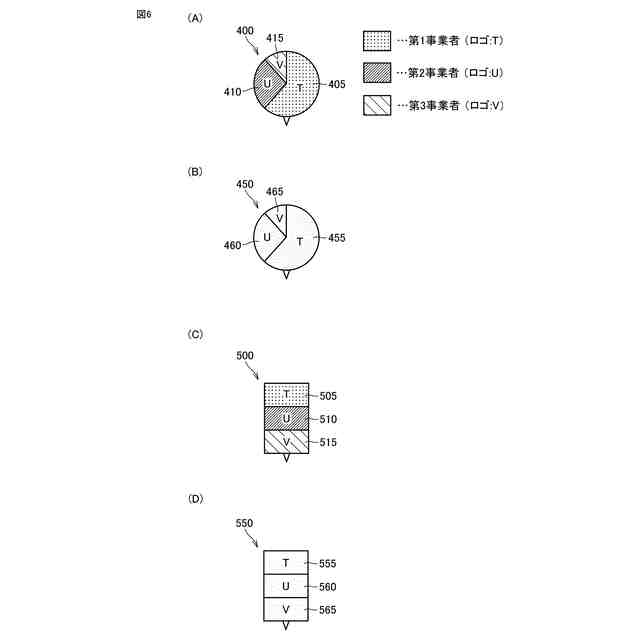

ある局面において、２以上の領域の各々について、当該領域の面積は、当該領域を表す色に関連付けられた事業者がエリア内で運営するポートの総数が多いほど大きいか、または、２以上の領域の各々は、総数が多い順に並ぶように配置される。
（【００１１】以降は省略されています）
