公開番号2025087004
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201346
出願日2023-11-29
発明の名称地図表示装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類G09B 29/00 20060101AFI20250603BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】ユーザが興味のある事業者の施設に関する情報を容易に把握する。
【解決手段】ユーザ端末20は、ディスプレイ27と、入力I/F26とを備える。ポートを検索する検索操作が行われた場合に、ディスプレイ27は、複数のタブ表示ラベルと、複数のアイコンとを地図上に表示する。複数のタブ表示ラベルは、複数の事業者の名称をそれぞれ表す。複数のアイコンは、複数のポートの位置をそれぞれ表す。複数のタブ表示ラベルは、第1事業者の名称を表す第1ラベルと、第2事業者の名称を表す第2ラベルとを含む。複数のアイコンは、第1事業者により運営されるポートの位置を表す第1アイコンと、第2事業者により運営されるポートの位置を表す第2アイコンとを含む。第1ラベルがユーザにより選択された場合、ディスプレイ27は、第1アイコンを地図上で表示する一方で、第2アイコンを地図上で非表示とする。

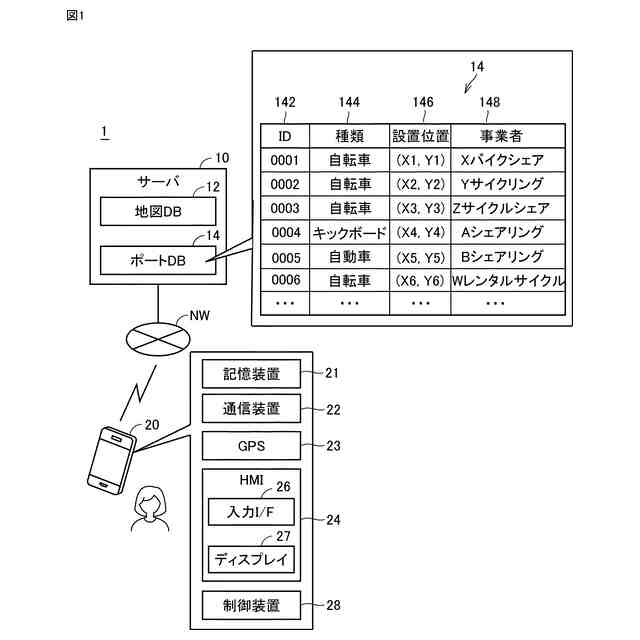

【選択図】図1
特許請求の範囲【請求項１】
地図を表示するディスプレイと、
ユーザよる操作を受ける入力インターフェースとを備え、
対象事業のために運営される施設を前記地図上で検索するための検索操作が前記ユーザにより行われた場合に、前記ディスプレイは、複数のタブ表示ラベルと、複数のアイコンとを前記地図上に表示し、
前記複数のタブ表示ラベルは、前記対象事業を実施する複数の事業者の名称をそれぞれ表し、前記複数のタブ表示ラベルの各々は、前記ユーザにより選択可能であり、
前記複数のアイコンは、複数の施設の位置をそれぞれ表し、前記複数の施設の各々は、前記複数の事業者のうちいずれかの事業者により運営されており、
前記複数のタブ表示ラベルは、
前記複数の事業者のうち第１事業者の名称を表す第１ラベルと、
前記複数の事業者のうち第２事業者の名称を表す第２ラベルとを含み、
前記複数のアイコンは、
前記第１事業者により運営される施設の位置を表す第１アイコンと、
前記第２事業者により運営される施設の位置を表す第２アイコンとを含み、
前記第１ラベルが前記ユーザにより選択された場合、前記ディスプレイは、前記第１アイコンを前記地図上で表示する一方で、前記第２アイコンを前記地図上で非表示とする、地図表示装置。
続きを表示（約 460 文字）【請求項２】
前記ディスプレイは、前記複数のタブ表示ラベルのうち、前記地図により表される地域内にある施設を運営する事業者の名称を表すラベルを表示する一方で、前記地域内にある施設を運営していない事業者の名称を表すラベルを非表示とする、請求項１に記載の地図表示装置。
【請求項３】
前記ディスプレイは、前記地図により表される地域が変化する時に前記複数のタブ表示ラベルを更新する、請求項１または請求項２に記載の地図表示装置。
【請求項４】
前記ディスプレイは、前記複数の事業者の名称が、前記地図により表される地域内で運営される施設の数が多い事業者の名称から順に並ぶように前記複数のタブ表示ラベルを表示する、請求項１または請求項２に記載の地図表示装置。
【請求項５】
前記ディスプレイは、前記複数の事業者の名称が、前記ユーザの現在位置に近い施設を運営する事業者の名称から順に並ぶように前記複数のタブ表示ラベルを表示する、請求項１または請求項２に記載の地図表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、地図表示装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
特許第４７８３０７５号公報（特許文献１）は、アイコン表示切替手段を備えるナビゲーション装置を開示する。地図画面の表示中にアイコン切り替えボタンがユーザに操作されると、アイコン表示切替手段は、表示するアイコンの種類を切り替える。
【先行技術文献】
【特許文献】
【０００３】
特許第４７８３０７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に、ナビゲーション装置などの地図表示装置のディスプレイは、様々な施設を地図上で表示する。これらの施設は、種々の事業者により運営されている。様々な施設の中からユーザが特定の種類の施設を検索し、検索された施設に関する情報（例えば位置情報）を容易に把握したいというユーザのニーズが常に存在する。特に、ユーザは、検索された施設のうち興味のある事業者の施設に関する情報を容易に把握したいことがある。
【０００５】
本開示は、上記のような問題を解決するためになされたものであって、その目的は、ユーザが興味のある事業者の施設に関する情報を容易に把握するための地図表示装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示の地図表示装置は、ディスプレイと、入力インターフェースとを備える。ディスプレイは、地図を表示する。入力インターフェースは、ユーザよる操作を受ける。対象事業のために運営される施設を地図上で検索するための検索操作がユーザにより行われた場合に、ディスプレイは、複数のタブ表示ラベルと、複数のアイコンとを地図上に表示する。複数のタブ表示ラベルは、対象事業を実施する複数の事業者の名称をそれぞれ表す。複数のタブ表示ラベルの各々は、ユーザにより選択可能である。複数のアイコンは、複数の施設の位置をそれぞれ表す。複数の施設の各々は、複数の事業者のうちいずれかの事業者により運営されている。複数のタブ表示ラベルは、複数の事業者のうち第１事業者の名称を表す第１ラベルと、複数の事業者のうち第２事業者の名称を表す第２ラベルとを含む。複数のアイコンは、第１事業者により運営される施設の位置を表す第１アイコンと、第２事業者により運営される施設の位置を表す第２アイコンとを含む。第１ラベルがユーザにより選択された場合、ディスプレイは、第１アイコンを地図上で表示する一方で、第２アイコンを地図上で非表示とする。
【０００７】

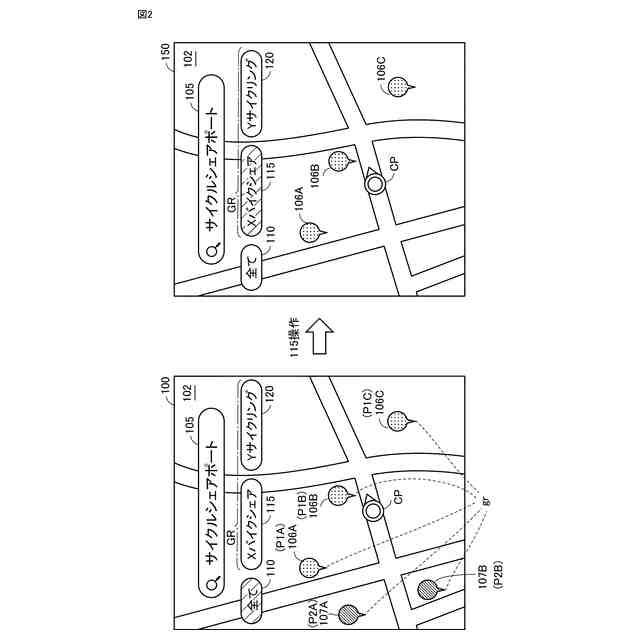

上記の構成とすることにより、第１ラベルの選択に応答して複数のアイコンから第１アイコンが絞り込まれて表示される一方で、第２アイコンが非表示とされる。第１事業者は、ユーザにより選択された第１ラベルにより表される名称を有する事業者であるため、ユーザが興味のある事業者であると考えられる。第２事業者は、第１事業者以外の事業者であるため、ユーザが興味のない事業者であると考えられる。よって、上記の構成によれば、ユーザが興味のある事業者の施設の位置を表す第１アイコンが表示される一方で、ユーザが興味のないと考えられる事業者の施設の位置を表す第２アイコンが非表示とされる。これにより、ユーザは、興味のある事業者の施設に関する情報を第１アイコンに基づいて容易に把握できる。
【０００８】
ディスプレイは、複数のタブ表示ラベルのうち、地図により表される地域内にある施設を運営する事業者の名称を表すラベルを表示する一方で、地域内にある施設を運営していない事業者の名称を表すラベルを非表示としてもよい。
【０００９】
仮に、複数のタブ表示ラベルのうち上記地域内にある施設を運営していない事業者の名称を表すラベルが表示される場合、ユーザがこのラベルを選択すると、地図上のアイコンが全て非表示とされる事態を招く可能性がある。上記の構成とすることにより、複数のタブ表示ラベルのいずれも、上記地域内にある施設を運営する事業者の名称を表す。これにより、ユーザが複数のタブ表示ラベルのうちいずれのタブ表示ラベルを選択しても、上記地域（例えば、ユーザの現在地の近傍地域）内にある施設の位置を表すアイコンのみが絞り込まれる。これにより、前述の事態が回避され、ユーザが興味のある事業者の施設に関する情報をより効率的に把握できる。
【００１０】

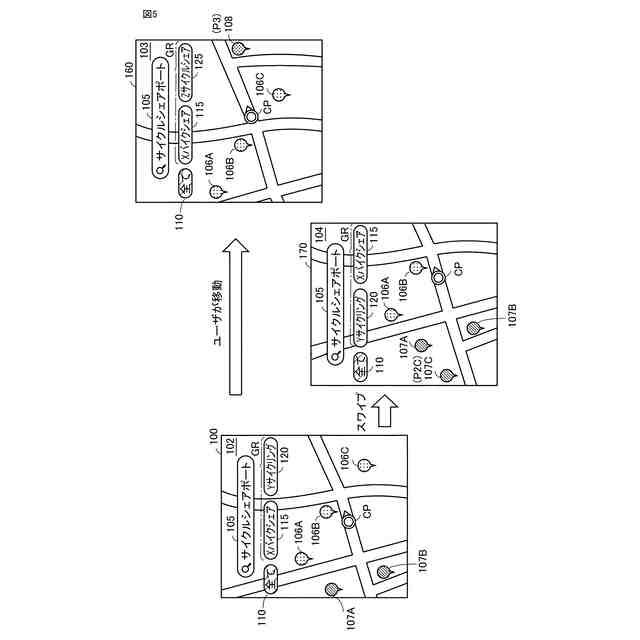

ディスプレイは、地域が変化する時に複数のタブ表示ラベルを更新してもよい。
（【００１１】以降は省略されています）
