発明の名称通信制御装置、通信制御システム、及び通信制御方法
出願人矢崎総業株式会社,国立研究開発法人情報通信研究機構
代理人個人,個人,個人
主分類H04W 40/12 20090101AFI20250530BHJP(電気通信技術)
要約【課題】無線通信の経路探索において、短い時間で最適な通信経路を定めることが可能な通信制御装置を提供する。
【解決手段】通信制御装置100は、通信フレームの情報に基づいて通信を行う複数の通信端末によって構成される通信経路を制御する通信制御装置100である。通信制御装置100は、複数の通信端末が設定された環境をエミュレートする電波エミュレータから、通信端末の接続情報を取得する端末情報取得部111を備える。また、通信制御装置100は、接続情報に基づいて、複数の通信端末の通信経路を選択する通信経路選択部112を備える。また、通信制御装置100は、送信元アドレス情報、送信先アドレス情報、及び中継アドレス情報を含む通信フレームを、通信経路における次の送信先の通信端末に送信する通信フレーム送信部を備える。
【選択図】図3
特許請求の範囲【請求項１】
通信フレームの情報に基づいて通信を行う複数の通信端末によって構成される通信経路を制御する通信制御装置であって、
前記複数の通信端末が設定された環境をエミュレートする電波エミュレータから、前記通信端末の接続情報を取得する端末情報取得部と、
前記接続情報に基づいて、前記複数の通信端末の前記通信経路を選択する通信経路選択部と、
送信元アドレス情報、送信先アドレス情報、及び中継アドレス情報を含む前記通信フレームを、前記通信経路における次の送信先の前記通信端末に送信する通信フレーム送信部と、
を備える通信制御装置。
続きを表示（約 1,000 文字）【請求項２】
前記接続情報は、前記複数の通信端末における端末間の通信成功率、通信速度、及び／又は遅延量を含む請求項１に記載の通信制御装置。
【請求項３】
前記通信端末において実施された通信の通信状況の結果を前記通信端末から取得する通信状況取得部と、
前記通信状況の結果を前記電波エミュレータに送信する通信状況送信部と、
をさらに備える請求項１又は２に記載の通信制御装置。
【請求項４】
前記端末情報取得部は、前記電波エミュレータから、移動体の移動経路情報を含む移動体情報を取得し、
前記通信経路選択部は、前記接続情報及び前記移動体情報に基づいて、前記複数の通信端末の前記通信経路を選択する、請求項１に記載の通信制御装置。
【請求項５】
通信制御装置と、通信フレームの情報に基づいて通信を行う複数の通信端末と、前記複数の通信端末が設定された環境をエミュレートする電波エミュレータと、を備え、前記複数の通信端末によって構成される通信経路を制御する通信制御システムであって、
前記通信制御装置は、
前記電波エミュレータから、前記通信端末の接続情報を取得する端末情報取得部と、
前記接続情報に基づいて、前記複数の通信端末の前記通信経路を選択する通信経路選択部と、
送信元アドレスに関する情報、送信先アドレスに関する情報、及び中継アドレスに関する情報を含む前記通信フレームを、前記通信経路における次の送信先の前記通信端末に送信する通信フレーム送信部と、を有し、
前記通信端末は、
前記通信フレームに格納された前記送信元アドレスに関する情報、前記送信先アドレスに関する情報、及び前記中継アドレスに関する情報に基づいて端末間の通信を行う、通信制御システム。
【請求項６】
コンピュータによって実行され、通信フレームの情報に基づいて通信を行う複数の通信端末によって構成される通信経路を制御する通信制御方法であって、
前記複数の通信端末が設定された環境をエミュレートする電波エミュレータから、前記通信端末の接続情報を取得し、
前記接続情報に基づいて、前記複数の通信端末の前記通信経路を選択し、
送信元アドレスに関する情報、送信先アドレスに関する情報、及び中継アドレスに関する情報を含む前記通信フレームを、前記通信経路における次の送信先の前記通信端末に送信する、通信制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信制御装置、通信制御システム、及び通信制御方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、無線通信ネットワークにおいて、遮蔽物等の無線環境に応じて、適切に通信経路を探索し決定する技術が提案されている。特許文献１には、遮蔽物や、中継ノードの配置が不可能な場所が存在しても、中継ノードの配置やルーティングを最適化するための無線センサネットワーク設計システムが開示されている。特許文献１に開示された無線センサネットワーク設計システムは、処理開始後、入力データに基づいて、ノード数及び配置の最適化を行い、中継装置の数及び配置の候補を算出して決定する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２５２３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された無線センサネットワーク設計システムにおいては、開始時に最適な中継装置の数や配置を定め、通信経路を決めておく構成となる。このように、開始時に通信経路が定まる構成においては、無線環境の変化に対応することが困難となる。また、通信毎に経路探索を行う場合には、経路探索に時間を要する。すなわち、無線通信の経路探索において、短時間で最適な経路探索を可能とする手法が必要とされている。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、無線通信の経路探索において、短い時間で最適な通信経路を定めることが可能な通信制御装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係る通信制御装置は、通信フレームの情報に基づいて通信を行う複数の通信端末によって構成される通信経路を制御する通信制御装置であって、複数の通信端末が設定された環境をエミュレートする電波エミュレータから、通信端末の接続情報を取得する端末情報取得部と、接続情報に基づいて、複数の通信端末の通信経路を選択する通信経路選択部と、送信元アドレス情報、送信先アドレス情報、及び中継アドレス情報を含む通信フレームを、通信経路における次の送信先の通信端末に送信する通信フレーム送信部と、を備える。
【０００７】
本発明の態様に係る通信制御システムは、通信制御装置と、通信フレームの情報に基づいて通信を行う複数の通信端末と、複数の通信端末が設定された環境をエミュレートする電波エミュレータと、を備え、複数の通信端末によって構成される通信経路を制御する通信制御システムであって、通信制御装置は、電波エミュレータから、通信端末の接続情報を取得する端末情報取得部と、接続情報に基づいて、複数の通信端末の通信経路を選択する通信経路選択部と、送信元アドレスに関する情報、送信先アドレスに関する情報、及び中継アドレスに関する情報を含む通信フレームを、通信経路における次の送信先の通信端末に送信する通信フレーム送信部と、を有し、通信端末は、通信フレームに格納された送信元アドレスに関する情報、送信先アドレスに関する情報、及び中継アドレスに関する情報に基づいて端末間の通信を行う。
【０００８】
本発明の態様に係る通信制御方法は、コンピュータによって実行され、通信フレームの情報に基づいて通信を行う複数の通信端末によって構成される通信経路を制御する通信制御方法であって、複数の通信端末が設定された環境をエミュレートする電波エミュレータから、通信端末の接続情報を取得し、接続情報に基づいて、複数の通信端末の通信経路を選択し、送信元アドレスに関する情報、送信先アドレスに関する情報、及び中継アドレスに関する情報を含む通信フレームを、通信経路における次の送信先の通信端末に送信する。
【発明の効果】
【０００９】
本発明によれば、無線通信の経路探索において、短い時間で最適な通信経路を定めることが可能な通信制御装置を提供することができる。
【図面の簡単な説明】
【００１０】

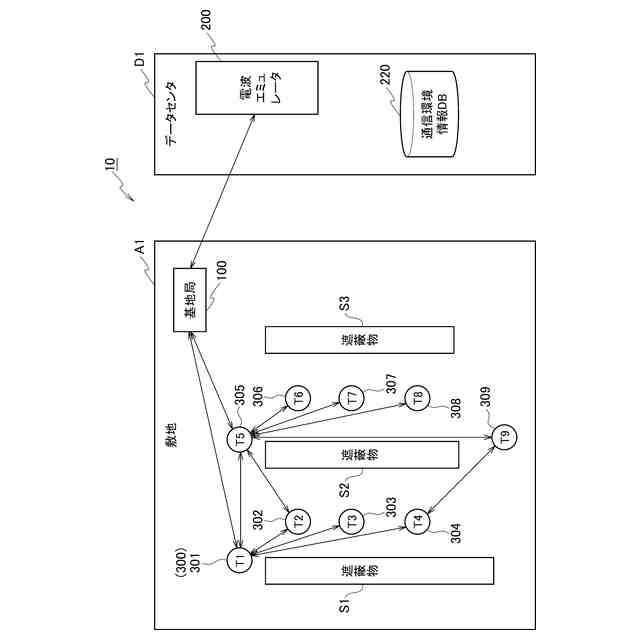

第１の実施形態に係る通信制御システムの構成を示す図である。

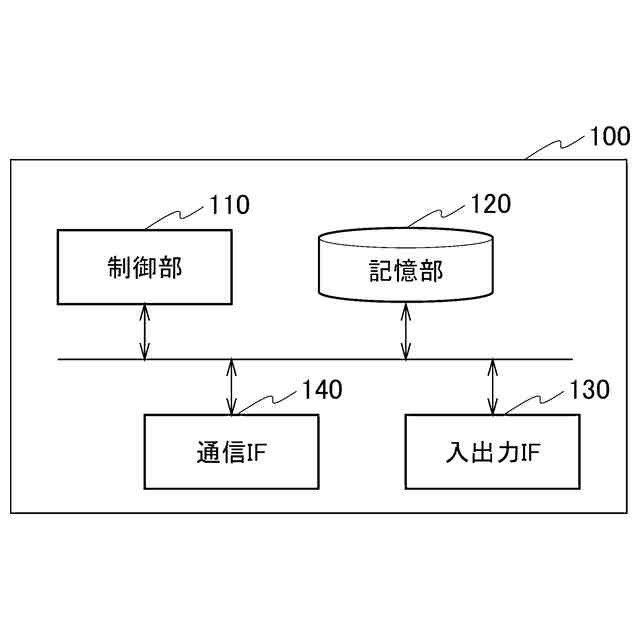

第１の実施形態に係る通信制御装置の構成を示すブロック図である。

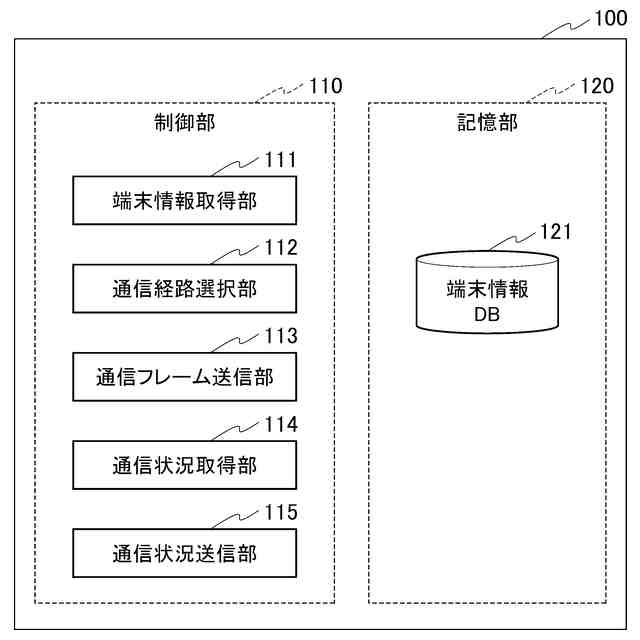

第１の実施形態に係る通信制御装置の機能的構成を示すブロック図である。

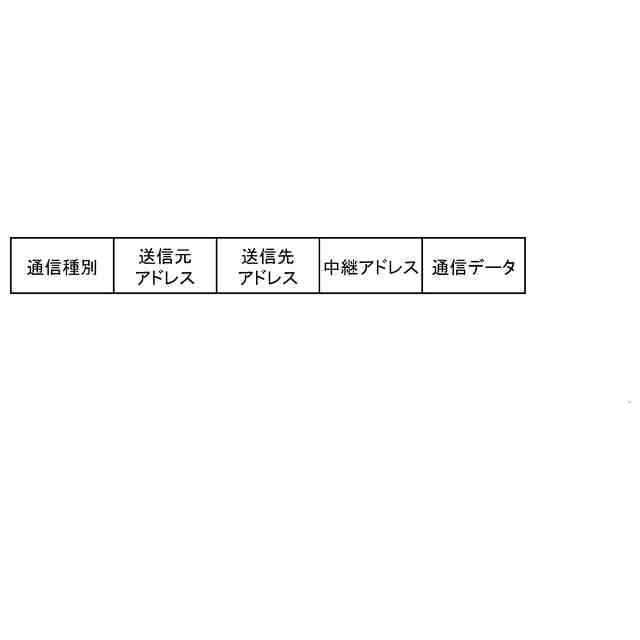

第１の実施形態に係る通信制御システムに適用される通信フレームの構成の一例を示す図である。

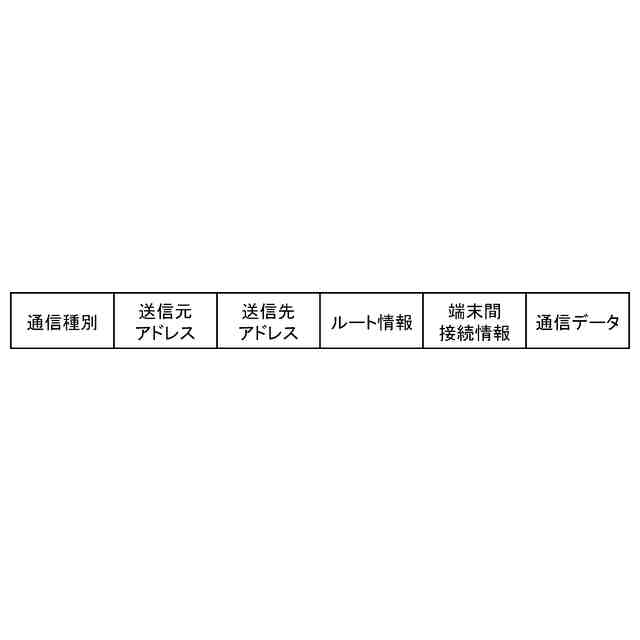

第１の実施形態に係る通信制御システムに適用される通信フレームの構成の一例を示す図である。

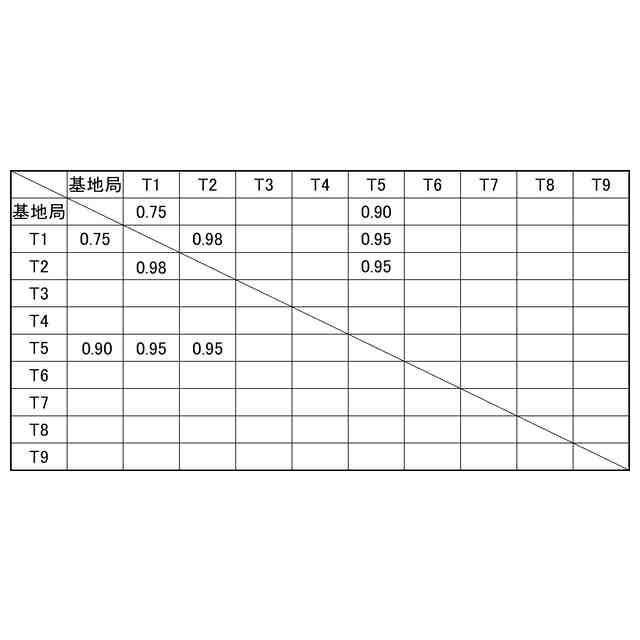

第１の実施形態に係る通信制御システムに適用される端末間接続情報の一例を示す図である。

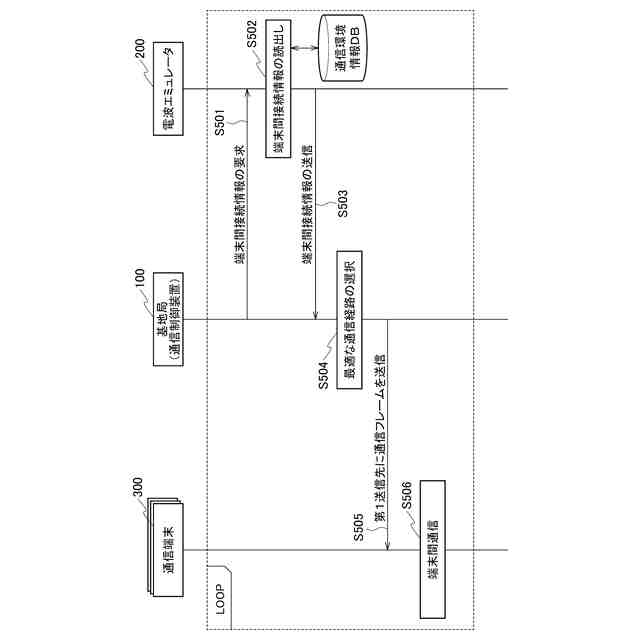

第１の実施形態に係る通信制御システムの処理の一例を示すシーケンス図である。

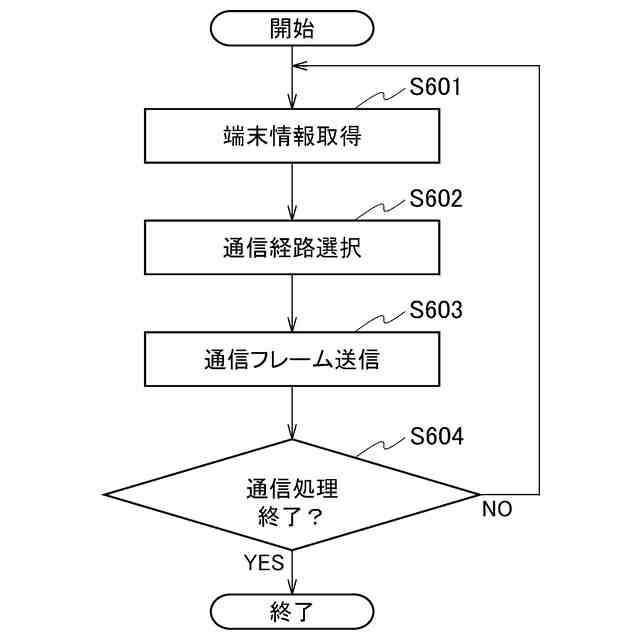

第１の実施形態に係る通信制御装置の処理の一例を示すフローチャートである。
第２の実施形態に係る通信制御装置の機能的構成を示すブロック図である。
第２の実施形態に係る通信制御システムの処理の一例を示すシーケンス図である。
第２の実施形態に係る通信制御装置の処理の一例を示すフローチャートである。
他の実施形態に係る通信制御システムの構成を示す図である。
他の実施形態に係る通信制御システムの構成を示す図である。
他の実施形態に係る通信制御システムの構成を示す図である。
他の実施形態に係る通信制御システムの構成を示す図である。
他の実施形態に係る通信制御システムの構成を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
