公開番号2025079114
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191581
出願日2023-11-09
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/68 20110101AFI20250514BHJP(基本的電気素子)
要約【課題】好適な組付け作業性を得ること。
【解決手段】ヒューズアセンブリ40は、第1ヒューズ41と、第2ヒューズ42と、バスバ43と、保持部材44と、を備え、ヒューズアセンブリ40は、第1ヒューズ41の一端に設けた端子部41aの貫通孔41cとバスバ43の貫通孔43aと第2ヒューズ42の一端に設けた端子部42aの貫通孔42cに挿通させる第1雄螺子部材45Aと、第1雄螺子部材45Aに螺合させ、これらを接続させる第1雌螺子部材45Bと、第1ヒューズ41の他端に設けた端子部41bの貫通孔41dと保持部材44の貫通孔44aと第2ヒューズ42の他端に設けた端子部42bの貫通孔42dに挿通させる第2雄螺子部材46Aと、第2雄螺子部材46Aに螺合させ、第1ヒューズ41の他端の端子部41bと第2ヒューズ42の他端の端子部42bを保持部材44に保持させる第2雌螺子部材46Bと、を備える。
【選択図】図4
特許請求の範囲【請求項１】
相手方にコネクタ接続させる第１主端子金具及び第２主端子金具を有するコネクタ用回路と、
前記コネクタ用回路内に介在させる第１ヒューズ及び第２ヒューズが設けられたヒューズアセンブリと、
前記コネクタ用回路及び前記ヒューズアセンブリを挿入口から挿入し且つ収容室に収容するハウジングと、
前記挿入口を塞ぐカバーと、
を備え、
前記ヒューズアセンブリは、前記第１ヒューズと、前記第２ヒューズと、前記第１ヒューズ及び前記第２ヒューズのそれぞれの一端が物理的且つ電気的に接続されたバスバと、電気接続状態が構築された前記バスバと前記第１ヒューズと前記第２ヒューズを保持する絶縁性の保持部材と、を備え、
前記第１ヒューズと前記第２ヒューズは、前記バスバと前記保持部材が組み付けられた組付け体を間に置いて対向配置させ、
前記ヒューズアセンブリは、前記第１ヒューズの前記一端に設けた端子部の貫通孔と前記バスバの貫通孔と前記第２ヒューズの前記一端に設けた端子部の貫通孔に挿通させる第１雄螺子部材と、前記第１雄螺子部材に螺合させ、前記第１ヒューズの前記一端の前記端子部と前記バスバと前記第２ヒューズの前記一端の前記端子部とを物理的且つ電気的に接続させる第１雌螺子部材と、前記第１ヒューズの他端に設けた端子部の貫通孔と前記保持部材の貫通孔と前記第２ヒューズの他端に設けた端子部の貫通孔に挿通させる第２雄螺子部材と、前記第２雄螺子部材に螺合させ、前記第１ヒューズの前記他端の前記端子部と前記第２ヒューズの前記他端の前記端子部を前記保持部材に保持させる第２雌螺子部材と、を備えることを特徴としたコネクタ。
続きを表示（約 900 文字）【請求項２】
前記コネクタ用回路は、前記第１主端子金具が第１電線の一端に設けられ且つ第１端子金具が前記第１電線の他端に設けられた第１端子付き電線と、前記第２主端子金具が第２電線の一端に設けられ且つ第２端子金具が前記第２電線の他端に設けられた第２端子付き電線と、第３端子金具が第３電線の一端に設けられた第３端子付き電線と、第４端子金具が第４電線の一端に設けられた第４端子付き電線と、第５端子金具が第５電線の一端に設けられた第５端子付き電線と、第６端子金具が第６電線の一端に設けられた第６端子付き電線と、を備え、
前記ヒューズアセンブリは、前記第１端子金具を前記第１ヒューズの前記一端の前記端子部に対して物理的且つ電気的に接続させ、かつ、前記第３端子金具を前記第１ヒューズの前記他端の前記端子部に対して物理的且つ電気的に接続させ、かつ、前記第４端子金具を前記第２ヒューズの前記他端の前記端子部に対して物理的且つ電気的に接続させ、
前記ハウジングは、前記第２端子金具と前記第５端子金具と前記第６端子金具を物理的且つ電気的に接続させる回路分岐部材を前記収容室に備えることを特徴とした請求項１に記載のコネクタ。
【請求項３】
前記第１端子金具は、前記第１雄螺子部材を挿通させる貫通孔を有しており、前記第１雄螺子部材と前記第１雌螺子部材を螺合させることによって、前記第１ヒューズの前記一端の前記端子部と前記バスバと前記第２ヒューズの前記一端の前記端子部とに対して物理的且つ電気的に接続させ、
前記第３端子金具は、前記第２雄螺子部材を挿通させる貫通孔を有しており、前記第２雄螺子部材と前記第２雌螺子部材を螺合させることによって、前記第１ヒューズの前記他端の前記端子部に対して物理的且つ電気的に接続させ、
前記第４端子金具は、前記第２雄螺子部材を挿通させる貫通孔を有しており、前記第２雄螺子部材と前記第２雌螺子部材を螺合させることによって、前記第２ヒューズの前記他端の前記端子部に対して物理的且つ電気的に接続させることを特徴とした請求項２に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、コネクタとしては、ハウジング内でバスバとヒューズを電気的に接続したものが知られている。例えば、下記の特許文献１には、入力電線の端末に接続された第１バスバと、出力電線の端末に接続された第２バスバと、第２バスバに接続されたヒューズと、第１ハウジングと、第１ハウジングに組み付けられた第２ハウジングと、を備えるものが知られている。このコネクタにおいては、第１バスバと入力電線が第１ハウジングに収容されている。また、第２バスバは、第２ハウジングの樹脂封止部が一体成形されており、第２ハウジングの取付部にてヒューズの両端が螺子部材で共締め固定されている。このコネクタにおいては、第２ハウジングを第１ハウジングに組み付けることで、取付部と第２バスバとヒューズが第１ハウジングに収容され、この第１ハウジングの外で出力電線が第２ハウジングの外方に引き出された形となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－０７９７２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来のコネクタは、ヒューズを１つだけ備えるものとなっている。一方、コネクタにおいては、複数のヒューズをハウジング内に収めるものもあり、それぞれのヒューズの組付け作業性を鑑みた上での構造設計が求められる。
【０００５】
そこで、本発明は、好適な組付け作業性のコネクタを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、相手方にコネクタ接続させる第１主端子金具及び第２主端子金具を有するコネクタ用回路と、前記コネクタ用回路内に介在させる第１ヒューズ及び第２ヒューズが設けられたヒューズアセンブリと、前記コネクタ用回路及び前記ヒューズアセンブリを挿入口から挿入し且つ収容室に収容するハウジングと、前記挿入口を塞ぐカバーと、を備え、前記ヒューズアセンブリは、前記第１ヒューズと、前記第２ヒューズと、前記第１ヒューズ及び前記第２ヒューズのそれぞれの一端が物理的且つ電気的に接続されたバスバと、電気接続状態が構築された前記バスバと前記第１ヒューズと前記第２ヒューズを保持する絶縁性の保持部材と、を備え、前記第１ヒューズと前記第２ヒューズは、前記バスバと前記保持部材が組み付けられた組付け体を間に置いて対向配置させ、前記ヒューズアセンブリは、前記第１ヒューズの前記一端に設けた端子部の貫通孔と前記バスバの貫通孔と前記第２ヒューズの前記一端に設けた端子部の貫通孔に挿通させる第１雄螺子部材と、前記第１雄螺子部材に螺合させ、前記第１ヒューズの前記一端の前記端子部と前記バスバと前記第２ヒューズの前記一端の前記端子部とを物理的且つ電気的に接続させる第１雌螺子部材と、前記第１ヒューズの他端に設けた端子部の貫通孔と前記保持部材の貫通孔と前記第２ヒューズの他端に設けた端子部の貫通孔に挿通させる第２雄螺子部材と、前記第２雄螺子部材に螺合させ、前記第１ヒューズの前記他端の前記端子部と前記第２ヒューズの前記他端の前記端子部を前記保持部材に保持させる第２雌螺子部材と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明に係るコネクタは、ハウジングの外でヒューズアセンブリを組み立てることができるので、狭い収容室の中での第１ヒューズ等の部品毎の組付け作業を必要とせず、収容室での部品の組付け工数を減らすことができる。よって、このコネクタは、組付け作業性に優れたものとなっている。また、本発明に係るコネクタは、ハウジングの外でヒューズアセンブリを組み立てることができるので、収容室に収容される第１ヒューズ等の各部品の誤組付けの発生を抑えることができる。そして、このコネクタは、ヒューズアセンブリを組み立てる際の誤組付けの発生の可能性を鑑みて、ヒューズアセンブリが収容室に収容される前の確認作業でその誤組付けの有無を検知することができ、収容後の組付け直し作業の発生を抑止することができる。よって、このコネクタは、この点でも組付け作業性に優れたものとなっている。更に、本発明に係るコネクタは、最終組付け工程の前にヒューズアセンブリを組み立てておくことができるので、最終組付け工程で組付け対象となる各部品の管理を簡素化することができる。このように、本発明に係るコネクタは、好適な組付け作業性を得ることができ、また、部品管理も容易であることから、原価の低減に寄与するものとなっている。
【図面の簡単な説明】
【０００８】

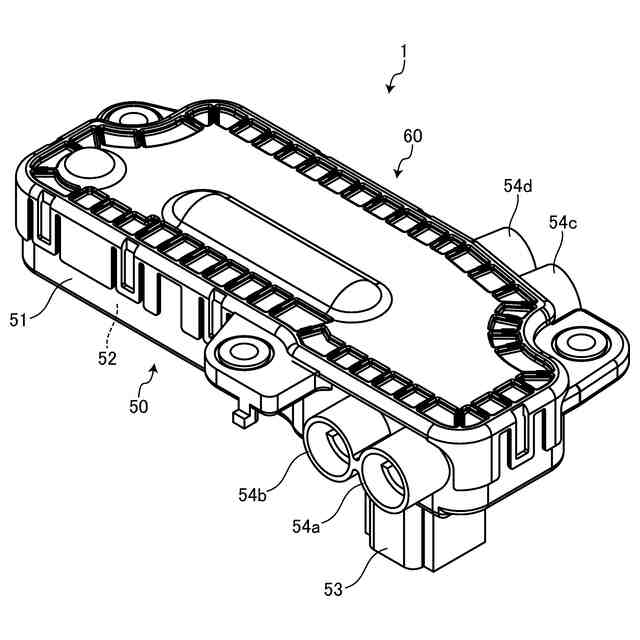

図１は、実施形態のコネクタを示す斜視図である。

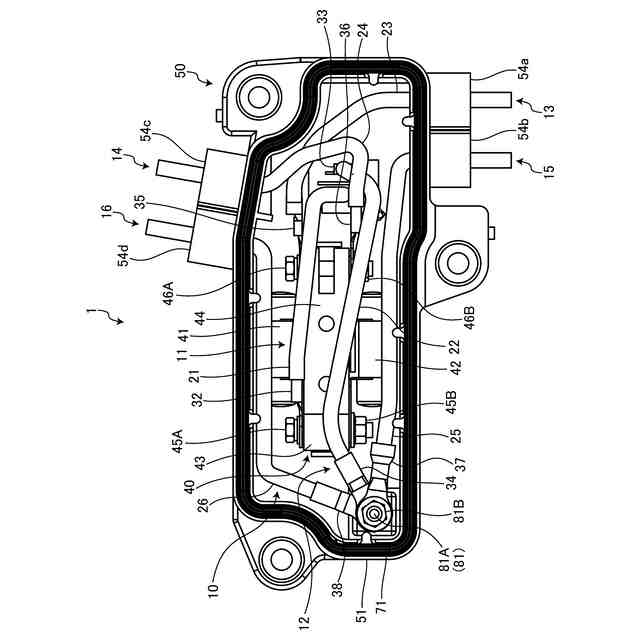

図２は、実施形態のコネクタ（カバーを除く）を示す平面図である。

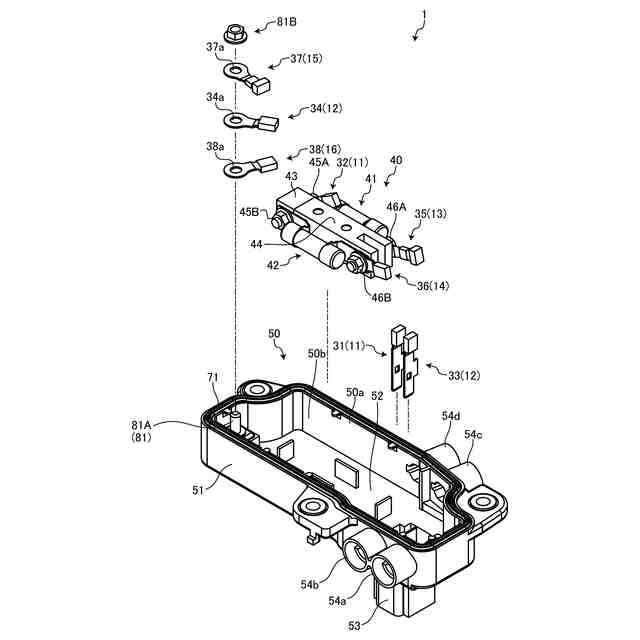

図３は、実施形態のコネクタ（カバーを除く）を示す分解斜視図である。

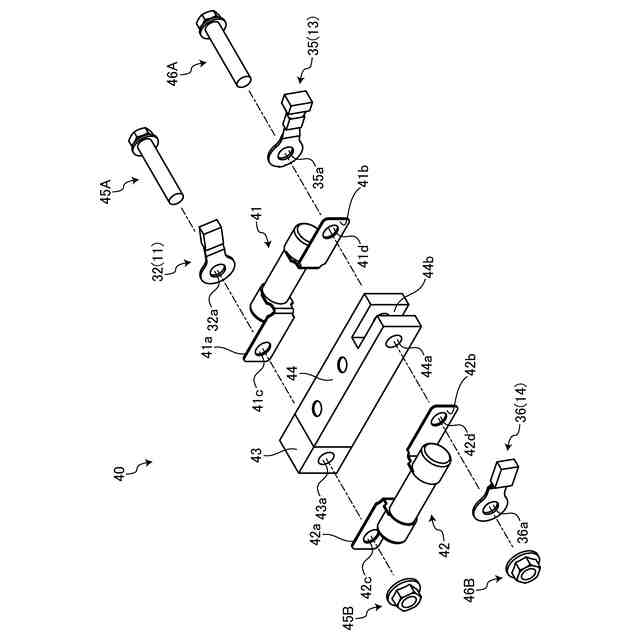

図４は、ヒューズアセンブリについて説明する分解斜視図である。

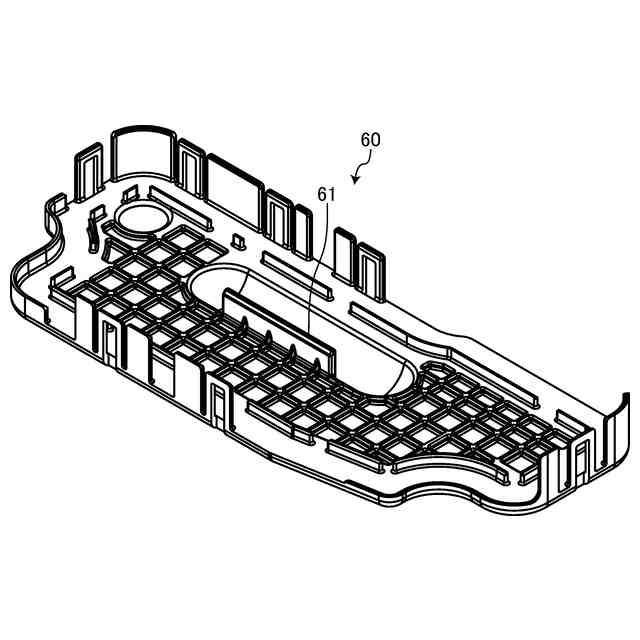

図５は、カバーを示す斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係るコネクタの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
【００１０】
［実施形態］
本発明に係るコネクタの実施形態の１つを図１から図５に基づいて説明する。
（【００１１】以降は省略されています）
