公開番号2025079138
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191621
出願日2023-11-09
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/688 20110101AFI20250514BHJP(基本的電気素子)
要約【課題】回路の仕様変更に容易に対応する。
【解決手段】バスバ43は、第1ヒューズ41及び第2ヒューズ42の一端を螺子止めし、第1端子付き電線11は、第1主端子金具31と第1端子金具32を備え、第2端子付き電線12は、第2主端子金具33と第2ヒューズの一端に螺子止めする第2端子金具34を備え、第3端子付き電線13は、第1ヒューズの他端に螺子止めする第3端子金具35を備え、第4端子付き電線14は、第1端子金具32に螺子止めする第4端子金具36を備え、第5端子付き電線15は、第2ヒューズ42の他端に螺子止めする第5端子金具37を備え、第6端子付き電線26は、第1端子金具32に螺子止めする第6端子金具38を備え、第3電線23及び第4電線24の他端側を第1外部電気機器に電気的に接続させる第1回路を形成し、かつ、第5電線25及び第6電線26の他端側を第2外部電気機器に接続させる第2回路を形成する。
【選択図】図4
特許請求の範囲【請求項１】
第１端子付き電線と、
第２端子付き電線と、
第３端子付き電線と、
第４端子付き電線と、
第５端子付き電線と、
第６端子付き電線と、
第１ヒューズと、
第２ヒューズと、
前記第１ヒューズ及び前記第２ヒューズのそれぞれの一端に螺子止め固定して当該一端同士を電気接続させるバスバと、
前記第１端子付き電線、前記第２端子付き電線、前記第３端子付き電線、前記第４端子付き電線、前記第５端子付き電線、前記第６端子付き電線、前記第１ヒューズ、前記第２ヒューズ及び前記バスバが収容室に収容されるハウジングと、
前記収容室の開口を塞ぐカバーと、
を備え、
前記第１端子付き電線は、第１電線と、前記第１電線の一端に設け、第１相手方端子金具にコネクタ接続させる第１主端子金具と、前記第１電線の他端に設けた第１端子金具と、を備え、
前記第２端子付き電線は、第２電線と、前記第２電線の一端に設け、第２相手方端子金具にコネクタ接続させる第２主端子金具と、前記第２電線の他端に設け、前記第２ヒューズの一端に螺子止め固定で電気接続させる第２端子金具と、を備え、
前記第３端子付き電線は、第３電線と、前記第３電線の一端に設け、前記第１ヒューズの他端に螺子止め固定で電気接続させる第３端子金具と、を備え、
前記第４端子付き電線は、第４電線と、前記第４電線の一端に設け、前記第１端子金具に螺子止め固定で電気接続させる第４端子金具と、を備え、
前記第５端子付き電線は、第５電線と、前記第５電線の一端に設け、前記第２ヒューズの他端に螺子止め固定で電気接続させる第５端子金具と、を備え、
前記第６端子付き電線は、第６電線と、前記第６電線の一端に設け、前記第１端子金具に螺子止め固定で電気接続させる第６端子金具と、を備え、
前記ハウジングの外に引き出させた前記第３電線の他端側、及び、前記ハウジングの外に引き出させた前記第４電線の他端側を前記ハウジングの外の第１外部電気機器に電気的に接続させる第１回路を形成し、かつ、前記ハウジングの外に引き出させた前記第５電線の他端側、及び、前記ハウジングの外に引き出させた前記第６電線の他端側を前記ハウジングの外の第２外部電気機器に電気的に接続させる第２回路を形成することを特徴としたコネクタ。
続きを表示（約 1,300 文字）【請求項２】
前記第１ヒューズと前記第２ヒューズは、各々、平板状に形成され、かつ、管状のヒューズ本体における一端の口金に対して物理的且つ電気的に接続された第１端子部と、前記第１端子部と同一平面上で平板状に形成され、かつ、前記ヒューズ本体における他端の口金に対して物理的且つ電気的に接続された第２端子部と、を備え、
前記第１ヒューズは、自身の前記ヒューズ本体を前記開口に向けて前記収容室に収容され、
前記第２ヒューズは、自身の前記ヒューズ本体を前記収容室の底壁に向けて前記収容室に収容されることを特徴とした請求項１に記載のコネクタ。
【請求項３】
前記収容室には、前記第１ヒューズの前記第１端子部と前記バスバを共締め固定する第１雄螺子部材及び第１雌螺子部材が設けられた第１螺子止め構造と、前記第１ヒューズの前記第２端子部と前記第３端子金具を共締め固定する第２雄螺子部材及び第２雌螺子部材が設けられた第２螺子止め構造と、前記第２ヒューズの前記第１端子部と前記バスバと前記第２端子金具を共締め固定する第３雄螺子部材及び第３雌螺子部材が設けられた第３螺子止め構造と、前記第２ヒューズの前記第２端子部と前記第５端子金具を共締め固定する第４雄螺子部材及び第４雌螺子部材が設けられた第４螺子止め構造と、前記第１端子金具と前記第４端子金具と前記第６端子金具を共締め固定する第５雄螺子部材及び第５雌螺子部材が設けられた第５螺子止め構造と、が収容されることを特徴とした請求項２に記載のコネクタ。
【請求項４】
前記第１端子金具を前記第５螺子止め構造から前記第３螺子止め構造に付け替えることが可能で、かつ、前記第２端子金具を前記第３螺子止め構造から前記第５螺子止め構造に付け替えることが可能で、前記第３端子金具を前記第２螺子止め構造から前記第５螺子止め構造に付け替えることが可能で、かつ、前記第４端子金具を前記第５螺子止め構造から前記第２螺子止め構造に付け替えることが可能で、かつ、前記第５端子金具を前記第４螺子止め構造から前記第５螺子止め構造に付け替えることが可能で、かつ、前記第６端子金具を前記第５螺子止め構造から前記第４螺子止め構造に付け替えることが可能なことを特徴とした請求項３に記載のコネクタ。
【請求項５】
前記第１端子金具を前記第５螺子止め構造から前記第３螺子止め構造に付け替えることが可能で、かつ、前記第２端子金具を前記第３螺子止め構造から前記第５螺子止め構造に付け替えることが可能なことを特徴とした請求項３に記載のコネクタ。
【請求項６】
前記第３端子金具を前記第２螺子止め構造から前記第５螺子止め構造に付け替えることが可能で、かつ、前記第４端子金具を前記第５螺子止め構造から前記第２螺子止め構造に付け替えることが可能で、かつ、前記第５端子金具を前記第４螺子止め構造から前記第５螺子止め構造に付け替えることが可能で、かつ、前記第６端子金具を前記第５螺子止め構造から前記第４螺子止め構造に付け替えることが可能なことを特徴とした請求項３に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、コネクタにおいては、その設置対象物や接続対象物におけるコネクタ設置場所の空間効率を高めるべく、ヒューズ等の回路構成部品を複数の回路毎に用意して１つのハウジングの中に集約することがある。例えば、下記の特許文献１には、複数の中継端子金具が一体成形されたハウジングと、ハウジングの第１開口から中継端子金具に雄タブを嵌合接続させる２つのヒューズと、ハウジングにおける第１開口の裏側に位置する第２開口から中継端子金具に雄タブを嵌合接続させる複数のバスバと、を備えるコネクタについて開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０２１６３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、この種のコネクタにおいては、回路毎の回路構成部品を大きく変更せずに、その回路構成部品の接続関係を変更したり、回路構成部品の変更を小規模に止めたりするなどして、回路の仕様を変えることができたならば、汎用性に富むものとなり得る。しかしながら、従来のコネクタは、回路の仕様変更に容易に対応することが難しい。
【０００５】
そこで、本発明は、回路の仕様変更に容易に対応し得るコネクタを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、第１端子付き電線と、第２端子付き電線と、第３端子付き電線と、第４端子付き電線と、第５端子付き電線と、第６端子付き電線と、第１ヒューズと、第２ヒューズと、前記第１ヒューズ及び前記第２ヒューズのそれぞれの一端に螺子止め固定して当該一端同士を電気接続させるバスバと、前記第１端子付き電線、前記第２端子付き電線、前記第３端子付き電線、前記第４端子付き電線、前記第５端子付き電線、前記第６端子付き電線、前記第１ヒューズ、前記第２ヒューズ及び前記バスバが収容室に収容されるハウジングと、前記収容室の開口を塞ぐカバーと、を備え、前記第１端子付き電線は、第１電線と、前記第１電線の一端に設け、第１相手方端子金具にコネクタ接続させる第１主端子金具と、前記第１電線の他端に設けた第１端子金具と、を備え、前記第２端子付き電線は、第２電線と、前記第２電線の一端に設け、第２相手方端子金具にコネクタ接続させる第２主端子金具と、前記第２電線の他端に設け、前記第２ヒューズの一端に螺子止め固定で電気接続させる第２端子金具と、を備え、前記第３端子付き電線は、第３電線と、前記第３電線の一端に設け、前記第１ヒューズの他端に螺子止め固定で電気接続させる第３端子金具と、を備え、前記第４端子付き電線は、第４電線と、前記第４電線の一端に設け、前記第１端子金具に螺子止め固定で電気接続させる第４端子金具と、を備え、前記第５端子付き電線は、第５電線と、前記第５電線の一端に設け、前記第２ヒューズの他端に螺子止め固定で電気接続させる第５端子金具と、を備え、前記第６端子付き電線は、第６電線と、前記第６電線の一端に設け、前記第１端子金具に螺子止め固定で電気接続させる第６端子金具と、を備え、前記ハウジングの外に引き出させた前記第３電線の他端側、及び、前記ハウジングの外に引き出させた前記第４電線の他端側を前記ハウジングの外の第１外部電気機器に電気的に接続させる第１回路を形成し、かつ、前記ハウジングの外に引き出させた前記第５電線の他端側、及び、前記ハウジングの外に引き出させた前記第６電線の他端側を前記ハウジングの外の第２外部電気機器に電気的に接続させる第２回路を形成することを特徴とする。
【発明の効果】
【０００７】
本発明に係るコネクタは、１つのハウジングに第１ヒューズと第２ヒューズを収容しており、例えば、ヒューズ毎に第１回路用と第２回路用のコネクタを設ける場合と比較して、原価の低減が図れ、かつ、設置対象物や接続対象物におけるコネクタ設置場所の空間効率を高めることができる。そして、本発明に係るコネクタは、それだけでなく、それぞれの端子付き電線の端子金具の接続に螺子止め構造を採用しているので、それぞれの端子金具の接続先を変えることによって、第１回路と第２回路の回路構成を容易に変更することができる。また、このコネクタにおいては、例えば、第１回路と第２回路の内の何れか一方の回路を必要としないときに、第１ヒューズと第２ヒューズの内、その不要な回路に関わるものを組み付けなければ、第１回路と第２回路の内の他方の回路だけを形成することができる。このように、本発明に係るコネクタは、回路の仕様変更に容易に対応することができる。
【図面の簡単な説明】
【０００８】

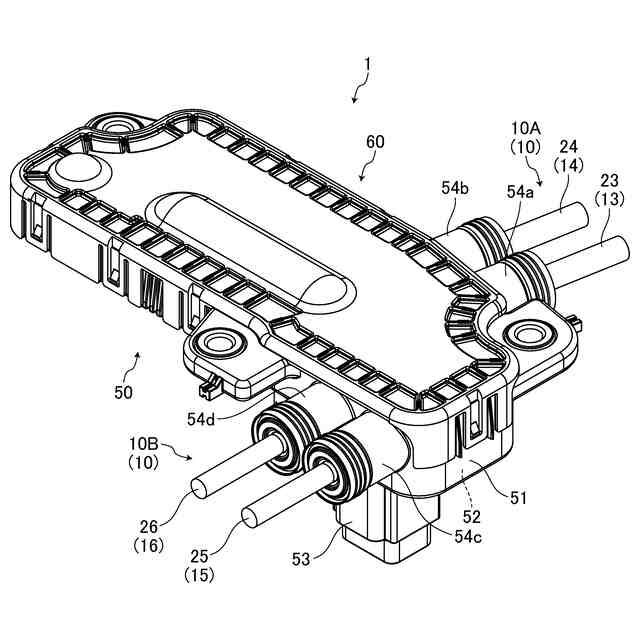

図１は、実施形態のコネクタを示す斜視図である。

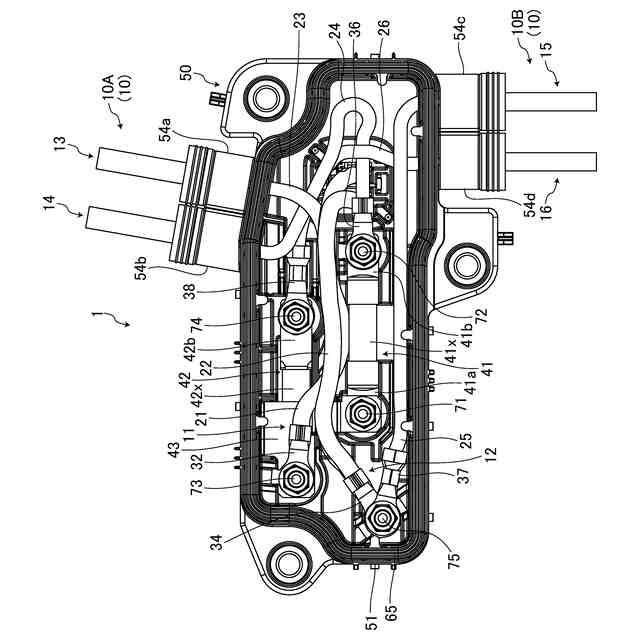

図２は、実施形態のコネクタ（カバーを除く）を示す平面図であり、第１接続形態を表している。

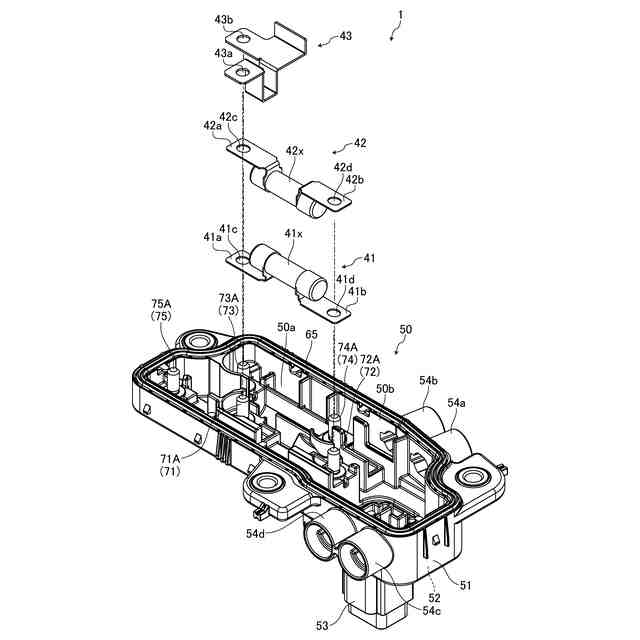

図３は、実施形態のコネクタ（端子付き電線とカバーを除く）を示す分解斜視図である。

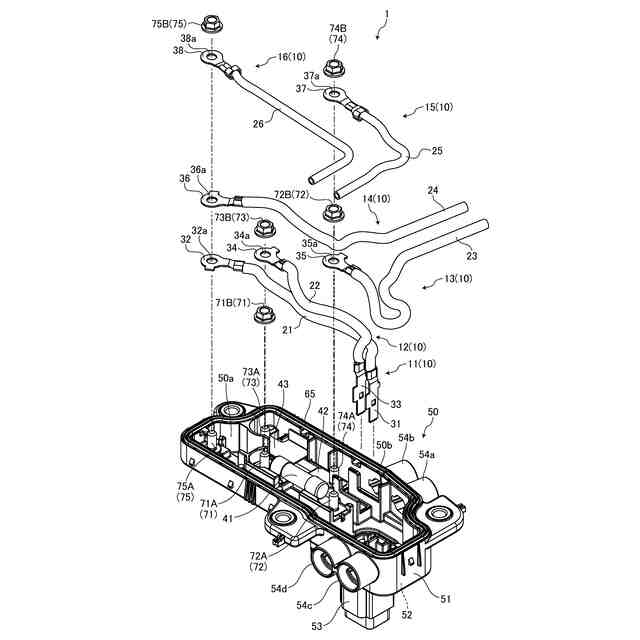

図４は、実施形態のコネクタ（カバーを除く）を示す分解斜視図である。
図５は、実施形態のコネクタ（カバーを除く）を示す平面図であり、第２接続形態を表している。

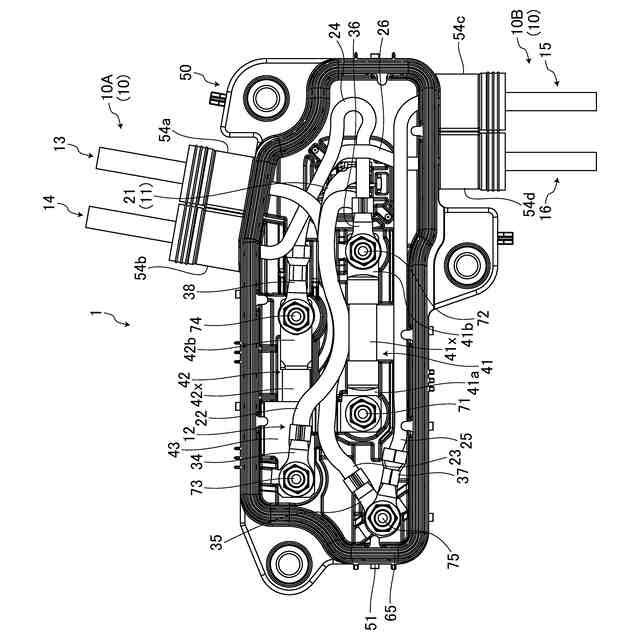

図６は、実施形態のコネクタ（カバーを除く）を示す平面図であり、第３接続形態を表している。
図７は、実施形態のコネクタ（カバーを除く）を示す平面図であり、第４接続形態を表している。
【発明を実施するための形態】
【０００９】
以下に、本発明に係るコネクタの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
【００１０】
［実施形態］
本発明に係るコネクタの実施形態の１つを図１から図７に基づいて説明する。
（【００１１】以降は省略されています）
