公開番号2025087045
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201414
出願日2023-11-29
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/631 20060101AFI20250603BHJP(基本的電気素子)
要約【課題】相手コネクタに対してインナーハウジングを調芯することが可能なコネクタを提供する。
【解決手段】コネクタ1は、筒状の収容部21と、収容部の軸方向に延在する可撓性の係合アーム24と、を有するアウターハウジング2と、軸方向に沿って収容部に挿入されて係合アームと係合するインナーハウジング3と、インナーハウジングが移動できる移動範囲を規制する規制構造と、を備え、規制構造は、インナーハウジングの外壁部に設けられ、かつ軸方向に延在する突起31と、収容部の内側面に設けられ、突起をガイドするガイド壁25と、を有し、ガイド壁は、軸方向に沿って基部31bが挿入されるスリット27を有し、ガイド壁は、係合アームとインナーハウジングとの係合が解除されない範囲で第一方向Xおよび第二方向Yへの突起31の移動を許容する。
【選択図】図10

特許請求の範囲【請求項１】
筒状の収容部と、前記収容部の内部に配置されて前記収容部の軸方向に延在する可撓性の係合アームと、を有するアウターハウジングと、
前記軸方向に沿って前記収容部に挿入されて前記係合アームと係合し、かつ前記軸方向に沿って相手コネクタと嵌合するインナーハウジングと、
前記収容部の内部空間において前記インナーハウジングが移動できる移動範囲を規制する規制構造と、
を備え、
前記規制構造は、前記インナーハウジングの外壁部に設けられ、かつ前記軸方向に延在する突起と、前記収容部の内側面に設けられ、前記突起をガイドするガイド壁と、を有し、
前記突起は、前記外壁部から前記軸方向と直交する第一方向に向けて突出する基部と、前記基部から前記第一方向と直交する第二方向に向けて突出する先端部と、を有し、
前記ガイド壁は、前記軸方向に沿って前記基部が挿入されるスリットを有し、
前記ガイド壁は、前記係合アームと前記インナーハウジングとの係合が解除されない範囲で前記第一方向および前記第二方向への前記突起の移動を許容する
ことを特徴とするコネクタ。
続きを表示（約 200 文字）【請求項２】
前記アウターハウジングは、前記インナーハウジングに対して前記第二方向の両側に配置される一対の前記係合アームを有し、かつ一対の前記係合アームによって前記インナーハウジングを保持し、
前記ガイド壁は、一対の前記係合アームと前記インナーハウジングとの係合が解除されない範囲で前記第一方向および前記第二方向への前記突起の移動を許容する
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、二つのハウジングのうち一方のハウジングを他方のハウジングに挿入する構成がある。特許文献１には、第一ハウジングを有する第一光コネクタと、第一ハウジングが嵌合可能な嵌合空間が形成された第二ハウジングを有する第二光コネクタと、を備える光コネクタ装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０５６８１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
アウターハウジングと、アウターハウジングに挿入されて係合するインナーハウジングと、を有するコネクタが相手コネクタと嵌合する場合に、相手コネクタに対してインナーハウジングを調芯できることが望ましい。例えば、アウターハウジングとインナーハウジングとの係合状態を維持したままで二つのハウジングが相対移動できれば、相手コネクタに対するインナーハウジングの調芯が可能となる。
【０００５】
本発明の目的は、相手コネクタに対してインナーハウジングを調芯することが可能なコネクタを提供することである。
【課題を解決するための手段】
【０００６】
本発明のコネクタは、筒状の収容部と、前記収容部の内部に配置されて前記収容部の軸方向に延在する可撓性の係合アームと、を有するアウターハウジングと、前記軸方向に沿って前記収容部に挿入されて前記係合アームと係合し、かつ前記軸方向に沿って相手コネクタと嵌合するインナーハウジングと、前記収容部の内部空間において前記インナーハウジングが移動できる移動範囲を規制する規制構造と、を備え、前記規制構造は、前記インナーハウジングの外壁部に設けられ、かつ前記軸方向に延在する突起と、前記収容部の内側面に設けられ、前記突起をガイドするガイド壁と、を有し、前記突起は、前記外壁部から前記軸方向と直交する第一方向に向けて突出する基部と、前記基部から前記第一方向と直交する第二方向に向けて突出する先端部と、を有し、前記ガイド壁は、前記軸方向に沿って前記基部が挿入されるスリットを有し、前記ガイド壁は、前記係合アームと前記インナーハウジングとの係合が解除されない範囲で前記第一方向および前記第二方向への前記突起の移動を許容することを特徴とする。
【発明の効果】
【０００７】
本発明に係るコネクタは、アウターハウジングの収容部の内部空間においてインナーハウジングが移動できる移動範囲を規制する規制構造を有する。規制構造は、インナーハウジングの外壁部に設けられ、かつ軸方向に延在する突起と、収容部の内側面に設けられ、突起をガイドするガイド壁と、を有する。ガイド壁は、係合アームとインナーハウジングとの係合が解除されない範囲で第一方向および第二方向への突起の移動を許容する。本発明に係るコネクタによれば、相手コネクタに対してインナーハウジングを調芯することができるという効果を奏する。
【図面の簡単な説明】
【０００８】

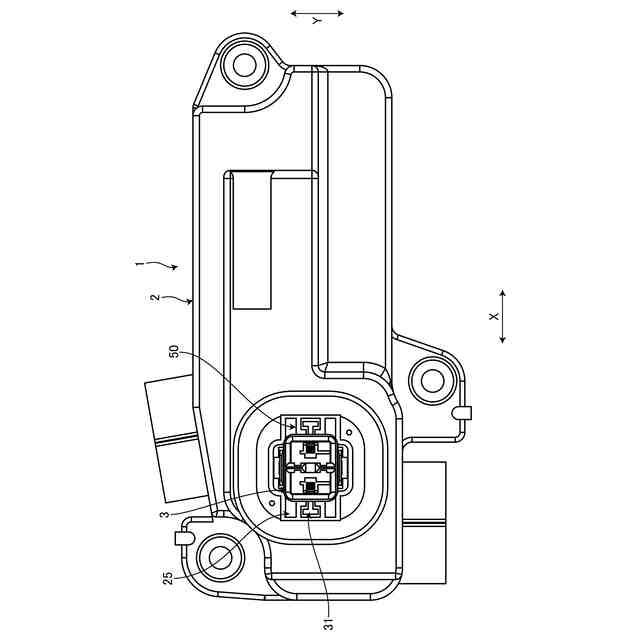

図１は、実施形態に係るコネクタの平面図である。

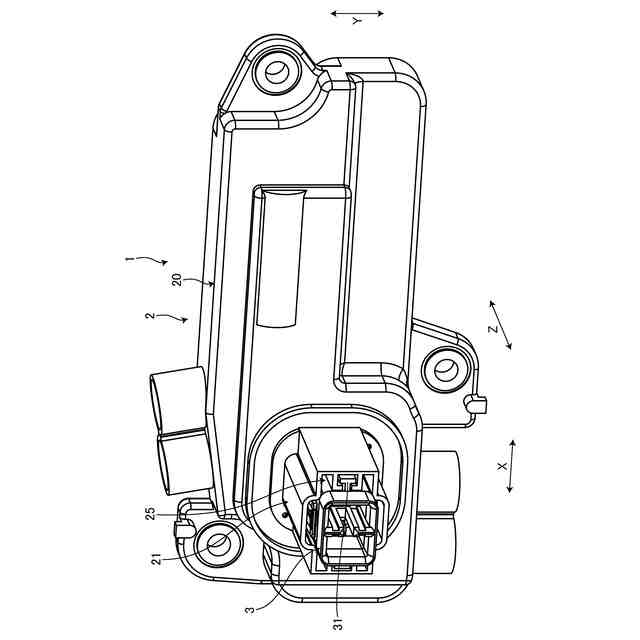

図２は、実施形態に係るコネクタの斜視図である。

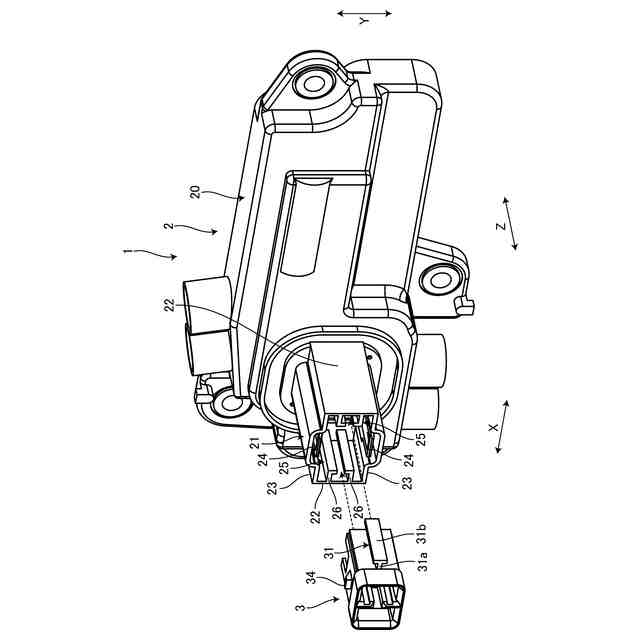

図３は、実施形態に係るコネクタの分解斜視図である。

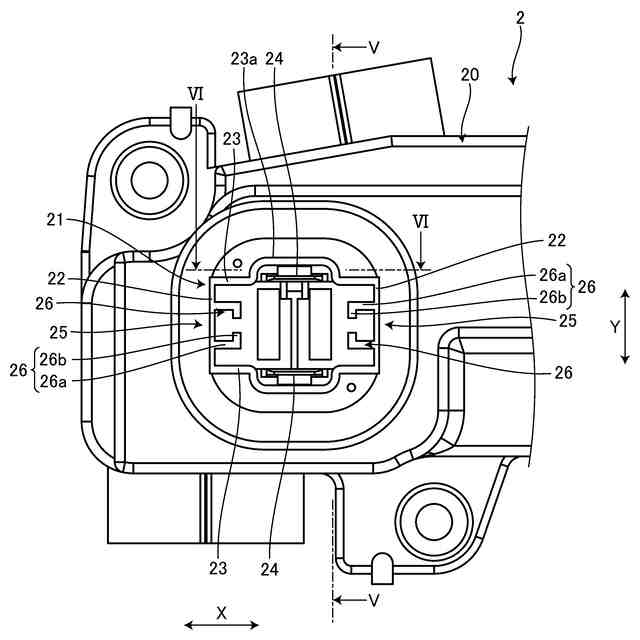

図４は、実施形態に係るアウターハウジングの平面図である。

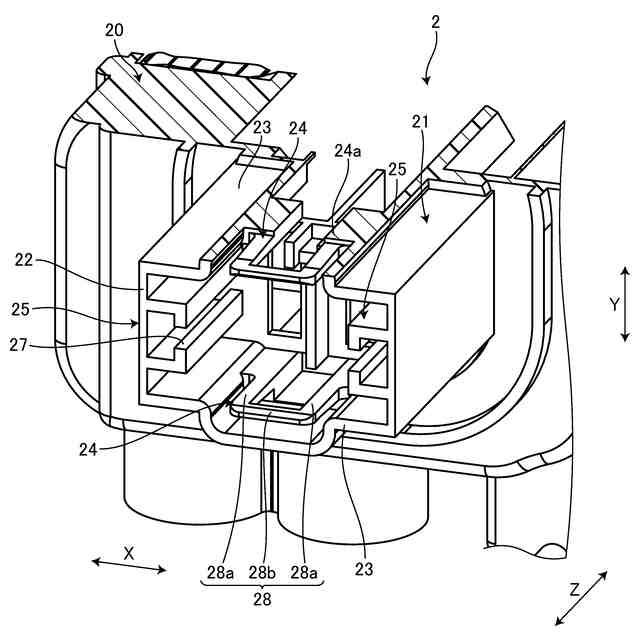

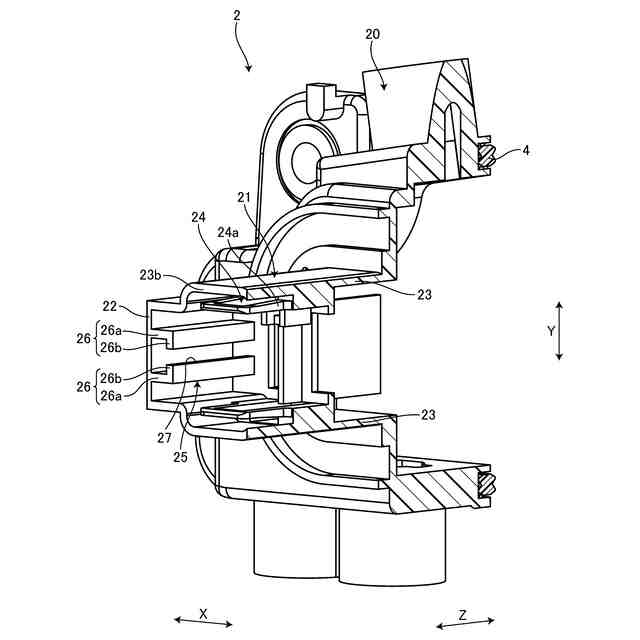

図５は、実施形態に係るアウターハウジングの断面図である。
図６は、実施形態に係るアウターハウジングの断面図である。

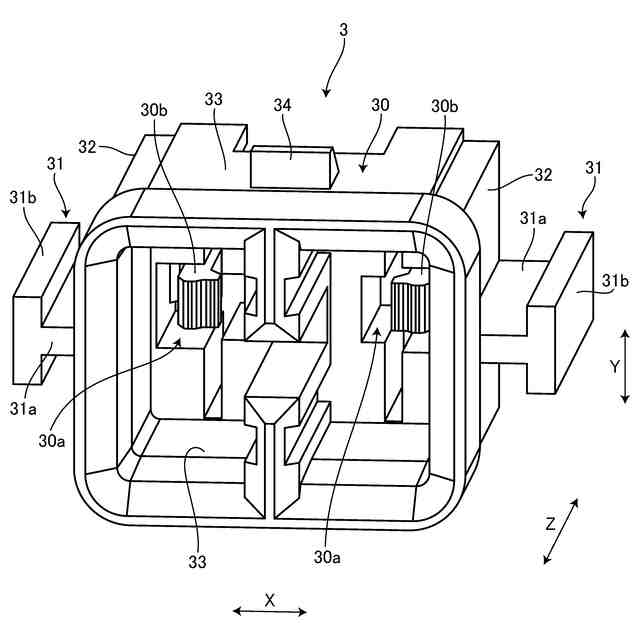

図７は、実施形態に係るインナーハウジングの斜視図である。

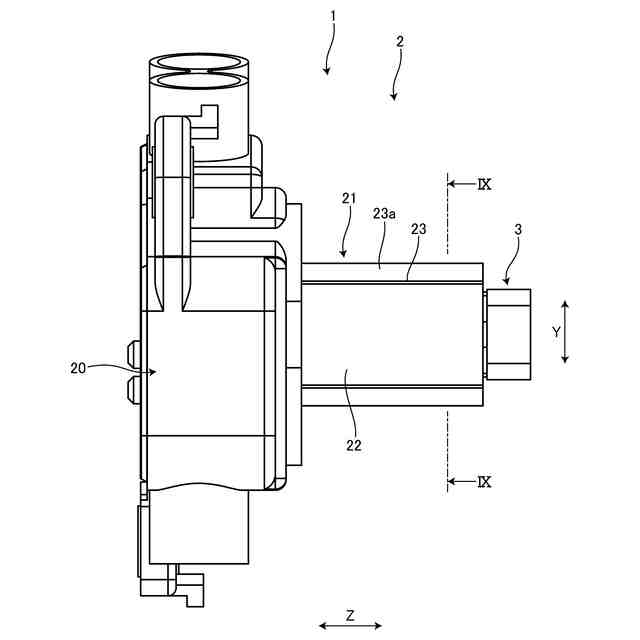

図８は、実施形態に係るコネクタの側面図である。

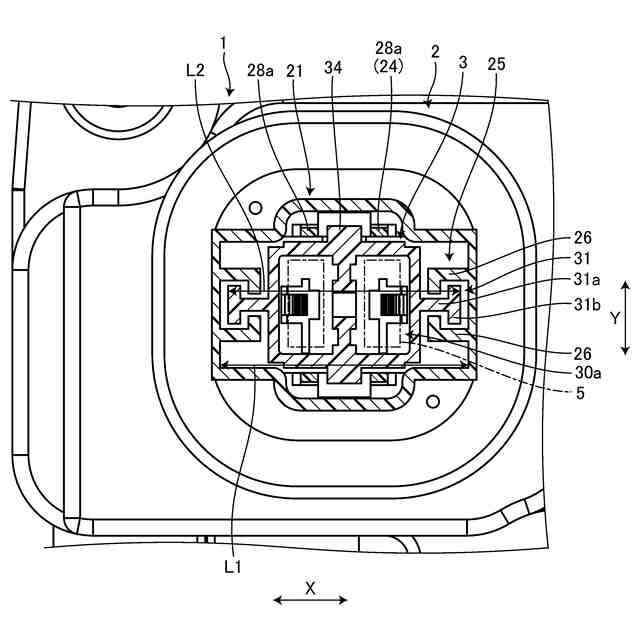

図９は、実施形態に係るコネクタの断面図である。

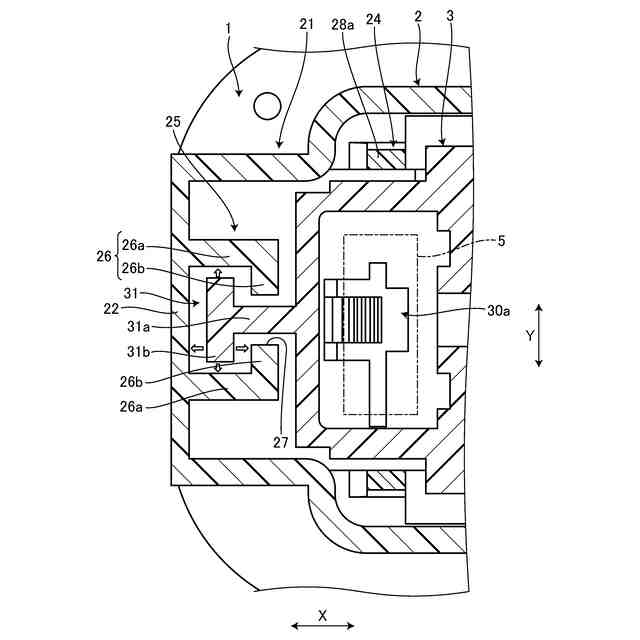

図１０は、実施形態に係るコネクタの断面図である。
図１１は、実施形態に係るコネクタの断面図である。
図１２は、実施形態に係るコネクタの断面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係るコネクタにつき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図１２を参照して、実施形態について説明する。本実施形態は、コネクタに関する。図１は、実施形態に係るコネクタの平面図、図２は、実施形態に係るコネクタの斜視図、図３は、実施形態に係るコネクタの分解斜視図、図４は、実施形態に係るアウターハウジングの平面図、図５および図６は、実施形態に係るアウターハウジングの断面図、図７は、実施形態に係るインナーハウジングの斜視図、図８は、実施形態に係るコネクタの側面図、図９から図１２は、実施形態に係るコネクタの断面図である。
（【００１１】以降は省略されています）
