公開番号2025089654
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204408
出願日2023-12-04
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/64 20060101AFI20250609BHJP(基本的電気素子)
要約【課題】第1ハウジングに対して、第2ハウジングを正規な位置に嵌合させることができるコネクタを提供する。
【解決手段】複数の第1端子が配置される複数の第1配置部15が設けられた第1ハウジング3と、第1ハウジング3と嵌合可能で第1ハウジング3と嵌合することにより、第1端子と電気的に接続される第2端子が配置される第2配置部27が複数の第1配置部15より少なく設けられた第2ハウジング5とを備えたコネクタ1において、第1ハウジング3と第2ハウジング5とに、複数の第1配置部15に対して、第2配置部27が正規な位置に配置された状態で、第1ハウジング3と第2ハウジング5との嵌合を可能とする規制部33を設けた。
【選択図】図1
特許請求の範囲【請求項１】
複数の第１端子が配置される複数の第１配置部が設けられた第１ハウジングと、
前記第１ハウジングと嵌合可能で前記第１ハウジングと嵌合することにより、前記第１端子と電気的に接続される第２端子が配置される第２配置部が複数の前記第１配置部より少なく設けられた第２ハウジングと、
を備え、
前記第１ハウジングと前記第２ハウジングとには、複数の前記第１配置部に対して、前記第２配置部が正規な位置に配置された状態で、前記第１ハウジングと前記第２ハウジングとの嵌合を可能とする規制部が設けられているコネクタ。
続きを表示（約 690 文字）【請求項２】
前記規制部は、前記第１ハウジングと前記第２ハウジングとのうちいずれか一方に設けられた溝部と、他方に設けられ複数の前記第１配置部に対して前記第２配置部が正規な位置に配置された状態で前記溝部に挿入可能な突起とを有する請求項１に記載のコネクタ。
【請求項３】
前記第２配置部は、前記第２ハウジングに複数設けられ、
前記溝部は、前記第２ハウジングにおいて、複数の前記第２配置部のうち、少なくとも１つ以外の前記第２配置部に対応する位置に設けられ、
前記突起は、前記第１ハウジングにおいて、複数の前記第１配置部のうち、前記溝部に対応しない前記第２配置部が配置されない前記第１配置部に対応する位置に設けられている請求項２に記載のコネクタ。
【請求項４】
前記溝部は、前記第１ハウジングにおいて、複数の前記第１配置部に対応する位置に設けられ、
前記突起は、前記第２ハウジングにおいて、前記第２配置部に対応する位置に設けられ、
前記第２配置部に対応する前記突起の幅と前記第２配置部が配置される前記第１配置部に対応する前記溝部の幅とは、他の前記溝部の幅より広く設定されている請求項２に記載のコネクタ。
【請求項５】
前記溝部は、前記第１ハウジングと前記第２ハウジングとの嵌合方向前側が開口され、前記第１ハウジングと前記第２ハウジングとの嵌合方向に沿って設けられ、
前記突起は、前記第１ハウジングと前記第２ハウジングとの嵌合方向前側に設けられている請求項２から４のいずれか１項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、コネクタとしては、複数の第１端子としてのタブが配置される複数の第１配置部が設けられた第１ハウジングを備えている。また、第１ハウジングと嵌合可能で第１ハウジングと嵌合することにより、タブと電気的に接続される第２端子が配置される第２配置部が設けられた第２ハウジングとしてのコネクタを備えたものが知られている（特許文献１参照）。このコネクタでは、第１ハウジングに収容されたタブの数に対して、コネクタに収容された第２端子の数が少ない。このため、第１ハウジングの複数の第１配置部は、コネクタの第２配置部より多く、第１ハウジングに対して、第２ハウジングを自由な位置に嵌合させることができる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０８１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１のようなコネクタでは、第１ハウジングに対して、第２ハウジングを異なる位置に嵌合させてしまう可能性がある。第１ハウジングに対して、第２ハウジングが異なる位置に嵌合されてしまうと、異なる第１端子と第２端子とが電気的に接続されてしまう。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、第１ハウジングに対して、第２ハウジングを正規な位置に嵌合させることができるコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本実施形態に係るコネクタは、複数の第１端子が配置される複数の第１配置部が設けられた第１ハウジングと、前記第１ハウジングと嵌合可能で前記第１ハウジングと嵌合することにより、前記第１端子と電気的に接続される第２端子が配置される第２配置部が複数の前記第１配置部より少なく設けられた第２ハウジングと、を備え、前記第１ハウジングと前記第２ハウジングとには、複数の前記第１配置部に対して、前記第２配置部が正規な位置に配置された状態で、前記第１ハウジングと前記第２ハウジングとの嵌合を可能とする規制部が設けられている。
【発明の効果】
【０００７】
本発明によれば、第１ハウジングに対して、第２ハウジングを正規な位置に嵌合させることができるコネクタを提供することができる。
【図面の簡単な説明】
【０００８】

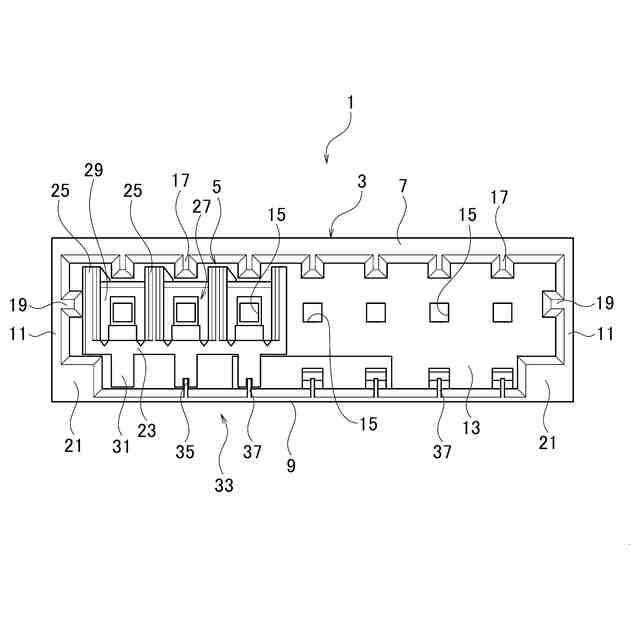

第１実施形態に係るコネクタの正面図である。

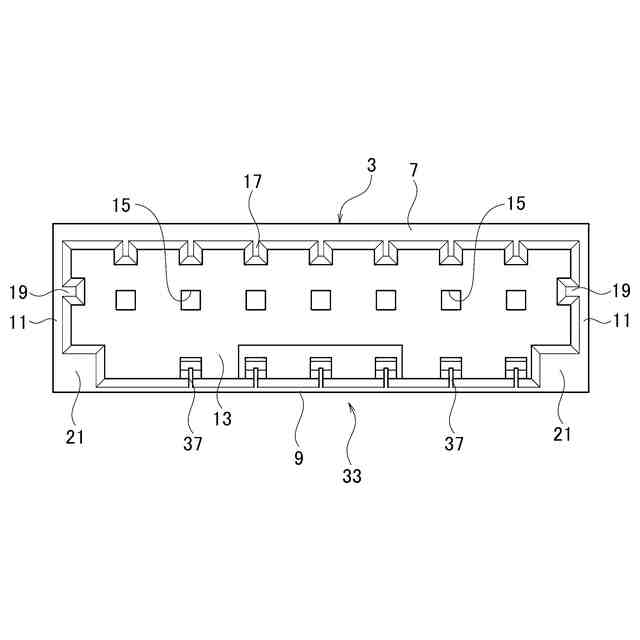

第１実施形態に係るコネクタの第１ハウジングの正面図である。

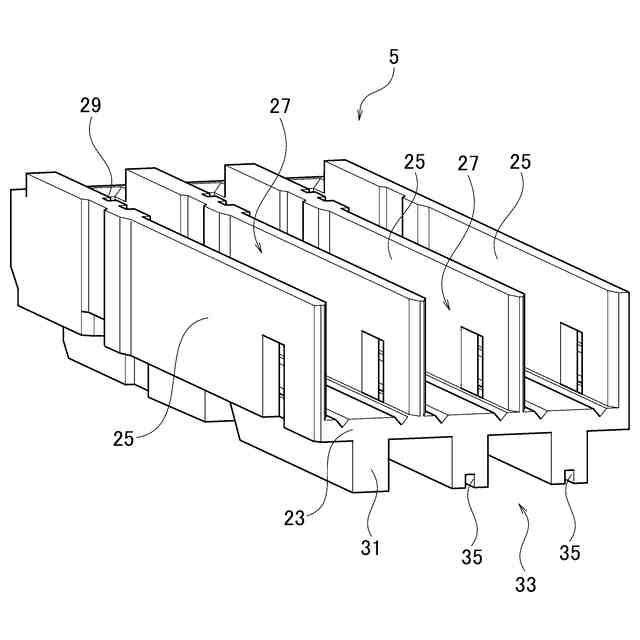

第１実施形態に係るコネクタの第２ハウジングの斜視図である。

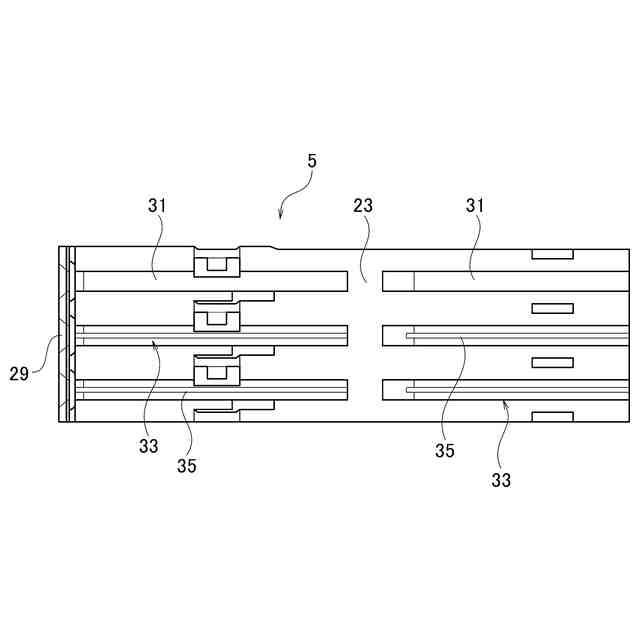

第１実施形態に係るコネクタの第２ハウジングの下面図である。

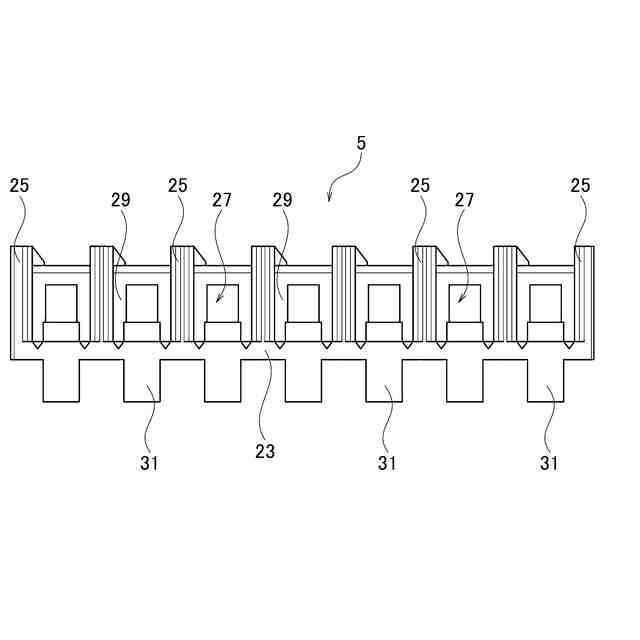

第１実施形態に係るコネクタの所定の第２配置部を有する第２ハウジングを形成する前の第２ハウジングの正面図である。

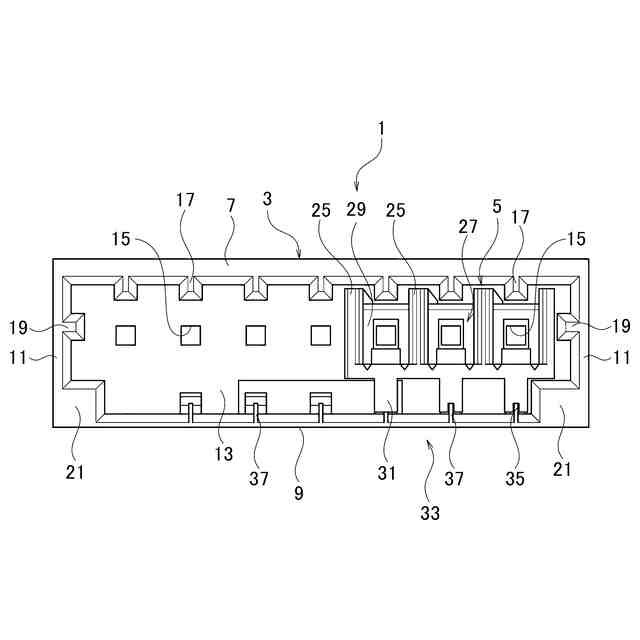

第１実施形態に係るコネクタの第１ハウジングに対して第２ハウジングが正規な位置に配置されていないときの正面図である。

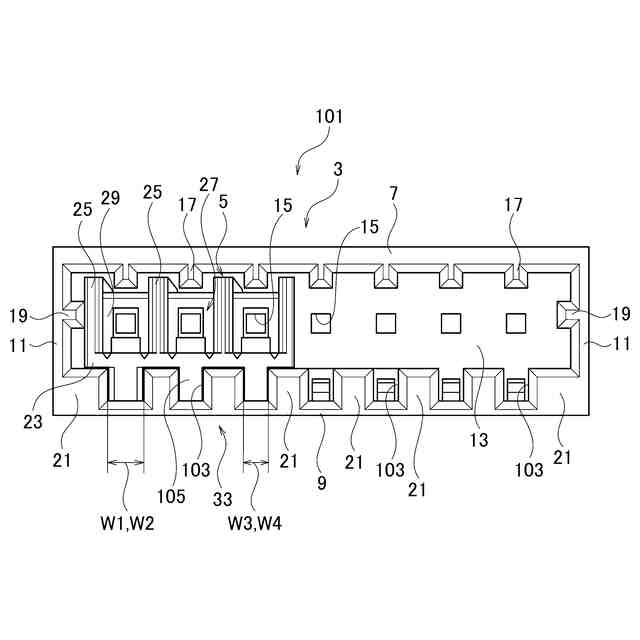

第２実施形態に係るコネクタの正面図である。
第２実施形態に係るコネクタの第１ハウジングの正面図である。

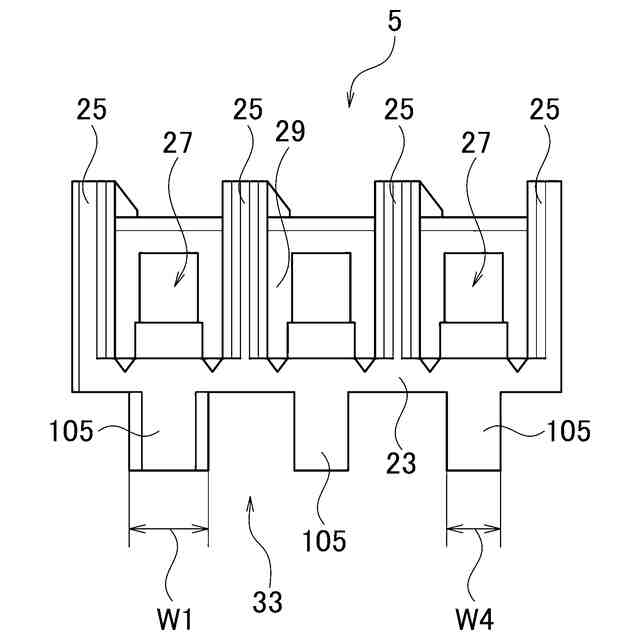

第２実施形態に係るコネクタの第２ハウジングの正面図である。
第２実施形態に係るコネクタの第２ハウジングの下面図である。
第２実施形態に係るコネクタの第１ハウジングに対して第２ハウジングが正規な位置に配置されていないときの正面図である。
第２実施形態に係るコネクタの所定の第２配置部を有する第２ハウジングを形成する前の第２ハウジングの正面図である。
第１実施形態に係るコネクタの所定の第２配置部を有する第２ハウジングを形成する前の第２ハウジングの他例を示す正面図である。
第２実施形態に係るコネクタの第２ハウジングの他例を示す正面図である。
第２実施形態に係るコネクタの第２ハウジングの他例を示す下面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
（第１実施形態）
図１～図６を用いて第１実施形態について説明する。
（【００１１】以降は省略されています）
