発明の名称配索構造
出願人矢崎総業株式会社,株式会社アイシン
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 11/00 20060101AFI20250516BHJP(電力の発電,変換,配電)
要約【課題】電線の耐久性の低下を抑制することができる配索構造を提供する。
【解決手段】配索構造1は、車両の車体に固定される第一プロテクタと、車体のルーフに設けられた開口部に対して車両前後方向に沿って移動するスライドガラス体に固定される第二プロテクタと、第一プロテクタに保持される第一端部と、第二プロテクタに保持される第二端部と、を有する編組チューブ30と、編組チューブに挿通されるツイストペアケーブル40と、編組チューブに挿通され、編組チューブにおける第一端部と第二端部との間に車両前後方向に向けて湾曲する湾曲部を形成する鋼帯50と、を備え、鋼帯は、板状部材であって、かつツイストペアケーブルを支持する支持面50aを有し、ツイストペアケーブル40は、相互に絶縁され、かつ互いに独立した二本の電線Wを螺旋状に交差させて一体化して配索される。
【選択図】図3

特許請求の範囲【請求項１】
車両の車体に固定される第一プロテクタと、
前記車体のルーフに設けられた開口部に対して車両前後方向に沿って移動するスライドガラス体に固定される第二プロテクタと、
前記第一プロテクタに保持される第一端部と、前記第二プロテクタに保持される第二端部と、を有する編組チューブと、
前記編組チューブに挿通されるツイストペアケーブルと、
前記編組チューブに挿通され、前記編組チューブにおける前記第一端部と前記第二端部との間に車両前後方向に向けて湾曲する湾曲部を形成する鋼帯と、
を備え、
前記鋼帯は、板状部材であって、かつ前記ツイストペアケーブルを支持する支持面を有し、
前記ツイストペアケーブルは、相互に絶縁され、かつ互いに独立した二本の電線を螺旋状に交差させて一体化して配索される
ことを特徴とする配索構造。
続きを表示（約 80 文字）【請求項２】
前記ツイストペアケーブルは、前記湾曲部において前記鋼帯よりも曲率半径が小さいことを特徴とする
請求項１に記載の配索構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、配索構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、固定構造物と可動構造物との間の配索構造がある。特許文献１には、固定構造物上の電機部品に一端が電気的に接続され、可動構造物上の電機部品に他端が電気的に接続される電線と、一端が固定構造物に固定され、他端が可動側構造物に固定される金属製の帯状の板バネと、帯状の板バネに電線を結束するための結束具と、を備えたワイヤハーネスの配索構造が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１９５１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
配索構造において、電線の耐久性の低下を抑制することについてなお改良の余地がある。例えば、電線および板状の鋼帯が編組チューブに挿通される構成において、編組チューブと鋼帯との隙間に電線が挟まると電線がダメージを受ける可能性がある。
【０００５】
本発明の目的は、電線の耐久性の低下を抑制することができる配索構造を提供することである。
【課題を解決するための手段】
【０００６】
本発明の配索構造は、車両の車体に固定される第一プロテクタと、前記車体のルーフに設けられた開口部に対して車両前後方向に沿って移動するスライドガラス体に固定される第二プロテクタと、前記第一プロテクタに保持される第一端部と、前記第二プロテクタに保持される第二端部と、を有する編組チューブと、前記編組チューブに挿通されるツイストペアケーブルと、前記編組チューブに挿通され、前記編組チューブにおける前記第一端部と前記第二端部との間に車両前後方向に向けて湾曲する湾曲部を形成する鋼帯と、を備え、前記鋼帯は、板状部材であって、かつ前記ツイストペアケーブルを支持する支持面を有し、前記ツイストペアケーブルは、相互に絶縁され、かつ互いに独立した二本の電線を螺旋状に交差させて一体化して配索されることを特徴とする。
【発明の効果】
【０００７】
本発明に係る配索構造において、ツイストペアケーブルは、相互に絶縁され、かつ互いに独立した二本の電線を螺旋状に交差させて一体化して配索される。本発明に係る配索構造によれば、編組チューブと鋼帯との隙間への電線の挟み込みを抑制し、電線の耐久性の低下を抑制できるという効果を奏する。
【図面の簡単な説明】
【０００８】

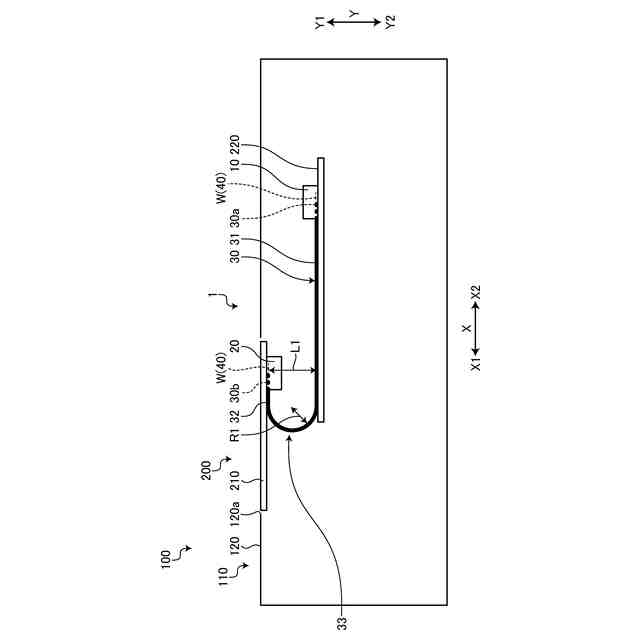

図１は、実施形態に係る配索構造の側面図である。

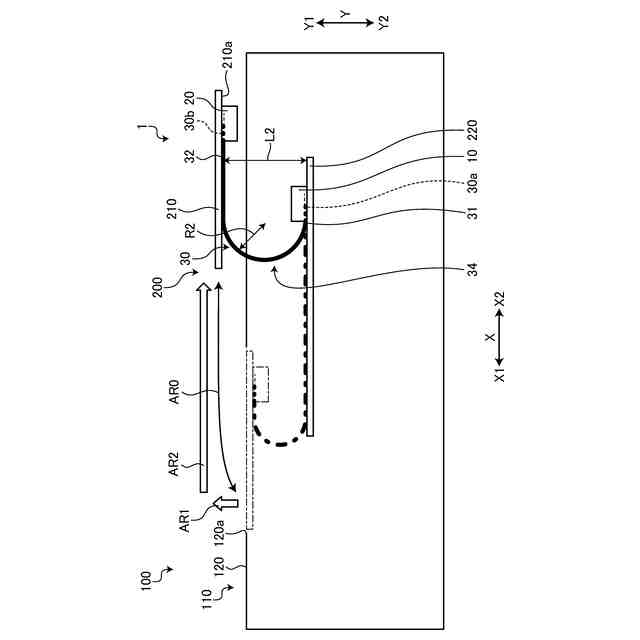

図２は、実施形態に係る配索構造の側面図である。

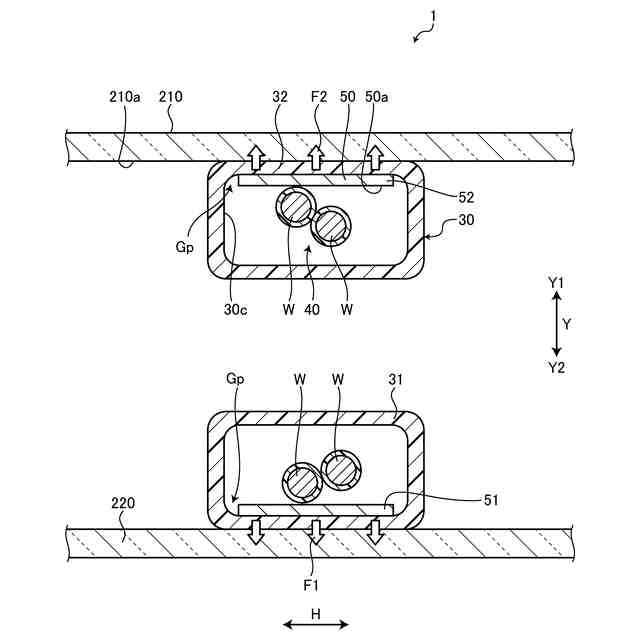

図３は、実施形態に係る配索構造の断面図である。

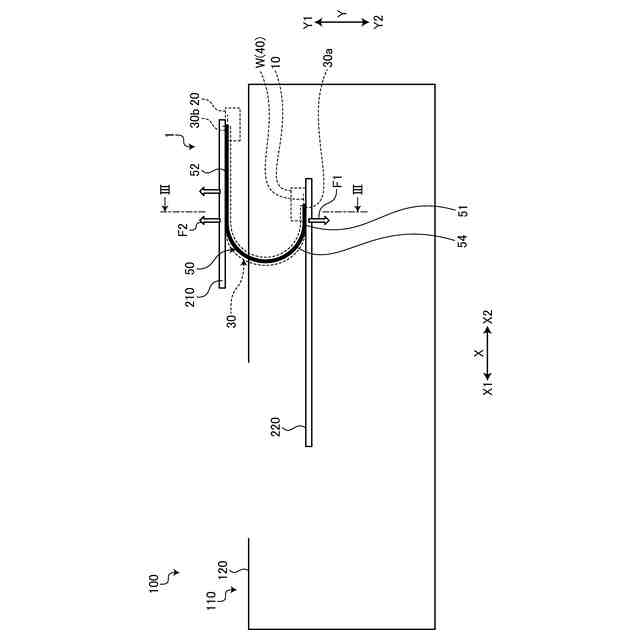

図４は、実施形態に係る配索構造の平面図である。

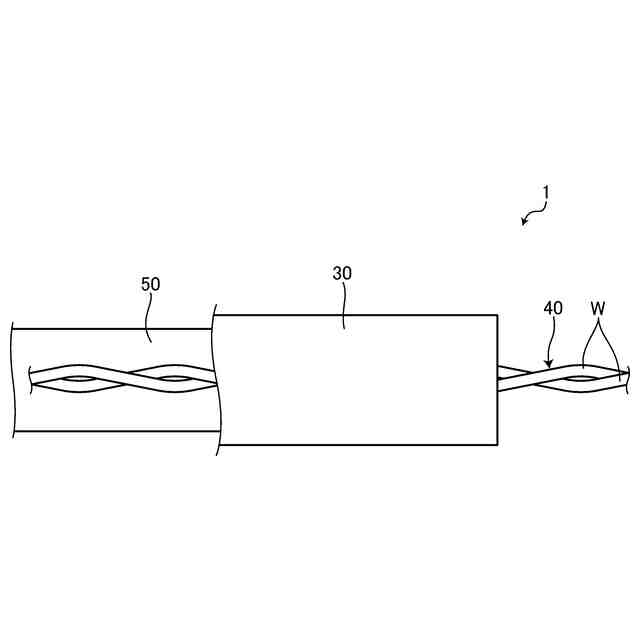

図５は、実施形態に係る配索構造の側面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る配索構造につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図５を参照して、実施形態について説明する。本実施形態は、配索構造に関する。図１および図２は、実施形態に係る配索構造の側面図、図３は、実施形態に係る配索構造の断面図、図４は、実施形態に係る配索構造の平面図、図５は、実施形態に係る配索構造の側面図である。図３には、図５のIII－III断面が示されている。
（【００１１】以降は省略されています）
