公開番号2025081033
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194515
出願日2023-11-15
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/58 20060101AFI20250520BHJP(基本的電気素子)
要約【課題】耐振動性を確保しつつ小型化に有利なコネクタを提供する。
【解決手段】外部コネクタに接続されるコネクタ1であって、複数の端子10と、端子10ごとに接続されている複数の電線100を、外部コネクタに接続する第1方向に沿うように外部に引き出す電線引出部33と、を有し、電線引出部33は、各々の電線100を挟み込んで保持する電線保持部95を有する。
【選択図】図3
特許請求の範囲【請求項１】
外部コネクタに接続されるコネクタであって、
複数の端子と、
前記端子ごとに接続されている複数の電線を、前記外部コネクタに接続する第１方向に沿うように外部に引き出す電線引出部と、を有し、
前記電線引出部は、各々の前記電線を挟み込んで保持する電線保持部を有する、コネクタ。
続きを表示（約 720 文字）【請求項２】
前記電線保持部は、第１電線接触部と、第２電線接触部との組み合わせであり、
前記第１電線接触部は、前記電線ごとに合わせて、前記電線と接触する第１保持リブを有する複数の第１配索溝を有し、
前記第２電線接触部は、前記第１配索溝ごとに対向し、前記電線と接触する第２保持リブを有する複数の第２配索溝を有する、請求項１に記載のコネクタ。
【請求項３】
前記第１電線接触部は、係合部を有し、
前記第２電線接触部は、前記係合部を嵌合させる係止孔部を有する、請求項２に記載のコネクタ。
【請求項４】
前記係合部は、当該係合部が前記係止孔部に嵌合される方向とは直交する方向に突出する係合リブを有し、
前記係合リブは、前記係合部が前記係止孔部に嵌合されたとき、前記係止孔部に接触する、請求項３に記載のコネクタ。
【請求項５】
各々の前記端子と前記電線引出部との間で、前記第１方向とは直交する第２方向に沿って延伸する各々の前記電線を非接触で挟む第１電線対向部と第２電線対向部とを備え、
前記第１電線対向部又は前記第２電線対向部の少なくとも一方は、前記電線の側面に合わせた曲面を有し、
前記第１電線対向部と当該第１電線対向部に面する前記電線の側面との最短間隔を第１間隔とし、前記第２電線対向部と当該第２電線対向部に面する前記電線の側面との最短間隔を第２間隔とすると、
前記第１間隔及び前記第２間隔は、前記外部コネクタが接続されたことに伴って各々の前記端子が調芯されたときに想定される最大調芯量に設定される、請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、外部コネクタに接続する方向と、外部に電線が引き出される方向とが異なるコネクタが存在する。特許文献１は、振動を吸収する構成を有し、外部コネクタに接続する方向と、外部に電線が引き出される方向とが直交する、いわゆるＬ字形のコネクタに関する技術を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－３８７９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示のＬ字形のコネクタでは、外部に引き出される方向に延伸している電線の一部を挟み込んで保持するような電線保持部が内部に設けられたとしても、コネクタの小型化への影響は少ない。ところが、外部コネクタに接続する方向と外部に電線を引き出す方向とが同一となるような、いわゆるＵ字形のコネクタの場合、各々の端子から直交方向に延伸している電線の一部を挟み込んで保持する電線保持部を設定すると、コネクタの大型化が懸念される。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、耐振動性を確保しつつ小型化に有利なコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様は、外部コネクタに接続されるコネクタであって、複数の端子と、端子ごとに接続されている複数の電線を、外部コネクタに接続する第１方向に沿うように外部に引き出す電線引出部と、を有し、電線引出部は、各々の電線を挟み込んで保持する電線保持部を有する。
【発明の効果】
【０００７】
本発明によれば、耐振動性を確保しつつ小型化に有利なコネクタを提供することができる。
【図面の簡単な説明】
【０００８】

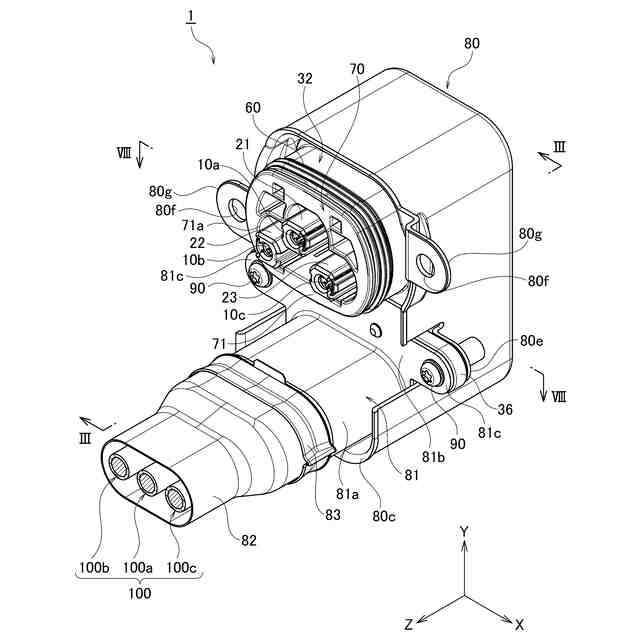

一実施形態に係るコネクタの斜視図である。

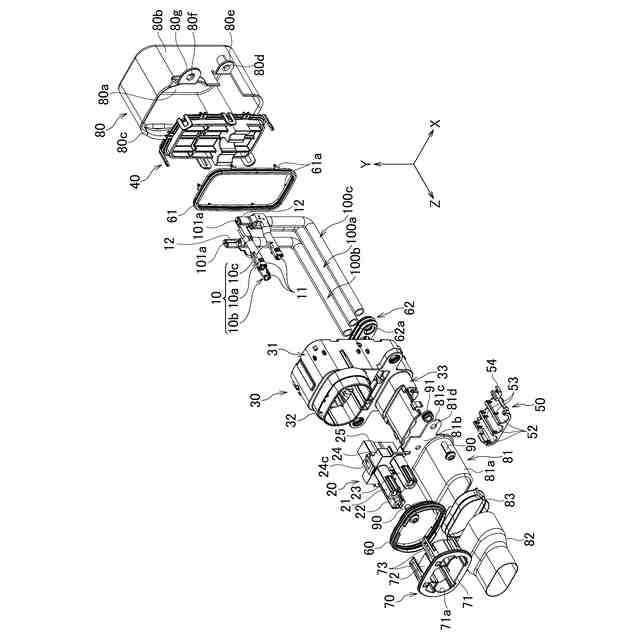

一実施形態に係るコネクタの分解斜視図である。

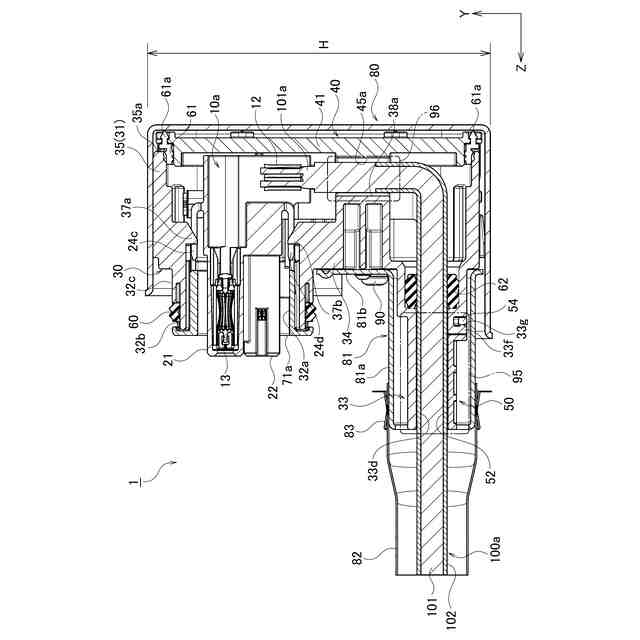

図１中のIII-III部で切断されたコネクタの断面図である。

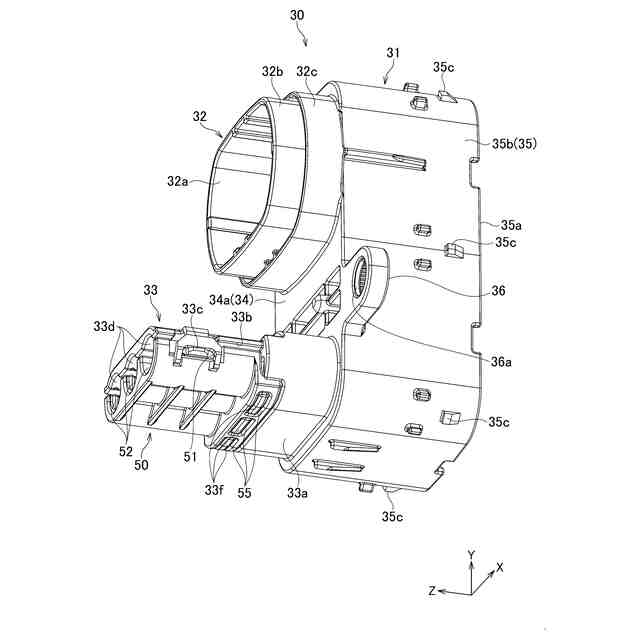

リアホルダーの取り付け後のアウターハウジングの斜視図である。

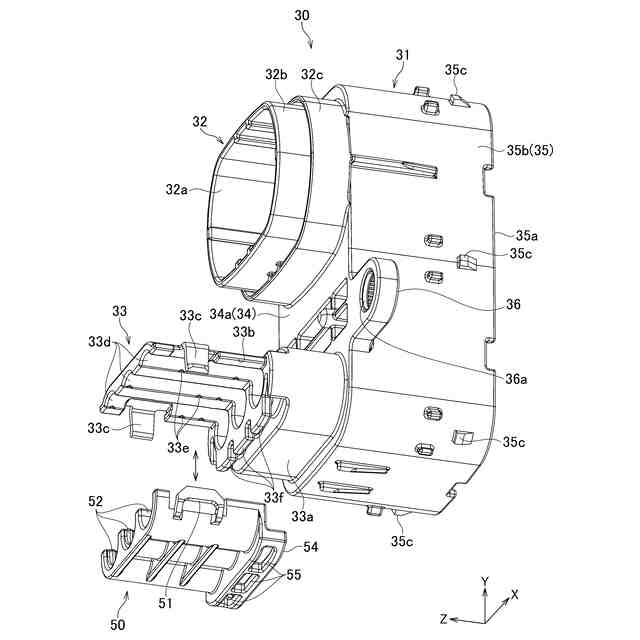

リアホルダーの取り付け前のアウターハウジングの斜視図である。

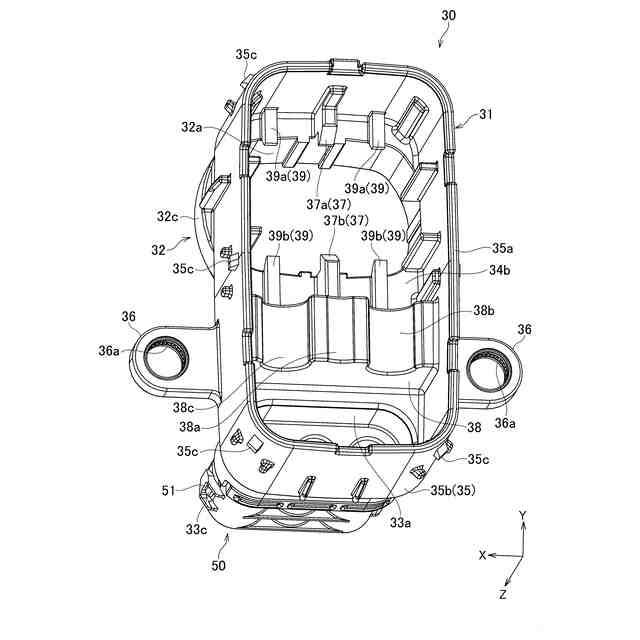

図４Ｂとは別方向視でのアウターハウジングの斜視図である。

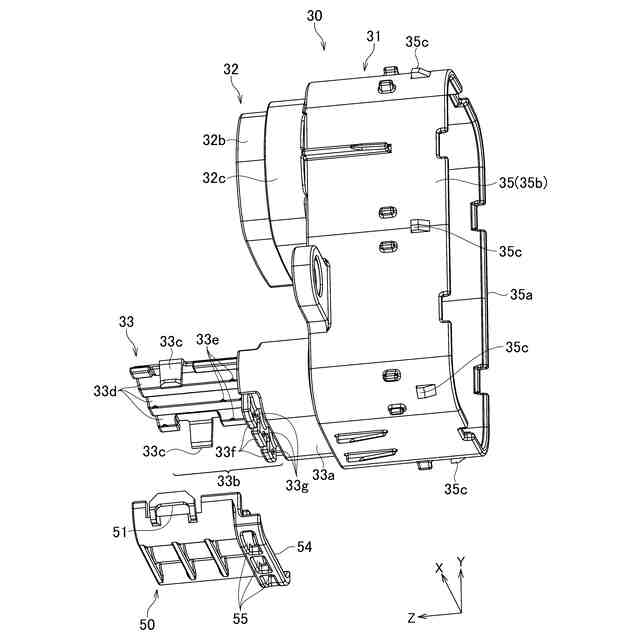

図４Ａとは別方向視でのアウターハウジングの斜視図である。

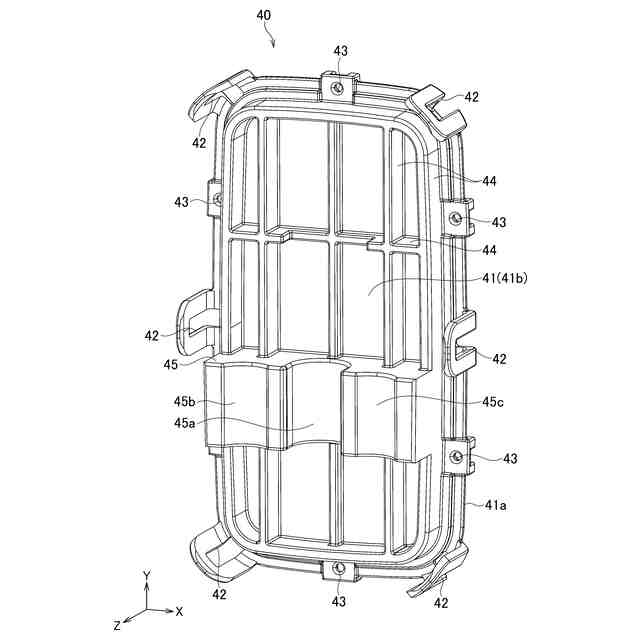

一実施形態におけるリアカバーの斜視図である。

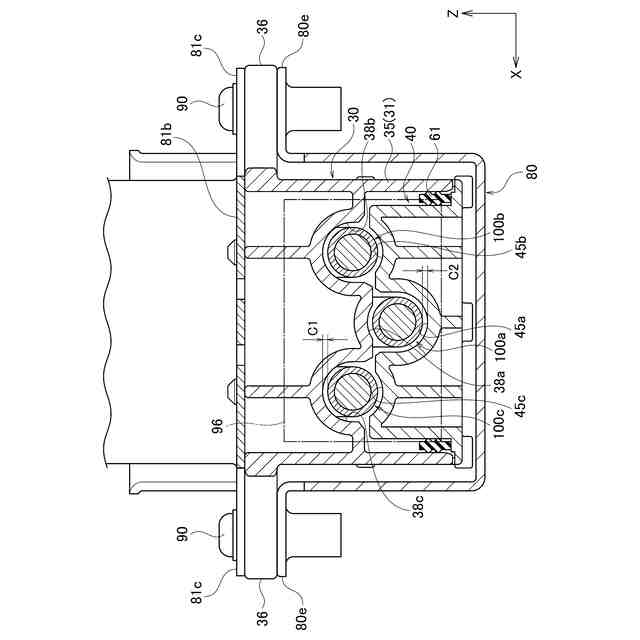

図１中のVIII-VIII部で切断されたコネクタの断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて各実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１は、一実施形態に係るコネクタ１の斜視図である。図２は、コネクタ１の分解斜視図である。図３は、図１中のIII-III部で切断されたコネクタ１の断面図である。図３における切断面は、おおよそ、後述する第１端子収容部２１及び第１電線１００ａの中心軸を通過する仮想面である。
（【００１１】以降は省略されています）
