公開番号2025079894
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192750
出願日2023-11-13
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/52 20060101AFI20250516BHJP(基本的電気素子)
要約【課題】止水部材の止水性の向上を図ることができるコネクタを提供すること。
【解決手段】コネクタ1は、ハウジング2と、ハウジング2に取り付けられるカバー3と、ハウジング2とカバー3との間を止水する止水部材4と、を備え、止水部材4は、環状を呈し、カバー3の取付方向Zに対し交差する方向の外側に突出し延在方向Aに所定の間隔で形成される複数の突出部41を有し、突出部41は、ハウジング2及びカバー3の外側へ延び出るように構成されている。
【選択図】図1

特許請求の範囲【請求項１】
ハウジングと、
前記ハウジングに取り付けられるカバーと、
前記ハウジングとカバーとの間を止水する止水部材と、を備え、
前記止水部材は、環状を呈し、前記カバーの取付方向に対し交差する方向の外側に突出する突出部を有し、
前記突出部は、前記ハウジング及び前記カバーの外側へ延び出ている、
コネクタ。
続きを表示（約 110 文字）【請求項２】
前記カバーは、前記取付方向に沿って前記ハウジング側へ延び前記ハウジングに係止される係止部を有し、
前記突出部は、前記係止部を貫通して外側へ延び出している、
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、コネクタとして、例えば、特許文献１に記載されるように、本体部（底壁部）に対しカバー部を取り付け、本体部とカバー部の間に止水部材（シール部材）を設けたものが知られている。このコネクタは、止水部材により本体部とカバー部の間の止水を行っている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１３０７４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このようなコネクタにあっては、止水部材による止水機能が確保できないおそれがある点で改善の余地がある。例えば、止水部材により本体部とカバー部の間を止水しているが、止水部材の設置構造によっては水が止水部材の周辺に溜まることがあり、止水部材による止水機能が低下することが懸念される。
【０００５】
そこで、本発明は、止水部材の止水性の向上を図ることができるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本発明に係るコネクタは、ハウジングと、前記ハウジングに取り付けられるカバーと、前記ハウジングとカバーとの間を止水する止水部材と、を備え、前記止水部材は、環状を呈し、前記カバーの取付方向に対し交差する方向の外側に突出し延在方向に所定の間隔で形成される複数の突出部を有し、前記突出部は、前記ハウジング及び前記カバーの外側へ延び出るように構成されている。
【発明の効果】
【０００７】
本発明に係るコネクタによれば、止水部材の止水性の向上を図ることができる
【図面の簡単な説明】
【０００８】

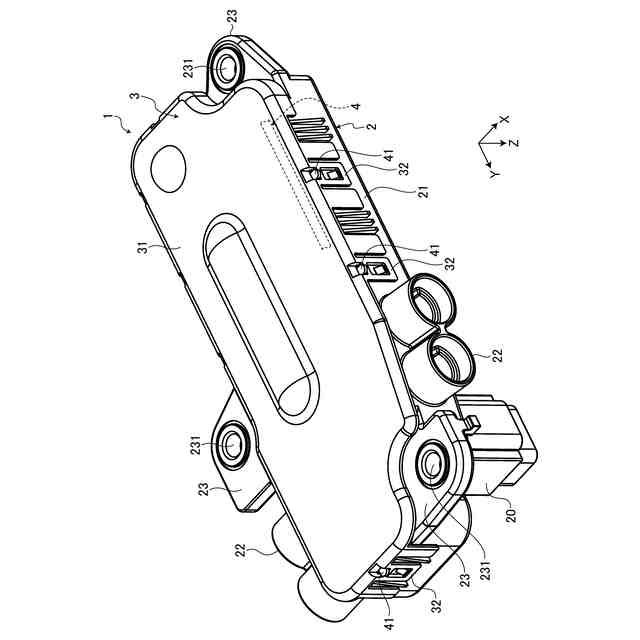

図１は、実施形態に係るコネクタの斜視図である。

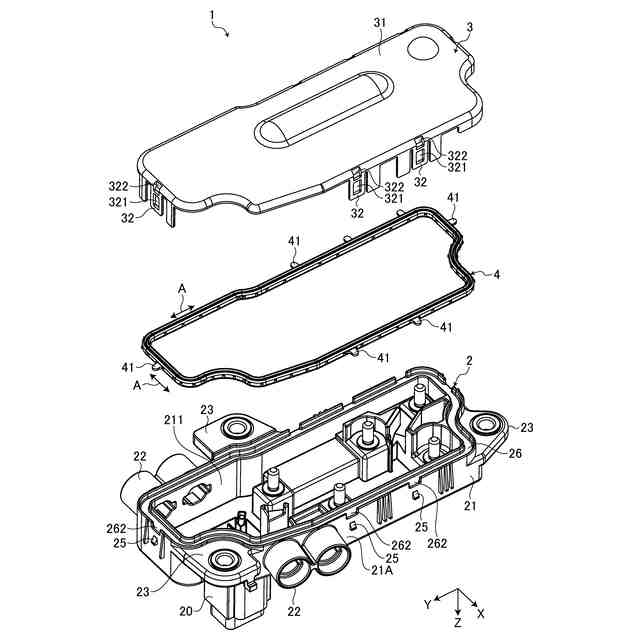

図２は、実施形態に係るコネクタの分解斜視図である。

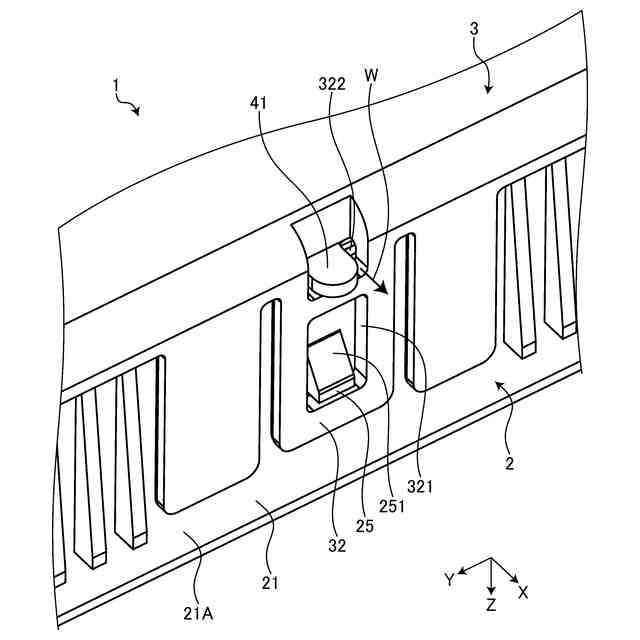

図３は、実施形態に係るコネクタの係止部の説明図である。

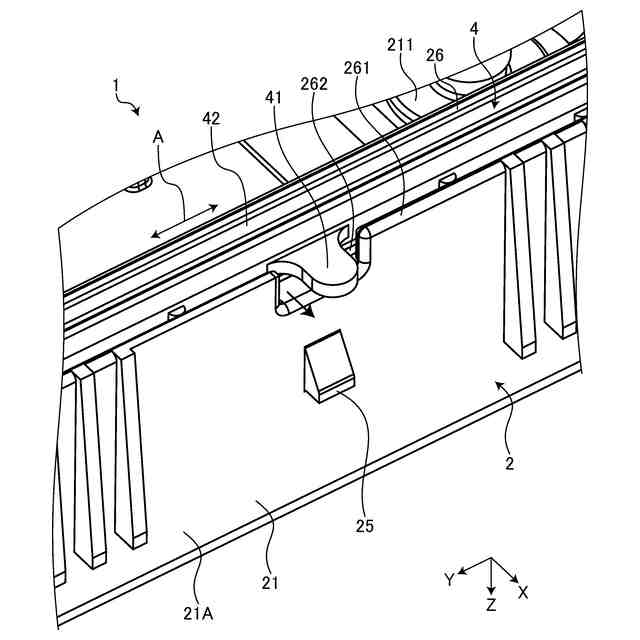

図４は、実施形態に係るコネクタの止水部材の説明図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態により本発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
本実施形態は、コネクタに関する。以下の説明では、互いに交差する第一方向、第二方向、及び、第三方向のうち、第一方向を「引出方向Ｘ」といい、第二方向を「幅方向Ｙ」といい、第三方向を「取付方向Ｚ」という。ここでは、引出方向Ｘと幅方向Ｙと取付方向Ｚとは、相互に直交する。なお、ここでいう直交は、ほぼ直交を含む。引出方向Ｘは、コネクタから引き出される電線の引き出し方向に相当する。取付方向Ｚは、ハウジングに対しカバーを取り付ける方向に相当する。また、以下の説明で用いる各方向は、特に断りのない限り、各部が相互に組み付けられた状態での方向を表すものとする。
（【００１１】以降は省略されています）
