公開番号2025085902
公報種別公開特許公報(A)
公開日2025-06-06
出願番号2023199602
出願日2023-11-27
発明の名称取外しと取付けが可能なスタンド構造を備えた焚火台
出願人株式会社タナクロ
代理人個人,個人
主分類F24B 1/197 20060101AFI20250530BHJP(加熱;レンジ;換気)
要約【課題】ゴトクを含むスタンドの取外しと取付けが容易であり、ゴトクを取り付けた状態での持ち運びが可能な強度を有する携帯用焚火台を提供する。

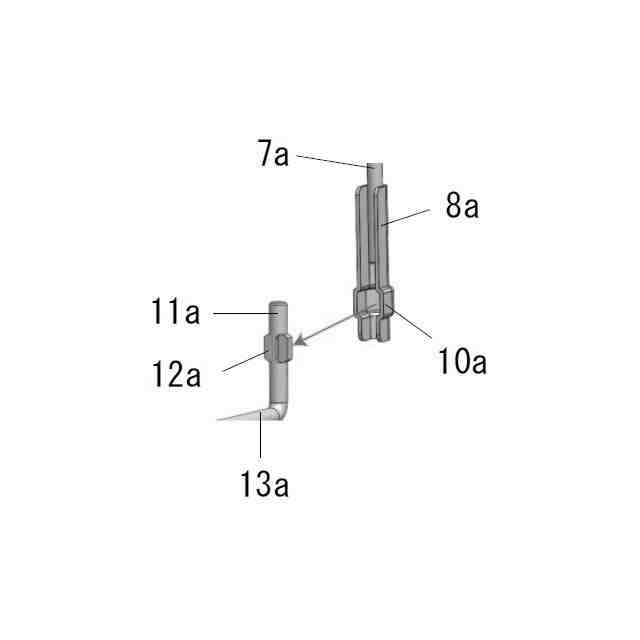

【解決手段】火床2、側面部、およびゴトク9を支える取外しと取付け可能なスタンド3a、3bを備えた焚火台1において、前記スタンドの脚部7aの先端に近接する部分で、ホールド部8aが前記脚部と溶接されており、前記ホールド部は、前記脚部を取り囲むような略円柱の半分形状で、内部側から見た際の凹部を備えており、前記凹部は前記ホールド部の溶接箇所よりも下の位置にあり、焚火台本体側には、支持部に前記凹部と対応する凸部が設けられており、取外しと取付け時には、スタンドの脚部を外側から力を加えて内側に変形させることで前記凹部と前記凸部の係合を解除または確立することを特徴とする焚火台である。
【選択図】図1
特許請求の範囲【請求項１】
火床、側面部、およびゴトクを支える取付けと取外し可能なスタンドを備えた焚火台において、
前記スタンドの脚部の先端に近接する部分に、ホールド部が前記脚部と溶接されており、
前記ホールド部は、前記脚部を取り囲むような略円柱の半分形状で、内部側から見た際の凹部を備えており、
前記凹部は前記ホールド部の溶接箇所よりも下の位置にあり、
焚火台本体側には、支持部に前記凹部と対応する凸部が設けられており、
取外しと取付け時には、スタンドの脚部を外側から力を加えて内側に変形させることで前記凹部と前記凸部の係合を解除または確立することを特徴とする焚火台。
続きを表示（約 160 文字）【請求項２】
請求項1に記載の焚火台において、

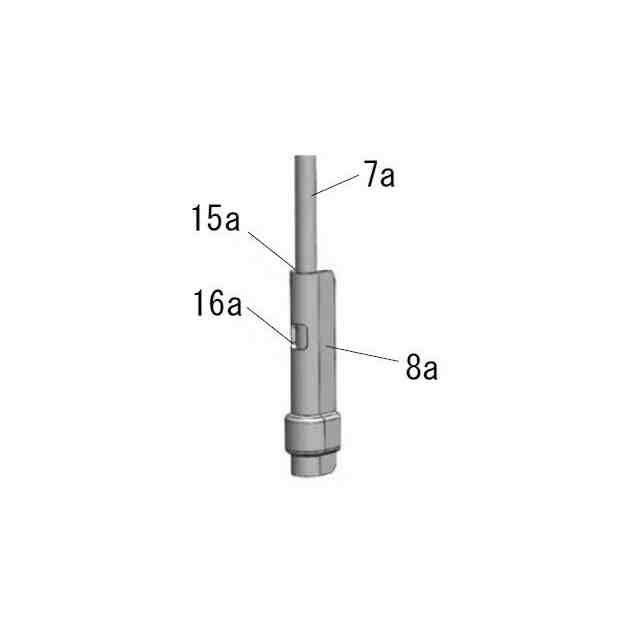

前記ホールド部と前記脚部の溶接は、ホールド部の上端部と、ホールド部の中央近傍に設けられた穴部の2か所で行われている焚火台。
【請求項３】
請求項1または２に記載の焚火台において、
前記スタンドは、上辺部及び中辺部を備える焚火台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、野外で使用する携帯用焚火台に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
野外で使用される携帯用焚火台は、暖房だけでなく調理にも利用されることが多く、鍋などを載せるためのゴトクが便利である。暖房と調理の両方に使用するためには、ゴトクの取外しと取付けが可能なものがよい。またゴトクを取り付けた状態での持ち運びが可能であればさらによい。従来の焚火台では、ゴトクまたはゴトクを載せたスタンドの取外しと取付けが困難であり、ゴトクを取り付けた状態での持ち運びの安定性に問題があることが多かった。これらの問題は使用者の利便性を低下させる要因となっていた。
【先行技術文献】
【特許文献】
【０００３】
特許７２３１２６８
特開２０２１―１４９３２
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１は、ゴトクを含むスタンドが固定されており、ゴトクを取り付けた状態での持ち運びは安定しているが、ゴトクを載せたスタンドの取外しと取付けができない焚火台である。
調理を行わずに暖房用途の際には、スタンドが使用上の妨げとなる場合がある。よってゴトクを載せたスタンドの取外しと取付けが可能なものが求められる。
【０００５】
特許文献２は、五徳の取外しと取付け可能な焚火台であるが、五徳を取り付けた状態での持ち運びは難しい焚火台である。
請求項５に「第１の連結杆部4aおよび第２の連結杆部4bが第１の主フレーム部および第２の主フレーム部に対して、それぞれ着脱自在であること」としており、五徳の取付けと取外しは可能であると記載されている。また段落００２９に、「第１の支軸４１ａ～第４の支軸４２ｂの外径は、…第１の縦フレーム部３０ａ～第４の縦フレーム部３１ｂの内径よりも小径にされている。…上端から挿し込むことによって、…連結することができる。…抜取り自在にすることができる。」と記載されている。
すなわち、支軸の外径は縦フレーム部内径よりも小径にされており、第１の連結杆部4aおよび第２の連結杆部4bが単に第１の主フレーム部および第２の主フレーム部に挿し込まれているので、五徳の取外しと取付け可能である。しかし、ゴトクを取り付けた状態での持ち運びは安定しているかどうかは、記載がない。例えば持ち運び時に、第１の連結杆部4aおよび第２の連結杆部4bを持てば、それらは単に挿し込まれているだけなので抜ける可能性がある。仮に他のパーツをもって持ち運びをするとして、例えば対角線上にある縦フレーム部３０ａと縦フレーム部３１ｂを両手でもって運ぶとすれば、持ちにくく安定性がない。よって特許文献２は、五徳の取外しと取付け可能ではあるが、五徳を取り付けた状態での持ち運びは難しい。
そこで、ゴトクの取外しと取付けが容易であり、かつゴトクを取り付けた状態での持ち運びが可能な強度を有する携帯用焚火台が求められている。
【０００６】
本発明は、このような実情に鑑みて、提案されたものである。
即ち、取外しと取付けが容易なゴトクを含むスタンドを備え、ゴトクを取り付けた状態での持ち運びが可能な強度を有する携帯用焚火台である。
【課題を解決するための手段】
【０００７】
火床、側面部、およびゴトクを支える取外しと取付け可能なスタンドを備えた焚火台において、前記スタンドの脚部の先端に近接する部分に、ホールド部が前記脚部と溶接されており、前記ホールド部は、前記脚部を取り囲むような略円柱の半分形状で、内部側から見た際の凹部を備えており、前記凹部は前記ホールド部の溶接箇所よりも下の位置にあり、焚火台本体側には、支持部に前記凹部と対応する凸部が設けられており、
取外しと取付け時には、スタンドの脚部を外側から力を加えて内側に変形させることで前記凹部と前記凸部の係合を解除または確立することを特徴とする焚火台である(以下、外側と内側は、正面から見て外側と内側とする)。
【０００８】
前記ホールド部と前記脚部の溶接は、ホールド部の上端部と、ホールド部の中央近傍に設けられた穴部の2か所で行われていることを特徴とする焚火台である。
【発明の効果】
【０００９】
本発明は、スタンドの脚部の先端に近接する部分に溶接したホールド部に凹部と、焚火台本体側に凸部を設け、凹部と凸部の係合を解除または確立することにより、スタンドの取外しや取付けを容易にし、安定性を向上させ、取り付けた状態での持ち運びを可能とする。
【発明を実施するための最良の形態】
【００１０】
以下、図面を用いて、本発明に係る焚火台の実施の形態を説明する。

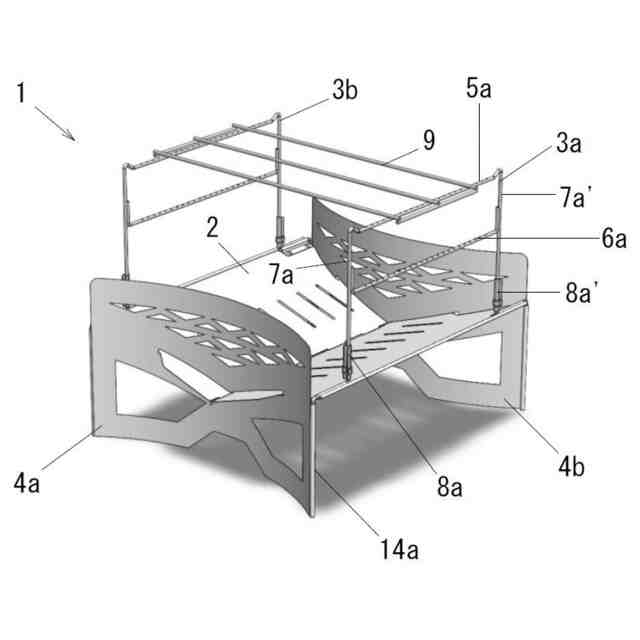

図１は、本発明に係る焚火台を示す斜視図であり、図２は焚火台の正面図である。

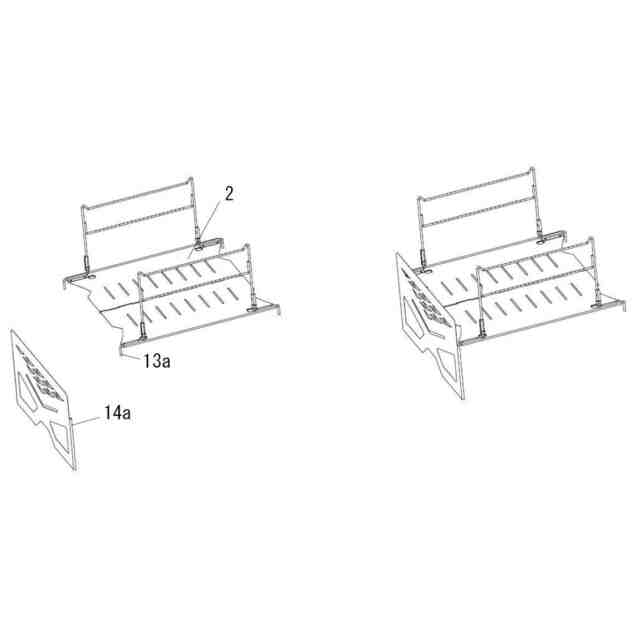

焚火台１は、火床２と、前記火床２を支えるため向かい合うように立設された一対の側面パネル４ａと４ｂ、ゴトク９を支える一対のスタンド３ａと３ｂを備える。
スタンド３ａと３ｂは金属の丸棒である。
スタンド３ａは、ゴトクの支持を目的とし、上辺部５ａ、中辺部６ａ、および両サイドに位置する脚部７aと７a’を備える。スタンド３ｂも同様である。
前記脚部７aと７a’は、それぞれ下端にホールド部８aと８a’を備える。
この焚火台は、焚火をして暖を取るだけでなく、調理目的で、火床２に薪を置いて着火し、ゴトク９を取り付けて、ゴトク９の上に料理が入った土鍋、鉄鍋や鉄板など（図示しない）を載せて料理をするものである。
（【００１１】以降は省略されています）
