公開番号2025085105
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198748
出願日2023-11-24
発明の名称鋼構造物の保護または補修方法
出願人川田工業株式会社,MKエンジニアリング株式会社
代理人弁理士法人銀座マロニエ特許事務所
主分類F16B 37/14 20060101AFI20250529BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】製造が容易で施工性と耐候性に優れたボルトナットキャップを提供する。
【解決手段】熱可塑性樹脂を含有する組成物を射出成形して形成されたボルトナットキャップであって、紫外線波長域315～380nmの透過率が10%以下である。半球状または円板状の天部と、前記天部が角をもたずに全周で一方端に接続する円筒状の胴部と、前記胴部の他方端に全周で接続する環状円板のフランジ部と、を備え、天部および胴部の厚み公差が、-15%～+15%の範囲にあること、JIS K7361-1-1997で規定された測定方法に準拠して測定した可視光域波長の全光線透過率が75%以上であることが好ましい。このボルトナットキャップを用いたボルトおよびナットの一方または両方の保護または補修方法および鋼構造物の保護または補修方法を提供する。
【選択図】図2
特許請求の範囲【請求項１】
熱可塑性樹脂を含有する組成物を射出成形して形成されたボルトナットキャップであって、
紫外線波長域３１５～３８０ｎｍの範囲の透過率が１０％以下である、ボルトナットキャップ。
続きを表示（約 960 文字）【請求項２】

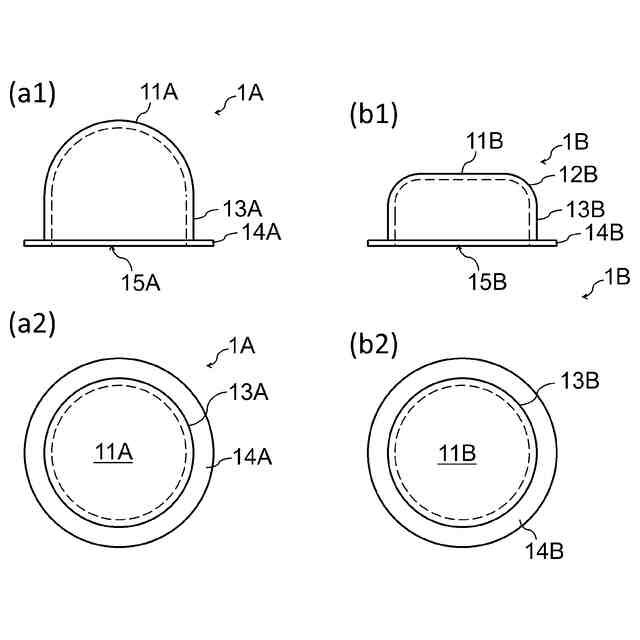

半球状または円板状の天部と、前記天部が角をもたずに全周で一方端に接続する円筒状の胴部と、前記胴部の他方端に全周で接続する環状円板のフランジ部と、を備え、
天部および胴部の厚み公差が、－１５％～＋１５％の範囲にある、請求項１に記載のボルトナットキャップ。
【請求項３】
ＪＩＳＫ７３６１－１－１９９７で規定された測定方法に準拠して測定した可視光域波長の全光線透過率が７５％以上である、請求項１に記載のボルトナットキャップ。
【請求項４】
粘接着剤を用い、請求項１～３のいずれか１項に記載のボルトナットキャップを、ボルトおよびナットの一方または両方の突出部を被覆するようにして固定することを含む、ボルトおよびナットの一方または両方の保護または補修方法。
【請求項５】

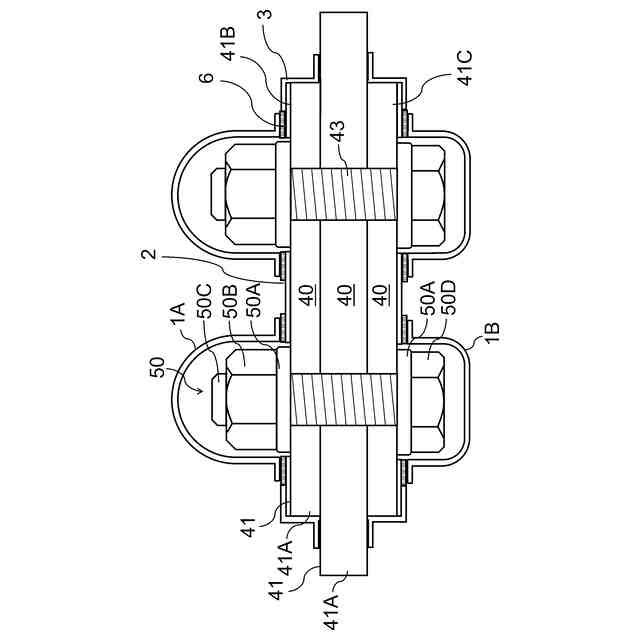

鋼材と、該鋼材に固定されたボルトおよびナットとを備えた鋼構造物の保護または補修方法であって、
片面に粘着剤を有する平面状防食シートを用い、ボルトおよびナットと前記鋼材のコバとを除く前記鋼材の平面に、前記平面状防食シートの粘着剤を有する面をあてがって貼り付ける工程と、
断面Ｚ形の内面または外面に粘着剤を有するＺ形防食シートを用い、前記平面状防食シートの下にまたは上から、前記鋼材のコバに沿うように、前記Ｚ形防食シートの粘着剤を有する面をあてがって貼り付ける工程と、
粘接着剤を用い、請求項１～３のいずれか１項に記載のボルトナットキャップを、ボルトおよびナットの一方または両方の突出部を被覆するようにして前記平面状防食シートの上に固定する工程と、
を含む、鋼構造物の保護または補修方法。
【請求項６】
前記平面状防食シートおよび前記Ｚ形防食シートは、
外面側にフッ素系樹脂層と、粘着剤を塗布する面に熱可塑性樹脂層と、を有し、
紫外線波長域３１５～３８０ｎｍの範囲の透過率が１０％以下であり、
ＪＩＳＫ７３６１－１－１９９７で規定された測定方法に準拠して測定した可視光域波長の全光線透過率が７５％以上であり、
厚みが３０～２０００μｍの範囲である、請求項５に記載の鋼構造物の保護または補修方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、屋内外に設置されるボルト及び／又はナットの接合面からの突出部を被覆するためのボルトナットキャップに関する。また、本発明はボルトナットキャップを用いたボルトナットおよび鋼構造物の保護または補修方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
橋梁、水門、建築物、海洋構造物及びプラント等の主要な部材が鋼材で構成される鋼構造物は、ボルト及びナットを使用した締結方法が採用されている。このボルトナット結合を使用した場合、ボルトの頭部、及びナットは、一般に、接合面から突出した状態となるため、太陽光、風雨、潮風等の劣化因子の影響を受けやすく、徐々に劣化が進行し、発錆から腐食に至り、鋼構造物の機能を損なうという問題がある。接合面から突出したボルトの頭部及びナットの表面には防食塗装が施されているが、ボルト及びナットの表面は複雑な形状を有していることが多く、均一な塗装が困難なため、適切な塗膜厚の確保が難しいだけでなく、雨水や飛来塩分が滞留しやすいことから、ボルトナット近辺の防食塗装が剥離してしまい、劣化が進行しやすいという問題がある。
【０００３】
そこで、ボルト及びナットの突出部に樹脂製のキャップ（ボルトナットキャップ）を被せることで、ボルト及びナットを保護し、錆の発生を防止する手法が検討されている（たとえば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０３８７６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載の技術は、少なくともフッ素系樹脂層とフッ素系樹脂を含有しない熱可塑性樹脂層をこの順に備える必要があり、平面状であれば実現できるが、複雑なキャップ形状とするにはそれぞれの樹脂層の厚みの管理が難しい問題があった。
【０００６】
また、平板上の基材を熱成形すると天板と胴をつなぐ肩部の厚みが薄くなってしまう問題があった。厚みの薄い部分は、強度や耐候性に劣り、紫外線や酸素が透過しやすくなるおそれがあった。
【０００７】
本発明は、上記課題に鑑みてなされたものであり、製造が容易で施工性と耐候性に優れたボルトナットキャップを提供することを目的としている。また、そのボルトナットキャップを用いたボルトナットおよび鋼構造物の保護又は補修方法を提案することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を有利に解決する本発明のボルトナットキャップは、熱可塑性樹脂を含有する組成物を射出成形して形成されたボルトナットキャップであって、紫外線波長域３１５～３８０ｎｍの範囲の透過率が１０％以下であることを特徴とする。
【０００９】
なお、本発明のボルトナットキャップは、
（ａ）半球状または円板状の天部と、前記天部が角をもたずに全周で一方端に接続する円筒状の胴部と、前記胴部の他方端に全周で接続する環状円板のフランジ部と、を備え、
天部および胴部の厚み公差が、－１５％～＋１５％の範囲にあること、
（ｂ）ＪＩＳＫ７３６１－１－１９９７で規定された測定方法に準拠して測定した可視光域波長の全光線透過率が７５％以上であること、
などが好ましい解決手段になり得る。
【００１０】
上記課題を有利に解決する本発明にかかるボルトおよびナットの一方または両方の保護または補修方法は、粘接着剤を用い、上記いずれかのボルトナットキャップを、ボルトおよびナットの一方または両方の突出部を被覆するようにして固定することを含むことを特徴とする。
（【００１１】以降は省略されています）
