発明の名称ターゲットの照明およびイメージングのためのシステムおよび方法
出願人ストライカーコーポレイション,Stryker Corporation
代理人弁理士法人大塚国際特許事務所
主分類A61B 90/30 20160101AFI20250527BHJP(医学または獣医学;衛生学)
要約【課題】ターゲットを撮像するためのイメージング視野を有するイメージングシステムで用いられる照明モジュールを提供する。
【解決手段】イメージングデバイスは、ターゲットにおける第1照明分布を有する第1の光を出力することでターゲットを照らす第1照明ポートと、ターゲットにおける第2照明分布を有する第2の光を出力することでターゲットを照らす第2照明ポートであって、第2照明分布が前記ターゲットにおいて第1照明分布と実質的に似ており、第2照明ポートが第1照明ポートから離間しており、第1および第2照明分布がターゲットに対して同時に提供され、かつ、ターゲットにおいて重なり合う、第2照明ポートと、を含んでもよい。第1および第2ポートからの照明はイメージング視野と同じアスペクト比および視野にマッチされてもよい。
【選択図】図7
特許請求の範囲【請求項１】
ターゲットを撮像するためのイメージング視野を有するイメージングシステムで用いられる照明モジュールであって、
前記ターゲットにおける第１照明分布を有する第１光ビームを出力することで前記ターゲットを照らす第１照明ポートと、
前記ターゲットにおける第２照明分布を有する第２光ビームを出力することで前記ターゲットを照らす第２照明ポートであって、前記第２照明分布が前記ターゲットにおいて前記第１照明分布と実質的に似ており、前記第２照明ポートが前記第１照明ポートから離間しており、前記第１および第２照明分布が前記ターゲットに対して同時に提供され、かつ、前記ターゲットにおいて重なり合っており、前記第１および第２ポートからの前記照明が前記イメージング視野と同じアスペクト比および視野カバレッジにマッチされる、第２照明ポートと、を備える照明モジュール。
続きを表示（約 800 文字）【請求項２】
前記第１および第２照明ポートからの光はそれぞれ重なりあうことで、ターゲット視野上に一様な照明を提供する請求項１に記載の照明モジュール。
【請求項３】

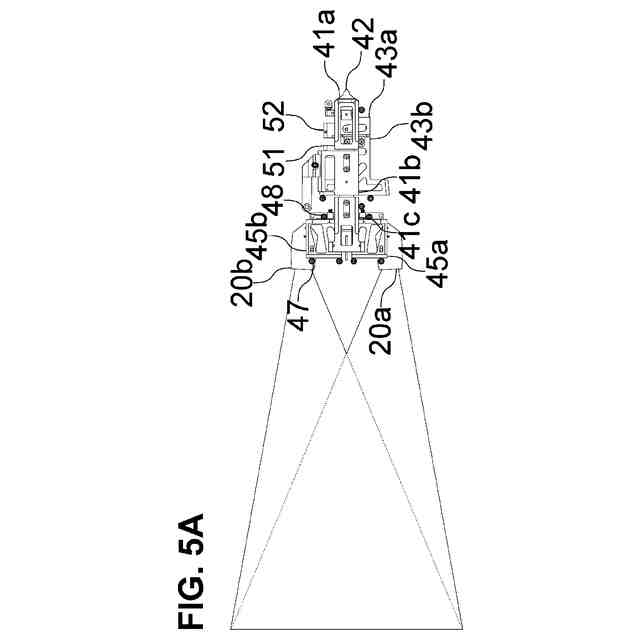

異なる視野を通じて前記第１および第２照明ポートを同時に操舵するステアリングドライバを備える請求項１または２に記載の照明モジュール。
【請求項４】

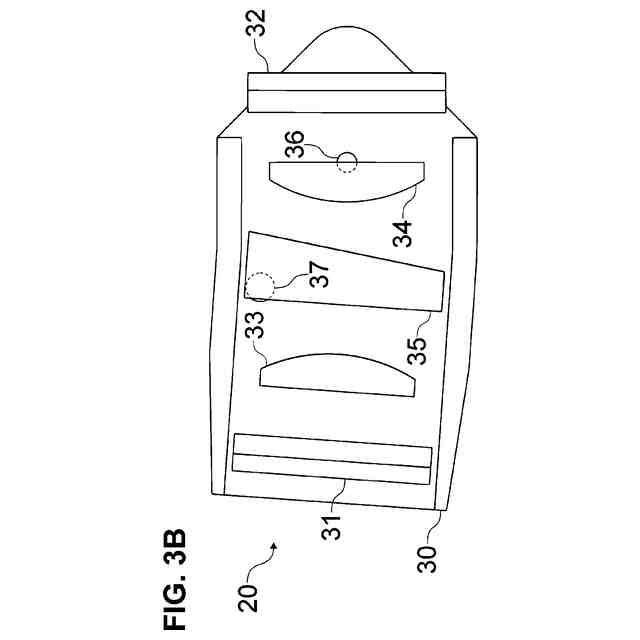

前記第１および第２照明ポートのそれぞれは、
少なくともひとつの固定レンズと、
操舵可能ハウジングと、
操舵可能ハウジングに取り付けられた少なくともひとつのレンズであって、前記操舵可能ハウジングが前記ステアリングドライバと通信する、少なくともひとつのレンズと、を有するレンズモジュールを含む請求項３に記載の照明モジュール。
【請求項５】
前記第１および第２照明ポートならびに前記ステアリングドライバを収容する筐体をさらに備える請求項３または４に記載の照明モジュール。
【請求項６】
前記筐体はハンドヘルド筐体である請求項５に記載の照明モジュール。
【請求項７】
前記ハンドヘルド筐体は、前記ステアリングドライバを制御するための活性化デバイスを含む制御面を備える請求項５に記載の照明モジュール。
【請求項８】
前記第１および第２照明分布のそれぞれは矩形の照明分布である請求項１から７のいずれか一項に記載の照明モジュール。
【請求項９】
前記第１および第２照明ポートのそれぞれは、二組の円柱レンズを有するレンズモジュールを含む請求項８に記載の照明モジュール。
【請求項１０】
前記第１および第２照明ポートは前記矩形照明分布の長手寸法正中線から対称的にオフセットしている請求項８に記載の照明モジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願へのリファレンス
本願は、「SYSTEMS AND METHODS FOR ILLUMINATION AND FMAGING OF A TARGET」というタイトルの２０１５年１１月１３日に提出された米国特許仮出願第62/255,024号の優先権の利益を享受する。その出願は、その全体が参照により本明細書に組み入れられる。
続きを表示（約 1,500 文字）【０００２】
本開示は主に照明およびイメージングの分野に関する。本開示は特にターゲット物質の照明およびイメージングに関する。
【背景技術】
【０００３】
照明は、例えば自己充足的照明を伴うブロードバンドイメージングシステムなどのイメージングシステムの重要なコンポーネントである。医療イメージングなどのイメージングシステムの多くのアプリケーションにおいて、イメージング視野の一様なフルフィールド照明を得つつ、十分に強いイメージング信号を生じさせるのに十分な強度の照明を提供することは困難である。イメージング視野にマッチするよう照明プロファイルを適合させることは照明の省電力化の一方法であり、一方、複数の照明ポートを用いることで視野に亘って一様な照明を提供してもよい。イメージングシステムにおける従来の照明投影は、イメージング視野にマッチさせるためのアナモルフィック投影を特徴としうるが、多くの場合、単一の照明ポートのみを特徴とし、近い作業距離用には構成されていない。単一ポート照明システムでは、例えば人の解剖学的構造や他の生体物質などの複雑な形を照らす場合、実質的に影になり視認性に欠ける領域が生じる。手術野イメージングおよび照明デバイスの既存のデザインは、イメージング光学系を囲むリング光などの複数の照明ポートを用いることで影領域を最小化している。しかしながら、これらのデザインは視野の外側の照明を無駄にしており、作業距離の範囲に亘る視野の一様な照明を達成できていない。
【発明の概要】
【０００４】
ひとつ以上の実施の形態は、ターゲットを撮像するためのイメージング視野を有するイメージングシステムで用いられる照明モジュールであって、前記ターゲットにおける第１照明分布を有する第１光ビームを出力することで前記ターゲットを照らす第１照明ポートと、前記ターゲットにおける第２照明分布を有する第２光ビームを出力することで前記ターゲットを照らす第２照明ポートと、を含む照明モジュールを指向する。前記第２照明分布が前記ターゲットにおいて前記第１照明分布と実質的に似ており、前記第２照明ポートが前記第１照明ポートから離間しており、前記第１および第２照明分布が前記ターゲットに対して同時に提供され、かつ、前記ターゲットにおいて重なり合っており、前記第１および第２ポートからの前記照明が前記イメージング視野と同じアスペクト比および視野カバレッジにマッチされてもよい。
【０００５】
前記第１および第２照明ポートからの光はそれぞれ重なりあうことで、ターゲット視野上に一様な照明を提供してもよい。
【０００６】
照明モジュールは、異なる視野を通じて前記第１および第２照明ポートを同時に操舵するステアリングドライバを含んでもよい。
【０００７】
前記第１および第２照明ポートのそれぞれは、少なくともひとつの固定レンズと操舵可能ハウジングと前記操舵可能ハウジングに取り付けられた少なくともひとつのレンズとを有するレンズモジュールを含んでもよく、前記操舵可能ハウジングは前記ステアリングドライバと通信する。
【０００８】
照明モジュールは、前記第１および第２照明ポートならびに前記ステアリングドライバを収容する筐体を含んでもよい。
【０００９】
前記筐体はハンドヘルド筐体であってもよく、前記ステアリングドライバを制御するための活性化デバイスを含む制御面を含んでもよい。
【００１０】
前記第１および第２照明分布のそれぞれは矩形照明分布であってもよい。
（【００１１】以降は省略されています）

関連特許
