公開番号2025084718
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2024202889
出願日2024-11-21
発明の名称ビレット等の長尺金属製品の溶接機
出願人エスエムエス・グループ・ソチエタ・ペル・アツィオーニ,SMS GROUP S.P.A.
代理人個人,個人
主分類B23K 11/24 20060101AFI20250527BHJP(工作機械;他に分類されない金属加工)
要約【課題】フラッシュ溶接タイプの溶接機であって、進行方向に沿って、第1長尺金属製品の終端と第2長尺金属製品の先端とを溶接する溶接機を提供する。
【解決手段】溶接機は、進行方向(X)に沿ってスライドする台車と、第1把持手段(21、22)を有する第1構造体(20)と、第2把持手段(31、32)を有する、台車にスライド可能に支持される第2の構造体(30)と、第1把持手段(21、22)及び第2把持手段(31、32)にそれぞれ接続された導体(210)を備え、主電圧を供給する電源グループ(40)と、を備える。電力グループ(40)は、少なくとも1つのインバータ、少なくとも1つの変圧器、少なくとも1つの整流器、制御ユニットから構成される。

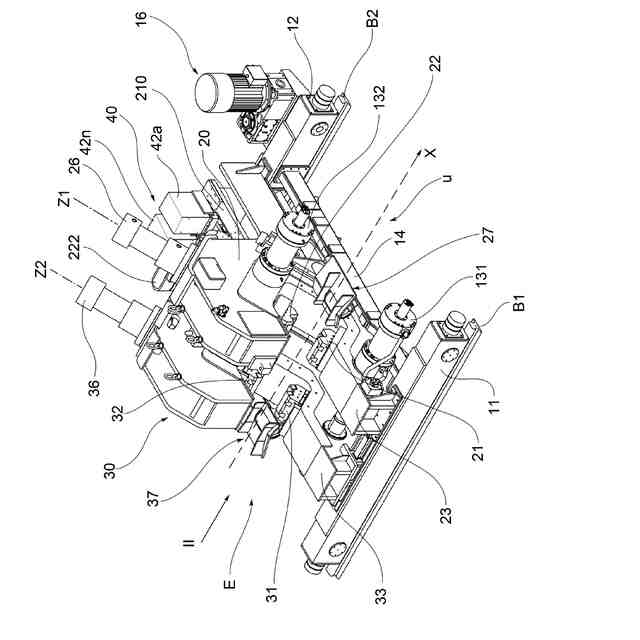

【選択図】図1
特許請求の範囲【請求項１】
進行方向（Ｘ）に沿って移動する長尺金属製品の搬送ライン上に設置され、進行方向（Ｘ）に沿って第１長尺金属製品の終端と第２長尺金属製品の先端とを溶接するためのフラッシュ溶接タイプの溶接機（１）であって：

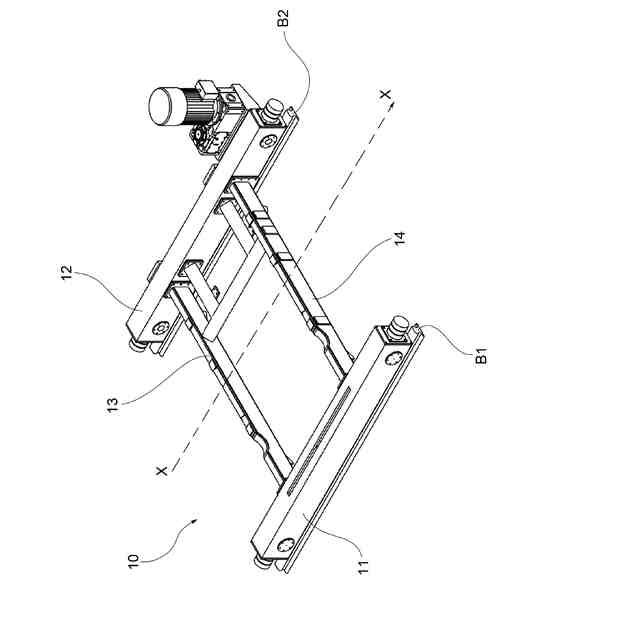

進行方向（Ｘ）に沿ってスライドする台車（１０）と、
台車（１０）によって支持され、その一部に搬送ラインに沿って進む長尺金属製品のための第１通路シートを特定する第１構造体（２０）と、
第１通路シートで第１構造体（２０）上に配置され、第１長尺金属製品の終端部又は第２長尺金属製品の先端部を把持する第１把持手段（２１、２２）と、

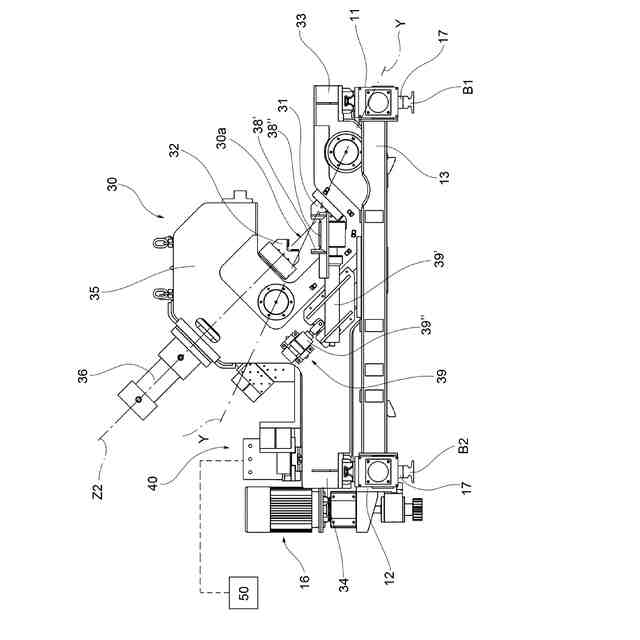

台車（１０）によってスライド可能に支持された第２構造体（３０）であって、第１構造体（２０）及び台車（１０）自体の両方と共に進行方向（Ｘ）に平行にスライドし、搬送ラインに沿って進行する長尺金属製品のための第２通路シートをその一部に特定し、第２通路シートは、進行方向（Ｘ）に沿って第１通路シートと整列している、第２構造体（３０）と、
第２通路シートで第２構造体（３０）上に配置され、第２長尺金属製品の先端部又は第１長尺金属製品の終端部を把持する第２把持手段（３１、３２）と、
主電圧を供給する電源クループであって、終端及び先端に電流を供給する、第１把持手段（２１、２２）及び第２把持手段（３１、３２）にそれぞれ接続された導体（２１０；１２１、１２２）を備える電源グループ（４０）と、
を備え、

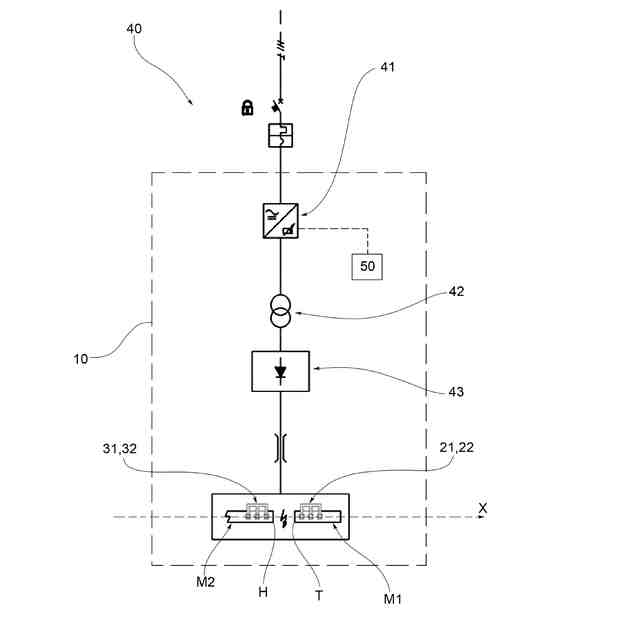

電源グループ（４０）は、

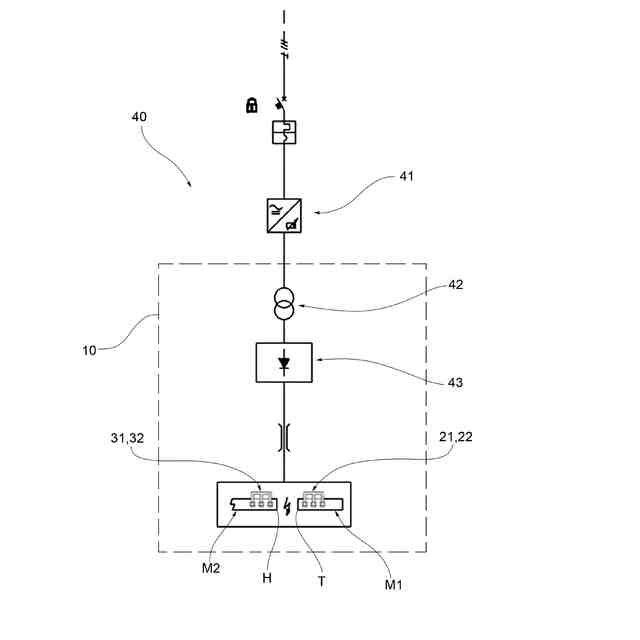

台車に搭載又は台車の外部に設置された少なくとも1つのインバータ（４１）と、
台車に搭載され、インバータ（４１）から電力が供給される少なくとも1つの変圧器（４２）と、
台車に搭載され、変圧器（４２）と、第１把持手段（２１）及び第２把持手段（２２）を介して、電気的に接続される少なくとも１つの整流器（４３）と、
制御ユニット（５０）と、
を有する溶接機（１）において、
インバータ（４１）は、周波数が可変の単相又は多相インバータであり、制御ユニット（５０）は、７００Ｈｚを超える周波数でインバータ（４１）を動作させるようにプログラムされており、
少なくとも1つの変圧器は、予め特定された公称電源周波数ｆｎで、予め定義された公称電力Ｐｎを供給するサイズであり、
ここで、：
溶接中に生成される動作電力Ｐｅｘについて、変圧器の予め設定された公称電力Ｐｎが、動作電力Ｐｅｘ未満であり、公称供給周波数ｆｎが７００Ｈｚ未満である場合、少なくとも１つの変圧器（４２）は、７００Ｈｚを超える周波数において、動作電力Ｐｅｘと等しいか、又はそれ以上の有効電力Ｐｅを供給するようなサイズにされるか；それとも、
溶接中に生成される動作電力Ｐｅｘについて、変圧器の予め定義された公称電力Ｐｎが、動作電力Ｐｅｘと少なくとも等しく、公称供給周波数ｆｎが７００Ｈｚより大きい場合、少なくとも１つの変圧器（４２）は、公称供給周波数ｆｎより大きい周波数において、動作電力Ｐｅｘより大きい有効電力Ｐｅを供給するようなサイズにされる、
ことを特徴とする溶接機（１）。
続きを表示（約 1,300 文字）【請求項２】
制御ユニット（５０）は、７００～２０００Ｈｚの周波数でインバータ（４１）を作動させるようにプログラムされている、請求項１に記載の溶接機（１）。
【請求項３】
制御ユニット（５０）は、９００～１１００Ｈｚ、好ましくは約１０００Ｈｚの周波数でインバータ（４１）を作動させるようにプログラムされている、請求項１に記載の溶接機（１）。
【請求項４】
電力グループ（４０）は、互いに並列に接続された複数の変圧器（４２ａ、４２ｂ、...４２ｎ）から構成され、複数の変圧器の各々は、所定の公称電源周波数ｆｎにおいて、所定の公称電力Ｐｎａ、Ｐｎｂ...を供給するサイズであり、複数の変圧器の公称電力Ｐｎａ、Ｐｎｂ．．．Ｐｎｎの合計が次のいずれかである：
－所定の公称電源周波数ｆｎが７００Ｈｚ未満である場合、溶接中に生成される動作電力Ｐｅｘ未満である、この場合、複数の変圧器は、全体として、７００Ｈｚを超える周波数で、動作電力Ｐｅｘと等しいかそれ以上の有効電力Ｐｅを供給するようなサイズである；又は
－所定の公称電源周波数ｆｎが７００Ｈｚより大きい場合、溶接中に生成される動作電力Ｐｅｘに少なくとも等しい、この場合、複数の変圧器は、全体として、公称電源周波数ｆｎよりも大きい周波数において、動作電力Ｐｅｘよりも大きい有効電力Ｐｅを供給するようなサイズである、
請求項１、２、３のいずれかに記載の溶接機（１）。
【請求項５】
動作電力Ｐｅｘは、２００～２０００ｋＶＡの間で構成される値を有する、請求項１に記載の溶接機（１）。
【請求項６】
１つ又は複数の変圧器（４２；４２ａ、４２ｂ、...４２ｎ）の各々は、１５０～７００ｋｇの重量を有する、請求項１に記載の溶接機（１）。
【請求項７】
１つ又は複数の変圧器（４２；４２ａ、４２ｂ、...４２ｎ）の各々のサイズは、
－高さｈが４５０ｍｍ～６５０ｍｍ；
－長さＬが４００ｍｍ～４５０ｍｍ；及び
－深さｐが３００ｍｍ～３５０ｍｍ
である、請求項１に記載の溶接機（１）。
【請求項８】
電源グループ（４０）は、昇圧電圧を供給するシステムを有する、先行する請求項１～７のいずれかに記載の溶接機（１）。
【請求項９】

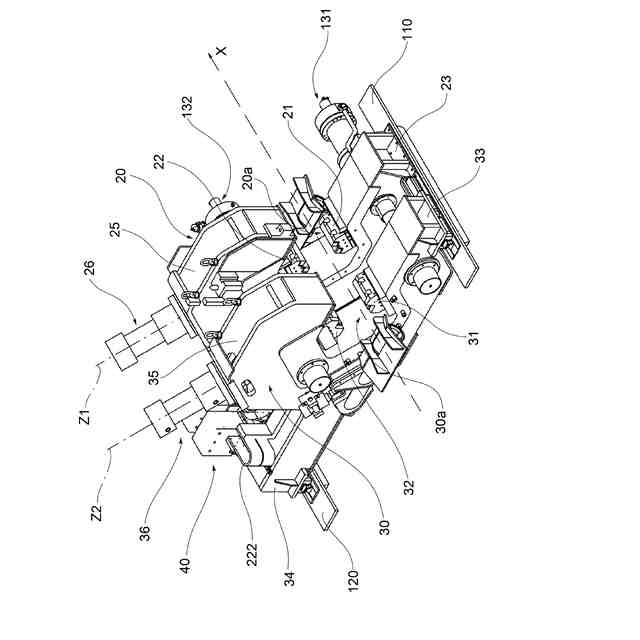

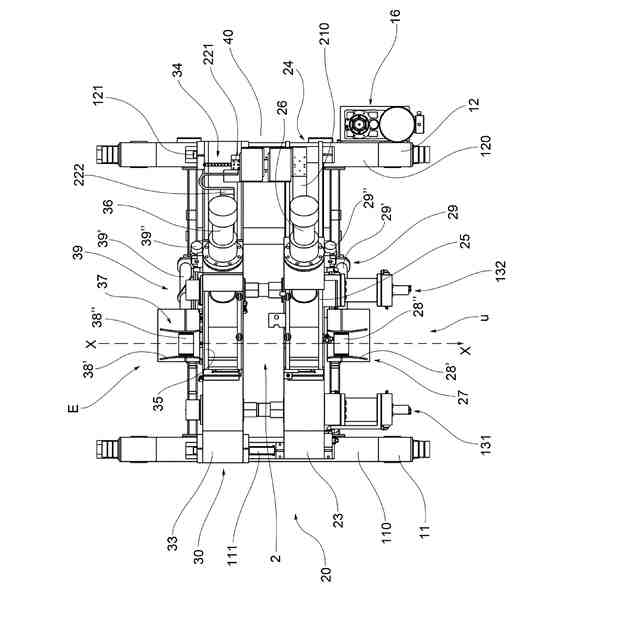

第１構造体（２０）及び第２構造体（３０）のそれぞれは、進行方向（Ｘ）を横切る長手方向に延びており、長手方向の対向した位置で台車（１０）に設けた支持部分（２３、２４；３３、３４）の間に接続されており、それぞれの支持部分の間には、それぞれの把持手段（２１、２２；３１、３２）のアクチュエータを収容するフレーム（２５、３５）が設けられている、請求項１に記載の溶接機（１）。
【請求項１０】
少なくとも1つの変圧器（４２）又は複数の変圧器（４２ａ、４２ｂ、...４２ｎ）は、第１構造体（２０）又は第２構造体（３０）のフレーム（２５、３５）の上部に配置される、請求項１に記載の溶接機（１）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、長尺金属物の溶接機に関する。
続きを表示（約 950 文字）【０００２】
本発明に係る溶接機は、フラッシュタイプであり、特に、ビレット（鋼片）、バー又はブルームのような長尺金属物の処理に適している。
【０００３】
操作上、溶接機は、通常、圧延機の上流に配置され、搬送ライン、特にローラーラインに沿って、連続する２つの長尺製品の先端と終端を溶接する。
【背景技術】
【０００４】
一般に、圧延工場では、鋳造装置又は貯蔵倉庫から直接送られてくる個々の金属製品は、継ぎ目なく圧延できるように溶接される。
【０００５】
このような金属製品は、典型的には、例えばビレット、バー、ブルームなどの鉄系の未完成品である。
【０００６】
溶接は、製品の終端を次の製品の先端と接合するために行われる。
【０００７】
一般に、溶接は、フラッシュ溶接として知られる技術によって、すなわち、溶接される製品に接続された電源によって生成される放電によって行われる。
【０００８】
より詳細には、制御された電流が、溶接しなければならない金属製品の２つの面を流れる。この電流がエネルギーを生み出し、２つの面を溶融温度にする（「フラッシング」ステップ）。２つの面が完全に溶けたところで電流を止め、２つの面を完全に接合させるまで融合する(アマルガムにする）。(「アップセット」ステップ）。
【０００９】
したがって、溶接の際には、製品をしっかりと固定する必要がある。このような目的のために、溶接機は、溶接中に製品を所定の位置に保持する把持手段を備えている。通常、把持手段は溶接電流の導体としても動作する。
【００１０】
一般に、このような把持手段は、典型的には、溶接される製品を直接接触するクランプから構成される。溶接が行われる際、溶接される製品の先端部と終端部を保持するクランプは、アップセット・シリンダーと呼ばれる油圧シリンダー又は電動シリンダーによって互いに接近させられる。この操作は、溶接される端部を接合し、介在物や気泡を除去し、溶融によって生じる材料の損失を補い、溶接される２つの部品間の実際の接着を可能にする。
（【００１１】以降は省略されています）
