公開番号2025083535
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025042194,2023070438
出願日2025-03-17,2018-06-27
発明の名称活動量計
出願人株式会社タニタ
代理人弁理士法人後藤特許事務所
主分類A61B 5/11 20060101AFI20250523BHJP(医学または獣医学;衛生学)
要約【課題】活動量計を日常的に携帯することによる利用者への負担を軽減する。
【解決手段】

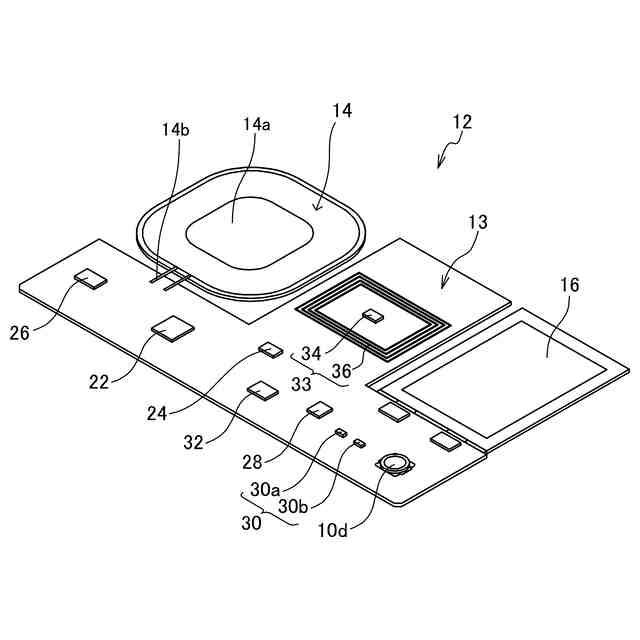

筐体と、筐体内に配置された内部構成部品と、を備えた活動量計であって、内部構成部品は、加速度センサ、加速度センサによる検出値に基づいて活動量を演算する処理部、及び記憶部を備えた基板と、二次電池と、二次電池への充電を行う受電回路と、を含み、基板、受電回路、及び二次電池が筐体内において略同一平面上に並列に配置される活動量計を提供する。
【選択図】図2A
特許請求の範囲【請求項１】
筐体と、前記筐体内に配置された内部構成部品と、を備えた活動量計であって、
前記内部構成部品は、
加速度センサ、前記加速度センサによる検出値に基づいて活動量を演算する処理部、及び記憶部を備えた基板と、
二次電池と、
前記二次電池への充電を行う受電回路と、を含み、

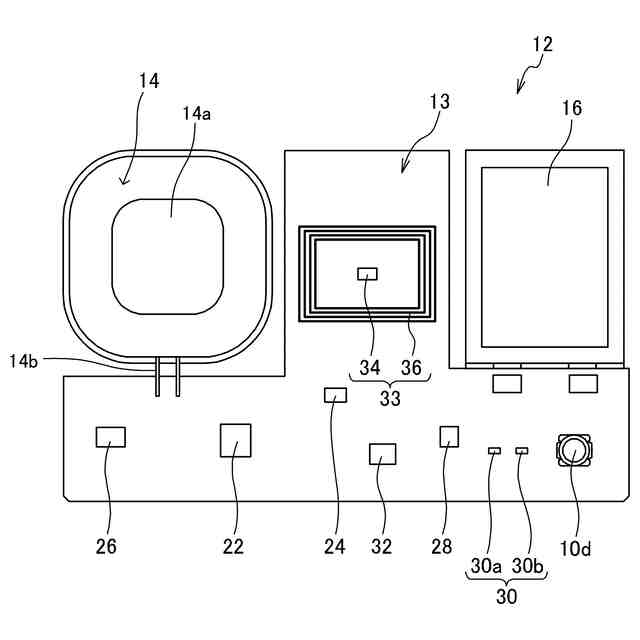

前記基板、前記受電回路、及び前記二次電池が前記筐体内において略同一平面上に並列に配置された、
活動量計。

発明の詳細な説明【技術分野】
【０００１】
本発明は、活動量計に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、利用者に携帯される活動量計としての歩数計が開示されている。この歩数計を構成するケースの内部には、加速度センサ（１１）、処理チップ（１２）及びボタン電池（１４）が設けられる歩数測定基板（１０）、並びに誘導コイル（２１）及び通信チップ（２２）が設けられる通信基板（２０）等の構成部品が配置されている。
【０００３】
この歩数計の歩数測定基板（１０）はボタン電池（１４）を搭載する第一の面と、加速度センサ（１１）及び処理チップ（１２）を搭載する第二の面と、を備えている。また、通信基板（２０）は通信チップ（２２）を搭載する第三の面と、誘導コイル（２１）を搭載する第四の面と、を有している。
【０００４】
そして、歩数測定基板（１０）及び通信基板（２０）は、それぞれの第二の面及び第三の面を対向させて積層された状態で歩数計の内部に設けられている。
【先行技術文献】
【特許文献】
【０００５】
特許第５４８９１０５号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記歩数計では、歩数測定基板（１０）と通信基板（２０）をケースの上下に位置するので、これらが立体的に結合してケース内に収容する構成をとることで、歩数計（１）全体の小型化を図っている。
【０００７】
しかしながら、歩数測定基板（１０）及び通信基板（２０）が上下に積層された構造は、これら基板及び基板に搭載されるチップ等の部品類が相互に干渉しないように、積層された基板の間にある程度スペースを確保する必要がある。このため、歩数計の厚みを小さくするには限界があった。
【０００８】
特に、歩数計などの利用者の日常的な活動に基づく体動を表すパラメータを検出す活動量計は、利用者による日常的な携帯（長時間の携帯）が想定される。このため、日常的な携帯による利用者への負担をできるだけ軽減することが望まれる。
【０００９】
このような事情に鑑み、本発明は、活動量計を日常的に携帯することによる利用者への負担を軽減することを目的とする。
【課題を解決するための手段】
【００１０】

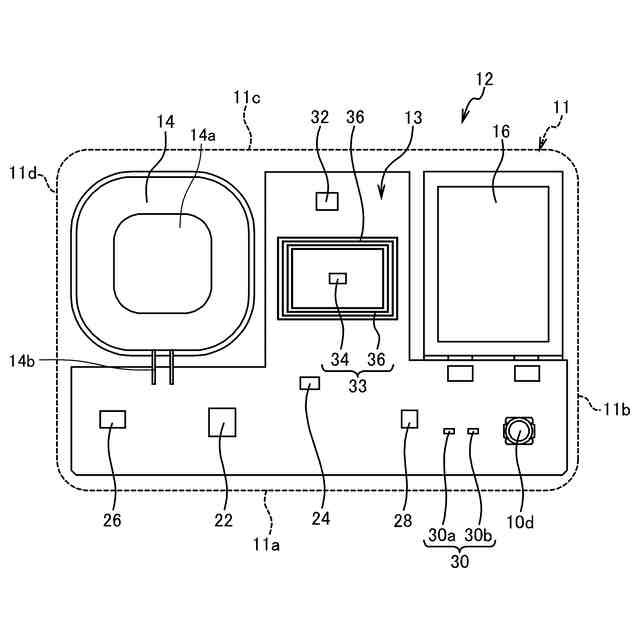

本発明のある態様によれば、筐体と、筐体内に配置された内部構成部品と、を備えた活動量計が提供される。内部構成部品は、加速度センサ、加速度センサによる検出値に基づいて活動量を演算する処理部、及び記憶部を備えた基板と、二次電池と、二次電池への充電を行う受電回路と、を含む。特に、基板、受電回路、及び二次電池が筐体内において略同一平面上に並列に配置される。
（【００１１】以降は省略されています）
