公開番号2025083029
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196674
出願日2023-11-20
発明の名称回動ロック付き防水構造、引掛形防水コードコネクタボディ、引掛形防水プラグ、引掛形防水パネルコンセント、引掛形防水フランジインレット、防水カバー、引掛形防水パネルコンセント用アダプター、及び引掛形防水フランジインレット用アダプター
出願人アメリカン電機株式会社
代理人個人,個人
主分類H01R 13/52 20060101AFI20250523BHJP(基本的電気素子)
要約【課題】製造コストを抑えることが可能であり、しかも利便性の高い回動ロック付き防水構造を提供する。

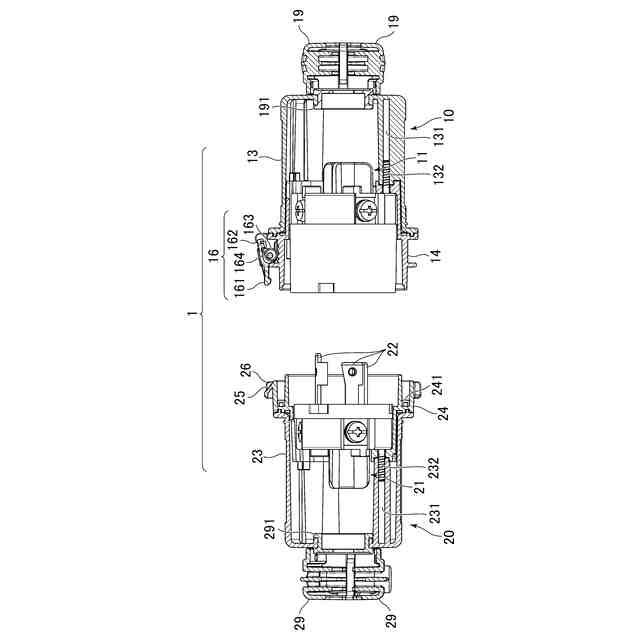

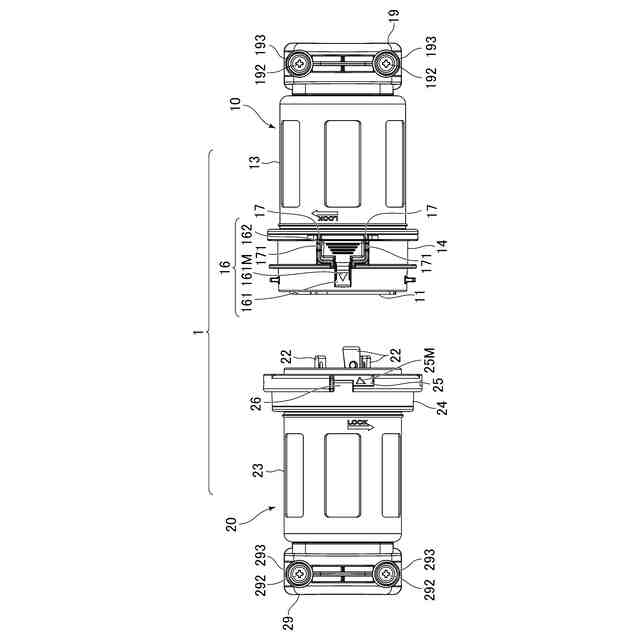

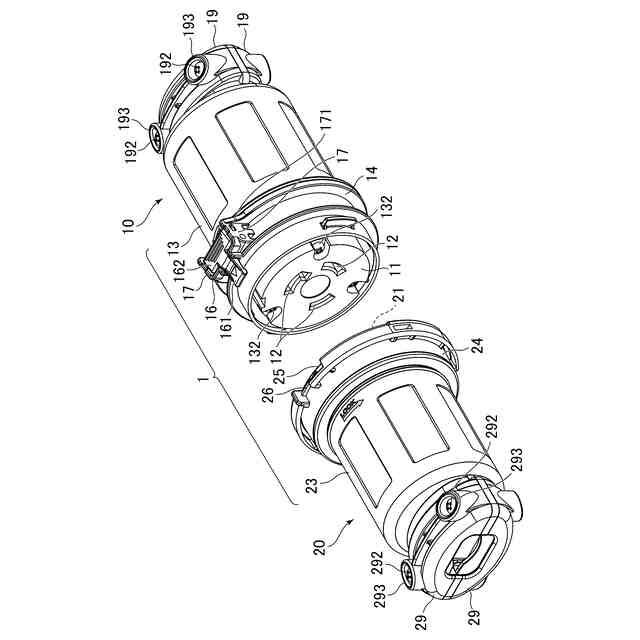

【解決手段】回動ロック付き防水構造1は、引掛形接続器本体11,21の接続端以外を個別に覆うようにして取付けられ、互いに嵌合可能なハウジング13,23を備え、ハウジング13には、ハウジング23の側に先端側を向けたシーソー式のクリップ16が取付けられ、ハウジング23には、クリップ16の先端側161を滑らかに押上げて開成するガイドスロープ25と、ガイドスロープ25に隣接するクリップ受け26とが備えられ、クリップ16の先端側161が開成されない限りは引掛形接続器本体11,21の回動戻りが生じないようにした。
【選択図】図1

特許請求の範囲【請求項１】
被覆電線を接続する一対の引掛形接続器本体の接続端以外を個別に覆うようにして取付けられ、互いに嵌合可能な第一のハウジング及び第二のハウジングを備え、
前記第一のハウジングには、
前記第二のハウジングの側に先端側を向けたシーソー式のクリップが取付けられ、
前記第二のハウジングには、
前記一対の引掛形接続器本体の一方が他方へ差込まれる際に前記クリップの先端側を滑らかに押上げて開成するガイドスロープと、
前記ガイドスロープの周方向に隣接する位置に設けられ、接続のために前記一対の引掛形接続器本体を回動させた際に前記ガイドスロープを横滑りした前記クリップの先端側を係止するクリップ受けとが備えられ、
前記第一のハウジングの前記クリップの先端側が開成されない限りは前記一対の引掛形接続器本体の回動戻りが生じないようにした
ことを特徴とする回動ロック付き防水構造。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の回動ロック付き防水構造において、
前記第一のハウジングと前記第二のハウジングとの嵌合部に配置される防水パッキングを備える
ことを特徴とする回動ロック付き防水構造。
【請求項３】
請求項１に記載の回動ロック付き防水構造において、
前記第一のハウジングは、
前記クリップの回動シャフトを支持するようにして立設された一対の隔壁と、
前記一対の隔壁の前記クリップの元端側に同軸で設けられた貫通孔とを備え、
前記一対の隔壁の前記貫通孔の間に結束バンドが架渡されると前記クリップの元端側の押下げが阻止されるようにした
ことを特徴とする回動ロック付き防水構造。
【請求項４】
請求項１に記載の前記引掛形接続器本体としての引掛形コードコネクタボディ本体と、
請求項１に記載の回動ロック付き防水構造の前記第一のハウジングと
を備えることを特徴とする引掛形防水コードコネクタボディ。
【請求項５】
請求項４に記載の引掛形防水コードコネクタボディにおいて、
前記第一のハウジングの反接続端側には、被覆電線を挟持するためのグリップが設けられると共に、前記被覆電線の周囲の隙間に防水ブッシングが配置されていることを特徴とする引掛形防水コードコネクタボディ。
【請求項６】
請求項１に記載の前記引掛形接続器本体としての引掛形プラグ本体と、
請求項１に記載の回動ロック付き防水構造の前記第二のハウジングと
を備えることを特徴とする引掛形防水プラグ。
【請求項７】
請求項６に記載の引掛形防水プラグにおいて、
前記第二のハウジングの反接続端側には、被覆電線を挟持するためのグリップが設けられると共に、前記被覆電線の周囲の隙間に防水ブッシングが配置されていることを特徴とする引掛形防水プラグ。

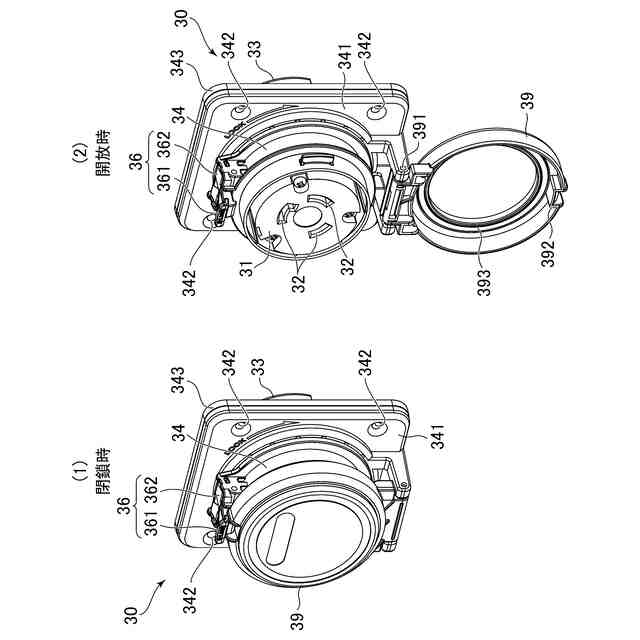

【請求項８】
請求項１に記載の前記引掛形接続器本体としての引掛形パネルコンセント本体と、
請求項１に記載の回動ロック付き防水構造の前記第一のハウジングとを備える
ことを特徴とする引掛形防水パネルコンセント。

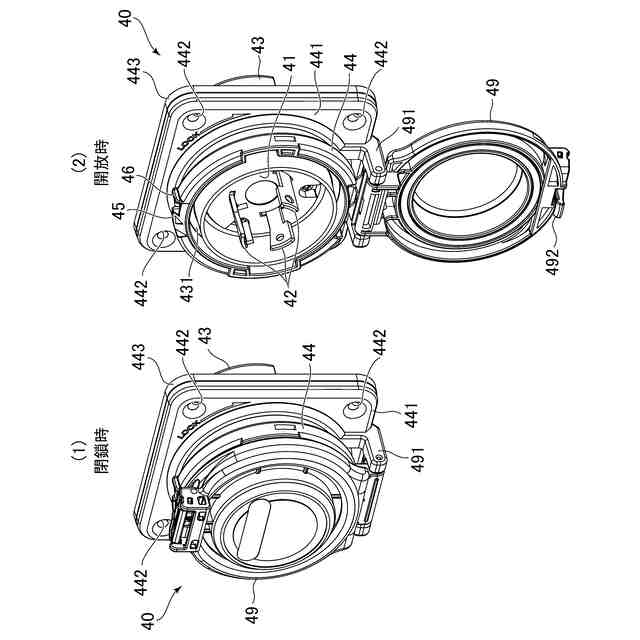

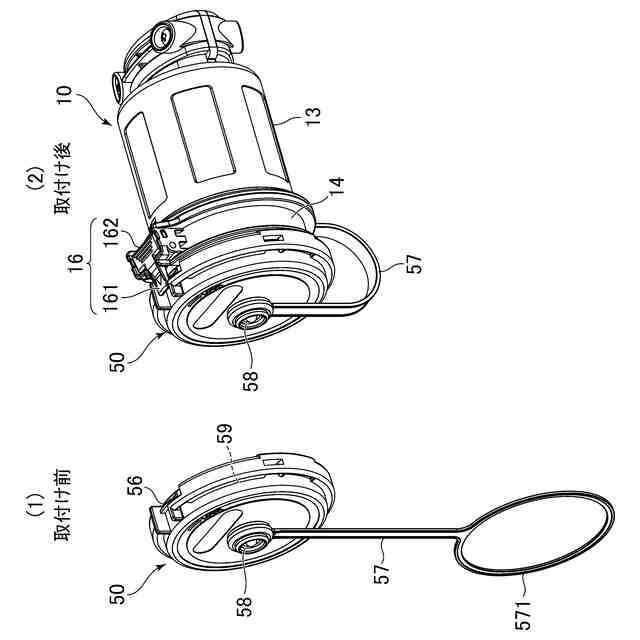

【請求項９】
請求項８に記載の引掛形防水パネルコンセントにおいて、
前記第一のハウジングの接続端側に嵌合可能なヒンジ式防水カバーを備え、
前記ヒンジ式防水カバーには、前記第一のハウジングの前記クリップに係止可能なクリップ受けが設けられている
ことを特徴とする引掛形防水パネルコンセント。
【請求項１０】
請求項９に記載の引掛形防水パネルコンセントにおいて、
前記クリップの先端側には、反り返し状の把手が設けられており、
当該引掛形防水パネルコンセントの接続端に差込まれるべき引掛形防水プラグをユーザが手で把持したまま当該手の親指の背で前記クリップを開成できるようになっている
ことを特徴とする引掛形防水パネルコンセント。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＡＣ電源電線などの被覆電線を接続する一対の引掛形接続器本体に取付けられる回動ロック付き防水構造、引掛形防水コードコネクタボディ、引掛形防水プラグ、引掛形防水パネルコンセント、引掛形防水フランジインレット、防水カバー、引掛形防水パネルコンセント用アダプター、及び引掛形防水フランジインレット用アダプターに関する。なお、ここでいう「被覆電線」には、例えば撚線構造の電線に絶縁被覆を施した電線コード、電線ケーブル等が含まれるものとする。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ＡＣ電源電線などの被覆電線を接続する引掛形・防水形接続器として、例えばＪＩＳ規格や米国ＮＥＭＡ規格に準拠した引掛形防水コードコネクタボディ、引掛形防水プラグ等が知られている（特許文献１，非特許文献１等を参照）。例えばユーザは、左手に把持した引掛形防水コードコネクタボディの刃受穴に右手で把持した引掛形防水プラグの鍵状栓刃を差込み、これらの引掛形防水コードコネクタボディ及び引掛形防水プラグを右周りに所定角度だけ回動させることにより、刃受穴の奥の刃受に鍵状栓刃を係止させてプラグの抜けを防止すると共に、防水性能（及び耐塵性能）を得ることができる。その他にも、引掛形防水プラグに接続可能な引掛形防水パネルコンセント、引掛形防水コードコネクタボディに接続可能な引掛形防水フランジインレットなどの引掛形・防水形接続器も公知である。これらの引掛形・防水形接続器には、防水（及び耐塵）を図るためのゴム製カバー、金属製プレート、金属製カバーなどが用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２１０４２６号公報
【非特許文献】
【０００４】
製品情報「防水形接続器シリーズ」，アメリカン電機株式会社，［令和５年９月２７日検索］，インターネット＜ＵＲＬ：https://www.americandenki.co.jp/products/c0wpdv/＞
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の引掛形・防水形接続器は、ゴム製カバー、金属製プレート、金属製カバーなどを要するため、防水性能（及び耐塵性能）を有しない引掛形接続器と比較して製造コストを抑えるのが難しい。また、従来の引掛形・防水形接続器は、一般に、被覆電線の捻回に起因して回動戻りの生じる可能性が完全に排除できないような過酷な使用状況下では、電気的接続が不安定になることを許容するか、又は、回動戻りを防ぐための別途の措置を講じる必要があった。
【０００６】
そこで、本発明はかかる問題に鑑みてなされたものであり、製造コストを抑えることが可能であり、しかも利便性の高い回動ロック付き防水構造、これに適合した互換性の高い引掛形防水コードコネクタボディ、引掛形防水プラグ、引掛形防水パネルコンセント、引掛形防水フランジインレット、これに適合した利便性の高い防水カバー、引掛形防水パネルコンセント用アダプター、及び引掛形防水フランジインレット用アダプターを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために本発明に係る回動ロック付き防水構造は、被覆電線を接続する一対の引掛形接続器本体の接続端以外を個別に覆うようにして取付けられ、互いに嵌合可能な第一のハウジング及び第二のハウジングを備え、前記第一のハウジングには、前記第二のハウジングの側に先端側を向けたシーソー式のクリップが取付けられ、前記第二のハウジングには、前記一対の引掛形接続器本体の一方が他方へ差込まれる際に前記クリップの先端側を滑らかに押上げて開成するガイドスロープと、前記ガイドスロープの周方向に隣接する位置に設けられ、接続のために前記一対の引掛形接続器本体を回動させた際に前記ガイドスロープを横滑りした前記クリップの先端側を係止するクリップ受けとが備えられ、前記第一のハウジングの前記クリップの先端側が開成されない限りは前記一対の引掛形接続器本体の回動戻りが生じないようにしたことを特徴とする。
【０００８】
上記課題を解決するために本発明に係る回動ロック付き防水構造において、前記第一のハウジングと前記第二のハウジングとの嵌合部に配置される防水パッキングを備えてもよい。
【０００９】
上記課題を解決するために本発明に係る回動ロック付き防水構造において、前記第一のハウジングは、前記クリップの回動シャフトを支持するようにして立設された一対の隔壁と、前記一対の隔壁の前記クリップの元端側に同軸で設けられた貫通孔とを備え、前記一対の隔壁の前記貫通孔の間に結束バンドが架渡されると前記クリップの元端側の押下げが阻止されるようにしてもよい。
【００１０】
上記課題を解決するために本発明に係る引掛形防水コードコネクタボディは、前記引掛形接続器本体としての引掛形コードコネクタボディ本体と、本発明に係る一の回動ロック付き防水構造の前記第一のハウジングとを備えることを特徴とする。
（【００１１】以降は省略されています）
