公開番号2025082991
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196596
出願日2023-11-20
発明の名称撮影方法、外観検査方法、制御装置、および、撮影システム
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類B25J 13/08 20060101AFI20250523BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】ロボットがワークを把持した状態で、ワークの所望の部位を効率的に撮影する。
【解決手段】ワークを撮影する撮影方法は、(b)把持しているワークがいずれかの撮影姿勢となるようにワークの位置および姿勢の少なくとも一方をロボットに調整させるステップと、(c)いずれかの撮影姿勢とされたワークの対象部位をカメラに撮影させるステップと、(d)ロボットがワークを把持し直すことなく未撮影の対象部位を撮影できる場合、新たな撮影姿勢でステップ(b)およびステップ(c)を実行するステップと、(e)ロボットがワークを把持したまま未撮影の対象部位を撮影できる他の撮影姿勢をワークが取り得ない場合、撮影姿勢情報とそれまでにステップ(c)が実行された撮影姿勢とに基づいて、新たな把持部位および把持姿勢で把持し直すようにロボットを制御し、新たな撮影姿勢でステップ(b)およびステップ(c)を実行するステップと、を含む。
【選択図】図1
特許請求の範囲【請求項１】
ワークを撮影する撮影方法であって、
（ａ）ロボットに前記ワークを把持させるステップと、
（ｂ）把持している前記ワークの姿勢が、前記ワークのうちの撮影対象とする複数の対象部位を撮影し得るあらかじめ定められた複数の撮影姿勢のうちの、いずれかの撮影姿勢となるように、カメラに対する前記ワークの位置および姿勢の少なくとも一方を前記ロボットに調整させるステップと、
（ｃ）前記ロボットに把持されて前記いずれかの撮影姿勢とされた前記ワークの前記対象部位を前記カメラに撮影させるステップと、
（ｄ）前記ロボットが前記ワークを把持し直すことなく、未撮影の前記対象部位を撮影することができる撮影姿勢であって、それまでに前記ステップ（ｃ）が実行された前記撮影姿勢とは異なる他の撮影姿勢を前記ワークが取り得る場合、
前記他の撮影姿勢を新たな撮影姿勢として前記ステップ（ｂ）および前記ステップ（ｃ）を実行するステップと、
（ｅ）前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影することができる前記他の撮影姿勢を前記ワークが取り得ない場合、
前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに前記ステップ（ｃ）が実行された前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で把持し直すように前記ロボットを制御し、前記他の撮影姿勢を前記新たな撮影姿勢として前記ステップ（ｂ）および前記ステップ（ｃ）を実行するステップと、
を含む撮影方法。
続きを表示（約 2,600 文字）【請求項２】
請求項１に記載の撮影方法であって、
前記ステップ（ｅ）において、
前記撮影姿勢情報に基づいて、未撮影の前記対象部位のうち最も多くの前記対象部位を撮影し得る前記撮影姿勢における前記把持部位および把持姿勢が特定される、
撮影方法。
【請求項３】
請求項１に記載の撮影方法であって、
（ｆ）前記ステップ（ａ）の前に実行されるステップであって、
前記カメラとは異なる第２カメラに、前記ロボットが把持していない状態の複数の前記ワークを撮影させ、
前記第２カメラにより取得された複数の前記ワークの画像に基づいて、複数の前記ワークのうち少なくとも前記ロボットが把持する対象として特定された前記ワークの位置および姿勢を推定し、
特定された前記ワークについて推定された前記位置および姿勢に基づいて、前記ロボットが前記ワークを把持することができる前記ワークの少なくとも１つの前記把持部位および把持姿勢を特定し、
前記ロボットに、特定された前記ワークを前記把持部位および把持姿勢で把持させる、
ステップをさらに含む、
撮影方法。
【請求項４】
請求項３に記載の撮影方法であって、
前記ステップ（ｆ）において、
特定された前記ワークについて、推定した前記位置および姿勢と、前記撮影姿勢情報とに基づいて、前記あらかじめ定められた複数の撮影姿勢のうち最も多くの前記撮影姿勢において前記ワークを撮影できる前記把持部位および把持姿勢が特定される、
撮影方法。
【請求項５】
請求項１に記載の撮影方法であって、
前記撮影姿勢情報において、前記対象部位が前記ロボットの把持により遮蔽されないか否かに基づいて、前記対象部位を撮影可能な前記撮影姿勢に対応する前記把持部位および把持姿勢であるか否かが設定されている、
撮影方法。
【請求項６】
請求項１に記載の撮影方法であって、
前記撮影姿勢情報において、前記ロボットに装備されたグリッパーの回転軸方向と、前記ワークを撮影する前記カメラの撮影方向と、のなす角度が９０度以上であるか否かに基づいて、前記対象部位を撮影可能な前記撮影姿勢に対応する前記把持部位および把持姿勢であるか否かが設定されている、
撮影方法。
【請求項７】
請求項１に記載の撮影方法であって、
前記撮影姿勢情報において、前記ロボットに把持された前記ワークが前記カメラの撮影範囲に到達できるか否かに基づいて、前記対象部位を撮影可能な前記撮影姿勢に対応する前記把持部位および把持姿勢であるか否が設定されている、
撮影方法。
【請求項８】
請求項１から７のいずれか一項に記載の撮影方法を用いた外観検査方法であって、
前記ロボットに把持されて前記いずれかの撮影姿勢とされた前記ワークを前記カメラが撮影することにより取得された画像を用いて、前記ワークの外観検査を行う、
外観検査方法。
【請求項９】
ロボットの動作を制御する制御装置であって、
ワークの姿勢が、前記ワークのうちの撮影対象とする複数の対象部位を撮影し得るあらかじめ定められた複数の撮影姿勢のうちの、いずれかの撮影姿勢となるように、前記ワークを把持した前記ロボットが、カメラに対する前記ワークの位置および姿勢の少なくとも一方を調整した状態で、前記カメラによりいずれかの前記対象部位が１回以上撮影された後に、
（ｉ）前記ロボットが前記ワークを把持し直すことなく、未撮影の前記対象部位を撮影することができる撮影姿勢であって、それまでに撮影が行われた撮影姿勢とは異なる他の撮影姿勢を前記ワークが取り得る場合、
前記他の撮影姿勢を新たな撮影姿勢として、前記カメラに対する前記ワークの前記位置および姿勢を変更するように、前記ロボットを制御するステップと、
（ｉｉ）前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影することができる前記他の撮影姿勢を前記ワークが取り得ない場合、
前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに撮影が行われた前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で把持し直すように前記ロボットを制御するステップと、
のうち少なくとも一方を実行する、
制御装置。
【請求項１０】
カメラと制御装置とを有する撮影システムであって、
前記制御装置は、
ロボットの動作を制御するロボット制御部であって、ワークを把持したままあらかじめ定められた複数の撮影姿勢のうちのいずれかの撮影姿勢となるように、前記ワークの位置および姿勢の少なくとも一方を前記ロボットに調整させる、ロボット制御部と、
前記ロボットに把持された状態で前記いずれかの撮影姿勢とされた前記ワークを撮影するように前記カメラの撮影動作を制御するカメラ制御部と、
を備え、
前記ロボットが前記ワークを把持し直すことなく、未撮影の対象部位を撮影できる場合には、
前記ロボットによる前記ワークの前記位置および姿勢の変更および前記カメラによる前記ワークの撮影について、前記ロボット制御部および前記カメラ制御部による各制御が繰り返され、
前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影できない場合には、
前記ロボット制御部が、
前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに撮影が行われた前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で前記ワークを把持し直すように、前記ロボットを制御し、
前記カメラ制御部が、前記ワークの前記対象部位を撮影するように、前記カメラを制御する、
撮影システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、撮影方法、外観検査方法、制御装置、および、撮影システムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１に記載の技術においては、ロボットがワークを把持した状態で、ワークを撮影して検査に用いる映像情報を取得する。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２１２６９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術においては、ロボットがワークを把持した部分がロボットの把持部に隠されてしまうため、当該部分を撮影することができない。このため、ロボットがワークを把持した状態でワークを撮影する場合に、所望の範囲を効率的に撮影できる技術が望まれていた。
【課題を解決するための手段】
【０００５】
本開示は、以下の形態として実現することが可能である。
【０００６】
本開示の第１形態によれば、ワークを撮影する撮影方法が提供される。この撮影方法は、ワークを撮影する撮影方法であって、（ａ）ロボットに前記ワークを把持させるステップと、（ｂ）把持している前記ワークの姿勢が、前記ワークのうちの撮影対象とする複数の対象部位を撮影し得るあらかじめ定められた複数の撮影姿勢のうちの、いずれかの撮影姿勢となるように、カメラに対する前記ワークの位置および姿勢の少なくとも一方を前記ロボットに調整させるステップと、（ｃ）前記ロボットに把持されて前記いずれかの撮影姿勢とされた前記ワークの前記対象部位を前記カメラに撮影させるステップと、（ｄ）前記ロボットが前記ワークを把持し直すことなく、未撮影の前記対象部位を撮影することができる撮影姿勢であって、それまでに前記ステップ（ｃ）が実行された前記撮影姿勢とは異なる他の撮影姿勢を前記ワークが取り得る場合、前記他の撮影姿勢を新たな撮影姿勢として前記ステップ（ｂ）および前記ステップ（ｃ）を実行するステップと、（ｅ）前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影することができる前記他の撮影姿勢を前記ワークが取り得ない場合、前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに前記ステップ（ｃ）が実行された前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で把持し直すように前記ロボットを制御し、前記他の撮影姿勢を前記新たな撮影姿勢として前記ステップ（ｂ）および前記ステップ（ｃ）を実行するステップと、を含む。
【０００７】
本開示の第２形態によれば、ロボットの動作を制御する制御装置が提供される。この制御装置は、ワークの姿勢が、前記ワークのうちの撮影対象とする複数の対象部位を撮影し得るあらかじめ定められた複数の撮影姿勢のうちの、いずれかの撮影姿勢となるように、前記ワークを把持した前記ロボットが、カメラに対する前記ワークの位置および姿勢の少なくとも一方を調整した状態で、前記カメラによりいずれかの前記対象部位が１回以上撮影された後に、（ｉ）前記ロボットが前記ワークを把持し直すことなく、未撮影の前記対象部位を撮影することができる撮影姿勢であって、それまでに撮影が行われた撮影姿勢とは異なる他の撮影姿勢を前記ワークが取り得る場合、前記他の撮影姿勢を新たな撮影姿勢として、前記カメラに対する前記ワークの前記位置および姿勢を変更するように、前記ロボットを制御するステップと、（ｉｉ）前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影することができる前記他の撮影姿勢を前記ワークが取り得ない場合、前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに撮影が行われた前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で把持し直すように前記ロボットを制御するステップと、のうち少なくとも一方を実行する。
【０００８】
本開示の第３形態によれば、カメラと制御装置とを有する撮影システムが提供される。この撮影システムにおいて、前記制御装置は、ロボットの動作を制御するロボット制御部であって、ワークを把持したままあらかじめ定められた複数の撮影姿勢のうちのいずれかの撮影姿勢となるように、前記ワークの位置および姿勢の少なくとも一方を前記ロボットに調整させる、ロボット制御部と、前記ロボットに把持された状態で前記いずれかの撮影姿勢とされた前記ワークを撮影するように前記カメラの撮影動作を制御するカメラ制御部と、を備え、前記ロボットが前記ワークを把持し直すことなく、未撮影の対象部位を撮影できる場合には、前記ロボットによる前記ワークの前記位置および姿勢の変更および前記カメラによる前記ワークの撮影について、前記ロボット制御部および前記カメラ制御部による各制御が繰り返され、前記ロボットが前記ワークを把持したままで前記ワークの前記位置および姿勢を変更したとしても、未撮影の前記対象部位を撮影できない場合には、前記ロボット制御部が、前記ロボットが前記ワークを把持する把持部位および前記ロボットの前記ワークに対する把持姿勢と、前記対象部位を撮影可能な前記撮影姿勢と、を対応付けた撮影姿勢情報と、それまでに撮影が行われた前記撮影姿勢と、に基づいて特定された新たな把持部位および把持姿勢で前記ワークを把持し直すように、前記ロボットを制御し、前記カメラ制御部が、前記ワークの前記対象部位を撮影するように、前記カメラを制御する。
【図面の簡単な説明】
【０００９】
本実施形態にかかるロボットシステムの概略構成を示す説明図である。

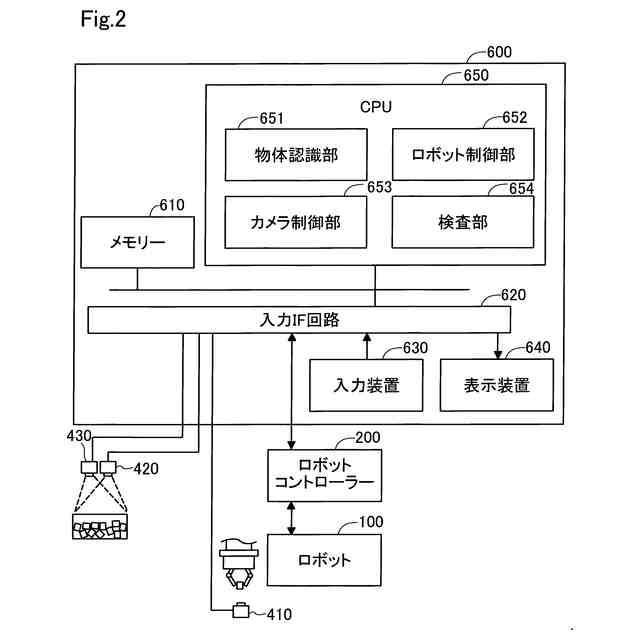

情報処理装置の機能を示すブロック図である。

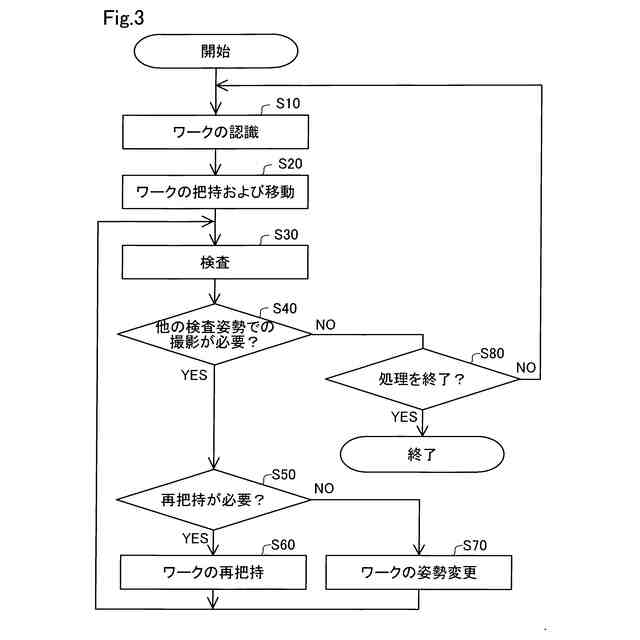

ワークの外観検査のために情報処理装置が実行する処理のフローチャートである。

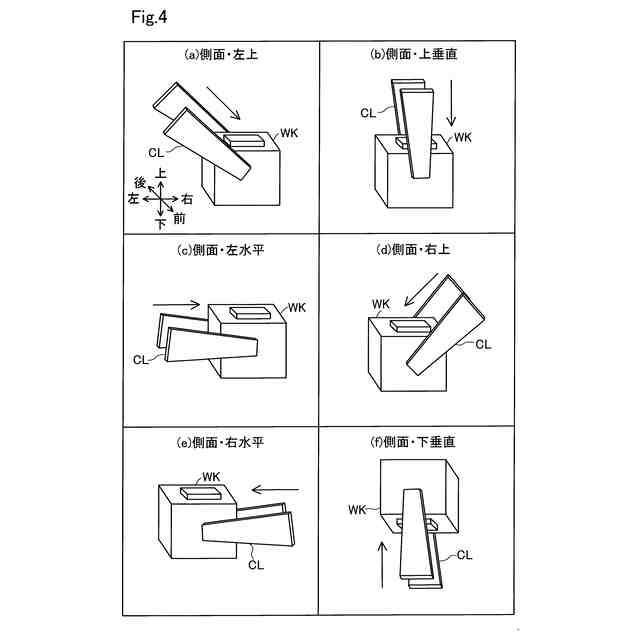

把持姿勢についての説明図である。

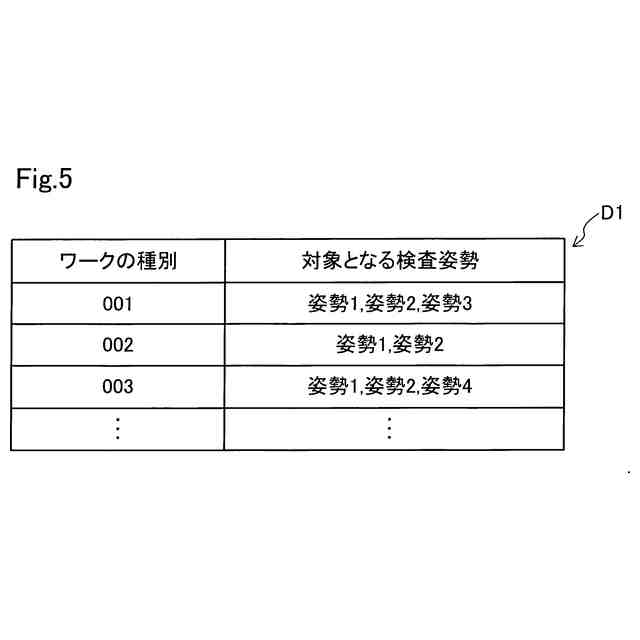

撮影姿勢情報Ｄ１を示す説明図である。

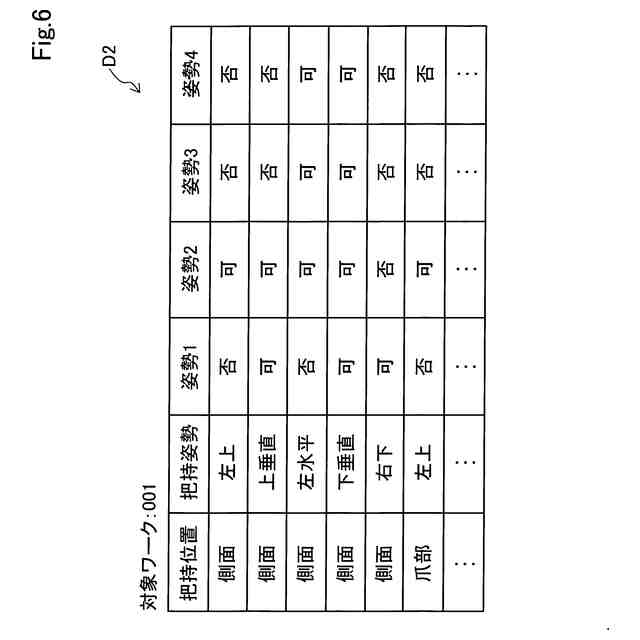

検査可否情報Ｄ２を示す説明図である。

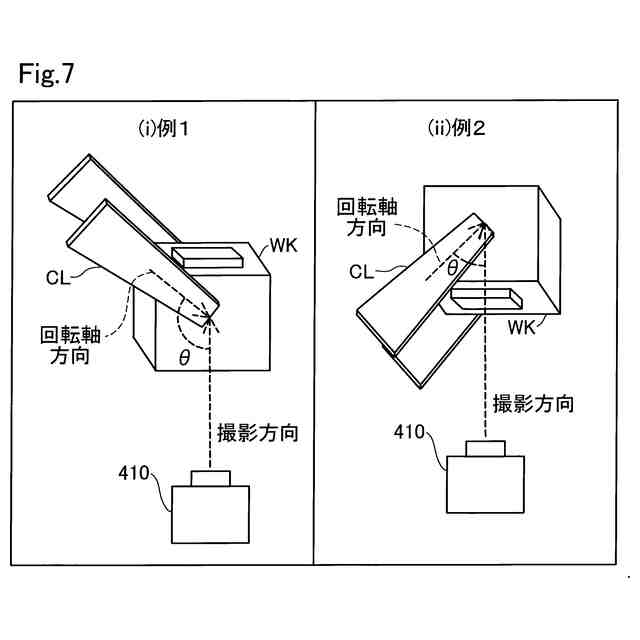

グリッパーの回転軸方向とカメラの撮影方向とがなす角度についての説明図である。
【発明を実施するための形態】
【００１０】
Ａ．実施形態：

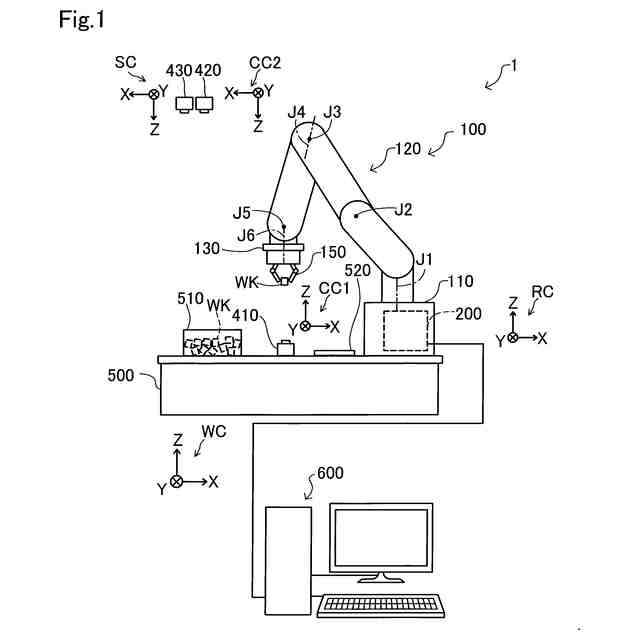

図１は、本実施形態にかかるロボットシステム１の概略構成を示す説明図である。ロボットシステム１は、ロボットが把持した状態のワークを撮影する。ロボットシステム１は、６軸ロボットであるロボット１００と、ロボットコントローラー２００と、第１カメラ４１０と、第２カメラ４２０と、深度センサー４３０と、作業台５００と、情報処理装置６００とを備える。第１カメラ４１０を「カメラ」ともよぶ。情報処理装置６００を「制御装置」ともよぶ。
（【００１１】以降は省略されています）
