公開番号2025081782
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025037298,2024130954
出願日2025-03-10,2020-02-21
発明の名称採血管ホルダー及び採血キット
出願人株式会社トップ
代理人個人
主分類A61B 5/154 20060101AFI20250520BHJP(医学または獣医学;衛生学)
要約【課題】圧縮された弾性鞘体に押圧されたときにも採血管が脱落することのない採血管ホルダーを提供する。
【解決手段】採血管ホルダー1は、採血管ホルダー本体11と保持部材12とを備える。

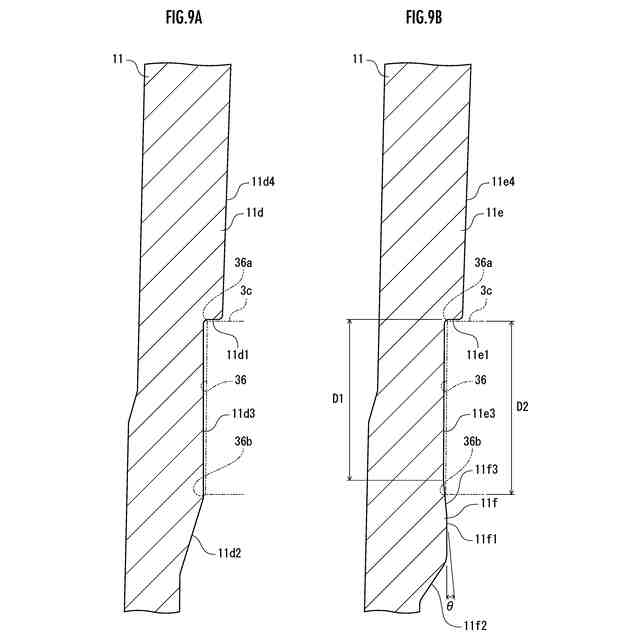

採血管ホルダー本体11は、針基15に支持された針管17と、針管17を被覆する弾性鞘体18とを備え、保持部材12は、圧接部材22を備える。採血管ホルダー本体11は、採血管ホルダー本体11の中空部に挿入された採血管に底部13側から当接することで採血管を採血管ホルダー本体11の軸方向に位置決めする複数の当接部11d,11e,11gを備え、当接部11d,11e,11gは、採血管ホルダー本体11の周方向において圧接部材22の間に配置される。

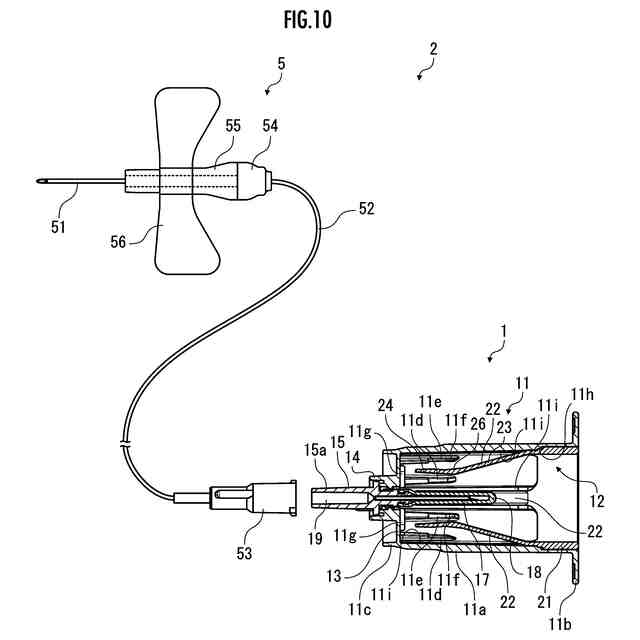

【選択図】図10
特許請求の範囲【請求項１】
真空採血管を保持する採血管ホルダーであって、
前記真空採血管が挿入される筒状の採血管ホルダー本体と、
前記採血管ホルダー本体の先端部に取り付けられ、前記真空採血管を穿刺する針管と、
前記採血管ホルダー本体内に設けられた複数の弾性変形可能な薄板状部材により構成され、前記採血管ホルダー本体の径方向に弾性変形して前記真空採血管の側面を押圧する圧接部材と、
前記採血管ホルダー本体内に設けられ、前記真空採血管の進入を止める第２の当接部と、
を備え、
前記圧接部材と前記第２の当接部は、前記採血管ホルダー本体の周方向に沿って交互に複数配置され、
前記第２の当接部は、前記採血管ホルダー本体の底部の内側面に立設すると共に、前記採血管ホルダー本体の筒壁の内周面から径方向内側に向かって突出するリブ状に構成され、当該リブ状に構成されることで前記採血管ホルダー本体の筒壁が当該リブ状の設けられていない他の部分より厚肉に形成されている、採血管ホルダー。
続きを表示（約 590 文字）【請求項２】
前記採血管ホルダー本体内に収容された前記針管の一端を覆うゴムスリーブを備え、
前記第２の当接部の内側には、前記ゴムスリーブが前記真空採血管に押されて圧縮されたときに当該ゴムスリーブを収容するスペースが形成されている、請求項１に記載の採血管ホルダー。
【請求項３】
複数の前記圧接部材の先端をつなぐ内接円は、前記第２の当接部の内端に沿った内接円と同心円であり、
複数の前記圧接部材の先端をつなぐ内接円の直径は、前記第２の当接部の内端に沿った内接円の直径より小さい、請求項１又は２に記載の採血管ホルダー。
【請求項４】
第２の当接部は、底部側が突出量の大きい段付き形状に構成され、中間部分に前記真空採血管の先端面と当接して前記真空採血管の進入を止める段差部が設けられ、開口側の端部に前記真空採血管のフランジ状部に係止して当該真空採血管の脱落を防止する係止部が設けられている、請求項１に記載の採血管ホルダー。
【請求項５】
請求項１から４までのいずれか１項記載の採血管ホルダーと、
シリンジに接続可能なシリンジ側コネクタ及び該シリンジ側コネクタに接続された該シリンジと前記針管が連通するように前記採血管ホルダー本体に接続可能なホルダー側コネクタを備える接続具と、を備えることを特徴とする採血キット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、採血管ホルダー及び採血キットに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、血液検査等で血液試料を採取する際には、採血キットが使用される。採血キットは、血管に穿刺される針管を備えるいわゆる翼状針（翼付針）等の採血具で生体から採血し、この採血した血液試料を採血管ホルダーに保持される真空採血管に貯留するものであり、採血具と、コネクタを介して該採血具に接続され、真空採血管を保持する採血管ホルダーとを備える。
【０００３】
前記採血管ホルダーとして、例えば、中空有底円筒状の採血管ホルダー本体と、該採血管ホルダー本体の内周面に内嵌されて該採血管ホルダー本体の中空部に挿入されるシリンジ等の採血管を着脱自在に保持する保持部材とを備えるものが知られている（例えば、特許文献１参照）。
【０００４】
特許文献１記載の採血管ホルダーは、前記採血管ホルダー本体の底部に取着された針基に支持されて該採血管ホルダー本体の中空部に突出する中空の針管を備えており、該採血管ホルダー本体の中空部に前記シリンジ等の採血管が挿入されると該針管が採血管を貫通し、採血した血液試料が該針管を介して該採血管に導入される。また、特許文献１記載の採血管ホルダーにおいて、前記保持部材は複数の圧接部材を備えており、該圧接部材は、前記採血管ホルダー本体の中空部に前記シリンジ等の採血管が挿入されたときに該採血管ホルダー本体の内周面側に揺動する一方、それ自体の弾性力により該採血管の外周面に圧接する。この結果、前記採血管ホルダーは、採血した血液試料が前記採血管に導入される間、前記採血管の外周面に圧接する前記圧接部材により該採血管を保持し、前記採血管ホルダー本体の中空部から該採血管が脱落することを防止することができる。
【先行技術文献】
【特許文献】
【０００５】
特開平５－３００８９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１記載の採血管ホルダーは、前記採血管ホルダー本体の中空部に前記採血管を挿入すると、前記針管を被覆する弾性鞘体が該採血管の先端部に押圧されて圧縮され、それ自体の弾性により原状に復帰しようとするときに、該採血管が該弾性鞘体に押圧されて該採血管ホルダー本体から脱落する虞があるという不都合がある。
【０００７】
本発明は、かかる不都合を解消して、圧縮された前記弾性鞘体に押圧されたときにも前記採血管が脱落することのない採血管ホルダーを提供することを目的とする。
【課題を解決するための手段】
【０００８】

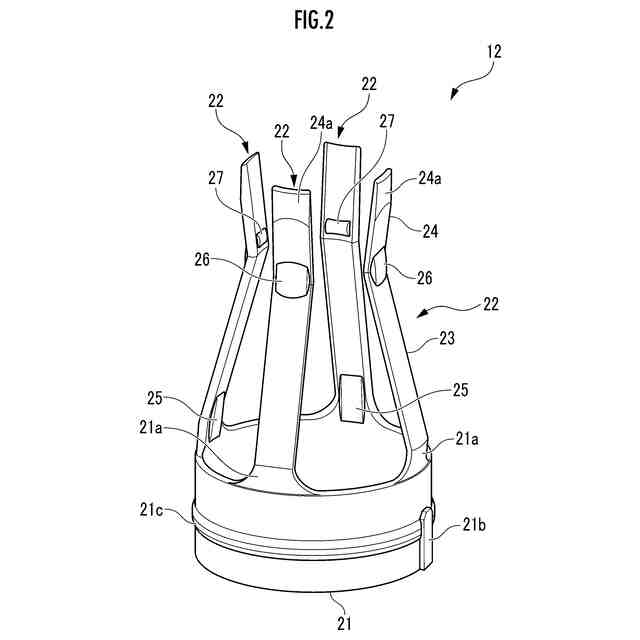

かかる目的を達成するために、本発明の採血管ホルダーは、中空有底筒状の採血管ホルダー本体と、該採血管ホルダー本体の内周面に内嵌されて該採血管ホルダー本体の中空部に挿入される採血管を着脱自在に保持する保持部材とを備え、該採血管ホルダー本体は、底部に設けられた針基と、該針基に支持されて該採血管ホルダー本体の中空部に突出する中空の針管と、該針管をその全長に亘って被覆する弾性鞘体とを備え、該保持部材は、該採血管ホルダー本体の内周面に内嵌される中空筒状の嵌合部材と、該嵌合部材から該採血管ホルダー本体の中空部に突出し、該採血管ホルダー本体の中空部に該採血管が挿入されたときに該採血管ホルダー本体の内周面側に揺動する一方、それ自体の弾性力により該採血管の外周面に圧接する複数の圧接部材とを備える採血管ホルダーにおいて、該採血管ホルダー本体は、該採血管ホルダー本体の中空部に挿入された該採血管に前記底部側から当接することで該採血管を該採血管ホルダー本体の軸方向に位置決めする複数の当接部を備え、該当接部は、該採血管ホルダー本体の周方向において該圧接部材の間に配置されることを特徴とする。
【０００９】

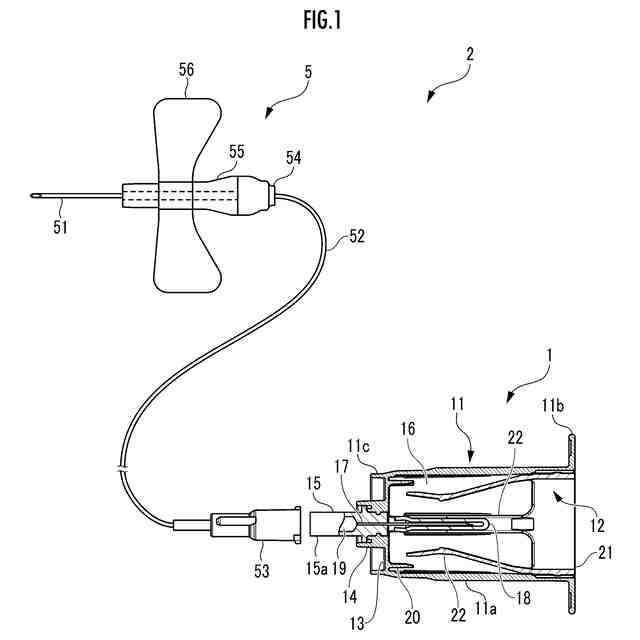

また、本発明の採血キットは、本発明の採血管ホルダーと、血管に穿刺される採血針管及び該採血針管と前記針管が連通するように前記採血管ホルダー本体に接続可能なホルダー側コネクタを備える採血具と、を備えることを特徴とする。
【００１０】

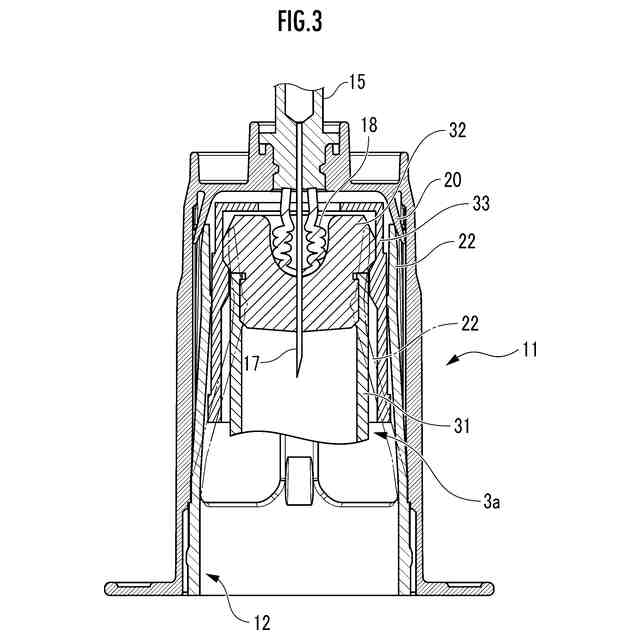

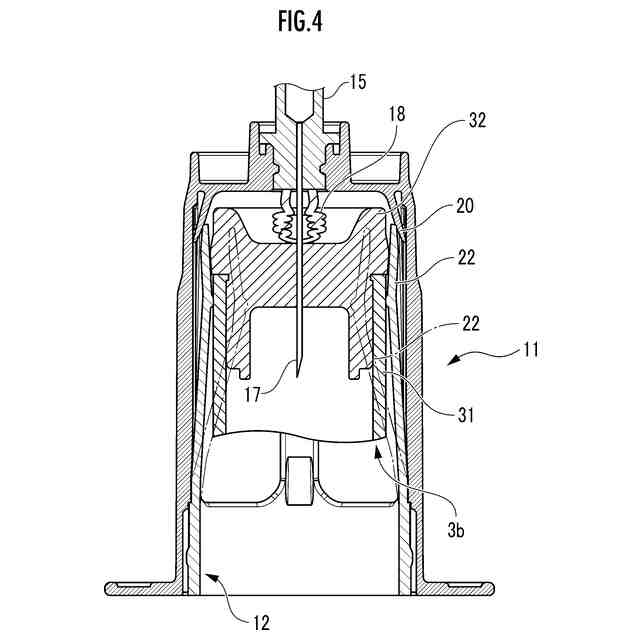

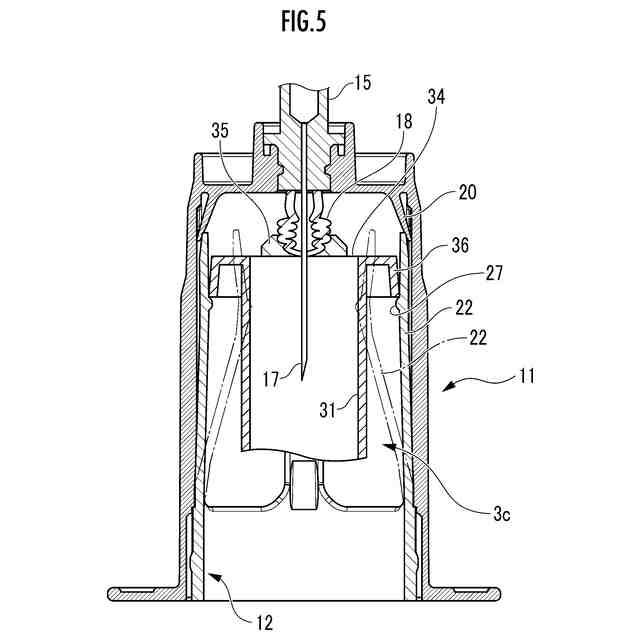

本発明の採血管ホルダー及び採血キットによれば、前記採血管が前記採血管ホルダー本体の中空部に挿入されると、前記保持部材の前記嵌合部材から該採血管ホルダー本体の中空部に突出する複数の圧接部材が、該採血管に押圧されて該採血管ホルダー本体の内周面側に揺動する。このとき、前記圧接部材は、前記のように揺動されるとそれ自体の弾性力により原状に復帰しようとし、前記採血管の外周面に圧接して該採血管を保持することができる。
（【００１１】以降は省略されています）
