公開番号2025081034
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194516
出願日2023-11-15
発明の名称蓄電モジュール製造装置
出願人株式会社豊田自動織機
代理人個人,個人,個人,個人
主分類H01M 10/04 20060101AFI20250520BHJP(基本的電気素子)
要約【課題】生産性の低下を抑制可能な蓄電モジュール製造装置を提供する。

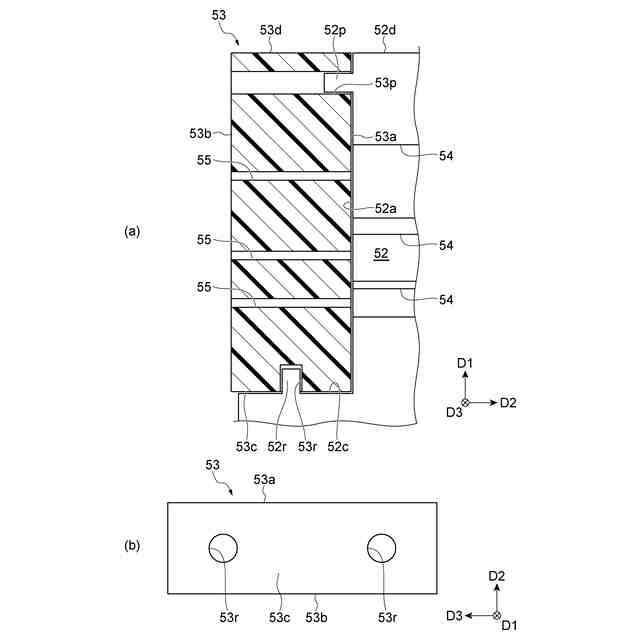

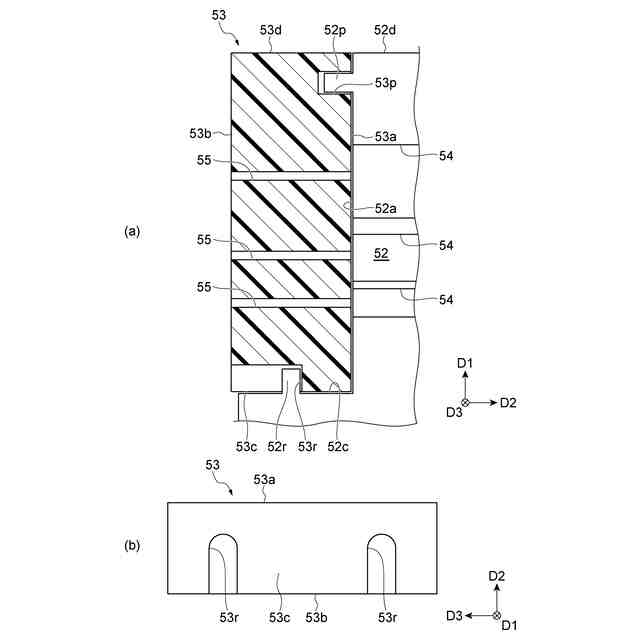

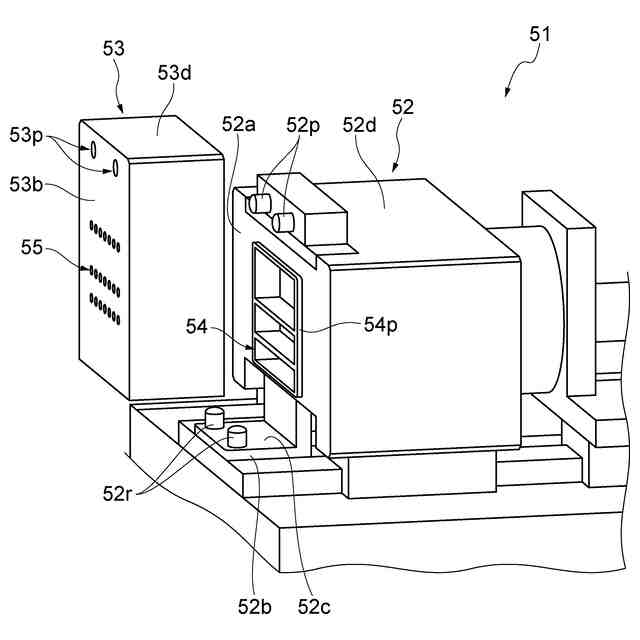

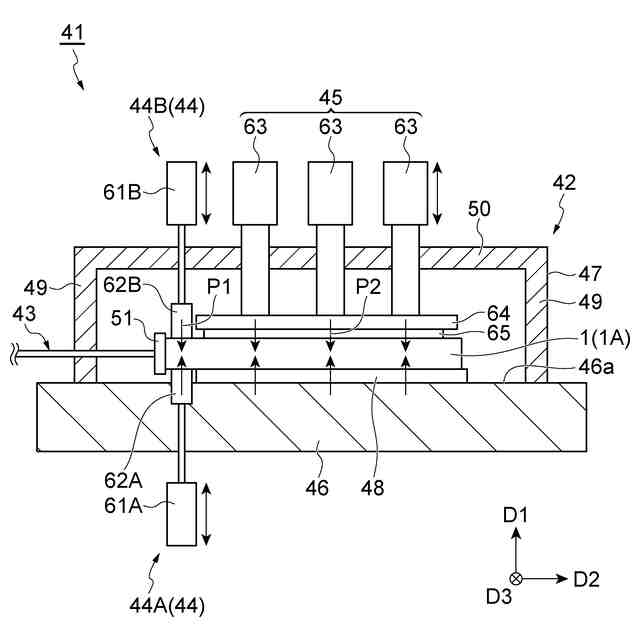

【解決手段】蓄電モジュール製造装置41は、封止体3の連通孔31を介して内部空間Sに流体Fを注入するためのノズル43(ヘッド本体52)と、ヘッド本体52によって封止体3に押圧されることで封止体3とヘッド本体52との間を気密に封止するパッキン53と、を備える。ヘッド本体52は、パッキン53側に臨む第1側面52aに設けられた第1凸部52pと、第1底面52cに設けられた第2凸部52rとを含む。パッキン53は、ヘッド本体52側に臨む第2側面53aに設けられた貫通孔53pと、第2底面53cに設けられた凹部53rとを含む。貫通孔53pには第1凸部52pが嵌入され、且つ、凹部53rには第2凸部52rが嵌入される。
【選択図】図10
特許請求の範囲【請求項１】

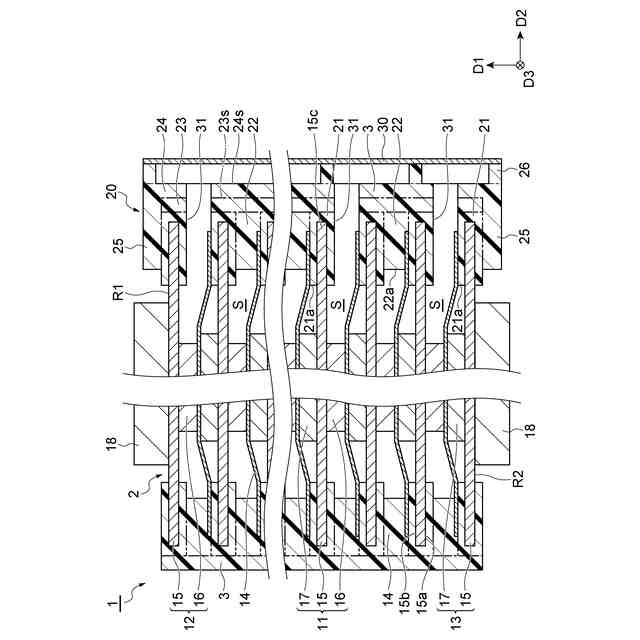

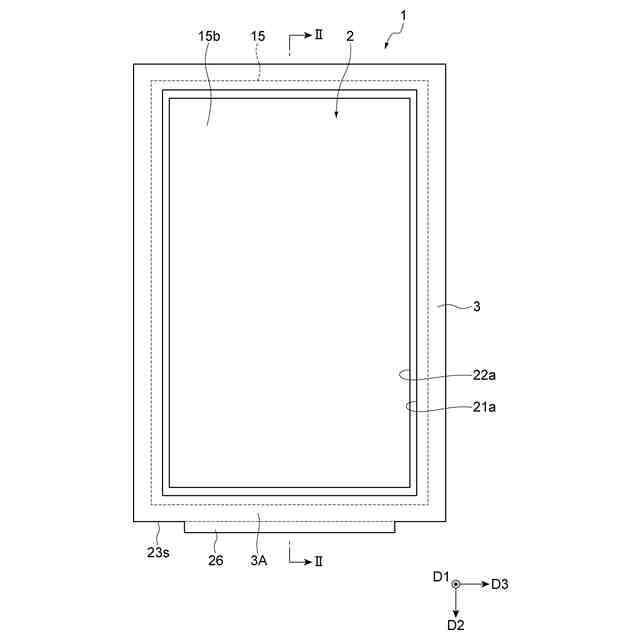

第１方向に沿って積層された複数の電極を含む電極積層体と、
前記電極積層体を取り囲むように前記電極積層体に設けられ、前記第１方向に隣り合う前記電極の間に形成された複数の内部空間を封止すると共に、複数の前記内部空間のそれぞれに連通する複数の連通孔が設けられた封止体と、
を備える蓄電モジュールの製造に用いられる蓄電モジュール製造装置であって、
前記連通孔を介した前記複数の内部空間のそれぞれへの流体の注入、及び／又は、前記連通孔を介した前記複数の内部空間からの前記流体の排出を行うためのノズルと、
前記封止体と前記ノズルとの間に介在し、前記ノズルによって前記封止体に押圧されることで前記封止体と前記ノズルとの間を気密に封止するためのパッキンと、
を備え、
前記封止体は、

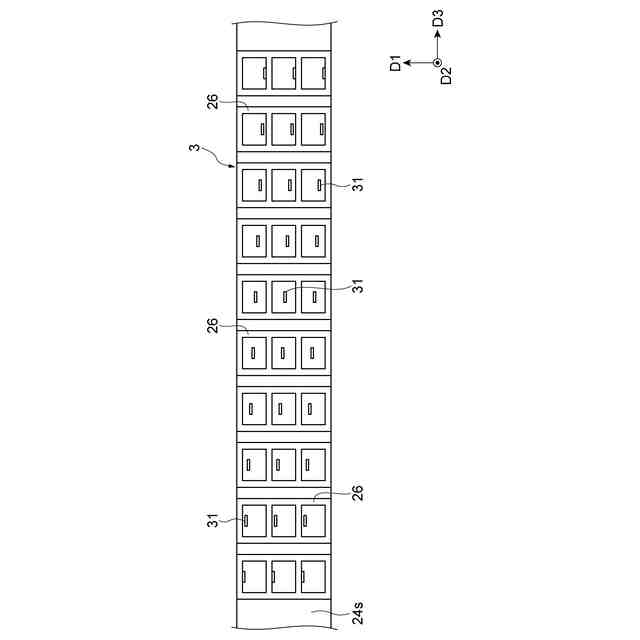

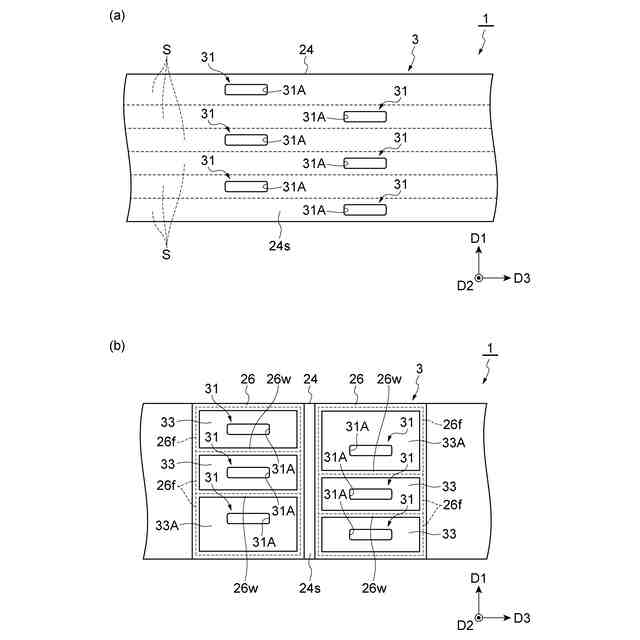

前記内部空間と反対側に臨むと共に複数の前記連通孔の開口である第１開口が形成された外側面と、
前記外側面に一体的に設けられ、前記外側面に交差する第２方向からみて複数の前記第１開口のそれぞれを囲むように前記外側面から突出する複数の枠と、を含み、
前記ノズルは、
前記流体の導出及び／又は導入のための出入部が設けられ、前記パッキン側に臨む第１側面と、
前記第１側面の一端から、前記第１側面から離れる方向に延在する第１底面と、
を含み、
前記パッキンは、
複数の前記枠のそれぞれに対応しており、前記出入部と前記封止体との間で前記流体を流通させる流路と、
前記ノズル側に臨み、複数の前記流路が開口する第２側面と、
前記第２側面の反対側の面であって、前記パッキンが前記封止体に押圧されたときに前記枠に接触し、前記第１開口に対向する位置に複数の前記流路が開口する第３側面と、
前記第２側面と前記第３側面とを接続する第２底面と、
を含み、
前記ノズル及び前記パッキンには、
前記第２側面が前記第１側面に接触し、且つ、前記第２底面が前記第１底面に接触するように前記パッキンが前記ノズルに取り付けられたときに、互いに嵌合する嵌合部が設けられており、
前記嵌合部は、前記第１側面及び前記第２側面に対して設けられた第１嵌合部と、前記第１底面及び前記第２底面に対して設けられた第２嵌合部と、を含む、
蓄電モジュール製造装置。
続きを表示（約 810 文字）【請求項２】
前記第１嵌合部は、
前記第１側面に設けられた第１凸部と、
前記第２側面に設けられ、前記第１凸部が嵌入される第１嵌入部と、
を含み、
前記第２嵌合部は、
前記第１底面に設けられた第２凸部と、
前記第２底面に設けられ、前記第２凸部が嵌入される第２嵌入部と、
を含む、
請求項１に記載の蓄電モジュール製造装置。
【請求項３】
前記ノズルと前記パッキンとを係合するためのキャップを備え、
前記ノズルは、前記第１側面の他端から前記第１底面と反対側に延在する第１頂面と、前記第１頂面に設けられた第１係合部と、を含み、
前記パッキンは、前記第２底面の反対側の第２頂面と、前記第２頂面に設けられた第２係合部と、を含み、
前記キャップは、前記第１頂面から前記第２頂面にわたって配置され、前記第１係合部及び前記第２係合部のそれぞれに係合することで、前記ノズルと前記パッキンとを係合する、
請求項１に記載の蓄電モジュール製造装置。
【請求項４】
前記流路は、前記第２方向からみたとき、前記第１嵌合部と前記第２嵌合部との間に位置するように前記パッキンに設けられている、
請求項１に記載の蓄電モジュール製造装置。
【請求項５】
前記第１方向及び前記第２方向に交差する方向を第３方向としたとき、前記第１嵌合部は、前記第１方向及び前記第３方向に沿った前記パッキンの移動を規制し、
前記第２嵌合部は、前記第２方向及び前記第３方向に沿った前記パッキンの移動を規制する、
請求項１に記載の蓄電モジュール製造装置。
【請求項６】
複数の前記ノズルと、
単一のパッキンと、
を備える請求項１～５のいずれか一項に記載の蓄電モジュール製造装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、蓄電モジュール製造装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、従来の蓄電モジュールとして、バイポーラ電池が記載されている。この従来の蓄電モジュールは、集電体の一方面に正極が形成され、他方面に負極が形成された複数のバイポーラ電極を有している。複数のバイポーラ電極は、電解質層を保持するセパレータを介して積層されている。セパレータの外周部には、シール用の樹脂が成形配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１５１０１６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、蓄電モジュールでは、電極間の内部空間を封止するための封止体に対して、内部空間のそれぞれに連通する連通孔が設けられ、当該連通孔を介して各内部空間に電解液や検査用のガス等の流体を注入する場合がある。この場合、流体を注入するためのノズルと封止体との間の気密性を確保するため、封止体とノズルとの間にパッキンを介在させることが考えられる。このパッキンは、気密性の保持のため、定期的な交換が必要となる。しかし、パッキンを適切な位置でノズルに固定するためにボルト等の締結部材を用いると交換工数が増加し、蓄電モジュールの生産性が低下するおそれがある。
【０００５】
そこで、本開示は、生産性の低下を抑制可能な蓄電モジュール製造装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る蓄電モジュール製造装置は、第１方向に沿って積層された複数の電極を含む電極積層体と、電極積層体を取り囲むように電極積層体に設けられ、第１方向に隣り合う電極の間に形成された複数の内部空間を封止すると共に、複数の内部空間のそれぞれに連通する複数の連通孔が設けられた封止体と、を備える蓄電モジュールの製造に用いられる蓄電モジュール製造装置であって、連通孔を介した複数の内部空間のそれぞれへの流体の注入、及び／又は、連通孔を介した複数の内部空間からの流体の排出を行うためのノズルと、封止体とノズルとの間に介在し、ノズルによって封止体に押圧されることで封止体とノズルとの間を気密に封止するためのパッキンと、を備え、封止体は、内部空間と反対側に臨むと共に複数の連通孔の開口である第１開口が形成された外側面と、外側面に一体的に設けられ、外側面に交差する第２方向からみて複数の第１開口のそれぞれを囲むように外側面から突出する複数の枠と、を含み、ノズルは、流体の導出及び／又は導入のための出入部が設けられ、パッキン側に臨む第１側面と、第１側面の一端から、第１側面から離れる方向に延在する第１底面と、を含み、パッキンは、出入部と封止体との間で流体を流通させる複数の流路と、ノズル側に臨み、複数の流路が開口する第２側面と、第２側面の反対側の面であって、パッキンが封止体に押圧されたときに枠に接触し、第１開口に対向する位置に複数の流路が開口する第３側面と、第２側面と第３側面とを接続する第２底面と、を含み、ノズル及びパッキンには、第２側面が第１側面に接触し、且つ、第２底面が第１底面に接触するようにパッキンがノズルに取り付けられたときに、互いに嵌合する嵌合部が設けられており、嵌合部は、第１側面及び第２側面に対して設けられた第１嵌合部と、第１底面及び第２底面に対して設けられた第２嵌合部と、を含む。
【０００７】
この製造装置は、複数の電極を含む電極積層体と、電極積層体に設けられ、電極間に形成された複数の内部空間を封止すると共に、複数の内部空間のそれぞれに連通する複数の連通孔が設けられた封止体と、を備える蓄電モジュールの製造に用いられる。この製造装置では、封止体の連通孔を介した内部空間への流体の注入や内部空間からの流体の排出を行うためのノズルと、封止体との間にパッキンが介在され、当該パッキンがノズルによって封止体に押圧される。これにより、封止体とノズルとの間の気密性が確保される。
【０００８】
特に、ノズル及びパッキンは、互いの側面同士及び底面同士が接触するようにパッキンが取り付けられたときに嵌合する嵌合部（第１嵌合部及び第２嵌合部）を有しており、これにより、パッキンがノズルに対して位置決めされる。このため、パッキンをノズルから離れるように移動させることで、嵌合部の嵌合による位置決めも解除され、容易にパッキンを取り外すことが可能である。また、パッキンをノズルに近づけながら嵌合部の嵌合を行うことで、位置決めを行いつつ容易にパッキンを取り付けることが可能である。よって、パッキンとノズルとの位置決め及び固定にボルト等の締結部材を用いる場合と比較して、パッキンの交換工数が削減され、生産性の低下が抑制される。
【０００９】
本開示に係る蓄電モジュール製造装置では、第１嵌合部は、第１側面に設けられた第１凸部と、第２側面に設けられ、第１凸部が嵌入される第１嵌入部と、を含み、第２嵌合部は、第１底面に設けられた第２凸部と、第２底面に設けられ、前記第２凸部が嵌入される第２嵌入部と、を含んでもよい。
【００１０】
本開示に係る蓄電モジュール製造装置では、ノズルとパッキンとを係合するためのキャップを備え、ノズルは、第１側面の他端から第１底面と反対側に延在する第１頂面と、第１頂面に設けられた第１係合部と、を含み、パッキンは、第２底面の反対側の第２頂面と、第２頂面に設けられた第２係合部と、を含み、キャップは、第１頂面から第２頂面にわたって配置され、第１係合部及び第２係合部のそれぞれに係合することで、ノズルとパッキンとを係合してもよい。
（【００１１】以降は省略されています）
